Ручний пристрій для обв’язування предметів пластиковою стрічкою

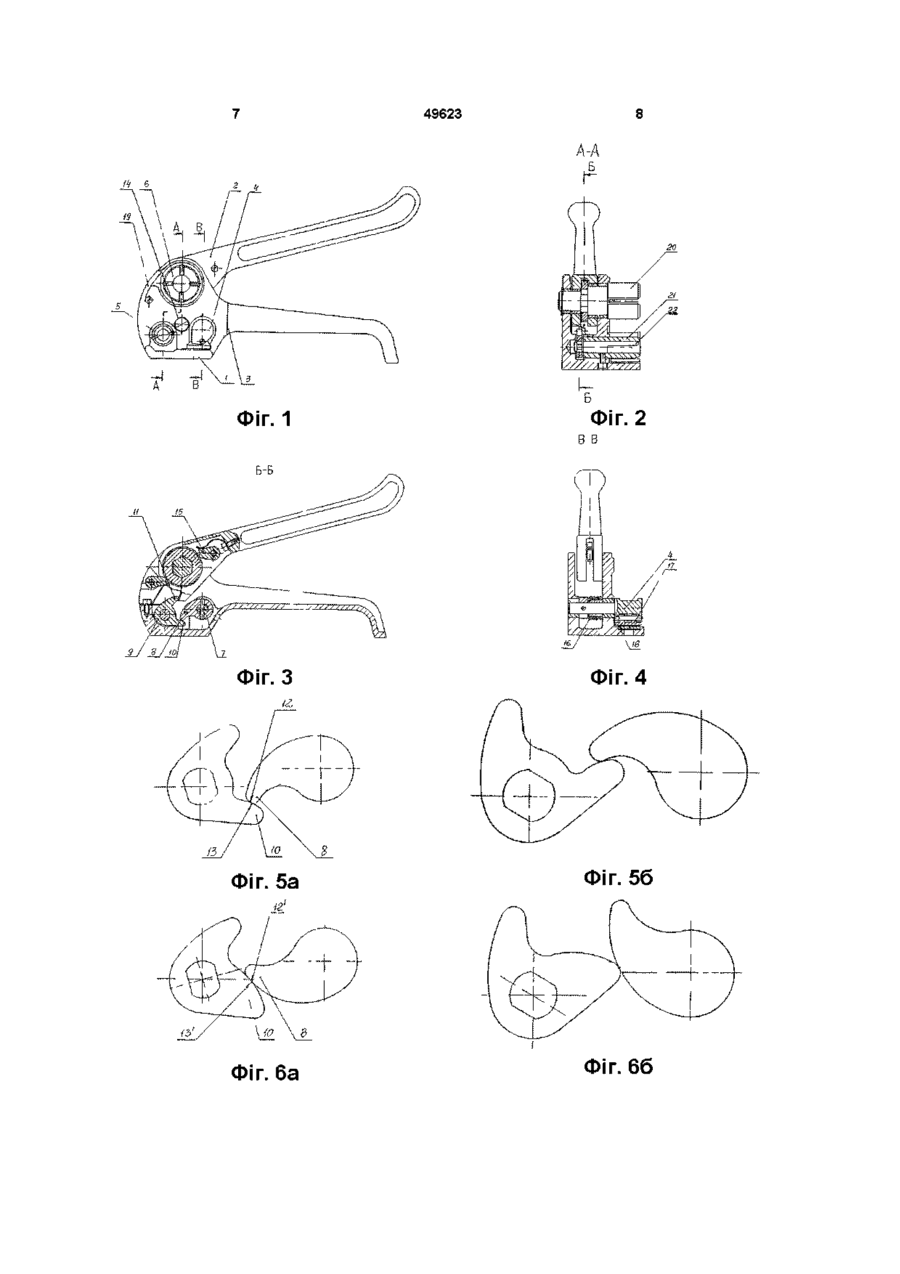

1 Ручний пристрій для обв'язування предметів пластиковою стрічкою, що має опорну площадку і робочу рукоятку з встановленими в корпусі притискним механізмом, відрізним механізмом і натяжним механізмом, які кінематично зв'язані один з одним, який відрізняється тим, що кінематичний зв'язок виконаний у вигляді встановленого на валу притискного механізму одноступінчастого кулачка і встановленого на валу відрізного механізму двоступінчастого кулачка з двома штовхачами, один з яких примикає до робочої поверхні одноступінчастого кулачка, а інший через робочу рукоятку зв'язаний з натяжним механізмом 2 Ручний пристрій для обв'язування предметів пластиковою стрічкою по п 1, який відрізняється тим, що одноступінчастий кулачок забезпечений квазісинусоїдальним зачепом, робоча поверхня якого виконана у вигляді циліндричної поверхні, а робочий профіль штовхача двоступінчастого кулачка, що примикає до неї, утворений циклоїдою у ВІДПОВІДНОСТІ з наступним співвідношенням 1,25 < R / r < 3,5, Винахід, що заявляється, відноситься до пакувальної техніки і може бути використаний в різних галузях промисловості при формуванні групових пакетів виробів, обв'язці картонних коробок, рулонів паперу, шпалери, пакунків і т п Відомий ручний пристрій для обв'язування предметів пластиковою стрічкою, що містить опорну площадку і встановлені в корпусі прижимний, відрізний і натяжний механізми, кожний з яких забезпечений робочою рукояткою і кінематичною ланкою (див патент США №5181546, опубл 26 01 93р , М кл В21F 9/02) Недоліком даного пристрою для обв'язування предметів пластиковою стрічкою є низька надійність конструкції, яка зумовлена наявністю трьох робочих рукояток і трьох кінематичних ланок для приведення в дію ВІДПОВІДНО прижимного, натяжного і відрізного механізмів, що приводить до утворення великої КІЛЬКОСТІ пар ковзання в кінематичних ланках і підвищеного зносу поверхонь, що труться Пристрій також незручний в експлуатації, оскільки оператор, по-перше, вимушений маніпу лювати трьома робочими рукоятками і, по-друге, прикладати значні зусилля для подолання тертя ковзання в кожній кінематичній ланці Разом з тим, пристрій має значну довжину опорної площадки корпусу, у зв'язку з розміщенням вздовж неї прижимною, натяжного і відрізного механізмів, що обмежує область застосування даного пристрою обв'язкою тільки великогабаритних предметів, які мають зовнішню плоску поверхню достатньої довжини для розміщення опорної площадки корпусу пристрою Відомий також ручний пристрій для обв'язування предметів пластиковою стрічкою, який прийнятий у якості прототипу, що містить опорну площадку і робочу рукоятку і встановлені в корпусі прижимний механізм, відрізний механізм і натяжний механізм, які кінематичне пов'язані один з одним (див патент США №6047742, опубл 11 04 00р, М кл B2IF9/00) Даний пристрій, в порівнянні з аналогом, більш зручний в експлуатації, має менші габарит і більш просту конструкцію, оскільки містить одну робочу Де R - радіус робочої поверхні зачепа, мм, г - радіус кола, що створює циклоїду, мм 3 Ручний пристрій для обв'язування предметів пластиковою стрічкою по п 1, який відрізняється тим, що профіль робочої поверхні одноступінчастого кулачка і робочий профіль штовхача двоступінчастого кулачка, що примикає до неї, виконані у вигляді ділянки архімедової спіралі со сч (О 49623 рукоятку, яка кінематичне повязана з встановленими в корпусі прижимним, відрізним і натяжним механізмами При цьому кінематичним зв'язок виконаний у вигляді поздовжньої тяги з трьома розміщеними послідовно в ряд один за одним пазами, в яких розміщені осі, що закріплені в прижимному, натяжному і відрізному механізмах ВІДПОВІДНО, а згадані механізми встановлені в корпусі також послідовно в ряд один за одним Таке виконання кінематичного зв'язку у вигляді поздовжньої тяги з пазами, в яких розміщені осі прижимного, натяжного і відрізного механізмів, пов'язане з утворенням декількох пар ковзання в прижимному, натяжному і відрізному механізмах, що приводить до незручності користування пристроєм, в зв'язку з необхідністю додавання значних зусиль для подолання тертя в кожній парі ковзання У парах ковзання спостерігається підвищений зніс поверхонь, що труться, внаслідок чого відомий пристрій швидко виходить з ладу Розміщення робочих механізмів послідовно в ряд один за одним приводить до збільшення довжини опорної площадки корпусу, що обмежує область застосування даного пристрою обв'язкою тільки великогабаритних предметів, які мають зовнішню плоскуповерхню достатньої довжини для розміщення опорної площадки корпусу пристрою Зокрема, відомий пристрій практично не придатний для обв'язки циліндричних предметів невеликого діаметру (рулонів шпалери, руберойду, лінолеуму і т п ) Це пояснюється тим, що після обв'язки, натягнення і скріплення КІНЦІВ стрічки і виводу з-під неї ручного пристрою для обв'язування предметів на отриманій петлі утворюється слабонатягнуте місце і стрічка провисає Величина провисання при цьому тим більша, чим більша довжина опорної площадки корпусу пристрою і чим менше діаметр предмета, що упаковується Задачею цього винаходу є створення зручного і надійного ручного пристрою для обв'язування предметів пластиковою стрічкою, що дозволяє упаковувати з достатнім ступенем натягнення стрічки предмети невеликих діаметрів, за рахунок оптимального виконання кінематичного зв'язку між механізмами пристрою Для розв'язання поставленої задачі у відомому ручному пристрої для обв'язування продме гін пластиковою стрічкою, що містить опорну площадку і робочу рукоятку ч встановленими в корпусі прижимним механізмом, відрізним механізмом і натяжним механізмом, що кінематичне пов'язані один з одним, згідно з винаходом, кінематичний зв'язок виконаний у вигляді встановленого на валу прижимного механізму одноступінчатого кулачка і встановленого на валу відрізного механізму двоступеневого кулачка з двома штовхачами, один з яких примикає до робочої поверхні одноступінчатого кулачка, а інший через робочу рукоятку зв'язаний з натяжним механізмом У частковому варіанті виконання одноступінчатий кулачок забезпечений квазісинусоїдальним зачепом, робоча поверхня якого виконана у вигляді циліндричної ІІонорхІІі, а робочий профіль штовхача двоступеневого кулачка, що примикає до неї, уторений циклоїдою, у ВІДПОВІДНОСТІ з наступним співвідношенням 1,25
