Ручний пристрій для обв’язування предметів металевою стрічкою

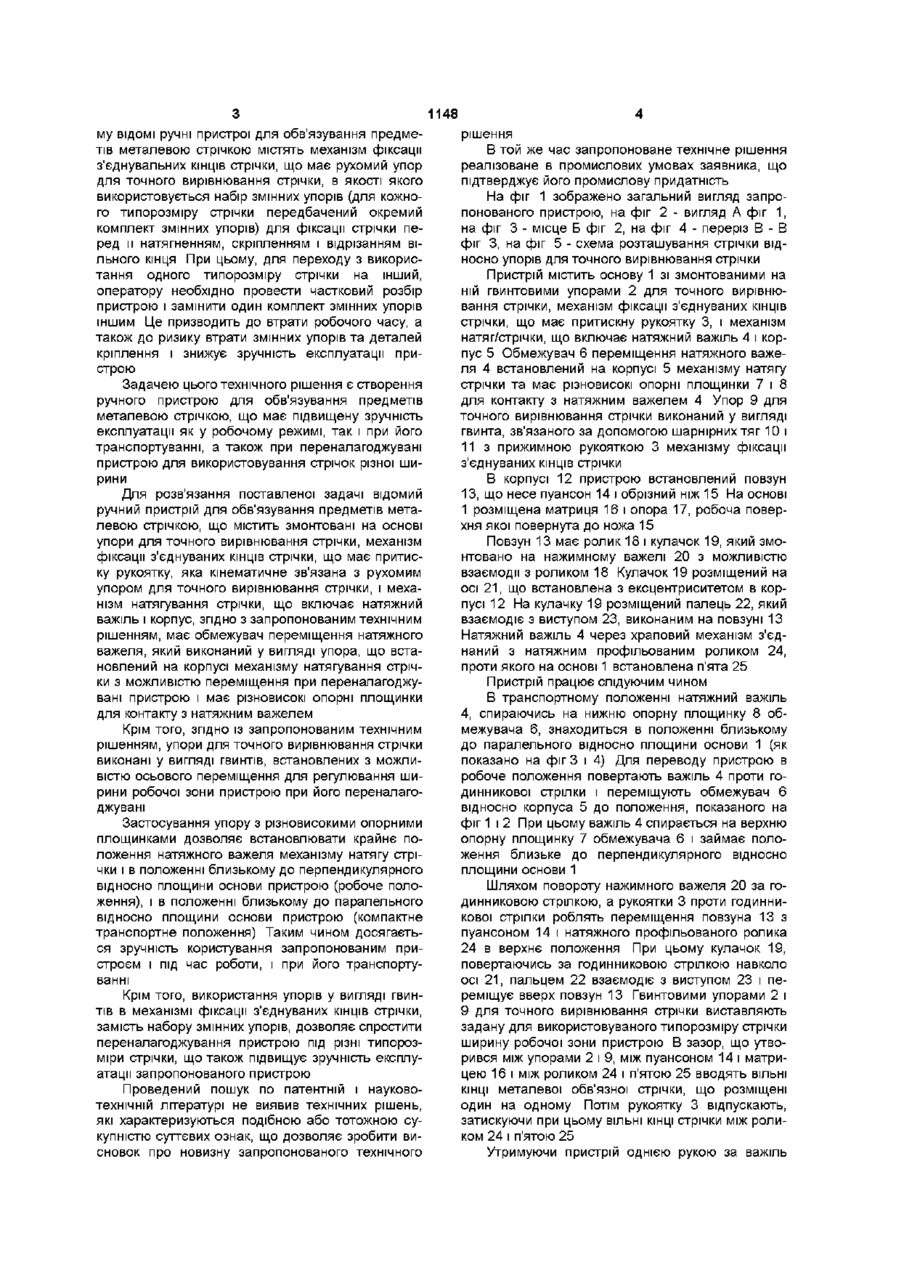

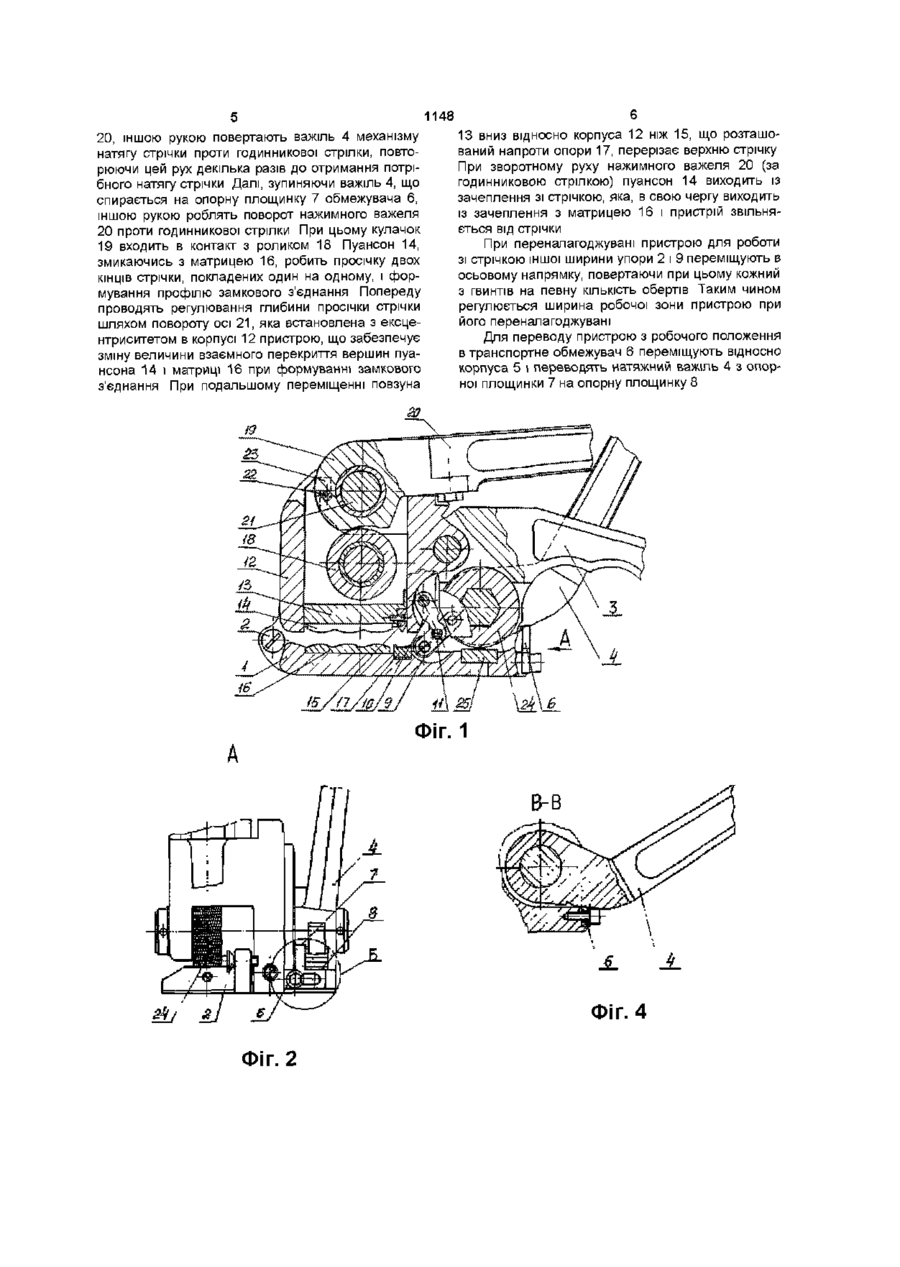

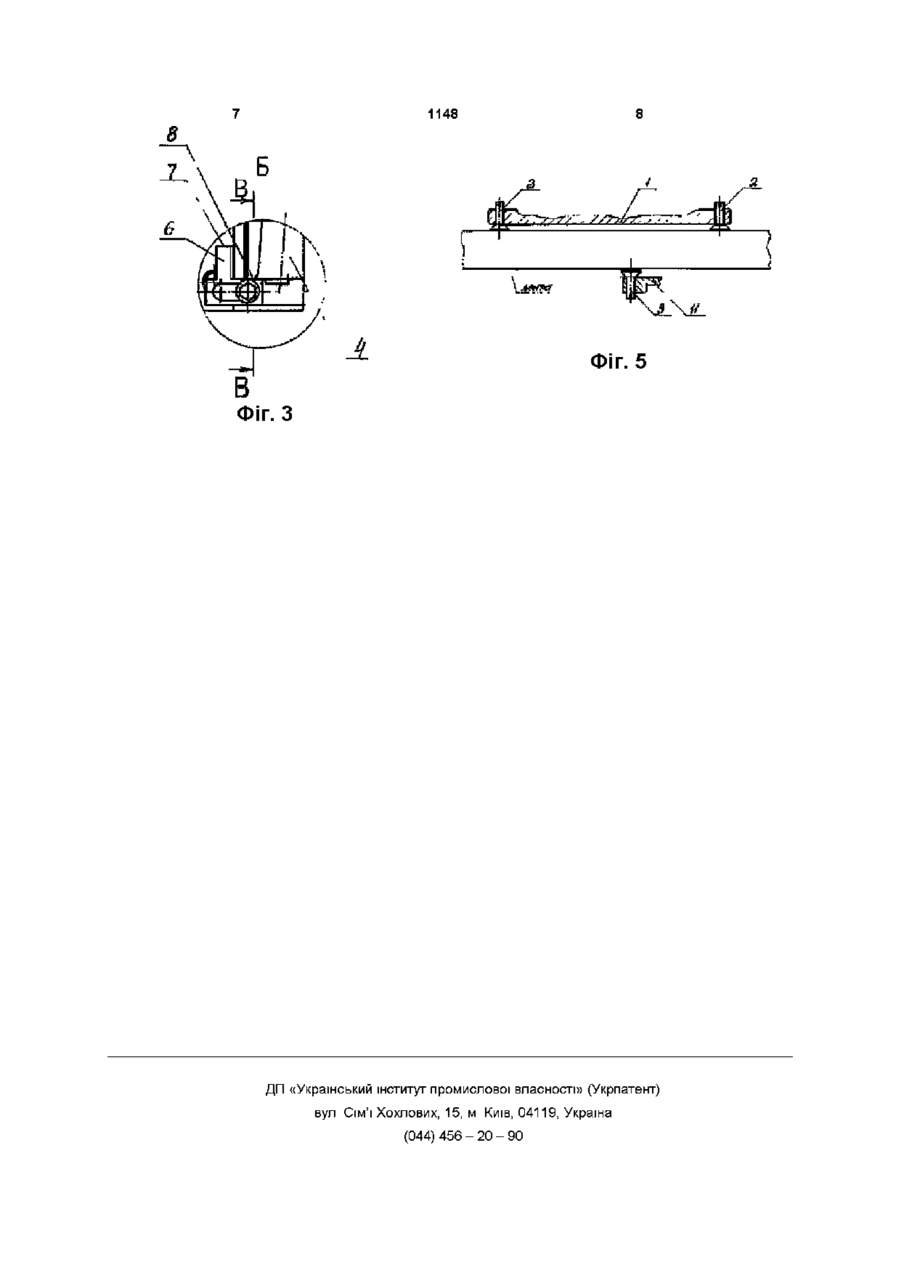

1 Ручний пристрій для обв'язування предметів металевою стрічкою, що містить змонтовані на основі упори для точного вирівнювання стрічки, механізм фіксації з'єднуваних КІНЦІВ стрічки, що має притискну рукоятку, яка кінематично зв'язана з рухомим упором для точного вирівнювання стріч ки, і механізм натягування стрічки, що включає натяжний важіль і корпус, який відрізняється тим, що він має обмежувач переміщення натяжного важеля, який виконаний у вигляді упору, що встановлений на корпусі механізму натягування стрічки з можливістю переміщення при переналагоджувані пристрою і має різновисокі опорні площинки для контакту з натяжним важелем 2 Ручний пристрій для обв'язування предметів металевою стрічкою за п 1, який відрізняється тим, що упори для точного вирівнювання стрічки виконані у вигляді гвинтів, встановлених з можливістю осьового переміщення для регулювання ширини робочої зони пристрою при його переналагоджувані Корисна модель, що заявляється, відноситься до пакувальної техніки і може бути використана в різних галузях промисловості при формуванні транспортних пакетів з пиломатеріалів, арматури, металевих злитків, цегли, елементів збірних меблів та іншої продукції Відомо ручний пристрій для обв'язування предметів металевою стрічкою, що містить змонтовані на основі упори для точного вирівнювання стрічки, механізм фіксації з'єднуваних КІНЦІВ стрічки, що має прижимну рукоятку, і механізм натягу стрічки, що включає натяжний важіль і корпус (див Рішення НДЦПЕ від 15 10 99р про видачу патенту України на винахід по заявці №99052559 від 06 05 99р) В даному пристрої натяжний важіль механізму натягу стрічки як при роботі пристрою, так і при його транспортуванні встановлений в положенні близькому до паралельного відносно площини основи пристрою Таке розташування згаданого важеля забезпечує мінімальні транспортні габарити пристрою та зручність при його транспортуванні Недоліком даного ручного пристрою для обв'язування предметів металевою стрічкою є незручність його використання в робочому режимі Це обумовлено «низьким» розташуванням натяжного важеля, що підвищує втомленість оператора та заважає створенню необхідного зусилля для натягу стрічки Відомо також ручний пристрій для обв'язування предметів металевою стрічкою, що прийнятий в якості прототипу, який містить змонтовані на основі упори для точного вирівнювання стрічки, механізм фіксації з'єднуваних КІНЦІВ стрічки, що має прижимну рукоятку, яка кінематичне зв'язана з рухомим упором для точного вирівнювання стрічки, і механізм натягу стрічки, що включає натяжний важіль і корпус (див проспект німецької фірми Signode System GmbH, публ листопад 1995р) У відомому пристрої натяжний важіль механізму натягу стрічки як при роботі пристрою, так і при його транспортуванні встановлений в положенні близькому до перпендикулярного відносно площини основи пристрою та спирається на корпус механізму натягу стрічки Таке розташування натяжного важеля механізму натягу стрічки забезпечує зручність користування пристроєм в робочому режимі, однак створює незручності при транспортуванні пристрою, так як значно збільшує його транспортні габарити Ще однією причиною незручності використовування відомого пристрою є складність його переналагоджування при переході на обв'язування предметів металевою стрічкою іншого типорозміру (ширини) Як відомо, в теперішній час для обв'язування предметів використовується досить широкий типорозмірний ряд металевих стрічок з шириною від 13 до 25мм То 00 1148 му ВІДОМІ ручні пристрої для обв'язування предметів металевою стрічкою містять механізм фіксації з'єднувальних КІНЦІВ стрічки, що має рухомий упор для точного вирівнювання стрічки, в якості якого використовується набір змінних упорів (для кожного типорозміру стрічки передбачений окремий комплект змінних упорів) для фіксації стрічки перед и натягненням, скріпленням і відрізанням вільного кінця При цьому, для переходу з використання одного типорозміру стрічки на інший, оператору необхідно провести частковий розбір пристрою і замінити один комплект змінних упорів іншим Це призводить до втрати робочого часу, а також до ризику втрати змінних упорів та деталей кріплення і знижує зручність експлуатації пристрою Задачею цього технічного рішення є створення ручного пристрою для обв'язування предметів металевою стрічкою, що має підвищену зручність експлуатації як у робочому режимі, так і при його транспортуванні, а також при переналагоджувані пристрою для використовування стрічок різної ширини Для розв'язання поставленої задачі відомий ручний пристрій для обв'язування предметів металевою стрічкою, що містить змонтовані на основі упори для точного вирівнювання стрічки, механізм фіксації з'єднуваних КІНЦІВ стрічки, що має притиску рукоятку, яка кінематичне зв'язана з рухомим упором для точного вирівнювання стрічки, і механізм натягування стрічки, що включає натяжний важіль і корпус, згідно з запропонованим технічним рішенням, має обмежувач переміщення натяжного важеля, який виконаний у вигляді упора, що встановлений на корпусі механізму натягування стрічки з можливістю переміщення при переналагоджувані пристрою і має різновисокі опорні площинки для контакту з натяжним важелем Крім того, згідно із запропонованим технічним рішенням, упори для точного вирівнювання стрічки виконані у вигляді гвинтів, встановлених з можливістю осьового переміщення для регулювання ширини робочої зони пристрою при його переналагоджувані Застосування упору з різновисокими опорними площинками дозволяє встановлювати крайнє положення натяжного важеля механізму натягу стрічки і в положенні близькому до перпендикулярного відносно площини основи пристрою (робоче положення), і в положенні близькому до паралельного відносно площини основи пристрою (компактне транспортне положення) Таким чином досягається зручність користування запропонованим пристроєм і під час роботи, і при його транспортуванні Крім того, використання упорів у вигляді гвинтів в механізмі фіксації з'єднуваних КІНЦІВ стрічки, замість набору змінних упорів, дозволяє спростити переналагоджування пристрою під різні типорозміри стрічки, що також підвищує зручність експлуатації запропонованого пристрою Проведений пошук по патентній і науковотехнічній літературі не виявив технічних рішень, які характеризуються подібною або тотожною сукупністю суттєвих ознак, що дозволяє зробити висновок про новизну запропонованого технічного рішення В той же час запропоноване технічне рішення реалізоване в промислових умовах заявника, що підтверджує його промислову придатність На фіг 1 зображено загальний вигляд запропонованого пристрою, на фіг 2 - вигляд А фіг 1, на фіг 3 - місце Б фіг 2, на фіг 4 - переріз В - В фіг 3, на фіг 5 - схема розташування стрічки відносно упорів для точного вирівнювання стрічки Пристрій містить основу 1 зі змонтованими на ній гвинтовими упорами 2 для точного вирівнювання стрічки, механізм фіксації з'єднуваних КІНЦІВ стрічки, що має притискну рукоятку 3, і механізм натяг/стрічки, що включає натяжний важіль 4 і корпус 5 Обмежувач 6 переміщення натяжного важеля 4 встановлений на корпусі 5 механізму натягу стрічки та має різновисокі опорні площинки 7 і 8 для контакту з натяжним важелем 4 Упор 9 для точного вирівнювання стрічки виконаний у вигляді гвинта, зв'язаного за допомогою шарнірних тяг 10 і 11 з прижимною рукояткою 3 механізму фіксації з'єднуваних КІНЦІВ стрічки В корпусі 12 пристрою встановлений повзун 13, що несе пуансон 14 і обрізний ніж 15 На основі 1 розміщена матриця 16 і опора 17, робоча поверхня якої повернута до ножа 15 Повзун 13 має ролик 18 і кулачок 19, який змонтовано на нажимному важелі 20 з можливістю взаємодії з роликом 18 Кулачок 19 розміщений на осі 21, що встановлена з ексцентриситетом в корпусі 12 На кулачку 19 розміщений палець 22, який взаємодіє з виступом 23, виконаним на повзуні 13 Натяжний важіль 4 через храповий механізм з'єднаний з натяжним профільованим роликом 24, проти якого на основі 1 встановлена п'ята 25 Пристрій працює слідуючим чином В транспортному положенні натяжний важіль 4, спираючись на нижню опорну площинку 8 обмежувача 6, знаходиться в положенні близькому до паралельного відносно площини основи 1 (як показано на фіг 3 і 4) Для переводу пристрою в робоче положення повертають важіль 4 проти годинникової стрілки і переміщують обмежувач 6 відносно корпуса 5 до положення, показаного на фіг 1 і 2 При цьому важіль 4 спирається на верхню опорну площинку 7 обмежувача 6 і займає положення близьке до перпендикулярного відносно площини основи 1 Шляхом повороту нажимного важеля 20 за годинниковою стрілкою, а рукоятки 3 проти годинникової стрілки роблять переміщення повзуна 13 з пуансоном 14 і натяжного профільованого ролика 24 в верхнє положення При цьому кулачок 19, повертаючись за годинниковою стрілкою навколо осі 21, пальцем 22 взаємодіє з виступом 23 і переміщує вверх повзун 13 Гвинтовими упорами 2 і 9 для точного вирівнювання стрічки виставляють задану для використовуваного типорозміру стрічки ширину робочої зони пристрою В зазор, що утворився між упорами 2 і 9, між пуансоном 14 і матрицею 16 і між роликом 24 і п'ятою 25 вводять ВІЛЬНІ КІНЦІ металевої обв'язної стрічки, що розміщені один на одному Потім рукоятку 3 відпускають, затискуючи при цьому ВІЛЬНІ КІНЦІ стрічки між роликом 24 і п'ятою 25 Утримуючи пристрій однією рукою за важіль 1148 20, іншою рукою повертають важіль 4 механізму натягу стрічки проти годинникової стрілки, повторюючи цей рух декілька разів до отримання потрібного натягу стрічки Далі, зупиняючи важіль 4, що спирається на опорну площинку 7 обмежувача 6, іншою рукою роблять поворот нажимного важеля 20 проти годинникової стрілки При цьому кулачок 19 входить в контакт з роликом 18 Пуансон 14, змикаючись з матрицею 16, робить просічку двох КІНЦІВ стрічки, покладених один на одному, і формування профілю замкового з'єднання Попереду проводять регулювання глибини просічки стрічки шляхом повороту осі 21, яка встановлена з ексцентриситетом в корпусі 12 пристрою, що забезпечує зміну величини взаємного перекриття вершин пуансона 14 і матриці 16 при формуванні замкового з'єднання При подальшому переміщенні повзуна Фіг. 2 13 вниз відносно корпуса 12 ніж 15, що розташований напроти опори 17, перерізає верхню стрічку При зворотному руху нажимного важеля 20 (за годинниковою стрілкою) пуансон 14 виходить із зачеплення зі стрічкою, яка, в свою чергу виходить із зачеплення з матрицею 16 і пристрій звільняється від стрічки При переналагоджувані пристрою для роботи зі стрічкою іншої ширини упори 2 і 9 переміщують в осьовому напрямку, повертаючи при цьому кожний з гвинтів на певну КІЛЬКІСТЬ обертів Таким чином регулюється ширина робочої зони пристрою при його переналагоджувані Для переводу пристрою з робочого положення в транспортне обмежувач 6 переміщують відносно корпуса 5 і переводять натяжний важіль 4 з опорної площинки 7 на опорну площинку 8 1148 \JL ± Фіг. 5 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
