Двотактний симетричний підсилювач струму

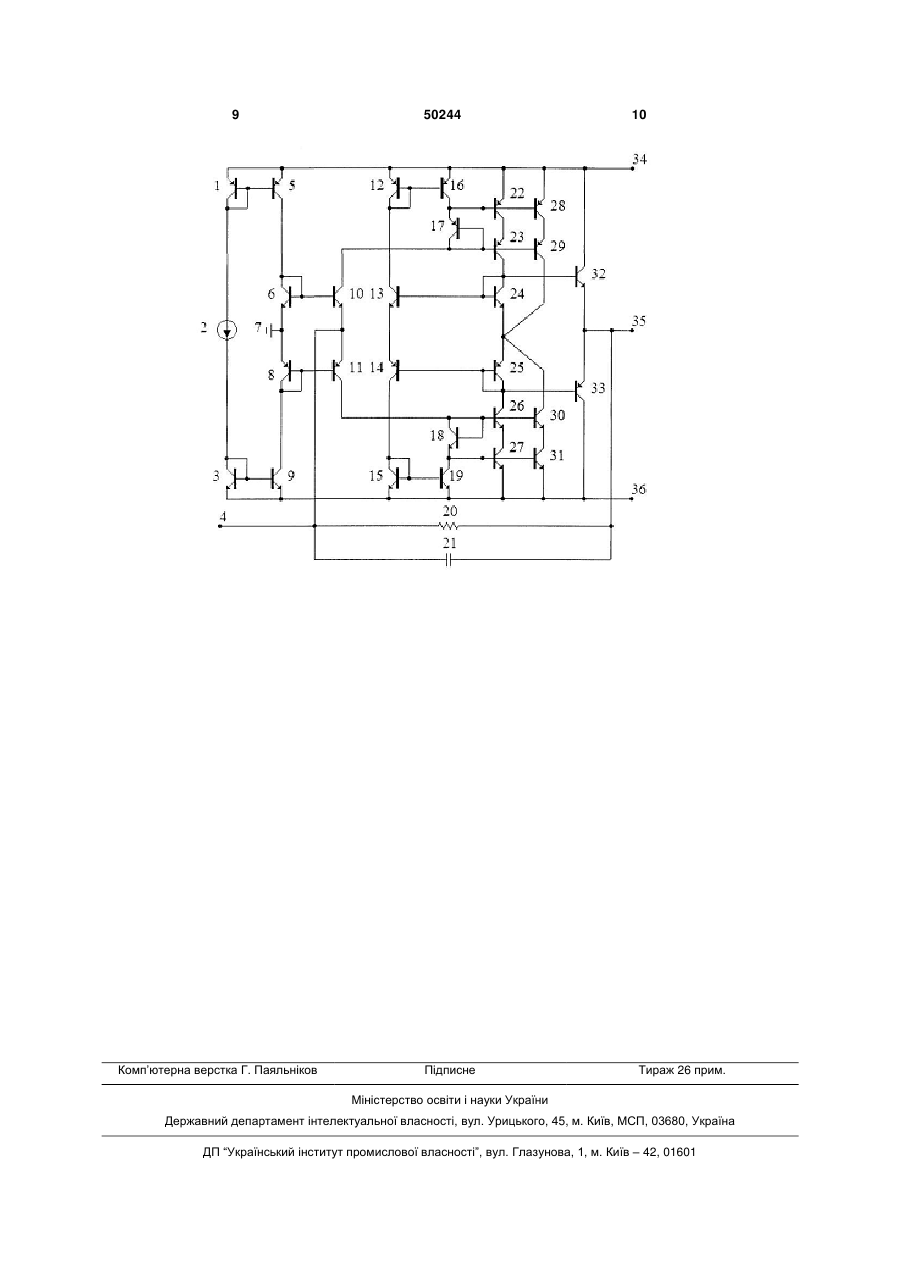

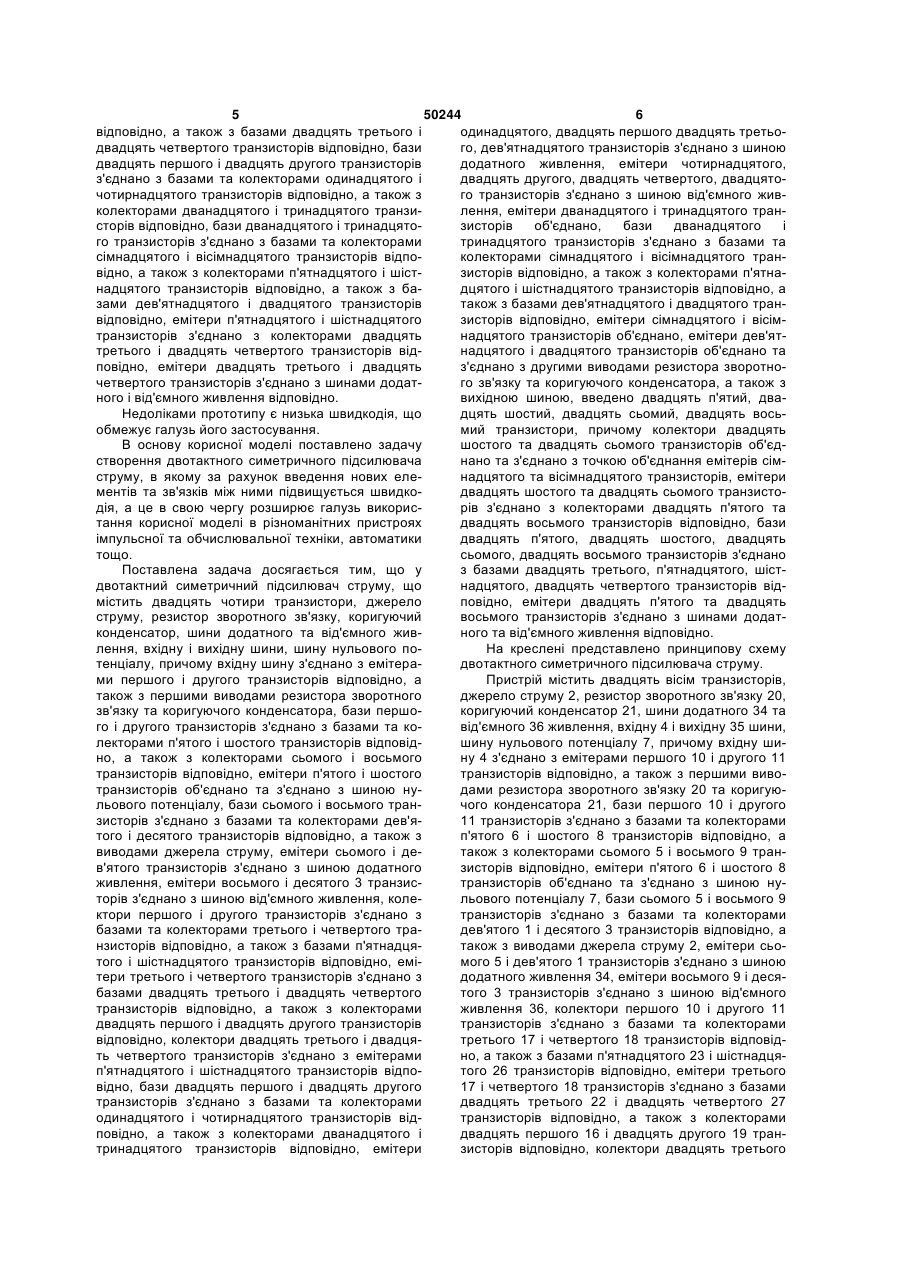

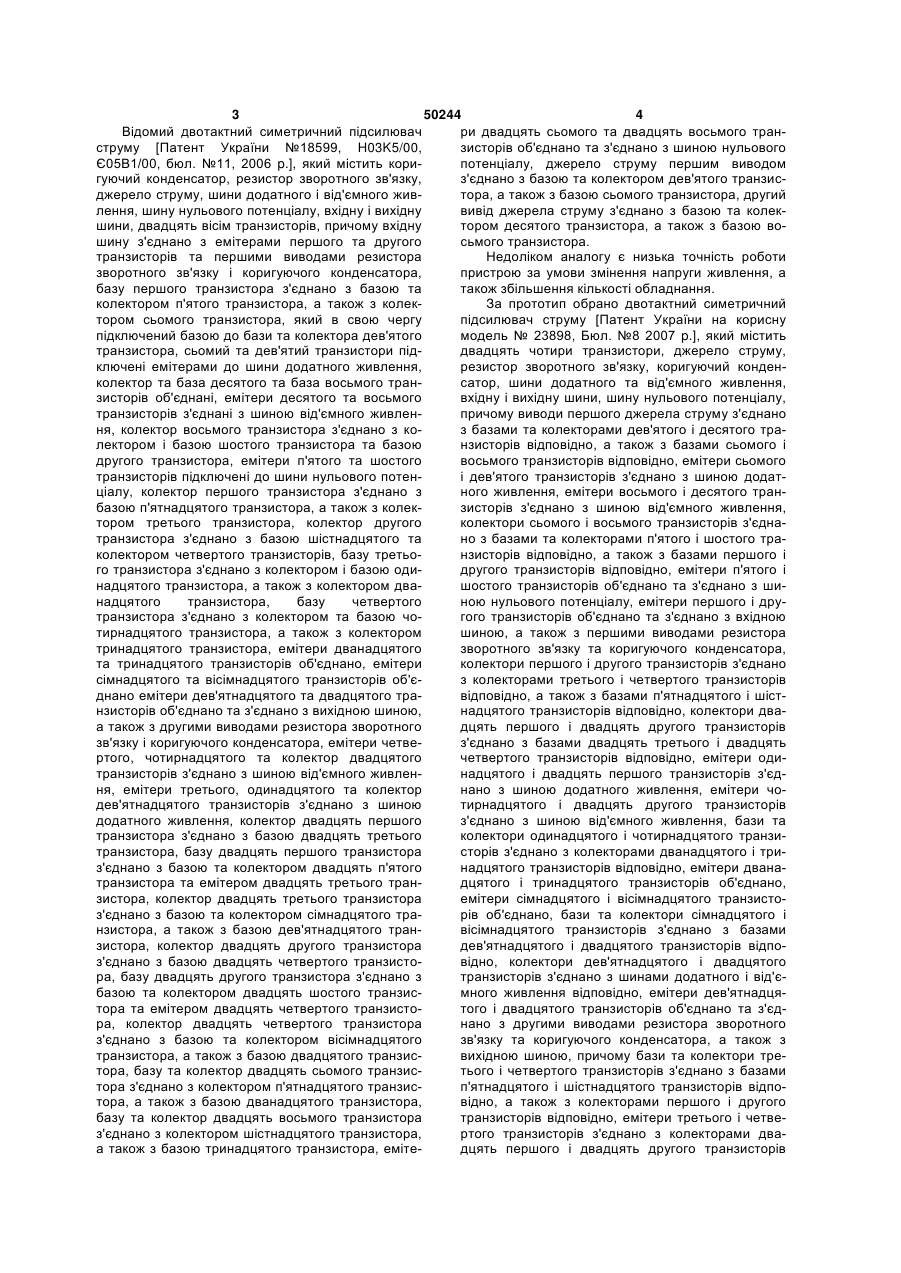

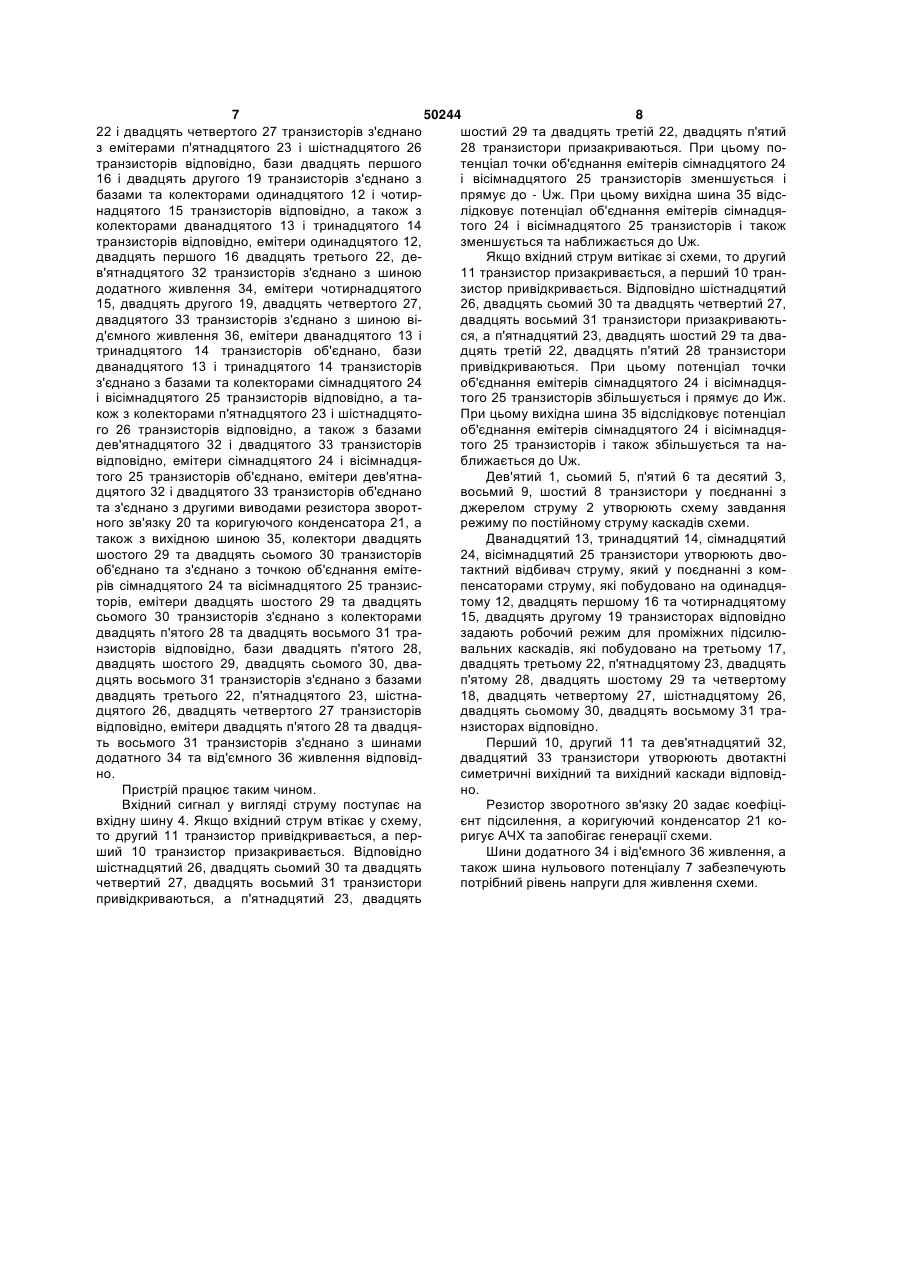

Двотактний симетричний підсилювач струму, який містить двадцять чотири транзистори, джерело струму, резистор зворотного зв'язку, коригуючий конденсатор, шини додатного та від'ємного живлення, вхідну і вихідну шини, шину нульового потенціалу, причому вхідну шину з'єднано з емітерами першого і другого транзисторів відповідно, а також з першими виводами резистора зворотного зв'язку та коригуючого конденсатора, бази першого і другого транзисторів з'єднано з базами та колекторами п'ятого і шостого транзисторів відповідно, а також з колекторами сьомого і восьмого транзисторів відповідно, емітери п'ятого і шостого транзисторів об'єднано та з'єднано з шиною нульового потенціалу, бази сьомого і восьмого транзисторів з'єднано з базами та колекторами дев'ятого і десятого транзисторів відповідно, а також з виводами джерела струму, емітери сьомого і дев'ятого транзисторів з'єднано з шиною додатного живлення, емітери восьмого і десятого транзисторів з'єднано з шиною від'ємного живлення, колектори першого і другого транзисторів з'єднано з базами та колекторами третього і четвертого транзисторів відповідно, а також з базами п'ятнадцятого і шістнадцятого транзисторів відповідно, емітери третього і четвертого транзисторів з'єднано з базами двадцять третього і двадцять четвертого транзисторів відповідно, а також з колекторами двадцять першого і двадцять другого транзисторів відповідно, колектори двадцять третього і двадцять четвертого транзисторів з'єднано з емітерами U 2 (19) 1 3 50244 4 Відомий двотактний симетричний підсилювач ри двадцять сьомого та двадцять восьмого транструму [Патент України №18599, H03K5/00, зисторів об'єднано та з'єднано з шиною нульового Є05В1/00, бюл. №11, 2006 p.], який містить корипотенціалу, джерело струму першим виводом гуючий конденсатор, резистор зворотного зв'язку, з'єднано з базою та колектором дев'ятого транзисджерело струму, шини додатного і від'ємного живтора, а також з базою сьомого транзистора, другий лення, шину нульового потенціалу, вхідну і вихідну вивід джерела струму з'єднано з базою та колекшини, двадцять вісім транзисторів, причому вхідну тором десятого транзистора, а також з базою вошину з'єднано з емітерами першого та другого сьмого транзистора. транзисторів та першими виводами резистора Недоліком аналогу є низька точність роботи зворотного зв'язку і коригуючого конденсатора, пристрою за умови змінення напруги живлення, а базу першого транзистора з'єднано з базою та також збільшення кількості обладнання. колектором п'ятого транзистора, а також з колекЗа прототип обрано двотактний симетричний тором сьомого транзистора, який в свою чергу підсилювач струму [Патент України на корисну підключений базою до бази та колектора дев'ятого модель № 23898, Бюл. №8 2007 p.], який містить транзистора, сьомий та дев'ятий транзистори піддвадцять чотири транзистори, джерело струму, ключені емітерами до шини додатного живлення, резистор зворотного зв'язку, коригуючий конденколектор та база десятого та база восьмого трансатор, шини додатного та від'ємного живлення, зисторів об'єднані, емітери десятого та восьмого вхідну і вихідну шини, шину нульового потенціалу, транзисторів з'єднані з шиною від'ємного живленпричому виводи першого джерела струму з'єднано ня, колектор восьмого транзистора з'єднано з коз базами та колекторами дев'ятого і десятого тралектором і базою шостого транзистора та базою нзисторів відповідно, а також з базами сьомого і другого транзистора, емітери п'ятого та шостого восьмого транзисторів відповідно, емітери сьомого транзисторів підключені до шини нульового потені дев'ятого транзисторів з'єднано з шиною додатціалу, колектор першого транзистора з'єднано з ного живлення, емітери восьмого і десятого транбазою п'ятнадцятого транзистора, а також з колекзисторів з'єднано з шиною від'ємного живлення, тором третього транзистора, колектор другого колектори сьомого і восьмого транзисторів з'єднатранзистора з'єднано з базою шістнадцятого та но з базами та колекторами п'ятого і шостого траколектором четвертого транзисторів, базу третьонзисторів відповідно, а також з базами першого і го транзистора з'єднано з колектором і базою одидругого транзисторів відповідно, емітери п'ятого і надцятого транзистора, а також з колектором двашостого транзисторів об'єднано та з'єднано з шинадцятого транзистора, базу четвертого ною нульового потенціалу, емітери першого і друтранзистора з'єднано з колектором та базою чогого транзисторів об'єднано та з'єднано з вхідною тирнадцятого транзистора, а також з колектором шиною, а також з першими виводами резистора тринадцятого транзистора, емітери дванадцятого зворотного зв'язку та коригуючого конденсатора, та тринадцятого транзисторів об'єднано, емітери колектори першого і другого транзисторів з'єднано сімнадцятого та вісімнадцятого транзисторів об'єз колекторами третього і четвертого транзисторів днано емітери дев'ятнадцятого та двадцятого травідповідно, а також з базами п'ятнадцятого і шістнзисторів об'єднано та з'єднано з вихідною шиною, надцятого транзисторів відповідно, колектори дваа також з другими виводами резистора зворотного дцять першого і двадцять другого транзисторів зв'язку і коригуючого конденсатора, емітери четвез'єднано з базами двадцять третього і двадцять ртого, чотирнадцятого та колектор двадцятого четвертого транзисторів відповідно, емітери одитранзисторів з'єднано з шиною від'ємного живленнадцятого і двадцять першого транзисторів з'єдня, емітери третього, одинадцятого та колектор нано з шиною додатного живлення, емітери чодев'ятнадцятого транзисторів з'єднано з шиною тирнадцятого і двадцять другого транзисторів додатного живлення, колектор двадцять першого з'єднано з шиною від'ємного живлення, бази та транзистора з'єднано з базою двадцять третього колектори одинадцятого і чотирнадцятого транзитранзистора, базу двадцять першого транзистора сторів з'єднано з колекторами дванадцятого і триз'єднано з базою та колектором двадцять п'ятого надцятого транзисторів відповідно, емітери дванатранзистора та емітером двадцять третього трандцятого і тринадцятого транзисторів об'єднано, зистора, колектор двадцять третього транзистора емітери сімнадцятого і вісімнадцятого транзистоз'єднано з базою та колектором сімнадцятого трарів об'єднано, бази та колектори сімнадцятого і нзистора, а також з базою дев'ятнадцятого транвісімнадцятого транзисторів з'єднано з базами зистора, колектор двадцять другого транзистора дев'ятнадцятого і двадцятого транзисторів відпоз'єднано з базою двадцять четвертого транзистовідно, колектори дев'ятнадцятого і двадцятого ра, базу двадцять другого транзистора з'єднано з транзисторів з'єднано з шинами додатного і від'єбазою та колектором двадцять шостого транзисмного живлення відповідно, емітери дев'ятнадцятора та емітером двадцять четвертого транзистотого і двадцятого транзисторів об'єднано та з'єдра, колектор двадцять четвертого транзистора нано з другими виводами резистора зворотного з'єднано з базою та колектором вісімнадцятого зв'язку та коригуючого конденсатора, а також з транзистора, а також з базою двадцятого транзисвихідною шиною, причому бази та колектори третора, базу та колектор двадцять сьомого транзистього і четвертого транзисторів з'єднано з базами тора з'єднано з колектором п'ятнадцятого транзисп'ятнадцятого і шістнадцятого транзисторів відпотора, а також з базою дванадцятого транзистора, відно, а також з колекторами першого і другого базу та колектор двадцять восьмого транзистора транзисторів відповідно, емітери третього і четвез'єднано з колектором шістнадцятого транзистора, ртого транзисторів з'єднано з колекторами дваа також з базою тринадцятого транзистора, емітедцять першого і двадцять другого транзисторів 5 50244 6 відповідно, а також з базами двадцять третього і одинадцятого, двадцять першого двадцять третьодвадцять четвертого транзисторів відповідно, бази го, дев'ятнадцятого транзисторів з'єднано з шиною двадцять першого і двадцять другого транзисторів додатного живлення, емітери чотирнадцятого, з'єднано з базами та колекторами одинадцятого і двадцять другого, двадцять четвертого, двадцяточотирнадцятого транзисторів відповідно, а також з го транзисторів з'єднано з шиною від'ємного живколекторами дванадцятого і тринадцятого транзилення, емітери дванадцятого і тринадцятого трансторів відповідно, бази дванадцятого і тринадцятозисторів об'єднано, бази дванадцятого і го транзисторів з'єднано з базами та колекторами тринадцятого транзисторів з'єднано з базами та сімнадцятого і вісімнадцятого транзисторів відпоколекторами сімнадцятого і вісімнадцятого транвідно, а також з колекторами п'ятнадцятого і шістзисторів відповідно, а також з колекторами п'ятнанадцятого транзисторів відповідно, а також з бадцятого і шістнадцятого транзисторів відповідно, а зами дев'ятнадцятого і двадцятого транзисторів також з базами дев'ятнадцятого і двадцятого транвідповідно, емітери п'ятнадцятого і шістнадцятого зисторів відповідно, емітери сімнадцятого і вісімтранзисторів з'єднано з колекторами двадцять надцятого транзисторів об'єднано, емітери дев'яттретього і двадцять четвертого транзисторів віднадцятого і двадцятого транзисторів об'єднано та повідно, емітери двадцять третього і двадцять з'єднано з другими виводами резистора зворотночетвертого транзисторів з'єднано з шинами додатго зв'язку та коригуючого конденсатора, а також з ного і від'ємного живлення відповідно. вихідною шиною, введено двадцять п'ятий, дваНедоліками прототипу є низька швидкодія, що дцять шостий, двадцять сьомий, двадцять восьобмежує галузь його застосування. мий транзистори, причому колектори двадцять В основу корисної моделі поставлено задачу шостого та двадцять сьомого транзисторів об'єдстворення двотактного симетричного підсилювача нано та з'єднано з точкою об'єднання емітерів сімструму, в якому за рахунок введення нових еленадцятого та вісімнадцятого транзисторів, емітери ментів та зв'язків між ними підвищується швидкодвадцять шостого та двадцять сьомого транзистодія, а це в свою чергу розширює галузь викорисрів з'єднано з колекторами двадцять п'ятого та тання корисної моделі в різноманітних пристроях двадцять восьмого транзисторів відповідно, бази імпульсної та обчислювальної техніки, автоматики двадцять п'ятого, двадцять шостого, двадцять тощо. сьомого, двадцять восьмого транзисторів з'єднано Поставлена задача досягається тим, що у з базами двадцять третього, п'ятнадцятого, шістдвотактний симетричний підсилювач струму, що надцятого, двадцять четвертого транзисторів відмістить двадцять чотири транзистори, джерело повідно, емітери двадцять п'ятого та двадцять струму, резистор зворотного зв'язку, коригуючий восьмого транзисторів з'єднано з шинами додатконденсатор, шини додатного та від'ємного живного та від'ємного живлення відповідно. лення, вхідну і вихідну шини, шину нульового поНа креслені представлено принципову схему тенціалу, причому вхідну шину з'єднано з емітерадвотактного симетричного підсилювача струму. ми першого і другого транзисторів відповідно, а Пристрій містить двадцять вісім транзисторів, також з першими виводами резистора зворотного джерело струму 2, резистор зворотного зв'язку 20, зв'язку та коригуючого конденсатора, бази першокоригуючий конденсатор 21, шини додатного 34 та го і другого транзисторів з'єднано з базами та ковід'ємного 36 живлення, вхідну 4 і вихідну 35 шини, лекторами п'ятого і шостого транзисторів відповідшину нульового потенціалу 7, причому вхідну шино, а також з колекторами сьомого і восьмого ну 4 з'єднано з емітерами першого 10 і другого 11 транзисторів відповідно, емітери п'ятого і шостого транзисторів відповідно, а також з першими вивотранзисторів об'єднано та з'єднано з шиною нудами резистора зворотного зв'язку 20 та коригуюльового потенціалу, бази сьомого і восьмого транчого конденсатора 21, бази першого 10 і другого зисторів з'єднано з базами та колекторами дев'я11 транзисторів з'єднано з базами та колекторами того і десятого транзисторів відповідно, а також з п'ятого 6 і шостого 8 транзисторів відповідно, а виводами джерела струму, емітери сьомого і детакож з колекторами сьомого 5 і восьмого 9 транв'ятого транзисторів з'єднано з шиною додатного зисторів відповідно, емітери п'ятого 6 і шостого 8 живлення, емітери восьмого і десятого 3 транзистранзисторів об'єднано та з'єднано з шиною нуторів з'єднано з шиною від'ємного живлення, колельового потенціалу 7, бази сьомого 5 і восьмого 9 ктори першого і другого транзисторів з'єднано з транзисторів з'єднано з базами та колекторами базами та колекторами третього і четвертого традев'ятого 1 і десятого 3 транзисторів відповідно, а нзисторів відповідно, а також з базами п'ятнадцятакож з виводами джерела струму 2, емітери сьотого і шістнадцятого транзисторів відповідно, емімого 5 і дев'ятого 1 транзисторів з'єднано з шиною тери третього і четвертого транзисторів з'єднано з додатного живлення 34, емітери восьмого 9 і десябазами двадцять третього і двадцять четвертого того 3 транзисторів з'єднано з шиною від'ємного транзисторів відповідно, а також з колекторами живлення 36, колектори першого 10 і другого 11 двадцять першого і двадцять другого транзисторів транзисторів з'єднано з базами та колекторами відповідно, колектори двадцять третього і двадцятретього 17 і четвертого 18 транзисторів відповідть четвертого транзисторів з'єднано з емітерами но, а також з базами п'ятнадцятого 23 і шістнадцяп'ятнадцятого і шістнадцятого транзисторів відпотого 26 транзисторів відповідно,емітери третього відно, бази двадцять першого і двадцять другого 17 і четвертого 18 транзисторів з'єднано з базами транзисторів з'єднано з базами та колекторами двадцять третього 22 і двадцять четвертого 27 одинадцятого і чотирнадцятого транзисторів відтранзисторів відповідно, а також з колекторами повідно, а також з колекторами дванадцятого і двадцять першого 16 і двадцять другого 19 трантринадцятого транзисторів відповідно, емітери зисторів відповідно, колектори двадцять третього 7 50244 8 22 і двадцять четвертого 27 транзисторів з'єднано шостий 29 та двадцять третій 22, двадцять п'ятий з емітерами п'ятнадцятого 23 і шістнадцятого 26 28 транзистори призакриваються. При цьому потранзисторів відповідно, бази двадцять першого тенціал точки об'єднання емітерів сімнадцятого 24 16 і двадцять другого 19 транзисторів з'єднано з і вісімнадцятого 25 транзисторів зменшується і базами та колекторами одинадцятого 12 і чотирпрямує до - Uж. При цьому вихідна шина 35 відснадцятого 15 транзисторів відповідно, а також з лідковує потенціал об'єднання емітерів сімнадцяколекторами дванадцятого 13 і тринадцятого 14 того 24 і вісімнадцятого 25 транзисторів і також транзисторів відповідно, емітери одинадцятого 12, зменшується та наближається до Uж. двадцять першого 16 двадцять третього 22, деЯкщо вхідний струм витікає зі схеми, то другий в'ятнадцятого 32 транзисторів з'єднано з шиною 11 транзистор призакривається, а перший 10 трандодатного живлення 34, емітери чотирнадцятого зистор привідкривається. Відповідно шістнадцятий 15, двадцять другого 19, двадцять четвертого 27, 26, двадцять сьомий 30 та двадцять четвертий 27, двадцятого 33 транзисторів з'єднано з шиною відвадцять восьмий 31 транзистори призакриваютьд'ємного живлення 36, емітери дванадцятого 13 і ся, а п'ятнадцятий 23, двадцять шостий 29 та дватринадцятого 14 транзисторів об'єднано, бази дцять третій 22, двадцять п'ятий 28 транзистори дванадцятого 13 і тринадцятого 14 транзисторів привідкриваються. При цьому потенціал точки з'єднано з базами та колекторами сімнадцятого 24 об'єднання емітерів сімнадцятого 24 і вісімнадцяі вісімнадцятого 25 транзисторів відповідно, а татого 25 транзисторів збільшується і прямує до Иж. кож з колекторами п'ятнадцятого 23 і шістнадцятоПри цьому вихідна шина 35 відслідковує потенціал го 26 транзисторів відповідно, а також з базами об'єднання емітерів сімнадцятого 24 і вісімнадцядев'ятнадцятого 32 і двадцятого 33 транзисторів того 25 транзисторів і також збільшується та навідповідно, емітери сімнадцятого 24 і вісімнадцяближається до Uж. того 25 транзисторів об'єднано, емітери дев'ятнаДев'ятий 1, сьомий 5, п'ятий 6 та десятий 3, дцятого 32 і двадцятого 33 транзисторів об'єднано восьмий 9, шостий 8 транзистори у поєднанні з та з'єднано з другими виводами резистора зворотджерелом струму 2 утворюють схему завдання ного зв'язку 20 та коригуючого конденсатора 21, а режиму по постійному струму каскадів схеми. також з вихідною шиною 35, колектори двадцять Дванадцятий 13, тринадцятий 14, сімнадцятий шостого 29 та двадцять сьомого 30 транзисторів 24, вісімнадцятий 25 транзистори утворюють двооб'єднано та з'єднано з точкою об'єднання емітетактний відбивач струму, який у поєднанні з комрів сімнадцятого 24 та вісімнадцятого 25 транзиспенсаторами струму, які побудовано на одинадцяторів, емітери двадцять шостого 29 та двадцять тому 12, двадцять першому 16 та чотирнадцятому сьомого 30 транзисторів з'єднано з колекторами 15, двадцять другому 19 транзисторах відповідно двадцять п'ятого 28 та двадцять восьмого 31 тразадають робочий режим для проміжних підсилюнзисторів відповідно, бази двадцять п'ятого 28, вальних каскадів, які побудовано на третьому 17, двадцять шостого 29, двадцять сьомого 30, двадвадцять третьому 22, п'ятнадцятому 23, двадцять дцять восьмого 31 транзисторів з'єднано з базами п'ятому 28, двадцять шостому 29 та четвертому двадцять третього 22, п'ятнадцятого 23, шістна18, двадцять четвертому 27, шістнадцятому 26, дцятого 26, двадцять четвертого 27 транзисторів двадцять сьомому 30, двадцять восьмому 31 травідповідно, емітери двадцять п'ятого 28 та двадцянзисторах відповідно. ть восьмого 31 транзисторів з'єднано з шинами Перший 10, другий 11 та дев'ятнадцятий 32, додатного 34 та від'ємного 36 живлення відповіддвадцятий 33 транзистори утворюють двотактні но. симетричні вихідний та вихідний каскади відповідПристрій працює таким чином. но. Вхідний сигнал у вигляді струму поступає на Резистор зворотного зв'язку 20 задає коефіцівхідну шину 4. Якщо вхідний струм втікає у схему, єнт підсилення, а коригуючий конденсатор 21 кото другий 11 транзистор привідкривається, а перригує АЧХ та запобігає генерації схеми. ший 10 транзистор призакривається. Відповідно Шини додатного 34 і від'ємного 36 живлення, а шістнадцятий 26, двадцять сьомий 30 та двадцять також шина нульового потенціалу 7 забезпечують четвертий 27, двадцять восьмий 31 транзистори потрібний рівень напруги для живлення схеми. привідкриваються, а п'ятнадцятий 23, двадцять 9 Комп’ютерна верстка Г. Паяльніков 50244 Підписне 10 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
