Двотактний симетричний підсилювач струму

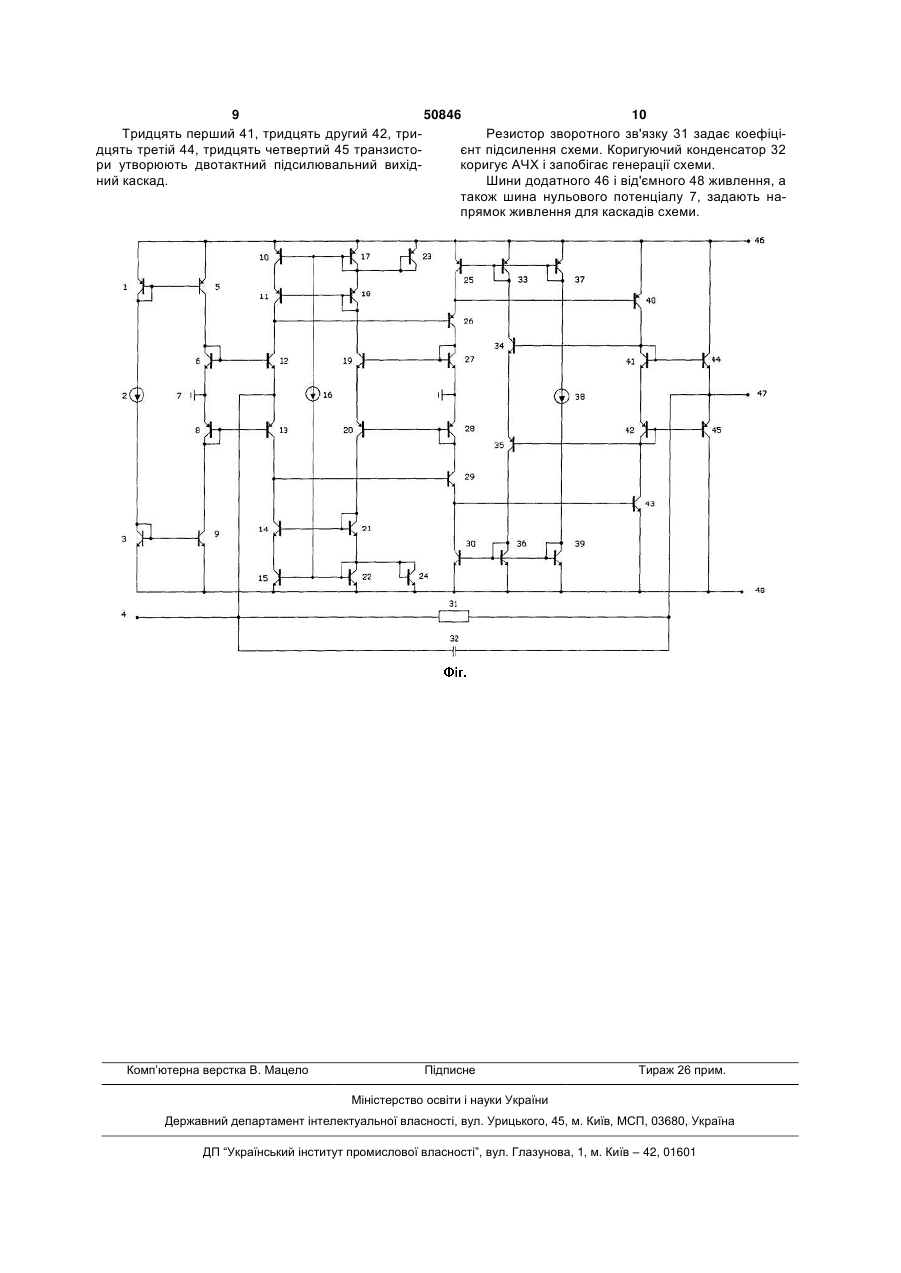

Двотактний симетричний підсилювач струму, який містить перше, друге та третє джерела струму, резистор зворотного зв'язку, шини додатного і від'ємного живлення, вхідну і вихідну шини, шину нульового потенціалу, тридцять чотири транзистори, причому вхідну шину з'єднано з першим виводом резистора зворотного зв'язку та коригуючого конденсатора, а також з емітерами дев'ятого і десятого транзисторів, бази дев'ятого і десятого транзисторів з'єднано з базами та колекторами п'ятого і шостого транзисторів відповідно, а також з колекторами третього і четвертого транзисторів відповідно, емітери п'ятого і шостого транзисторів об'єднано та з'єднано з шиною нульового потенціалу, бази третього і четвертого транзисторів з'єднано з базами та колекторами першого і другого транзисторів відповідно, а також з виводами першого джерела струму, колектори дев'ятого і десятого транзисторів з'єднано з базами дев'ятнадцятого і двадцятого транзисторів відповідно, бази сьомого і восьмого транзисторів з'єднано з виводами другого джерела струму, а також з базами та колекторами одинадцятого, п'ятнадцятого і дванадцятого, шістнадцятого транзисторів відповідно, емітери тринадцятого і чотирнадцятого транзисторів об'єднано, бази тринадцятого і чотирнадцятого транзисторів з'єднано з базами та колекторами двадцять першого та двадцять другого транзисторів відповідно, а також з колекторами дев'ятнадцятого і двадцятого транзисторів відповідно, емітери двадцять першого і двадцять другого транзисторів об'єднано та з'єднано з шиною нульового потенціалу, емітери дев'ятнадцятого і двадцятого транзисторів з'єднано з базами двадцять дев'ятого і тридцятого транзисторів відповідно, а також з колекторами сімнадцятого і вісімнадцятого транзисторів відповідно, бази сімнадцятого і вісімнадцятого транзисторів з'єднано з базами та колекто 2 (19) 1 3 50846 4 також з базами сьомого і восьмого транзисторів відповідно та з виводами другого джерела струму. Корисна модель відноситься до імпульсної техніки і може бути використана в аналоговоцифрових перетворювачах і цифрових вимірювальних приладах. Відомо підсилювач постійного струму (Деклараційний патент на корисну модель № 11189 Україна, Н03К5/24, G05B1/01, 2005p.); який містить перше та друге джерела струмів, перший та другий вхідні транзистори, двадцять транзисторів, перший та другий вихідні транзистори, шину нульового потенціалу, шину додатного живлення, шину від'ємного живлення, резистор зворотного зв'язку, вихідний резистор, вхідну шину, вихідну шину, коригуючий конденсатор, вхідний резистор. Вхідну шину з'єднано з емітерами вхідних транзисторів через вхідний резистор, їх бази з'єднано з базами та колекторами першого і другого транзисторів відповідно, їх емітери з'єднано з шиною нульового потенціалу, а їх колектори з'єднано з шинами додатного і від'ємного живлення через перше та друге джерела струмів відповідно, колектори першого і другого вхідних транзисторів з'єднано з колекторами третього і четвертого транзисторів та базами тринадцятого і чотирнадцятого транзисторів відповідно, а емітери третього і четвертого транзисторів з'єднано з шинами додатного і від'ємного живлення, їх бази з'єднано з базами та колекторами п'ятого і шостого транзисторів та колекторами сьомого і восьмого транзисторів відповідно, емітери п'ятого і шостого транзисторів з'єднано між собою, емітери сьомого і восьмого транзисторів з'єднано між собою, а їх бази з'єднано з базами та колекторами дев'ятого і десятого транзисторів та колекторами тринадцятого і чотирнадцятого транзисторів відповідно, емітери дев'ятого і десятого транзисторів з'єднано з шиною нульового потенціалу, колектори тринадцятого і чотирнадцятого транзисторів з'єднано з колекторами одинадцятого і дванадцятого транзисторів та базами сімнадцятого і вісімнадцятого транзисторів відповідно, а колектори одинадцятого і дванадцятого транзисторів з'єднано з шинами додатного і від'ємного живлення, а бази одинадцятого і дванадцятого транзисторів з'єднано з базами та колекторами п'ятнадцятого і шістнадцятого транзисторів та емітерами сімнадцятого і вісімнадцятого транзисторів відповідно, а емітери п'ятнадцятого і шістнадцятого транзисторів з'єднано з шинами додатного і від'ємного живлення, колектори сімнадцятого і вісімнадцятого транзисторів з'єднано з базами та колекторами дев'ятнадцятого і двадцятого транзисторів та базами першого і другого вихідних транзисторів відповідно, а емітери дев'ятнадцятого і двадцятого транзисторів з'єднано між собою та через коригуючий конденсатор із емітерами вхідних транзисторів, колектори першого і другого вихідних транзисторів з'єднано з шинами додатного і від'ємного живлення, а їх емітери з'єднано з виходом схеми, а вихід з'єднано із шиною нульового потенціалу через вихідний резистор, вихідну шину також з'єднано з емітерами вхідних транзисторів через резистор зворотного зв'язку. Основними недоліками є малий коефіцієнт підсилення, що зменшує швидкодію пристрою. За прототип обрано підсилювач постійного струму (Патент України №18466, бюл. №11, 2006p.), який містить перше, друге та третє джерела струму, два резистори, резистор зворотного зв'язку, шини додатного і від'ємного живлення, вхідну і вихідну шини, шину нульового потенціалу, тридцять чотири транзистори, причому вхідну шину з'єднано з першим виводом першого резистора, другий вивід першого резистора з'єднано з першим виводом резистора зворотного зв'язку та коригуючого конденсатора, а також з емітерами дев'ятого і десятого транзисторів, бази дев'ятого і десятого транзисторів з'єднано з базами та колекторами п'ятого і шостого транзисторів відповідно, а також з колекторами третього і четвертого транзисторів відповідно, емітери п'ятого і шостого транзисторів об'єднано та з'єднано з шиною нульового потенціалу, бази третього і четвертого транзисторів з'єднано з базами та колекторами першого і другого транзисторів відповідно, а також з виводами першого джерела струму, колектори дев'ятого і десятого транзисторів з'єднано з базами дев'ятнадцятого і двадцятого транзисторів відповідно, а також з колекторами сьомого і восьмого транзисторів відповідно, бази сьомого і восьмого транзисторів з'єднано з виводами другого джерела струму, а також з базами та колекторами одинадцятого, п'ятнадцятого і дванадцятого, шістнадцятого транзисторів відповідно, а також з колекторами тринадцятого і чотирнадцятого транзисторів відповідно, емітери тринадцятого і чотирнадцятого транзисторів об'єднано, бази тринадцятого і чотирнадцятого транзисторів з'єднано з базами та колекторами двадцять першого та двадцять другого транзисторів відповідно, а також з колекторами дев'ятнадцятого і двадцятого транзисторів відповідно, емітери двадцять першого і двадцять другого транзисторів об'єднано та з'єднано з шиною нульового потенціалу, емітери дев'ятнадцятого і двадцятого транзисторів з'єднано з базами двадцять дев'ятого і тридцятого транзисторів відповідно, а також з колекторами сімнадцятого і вісімнадцятого транзисторів відповідно, бази сімнадцятого і вісімнадцятого транзисторів з'єднано з базами та колекторами двадцять третього, двадцять сьомого і двадцять четвертого, двадцять восьмого транзисторів відповідно, а також з колекторами двадцять п'ятого і двадцять шостого транзисторів відповідно та з виводами третього джерела струму відповідно, емітери двадцять п'ятого і двадцять шостого транзисторів об'єднано, бази двадцять п'ятого і двадцять шостого транзисторів з'єднано з базами та колекторами тридцять першого та тридцять другого транзисторів відповідно, а також з базами тридцять третього та тридцять четвертого транзисторів відповідно, а також з колекторами двадцять дев'ятого та тридцятого тран 5 50846 6 зисторів відповідно, емітери тридцять першого і цятого транзисторів з'єднано з базами та колектотридцять другого транзисторів об'єднано та з'єдрами двадцять третього, двадцять сьомого і дванано з другим виводом коригуючого конденсатора, дцять четвертого, двадцять восьмого транзисторів емітери першого, третього, сьомого, одинадцятовідповідно, а також з колекторами двадцять п'ятого, п'ятнадцятого, сімнадцятого, двадцять третього і двадцять шостого транзисторів відповідно та з го, двадцять сьомого, двадцять дев'ятого та колевиводами третього джерела струму відповідно, ктор тридцять третього транзисторів з'єднано з емітери двадцять п'ятого і двадцять шостого траншиною додатного живлення, емітери другого, четзисторів об'єднано, бази двадцять п'ятого і двавертого, восьмого, дванадцятого, шістнадцятого, дцять шостого транзисторів з'єднано з базами та вісімнадцятого, двадцять четвертого, двадцять колекторами тридцять першого та тридцять друговосьмого, тридцятого та колектор тридцять четвего транзисторів відповідно, а також з базами триртого транзисторів з'єднано з шиною від'ємного дцять третього та тридцять четвертого транзистоживлення, емітери тридцять третього і тридцять рів відповідно, а також з колекторами двадцять четвертого транзисторів об'єднано та з'єднано з дев'ятого та тридцятого транзисторів відповідно, другим виводом резистора зворотного зв'язку, а емітери тридцять першого і тридцять другого тратакож з шиною нульового потенціалу через другий нзисторів об'єднано та з'єднано з другим виводом резистор та з вихідною шиною. коригуючого конденсатора, емітери першого, треНедоліком прототипу є низькі коефіцієнт підтього, сьомого, одинадцятого, п'ятнадцятого, сімсилення та швидкодія, що обмежують галузь виконадцятого, двадцять третього, двадцять сьомого, ристання пристрою. двадцять дев'ятого та колектор тридцять третього В основу корисної моделі поставлено задачу транзисторів з'єднано з шиною додатного живленстворення двотактного симетричного підсилювача ня, емітери другого, четвертого, восьмого, дванаструму, в якому за рахунок введення нових еледцятого, шістнадцятого, вісімнадцятого, двадцять ментів та зв'язків між ними підвищується коефіцічетвертого, двадцять восьмого, тридцятого та коєнт підсилення та швидкодія, це розширює галузь лектор тридцять четвертого транзисторів з'єднано використання корисної моделі у різноманітних з шиною від'ємного живлення, емітери тридцять пристроях імпульсної та обчислювальної техніки, третього і тридцять четвертого транзисторів об'єдавтоматики тощо. нано та з'єднано з другим виводом резистора звоПоставлена задача досягається тим, що у ротного зв'язку та з вихідною шиною, введено тридвотактний симетричний підсилювач струму, який дцять п'ятий, тридцять шостий, тридцять сьомий містить перше, друге та третє джерела струму, та тридцять восьмий транзистори, причому колекрезистор зворотного зв'язку, шини додатного і вітори тридцять п'ятого і тридцять шостого транзисд'ємного живлення, вхідну і вихідну шини, шину торів з'єднано з колекторами дев'ятого і десятого нульового потенціалу, тридцять чотири транзистотранзисторів відповідно, а також з базами дев'ятри, причому вхідну шину з'єднано з першими винадцятого і двадцятого транзисторів відповідно, водами резистора зворотного зв'язку та коригуюбази тридцять п'ятого і тридцять шостого транзисчого конденсатора, а також з емітерами дев'ятого і торів з'єднано з базами та колекторами тридцять десятого транзисторів, бази дев'ятого і десятого сьомого і тридцять восьмого транзисторів відповітранзисторів з'єднано з базами та колекторами дно, а також з колекторами тринадцятого і чотирп'ятого і шостого транзисторів відповідно, а також надцятого транзисторів відповідно, емітери триз колекторами третього і четвертого транзисторів дцять п'ятого і тридцять шостого транзисторів відповідно, емітери п'ятого і шостого транзисторів з'єднано з колекторами сьомого і восьмого транзиоб'єднано та з'єднано з шиною нульового потенцісторів відповідно, емітери тридцять сьомого і триалу, бази третього і четвертого транзисторів з'єддцять восьмого транзисторів з'єднано з базами та нано з базами та колекторами першого і другого колекторами одинадцятого, п'ятнадцятого та дватранзисторів відповідно, а також з виводами пернадцятого, шістнадцятого транзисторів відповідно, шого джерела струму, колектори дев'ятого і десяа також з базами сьомого і восьмого транзисторів того транзисторів з'єднано з базами дев'ятнадцявідповідно та з виводами другого джерела струму. того і двадцятого транзисторів відповідно, бази На кресленні Фіг. представлено принципову сьомого і восьмого транзисторів з'єднано з вивосхему підсилювача постійного струму. дами другого джерела струму, а також з базами та Пристрій містить вхідну шину 4, яку з'єднано з колекторами одинадцятого, п'ятнадцятого і дванапершим виводом резистора зворотного зв'язку 31 дцятого, шістнадцятого транзисторів відповідно, та коригуючого конденсатора 32, а також з емітеемітери тринадцятого і чотирнадцятого транзисторами дев'ятого 12 і десятого 13 транзисторів, бази рів об'єднано, бази тринадцятого і чотирнадцятого дев'ятого 12 і десятого 13 транзисторів з'єднано з транзисторів з'єднано з базами та колекторами базами та колекторами п'ятого 6 і шостого 8 трандвадцять першого та двадцять другого транзистозисторів відповідно, а також з колекторами третьорів відповідно, а також з колекторами дев'ятнадцяго 5 і четвертого 9 транзисторів відповідно, емітетого і двадцятого транзисторів відповідно, емітери ри п'ятого 6 і шостого 8 транзисторів об'єднано та двадцять першого і двадцять другого транзисторів з'єднано з шиною нульового потенціалу 7, бази об'єднано та з'єднано з шиною нульового потенцітретього 5 і четвертого 9 транзисторів з'єднано з алу, емітери дев'ятнадцятого і двадцятого транзибазами та колекторами першого 1 і другого 3 трансторів з'єднано з базами двадцять дев'ятого і тризисторів відповідно, а також з виводами першого дцятого транзисторів відповідно, а також з джерела струму 2, колектори дев'ятого 12 і десяколекторами сімнадцятого і вісімнадцятого трантого 13 транзисторів з'єднано з базами дев'ятназисторів відповідно, бази сімнадцятого і вісімнаддцятого 26 і двадцятого 29 транзисторів відповід 7 50846 8 но, а також з базами тридцять п'ятого 11 і триПри цьому базовий струм двадцятого 29 транзисдцять шостого 14 транзисторів відповідно, бази тора збільшується, а дев'ятнадцятого 26 транзистридцять п'ятого 11 і тридцять шостого 14 транзитора зменшується, при цьому двадцятий 29 трансторів з'єднано з базами та колекторами тридцять зистор привідкривається, а дев'ятнадцятий 26 сьомого 18 і тридцять восьмого 21 транзисторів транзистор призакривається. Це у свою чергу привідповідно, а також з колекторами тринадцятого 19 зводить до збільшення базового струму тридцятоі чотирнадцятого 20 транзисторів відповідно, еміго 43 транзистора і зменшення базового струму тери тридцять п'ятого 11 і тридцять шостого 14 двадцять дев'ятого 40 транзистора, при цьому транзисторів з'єднано з колекторами сьомого 10 і тридцятий 43 транзистор привідкривається, а двавосьмого 15 транзисторів відповідно, бази сьомого дцять дев'ятий 40 транзистор при закривається. 10 і восьмого 15 транзисторів з'єднано з виводами Потенціал точки об'єднання емітерів тридцять другого джерела струму 16, а також з базами та першого 41 і тридцять другого 42 транзисторів колекторами одинадцятого 17, п'ятнадцятого 23 і зменшується. Потенціал точки об'єднання емітерів дванадцятого 22, шістнадцятого 24 транзисторів тридцять третього 44 і тридцять четвертого 45 відповідно, а також з емітерами тридцять сьомого транзисторів із вихідною шиною 47 відслідковує 18 і тридцять восьмого 21 транзисторів відповідно, потенціал точки об'єднання емітерів тридцять емітери тринадцятого 19 і чотирнадцятого 20 трапершого 41 і тридцять другого 42 транзисторів і нзисторів об'єднано, бази тринадцятого 19 і чотакож зменшується та прямує до -Uж. тирнадцятого 20 транзисторів з'єднано з базами та Якщо вхідний струм витікає зі схеми із вхідної колекторами двадцять першого 27 та двадцять шини 4, то десятий 13 транзистор призакриваєтьдругого 28 транзисторів відповідно, а також з колеся, дев'ятий 12 транзистор привідкривається. При кторами дев'ятнадцятого 26 і двадцятого 29 транцьому базовий струм двадцятого 29 транзистора зисторів відповідно, емітери двадцять першого 27 і зменшується, а дев'ятнадцятого 26 транзистора двадцять другого 28 транзисторів об'єднано та збільшується, при цьому двадцятий 29 транзистор з'єднано з шиною нульового потенціалу 7, емітери призакривається, а дев'ятнадцятий 26 транзистор дев'ятнадцятого 26 і двадцятого 29 транзисторів привідкривається. Це у свою чергу призводить до з'єднано з базами двадцять дев'ятого 40 і тридцязменшення базового струму тридцятого 43 трантого 43 транзисторів відповідно, а також з колекзистора і збільшення базового струму двадцять торами сімнадцятого 25 і вісімнадцятого 30 трандев'ятого 40 транзистора, при цьому тридцятий 43 зисторів відповідно, бази сімнадцятого 25 і транзистор призакривається, а двадцять дев'ятий вісімнадцятого 30 транзисторів з'єднано з базами 40 транзистор привідкривається. Потенціал точки та колекторами двадцять третього 33, двадцять об'єднання емітерів тридцять першого 41 і трисьомого 37 і двадцять четвертого 36, двадцять дцять другого 42 транзисторів збільшується. Потевосьмого 39 транзисторів відповідно, а також з нціал точки об'єднання емітерів тридцять третього колекторами двадцять п'ятого 34 і двадцять шос44 і тридцять четвертого 45 транзисторів із вихідтого 35 транзисторів відповідно та з виводами треною шиною 47 відслідковує потенціал точки об'єдтього джерела струму 38 відповідно, емітери дванання емітерів тридцять першого 41 і тридцять дцять п'ятого 34 і двадцять шостого 35 другого 42 транзисторів і також збільшується та транзисторів об'єднано, бази двадцять п'ятого 34 і прямує до +Uж. двадцять шостого 35 транзисторів з'єднано з баПерший 1, другий 3, третій 5, четвертий 9, п'язами та колекторами тридцять першого 41 та тритий 6, шостий 8 транзистори в поєднанні з першим дцять другого 42 транзисторів відповідно, а також джерелом струму 2 утворюють схему завдання з базами тридцять третього 44 та тридцять четвережиму по постійному струму каскадів схеми. ртого 45 транзисторів відповідно, а також з колекП'ятий 6, шостий 8, дев'ятий 12, десятий 13 торами двадцять дев'ятого 40 та тридцятого 43 транзистори утворюють двотактний вхідний кастранзисторів відповідно, емітери тридцять першокад. го 41 і тридцять другого 42 транзисторів об'єднано Тринадцятий 19, чотирнадцятий 20, двадцять та з'єднано з другим виводом коригуючого конденперший 27, двадцять другий 28 ти двадцять п'ятий сатора 32, емітери першого 1, третього 5, сьомого 34, двадцять шостий 35, тридцять перший 41, три10, одинадцятого 17, п'ятнадцятого 23, сімнадцядцять другий 42 транзистори утворюють двонаптого 25, двадцять третього 33, двадцять сьомого равлені відбивачі струму, які в поєднанні з компен37, двадцять дев'ятого 40 та колектор тридцять саторами струму, які побудовані на сьомому 10, третього 44 транзисторів з'єднано з шиною додатвосьмому 15, одинадцятому 17, дванадцятому 22, ного живлення 46, емітери другого 3, четвертого 9, п'ятнадцятому 23, шістнадцятому 24, сімнадцятовосьмого 15, дванадцятого 22, шістнадцятого 24, му 25, вісімнадцятому 30, двадцять третьому 33, вісімнадцятого 30, двадцять четвертого 36, двадвадцять четвертому 36, двадцять сьомому 37, дцять восьмого 39, тридцятого 43 та колектор тридвадцять восьмому 39, тридцять п'ятому 11, тридцять четвертого 45 транзисторів з'єднано з шидцять шостому 14, тридцять сьомому 18, тридцять ною від'ємного живлення 48, емітери тридцять восьмому 21 транзисторах та другому 16 і третьотретього 44 і тридцять четвертого 45 транзисторів му 38 джерелах струму відповідно, утворюють об'єднано та з'єднано з другим виводом резистора кола додатного і від'ємного зворотного зв'язку та зворотного зв'язку 31 та з вихідною шиною 47. забезпечують робочі режими підсилювальних касПристрій працює таким чином. кадів, які побудовано на дев'ятнадцятому 26, дваЯкщо вхідний струм втікає в схему через вхіддцятому 29, тридцятому 43 транзисторах відповідну шину 4, то десятий 13 транзистор привідкривано. ється, дев'ятий 12 транзистор призакривається. 9 50846 10 Тридцять перший 41, тридцять другий 42, триРезистор зворотного зв'язку 31 задає коефіцідцять третій 44, тридцять четвертий 45 транзистоєнт підсилення схеми. Коригуючий конденсатор 32 ри утворюють двотактний підсилювальний вихідкоригує АЧХ і запобігає генерації схеми. ний каскад. Шини додатного 46 і від'ємного 48 живлення, а також шина нульового потенціалу 7, задають напрямок живлення для каскадів схеми. Комп’ютерна верстка В. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
