Верстат для накладення стрічкової, межвіткової, корпусної ізоляції з заспокоювачем гасіння коливань і вібрації котушки якоря, статора електродвигуна, секції стрижня турбо-, гідрогенератора і верстата в цілому п

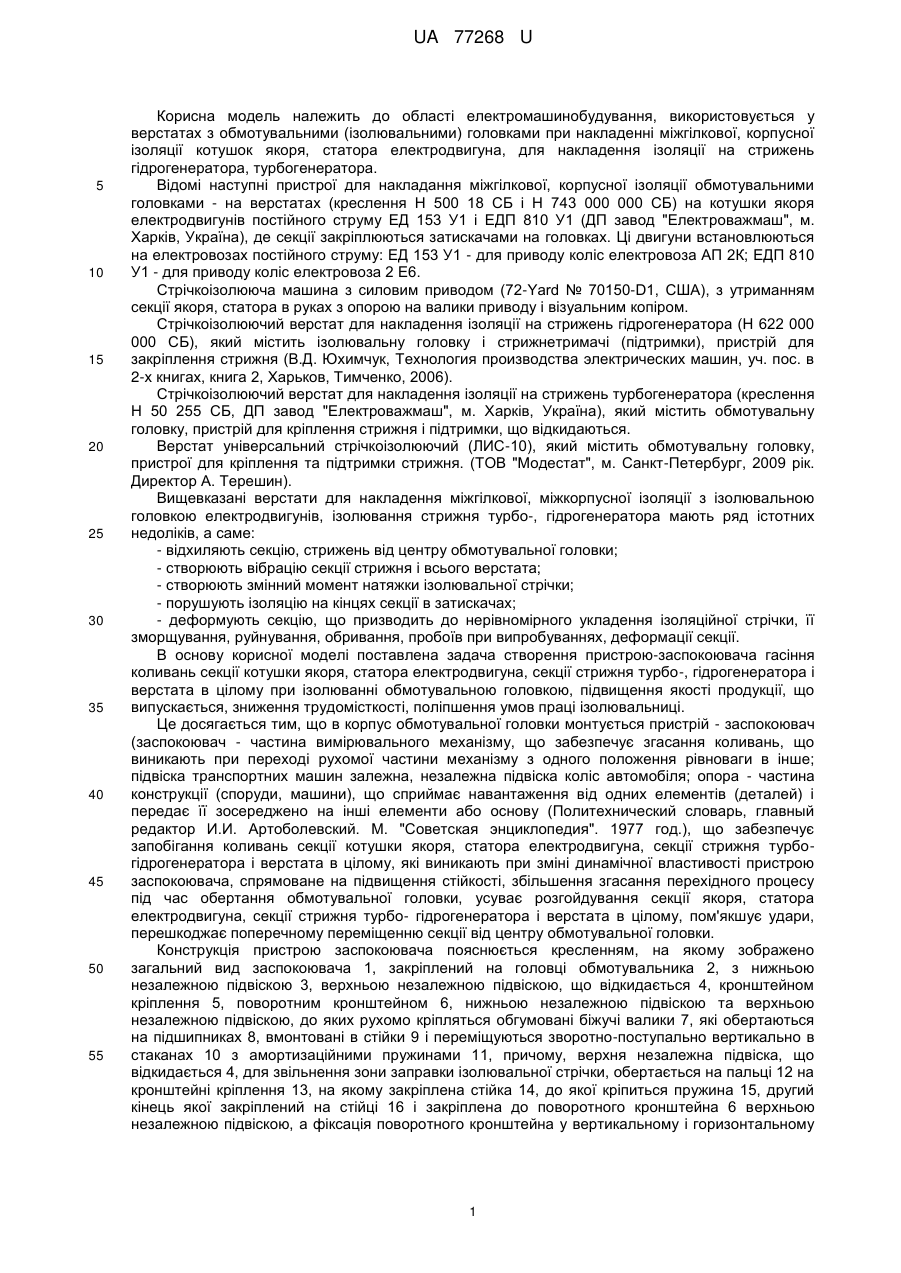

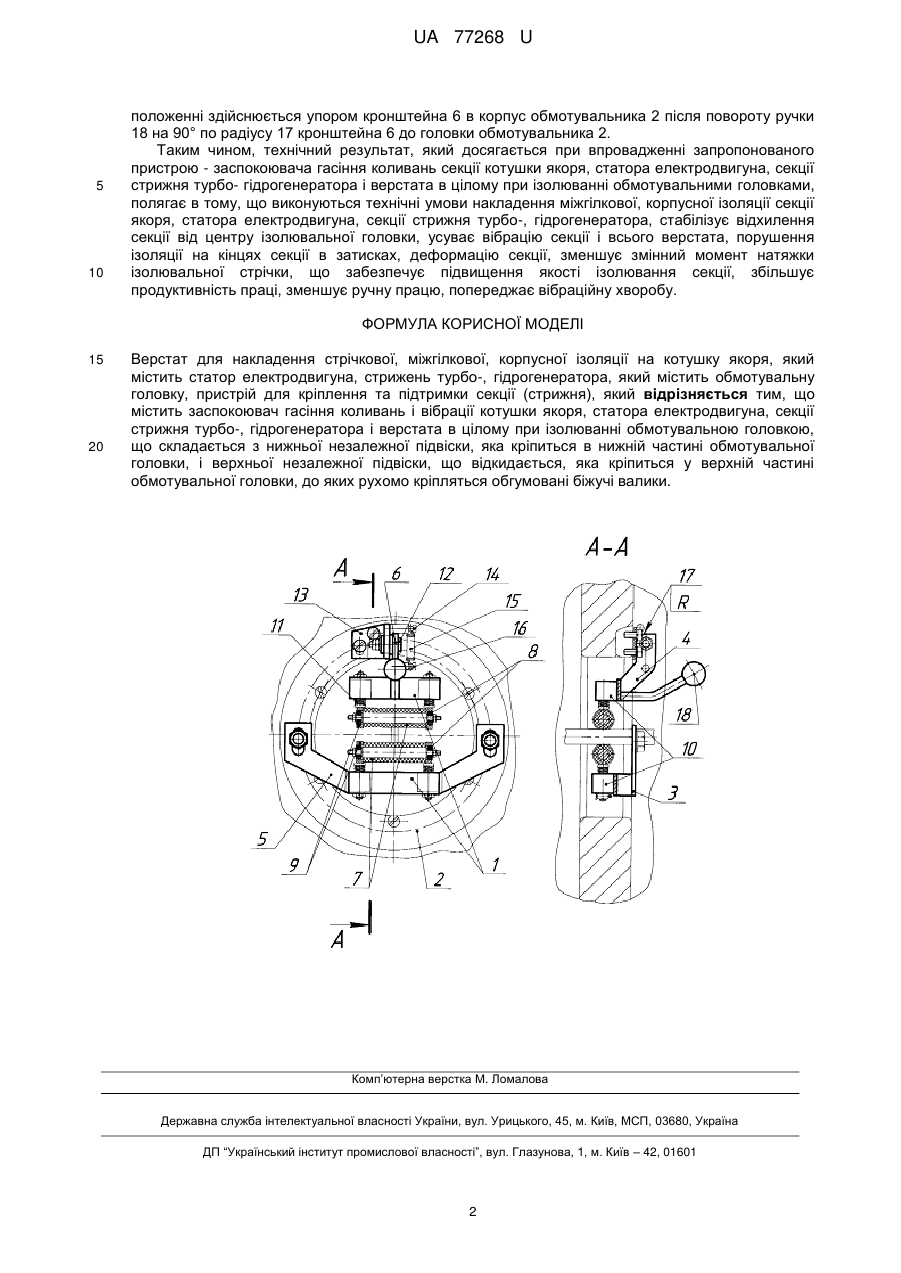

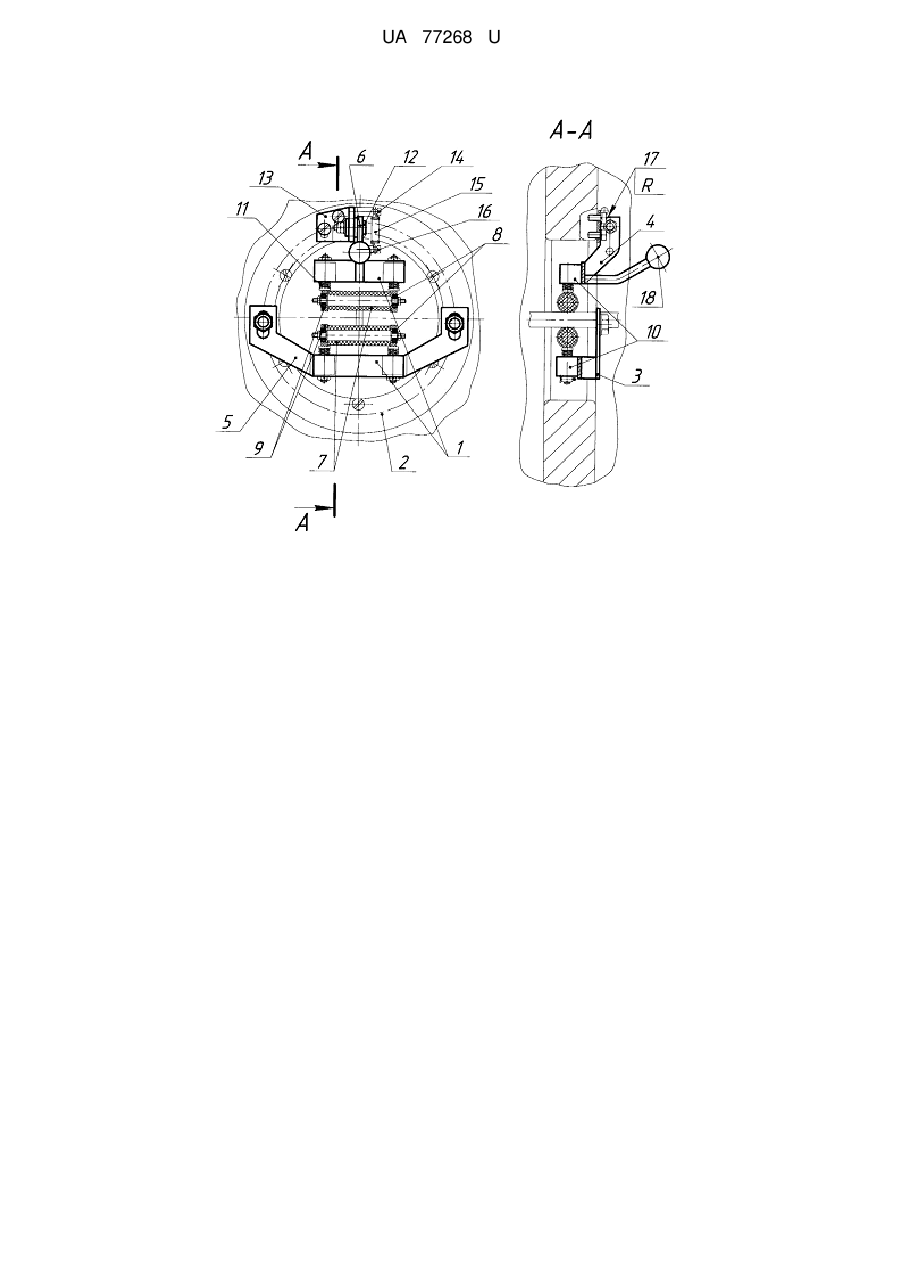

Реферат: Верстат для накладення стрічкової, міжгілкової, корпусної ізоляції на котушку якоря, статор електродвигуна, стрижень турбо-, гідрогенератора, який містить обмотувальну головку, пристрій для кріплення та підтримки секції (стрижня), який відрізняється тим, що містить заспокоювач гасіння коливань і вібрації котушки якоря, статора електродвигуна, секції стрижня турбо-, гідрогенератора і верстата в цілому при ізолюванні обмотувальною головкою, що складається з нижньої незалежної підвіски, яка кріпиться в нижній частині обмотувальної головки, і верхньої незалежної підвіски, що відкидається, яка кріпиться у верхній частині обмотувальної головки, до яких рухомо кріпляться обгумовані біжучі валики. UA 77268 U (12) UA 77268 U UA 77268 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до області електромашинобудування, використовується у верстатах з обмотувальними (ізолювальними) головками при накладенні міжгілкової, корпусної ізоляції котушок якоря, статора електродвигуна, для накладення ізоляції на стрижень гідрогенератора, турбогенератора. Відомі наступні пристрої для накладання міжгілкової, корпусної ізоляції обмотувальними головками - на верстатах (креслення Н 500 18 СБ і Н 743 000 000 СБ) на котушки якоря електродвигунів постійного струму ЕД 153 У1 і ЕДП 810 У1 (ДП завод "Електроважмаш", м. Харків, Україна), де секції закріплюються затискачами на головках. Ці двигуни встановлюються на електровозах постійного струму: ЕД 153 У1 - для приводу коліс електровоза АП 2К; ЕДП 810 У1 - для приводу коліс електровоза 2 Е6. Стрічкоізолююча машина з силовим приводом (72-Yard № 70150-D1, США), з утриманням секції якоря, статора в руках з опорою на валики приводу і візуальним копіром. Стрічкоізолюючий верстат для накладення ізоляції на стрижень гідрогенератора (Н 622 000 000 СБ), який містить ізолювальну головку і стрижнетримачі (підтримки), пристрій для закріплення стрижня (В.Д. Юхимчук, Технология производства электрических машин, уч. пос. в 2-х книгах, книга 2, Харьков, Тимченко, 2006). Стрічкоізолюючий верстат для накладення ізоляції на стрижень турбогенератора (креслення Н 50 255 СБ, ДП завод "Електроважмаш", м. Харків, Україна), який містить обмотувальну головку, пристрій для кріплення стрижня і підтримки, що відкидаються. Верстат універсальний стрічкоізолюючий (ЛИС-10), який містить обмотувальну головку, пристрої для кріплення та підтримки стрижня. (ТОВ "Модестат", м. Санкт-Петербург, 2009 рік. Директор А. Терешин). Вищевказані верстати для накладення міжгілкової, міжкорпусної ізоляції з ізолювальною головкою електродвигунів, ізолювання стрижня турбо-, гідрогенератора мають ряд істотних недоліків, а саме: - відхиляють секцію, стрижень від центру обмотувальної головки; - створюють вібрацію секції стрижня і всього верстата; - створюють змінний момент натяжки ізолювальної стрічки; - порушують ізоляцію на кінцях секції в затискачах; - деформують секцію, що призводить до нерівномірного укладення ізоляційної стрічки, її зморщування, руйнування, обривання, пробоїв при випробуваннях, деформації секції. В основу корисної моделі поставлена задача створення пристрою-заспокоювача гасіння коливань секції котушки якоря, статора електродвигуна, секції стрижня турбо-, гідрогенератора і верстата в цілому при ізолюванні обмотувальною головкою, підвищення якості продукції, що випускається, зниження трудомісткості, поліпшення умов праці ізолювальниці. Це досягається тим, що в корпус обмотувальної головки монтується пристрій - заспокоювач (заспокоювач - частина вимірювального механізму, що забезпечує згасання коливань, що виникають при переході рухомої частини механізму з одного положення рівноваги в інше; підвіска транспортних машин залежна, незалежна підвіска коліс автомобіля; опора - частина конструкції (споруди, машини), що сприймає навантаження від одних елементів (деталей) і передає її зосереджено на інші елементи або основу (Политехнический словарь, главный редактор И.И. Артоболевский. М. "Советская энциклопедия". 1977 год.), що забезпечує запобігання коливань секції котушки якоря, статора електродвигуна, секції стрижня турбогідрогенератора і верстата в цілому, які виникають при зміні динамічної властивості пристрою заспокоювача, спрямоване на підвищення стійкості, збільшення згасання перехідного процесу під час обертання обмотувальної головки, усуває розгойдування секції якоря, статора електродвигуна, секції стрижня турбо- гідрогенератора і верстата в цілому, пом'якшує удари, перешкоджає поперечному переміщенню секції від центру обмотувальної головки. Конструкція пристрою заспокоювача пояснюється кресленням, на якому зображено загальний вид заспокоювача 1, закріплений на головці обмотувальника 2, з нижньою незалежною підвіскою 3, верхньою незалежною підвіскою, що відкидається 4, кронштейном кріплення 5, поворотним кронштейном 6, нижньою незалежною підвіскою та верхньою незалежною підвіскою, до яких рухомо кріпляться обгумовані біжучі валики 7, які обертаються на підшипниках 8, вмонтовані в стійки 9 і переміщуються зворотно-поступально вертикально в стаканах 10 з амортизаційними пружинами 11, причому, верхня незалежна підвіска, що відкидається 4, для звільнення зони заправки ізолювальної стрічки, обертається на пальці 12 на кронштейні кріплення 13, на якому закріплена стійка 14, до якої кріпиться пружина 15, другий кінець якої закріплений на стійці 16 і закріплена до поворотного кронштейна 6 верхньою незалежною підвіскою, а фіксація поворотного кронштейна у вертикальному і горизонтальному 1 UA 77268 U 5 10 положенні здійснюється упором кронштейна 6 в корпус обмотувальника 2 після повороту ручки 18 на 90° по радіусу 17 кронштейна 6 до головки обмотувальника 2. Таким чином, технічний результат, який досягається при впровадженні запропонованого пристрою - заспокоювача гасіння коливань секції котушки якоря, статора електродвигуна, секції стрижня турбо- гідрогенератора і верстата в цілому при ізолюванні обмотувальними головками, полягає в тому, що виконуються технічні умови накладення міжгілкової, корпусної ізоляції секції якоря, статора електродвигуна, секції стрижня турбо-, гідрогенератора, стабілізує відхилення секції від центру ізолювальної головки, усуває вібрацію секції і всього верстата, порушення ізоляції на кінцях секції в затисках, деформацію секції, зменшує змінний момент натяжки ізолювальної стрічки, що забезпечує підвищення якості ізолювання секції, збільшує продуктивність праці, зменшує ручну працю, попереджає вібраційну хворобу. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 Верстат для накладення стрічкової, міжгілкової, корпусної ізоляції на котушку якоря, який містить статор електродвигуна, стрижень турбо-, гідрогенератора, який містить обмотувальну головку, пристрій для кріплення та підтримки секції (стрижня), який відрізняється тим, що містить заспокоювач гасіння коливань і вібрації котушки якоря, статора електродвигуна, секції стрижня турбо-, гідрогенератора і верстата в цілому при ізолюванні обмотувальною головкою, що складається з нижньої незалежної підвіски, яка кріпиться в нижній частині обмотувальної головки, і верхньої незалежної підвіски, що відкидається, яка кріпиться у верхній частині обмотувальної головки, до яких рухомо кріпляться обгумовані біжучі валики. Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
