Світлодинамічний пристрій (варіанти)

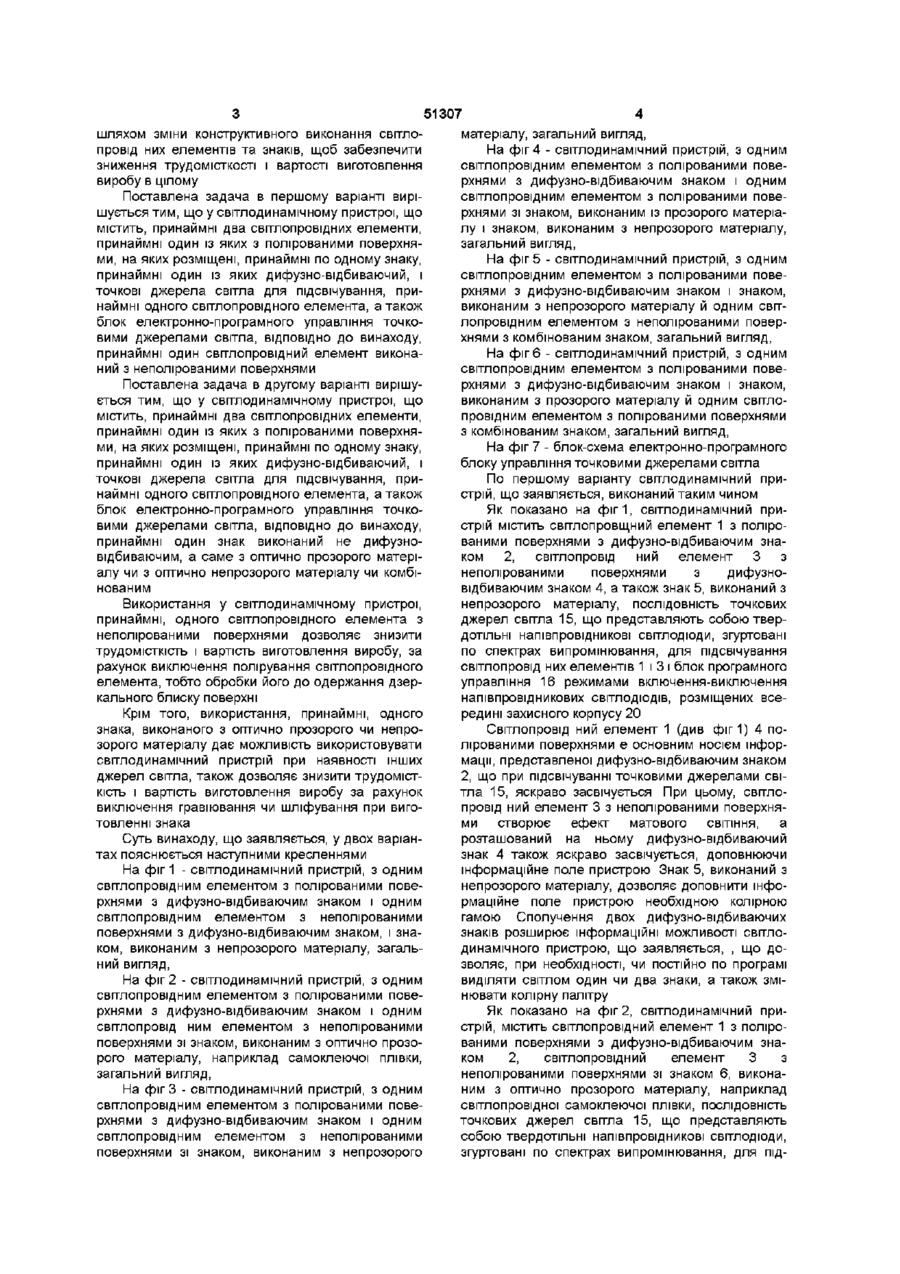

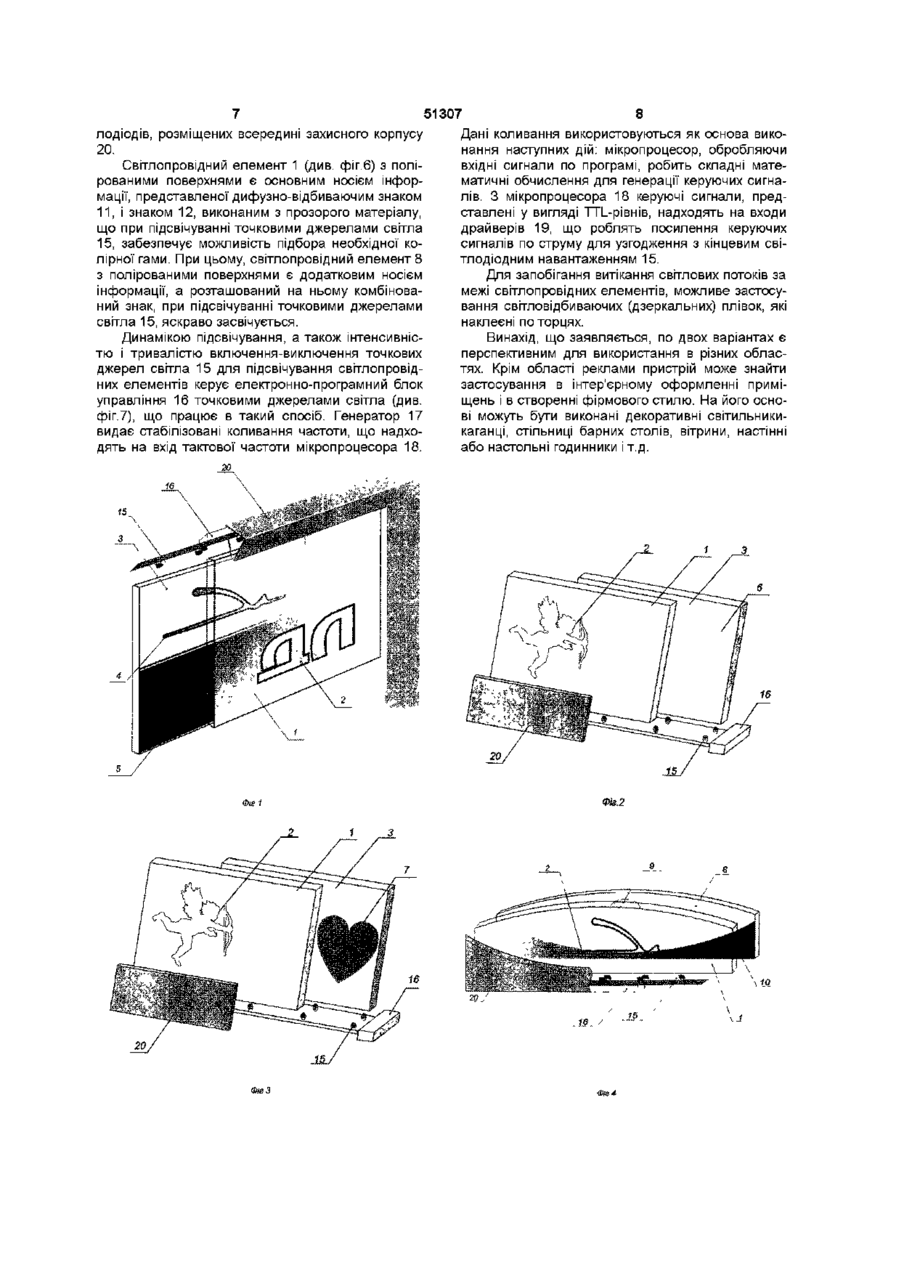

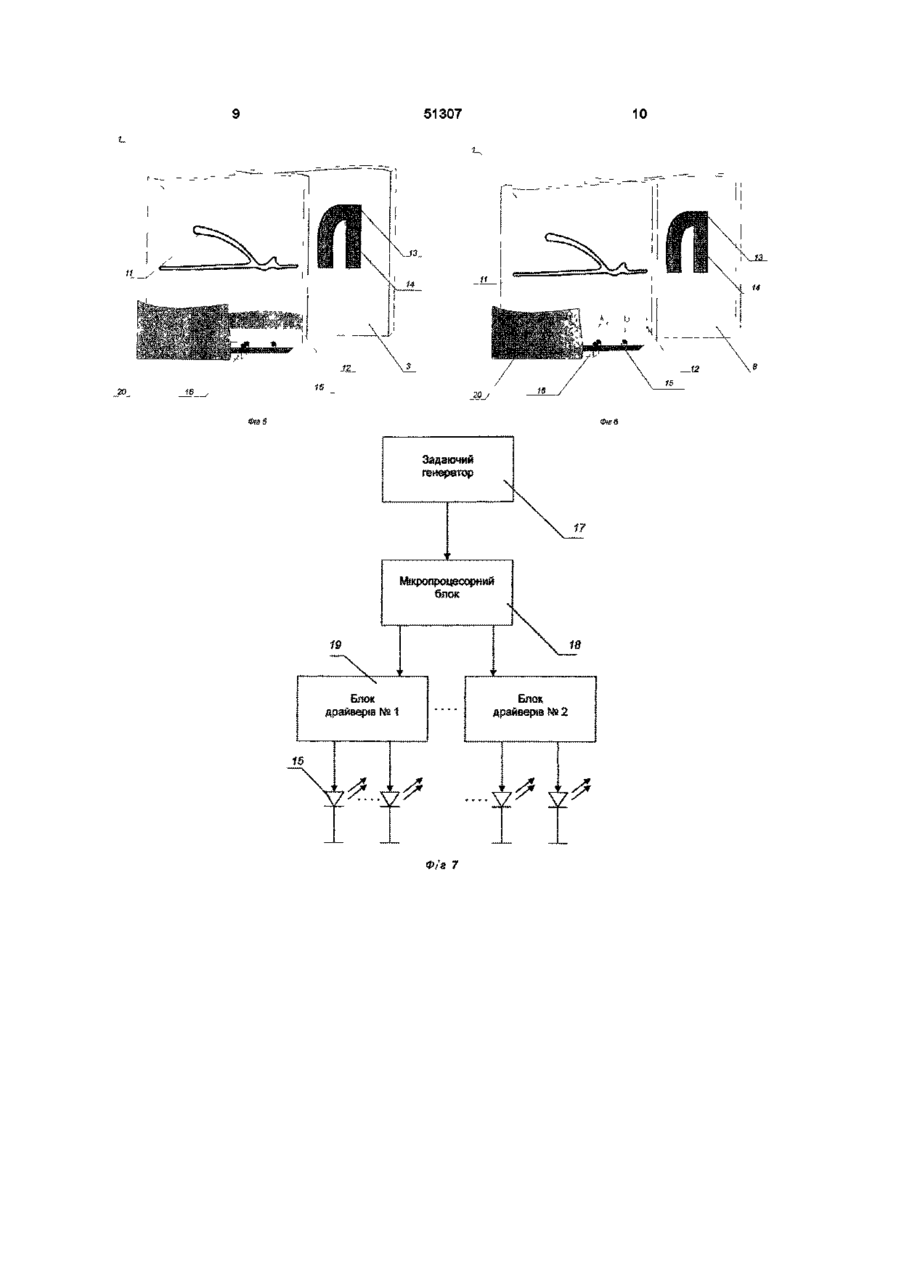

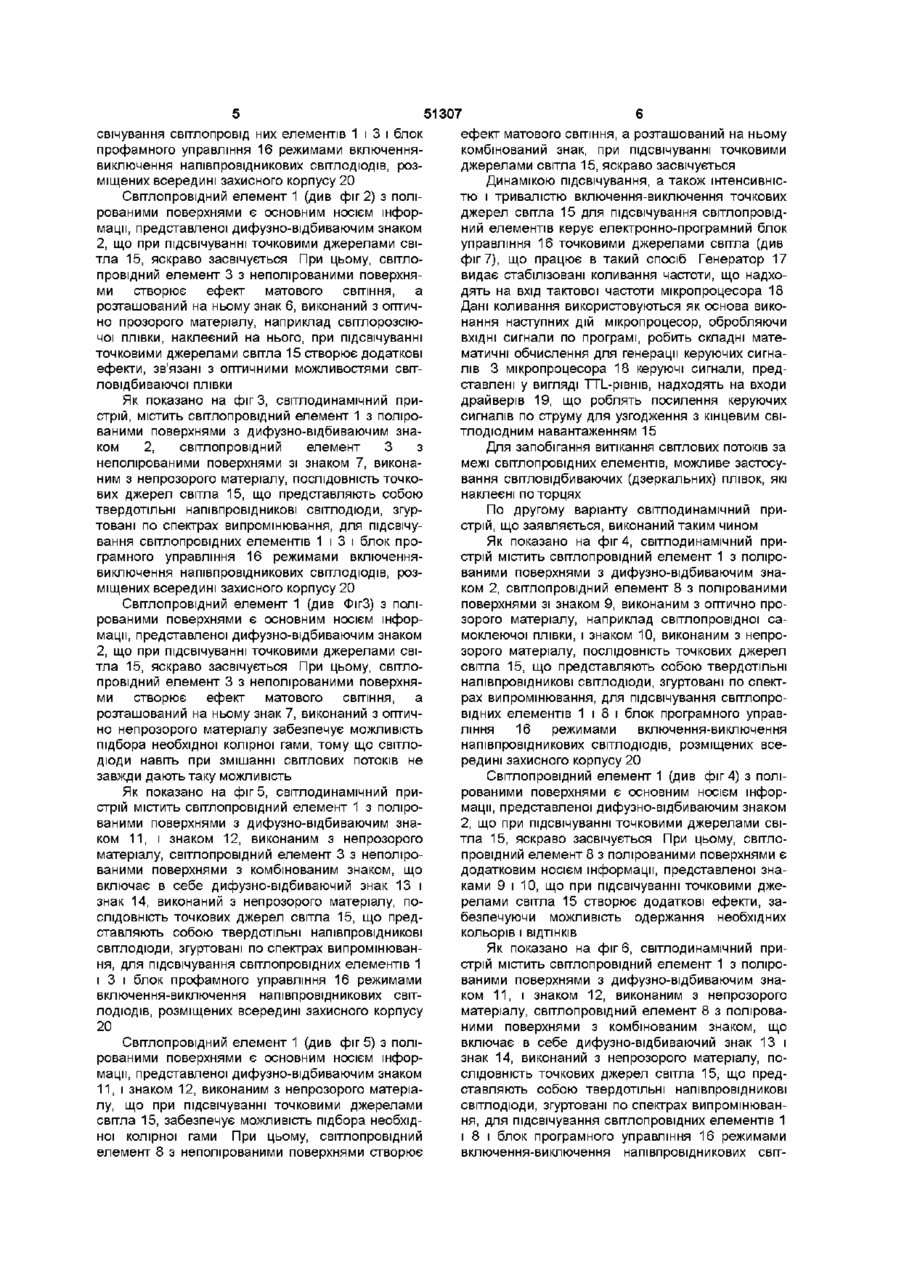

1 Світлодинамічний пристрій, який містить принаймні два світлопровід них елементи, принаймні один із яких з полірованими поверхнями, на яких розміщено принаймні по одному знаку, принаймні один із яких дифузно-відбиваючий, і точкові джерела світла для підсвічування принаймні одного світлопровідного елемента, а також блок електронно-програмного управління точковими джерелами світла, який відрізняється тим, що принаймні один світлопровідний елемент виконаний з неполірованими поверхнями 2 Світлодинамічний пристрій за п 1, який відрізняється тим, що принаймні один знак виконаний комбінованим, тобто складається з дифузновідбиваючого та недифузно-відбиваючого знаків 3 Світлодинамічний пристрій, який містить принаймні два світлопровідних елементи, принаймні один із яких з полірованими поверхнями, на яких розміщено принаймні по одному знаку, принаймні один із яких дифузно-відбиваючий, і точкові джерела світла для підсвічування принаймні одного світлопровідного елемента, а також блок електронно-програмного управління точковими джерелами світла, який відрізняється тим, що принаймні один знак виконаний недифузно-відбиваючим 4 Світлодинамічний пристрій за п 3, який відрізняється тим, що принаймні один знак виконаний з оптично прозорого матеріалу 5 Світлодинамічний пристрій за п 3, який відрізняється тим, що принаймні один знак виконаний з оптично непрозорого матеріалу 6 Світлодинамічний пристрій за п 3, який відрізняється тим, що принаймні один знак виконаний комбінованим, тобто складається з дифузновідбиваючого та недифузно-відбиваючого знаків Винахід відноситься до області рекламноінформаційних технологій, а саме до устаткування для представлення інформації, у якому інформація складається на підкладці шляхом чи вибірки комбінації окремих елементів, а також до освітлених вивісок і знаків з особливим чи незвичайним світловим ефектом ВІДОМІ інформаційні екрани, що називаються «акрилайтами» і випускаються у великій КІЛЬКОСТІ рекламними фірмами, у тому числі й українськими [Материалы для рекламы, полиграфии и строительства АВЕРС НОВІТНІ ТЕХНОЛОГИ Программа поставок 2001-2002 г ] Усі ВІДОМІ «акр ил а йти» виконані по єдиній конструктивній схемі, що містить у собі світлопровід ний елемент з оптично прозорого матеріалу з полірованими поверхнями пластинчастої форми, на одній з яких виконаний набір знаків, підсвічений збоку через поліровану поверхню джерелом світла Основним недоліком конструкції «акрилайта» є використання люмінесцентних джерел світла, у вигляді трубок ється, є світлодинамічний пристрій, представлений у вигляді пристрою для демонстрації інформації який містить, принаймні два світло провід них елементи, на яких розміщені, принаймні по одному знаку, і точкові джерела світла для підсвічування знаків, а також блок електроннопрограмного управління точковими джерелами світла, [див деклараційний патент України № 39770, МПК7 G09F 9/00, публ 1506 2001 р ] При цьому принаймні один світлопровід ний елемент виконаний з полірованими поверхнями, а принаймні один зі знаків - дифузно-відбиваючим Дифузно-відбиваючи знаки, можуть бути виконані гравіюванням або шліфуванням Недоліками відомого світлодинамічного пристрою є конструктивне виконання світлопровід них елементів з полірованими поверхнями, а також використання для демонстрації інформації дифузно-відбиваючих знаків, що приводить до збільшення трудомісткості і вартості виробу В основу винаходу поставлена задача удосконалення відомого світлодинамічного пристрою Найбільш близьким до винаходу, що заявля 1 О со Ю 51307 шляхом зміни конструїсгивного виконання світлопровід них елементів та знаків, щоб забезпечити зниження трудомісткості і вартості виготовлення виробу в цілому Поставлена задача в першому варіанті вирішується тим, що у світлодинамічному пристрої, що містить, принаймні два світлопровідних елементи, принаймні один із яких з полірованими поверхнями, на яких розміщені, принаймні по одному знаку, принаймні один із яких дифузно-відбиваючий, і точкові джерела світла для підсвічування, принаймні одного світлопровідного елемента, а також блок електронно-програмного управління точковими джерелами світла, ВІДПОВІДНО ДО винаходу, принаймні один світлопровідний елемент виконаний з неполірованими поверхнями Поставлена задача в другому варіанті вирішується тим, що у світлодинамічному пристрої, що містить, принаймні два світлопровідних елементи, принаймні один із яких з полірованими поверхнями, на яких розміщені, принаймні по одному знаку, принаймні один із яких дифузно-відбиваючий, і точкові джерела світла для підсвічування, принаймні одного світлопровідного елемента, а також блок електронно-програмного управління точковими джерелами світла, ВІДПОВІДНО ДО винаходу, принаймні один знак виконаний не дифузновідбиваючим, а саме з оптично прозорого матеріалу чи з оптично непрозорого матеріалу чи комбінованим Використання у світлодинамічному пристрої, принаймні, одного світлопровідного елемента з неполірованими поверхнями дозволяє знизити трудомісткість і вартість виготовлення виробу, за рахунок виключення полірування світлопровідного елемента, тобто обробки його до одержання дзеркального блиску поверхні Крім того, використання, принаймні, одного знака, виконаного з оптично прозорого чи непрозорого матеріалу дає можливість використовувати світлодинамічний пристрій при наявності інших джерел світла, також дозволяє знизити трудомісткість і вартість виготовлення виробу за рахунок виключення гравіювання чи шліфування при виготовленні знака Суть винаходу, що заявляється, у двох варіантах пояснюється наступними кресленнями На фіг 1 - світлодинамічний пристрій, з одним світлопровідним елементом з полірованими поверхнями з дифузно-відбиваючим знаком і одним світлопровідним елементом з неполірованими поверхнями з дифузно-відбиваючим знаком, і знаком, виконаним з непрозорого матеріалу, загальний вигляд, На фіг 2 - світлодинамічний пристрій, з одним світлопровідним елементом з полірованими поверхнями з дифузно-відбиваючим знаком і одним світлопровід ним елементом з неполірованими поверхнями зі знаком, виконаним з оптично прозорого матеріалу, наприклад самоклеючої плівки, загальний вигляд, На фіг 3 - світлодинамічний пристрій, з одним світлопровідним елементом з полірованими поверхнями з дифузно-відбиваючим знаком і одним світлопровідним елементом з неполірованими поверхнями зі знаком, виконаним з непрозорого матеріалу, загальний вигляд, На фіг 4 - світлодинамічний пристрій, з одним світлопровідним елементом з полірованими поверхнями з дифузно-відбиваючим знаком і одним світлопровідним елементом з полірованими поверхнями зі знаком, виконаним із прозорого матеріалу і знаком, виконаним з непрозорого матеріалу, загальний вигляд, На фіг 5 - світлодинамічний пристрій, з одним світлопровідним елементом з полірованими поверхнями з дифузно-відбиваючим знаком і знаком, виконаним з непрозорого матеріалу й одним світлопровідним елементом з неполірованими поверхнями з комбінованим знаком, загальний вигляд, На фіг 6 - світлодинамічний пристрій, з одним світлопровідним елементом з полірованими поверхнями з дифузно-відбиваючим знаком і знаком, виконаним з прозорого матеріалу й одним світлопровідним елементом з полірованими поверхнями з комбінованим знаком, загальний вигляд, На фіг 7 - блок-схема електронно-програмного блоку управління точковими джерелами світла По першому варіанту світлодинамічний пристрій, що заявляється, виконаний таким чином Як показано на фіг1, світлодинамічний пристрій містить світлопровщний елемент 1 з полірованими поверхнями з дифузно-відбиваючим знаком 2, світлопровід ний елемент 3 з неполірованими поверхнями з дифузновідбиваючим знаком 4, а також знак 5, виконаний з непрозорого матеріалу, ПОСЛІДОВНІСТЬ ТОЧКОВИХ джерел світла 15, що представляють собою тверДОТІЛЬНІ напівпровідникові світлодюди, згуртовані по спектрах випромінювання, для підсвічування світлопровід них елементів 1 і 3 і блок програмного управління 16 режимами включення-виключення напівпровідникових СВІТЛОДІОДІВ, розміщених всередині захисного корпусу 20 Світлопровід ний елемент 1 (див фіг1) 4 полірованими поверхнями є основним носієм інформації, представленої дифузно-відбиваючим знаком 2, що при підсвічуванні точковими джерелами світла 15, яскраво засвічується При цьому, світлопровід ний елемент 3 з неполірованими поверхнями створює ефект матового СВІТІННЯ, а розташований на ньому дифузно-відбиваючий знак 4 також яскраво засвічується, доповнюючи інформаційне поле пристрою Знак 5, виконаний з непрозорого матеріалу, дозволяє доповнити інформаційне поле пристрою необхідною колірною гамою Сполучення двох дифузно-відбиваючих знаків розширює інформаційні можливості світлодинамічного пристрою, що заявляється, , що дозволяє, при необхідності, чи постійно по програмі виділяти світлом один чи два знаки, а також змінювати колірну палітру Як показано на фіг 2, світлодинамічний пристрій, містить світлопровідний елемент 1 з полірованими поверхнями з дифузно-відбиваючим знаком 2, світлопровідний елемент 3 з неполірованими поверхнями зі знаком 6, виконаним з оптично прозорого матеріалу, наприклад світлопровідної самоклеючої плівки, ПОСЛІДОВНІСТЬ точкових джерел світла 15, що представляють собою твердотільні напівпровідникові світлодюди, згуртовані по спектрах випромінювання, для під 51307 свічування світлопровід них елементів 1 і 3 і блок профамного управління 16 режимами включеннявиключення напівпровідникових СВІТЛОДІОДІВ, розміщених всередині захисного корпусу 20 Світлопровідний елемент 1 (див фіг 2) з полірованими поверхнями є основним носієм інформації, представленої дифузно-відбиваючим знаком 2, що при підсвічуванні точковими джерелами світла 15, яскраво засвічується При цьому, світлопровідний елемент 3 з неполірованими поверхнями створює ефект матового СВІТІННЯ, а розташований на ньому знак 6, виконаний з оптично прозорого матеріалу, наприклад світлорозсіючоі плівки, наклеєний на нього, при підсвічуванні точковими джерелами світла 15 створює додаткові ефекти, зв'язані з оптичними можливостями світловідбиваючої плівки Як показано на фіг 3, світлодинамічний пристрій, містить світлопровідний елемент 1 з полірованими поверхнями з дифузно-відбиваючим знаком 2, світлопровідний елемент 3 з неполірованими поверхнями зі знаком 7, виконаним з непрозорого матеріалу, ПОСЛІДОВНІСТЬ ТОЧКО ВИХ джерел світла 15, що представляють собою твердотільні напівпровідникові світлодюди, згуртовані по спектрах випромінювання, для підсвічування світлопровідних елементів 1 і 3 і блок програмного управління 16 режимами включеннявиключення напівпровідникових СВІТЛОДІОДІВ, розміщених всередині захисного корпусу 20 Світлопровідний елемент 1 (див ФігЗ) з полірованими поверхнями є основним носієм інформації, представленої дифузно-відбиваючим знаком 2, що при підсвічуванні точковими джерелами світла 15, яскраво засвічується При цьому, світлопровідний елемент 3 з неполірованими поверхнями створює ефект матового СВІТІННЯ, а розташований на ньому знак 7, виконаний з оптично непрозорого матеріалу забезпечує можливість підбора необхідної колірної гами, тому що світлодюди навіть при змішанні світлових потоків не завжди дають таку можливість Як показано на фіг 5, світлодинамічний пристрій містить світлопровідний елемент 1 з полірованими поверхнями з дифузно-відбиваючим знаком 1 1 , і знаком 12, виконаним з непрозорого матеріалу, світлопровідний елемент 3 з неполірованими поверхнями з комбінованим знаком, що включає в себе дифузно-відбиваючий знак 13 і знак 14, виконаний з непрозорого матеріалу, ПОСЛІДОВНІСТЬ точкових джерел світла 15, що представляють собою твердотільні напівпровідникові світлодюди, згуртовані по спектрах випромінювання, для підсвічування світлопровідних елементів 1 і 3 і блок профамного управління 16 режимами включення-виключення напівпровідникових СВІТЛОДІОДІВ, розміщених всередині захисного корпусу 20 Світлопровідний елемент 1 (див фіг 5) з полірованими поверхнями є основним носієм інформації, представленої дифузно-відбиваючим знаком 1 1 , і знаком 12, виконаним з непрозорого матеріалу, що при підсвічуванні точковими джерелами світла 15, забезпечує можливість підбора необхідної колірної гами При цьому, світлопровідний елемент 8 з неполірованими поверхнями створює ефект матового СВІТІННЯ, а розташований на ньому комбінований знак, при підсвічуванні точковими джерелами світла 15, яскраво засвічується Динамікою підсвічування, а також інтенсивністю і тривалістю включення-виключення точкових джерел світла 15 для підсвічування світлопровідний елементів керує електронно-програмний блок управління 16 точковими джерелами світла (див фіг 7), що працює в такий спосіб Генератор 17 видає стабілізовані коливання частоти, що надходять на вхід тактової частоти мікропроцесора 18 Дані коливання використовуються як основа виконання наступних дій мікропроцесор, обробляючи ВХІДНІ сигнали по програмі, робить складні математичні обчислення для генерації керуючих сигналів 3 мікропроцесора 18 керуючі сигнали, представлені у вигляді TTL-рівнів, надходять на входи драйверів 19, що роблять посилення керуючих сигналів по струму для узгодження з кінцевим світлодюдним навантаженням 15 Для запобігання витікання світлових потоків за межі світлопровідних елементів, можливе застосування світловідбиваючих (дзеркальних) плівок, які наклеєні по торцях По другому варіанту світлодинамічний пристрій, що заявляється, виконаний таким чином Як показано на фіг 4, світлодинамічний пристрій містить світлопровідний елемент 1 з полірованими поверхнями з дифузно-відбиваючим знаком 2, світлопровідний елемент 8 з полірованими поверхнями зі знаком 9, виконаним з оптично прозорого матеріалу, наприклад світлопровідної самоклеючої плівки, і знаком 10, виконаним з непрозорого матеріалу, ПОСЛІДОВНІСТЬ ТОЧКОВИХ джерел світла 15, що представляють собою твердотільні напівпровідникові світлодюди, згуртовані по спектрах випромінювання, для підсвічування світлопровідних елементів 1 і 8 і блок програмного управління 16 режимами включення-виключення напівпровідникових СВІТЛОДІОДІВ, розміщених всередині захисного корпусу 20 Світлопровідний елемент 1 (див фіг 4) з полірованими поверхнями є основним носієм інформації, представленої дифузно-відбиваючим знаком 2, що при підсвічуванні точковими джерелами світла 15, яскраво засвічується При цьому, світлопровідний елемент 8 з полірованими поверхнями є додатковим носієм інформації, представленої знаками 9 і 10, що при підсвічуванні точковими джерелами світла 15 створює додаткові ефекти, забезпечуючи можливість одержання необхідних кольорів і ВІДТІНКІВ Як показано на фіг 6, світлодинамічний пристрій містить світлопровідний елемент 1 з полірованими поверхнями з дифузно-відбиваючим знаком 1 1 , і знаком 12, виконаним з непрозорого матеріалу, світлопровідний елемент 8 з полірованими поверхнями з комбінованим знаком, що включає в себе дифузно-відбиваючий знак 13 і знак 14, виконаний з непрозорого матеріалу, ПОСЛІДОВНІСТЬ точкових джерел світла 15, що представляють собою твердотільні напівпровідникові світлодюди, згуртовані по спектрах випромінювання, для підсвічування світлопровідних елементів 1 і 8 і блок програмного управління 16 режимами включення-виключення напівпровідникових світ 51307 8 Дані коливання використовуються як основа виколодюдів, розміщених всередині захисного корпусу нання наступних дій: мікропроцесор, обробляючи 20. вхідні сигнали по програмі, робить складні матеСвітлопровідний елемент 1 (див. фіг.6) з поліматичні обчислення для генерації керуючих сигнарованими поверхнями є основним носієм інфорлів. З мікропроцесора 18 керуючі сигнали, предмації, представленої дифузно-відбиваючим знаком ставлені у вигляді TTL-рівнів, надходять на входи 11, і знаком 12, виконаним з прозорого матеріалу, драйверів 19, що роблять посилення керуючих що при підсвічуванні точковими джерелами світла сигналів по струму для узгодження з кінцевим сві15, забезпечує можливість підбора необхідної котлодіодним навантаженням 15. лірної гами. При цьому, світлопровідний елемент 8 з полірованими поверхнями є додатковим носієм Для запобігання витікання світлових потоків за інформації, а розташований на ньому комбіновамежі світлопровідних елементів, можливе застосуний знак, при підсвічуванні точковими джерелами вання світловідбиваючих (дзеркальних) плівок, які світла 15, яскраво засвічується. наклеєні по торцях. Динамікою підсвічування, а також інтенсивнісВинахід, що заявляється, по двох варіантах є тю і тривалістю включення-виключення точкових перспективним для використання в різних обласджерел світла 15 для підсвічування світлопровідтях. Крім області реклами пристрій може знайти них елементів керує електронно-програмний блок застосування в інтер'єрному оформленні приміуправління 16 точковими джерелами світла (див. щень і в створенні фірмового стилю. На його оснофіг.7), що працює в такий спосіб. Генератор 17 ві можуть бути виконані декоративні світильникивидає стабілізовані коливання частоти, що надхокаганці, стільниці барних столів, вітрини, настінні дять на вхід тактової частоти мікропроцесора 18. або настольні годинники і т.д. 2 # > Фк.2 Фт1 1 З 51307 JZ. V« 7 10
