Пристрій для накопичення інформації системи захисту

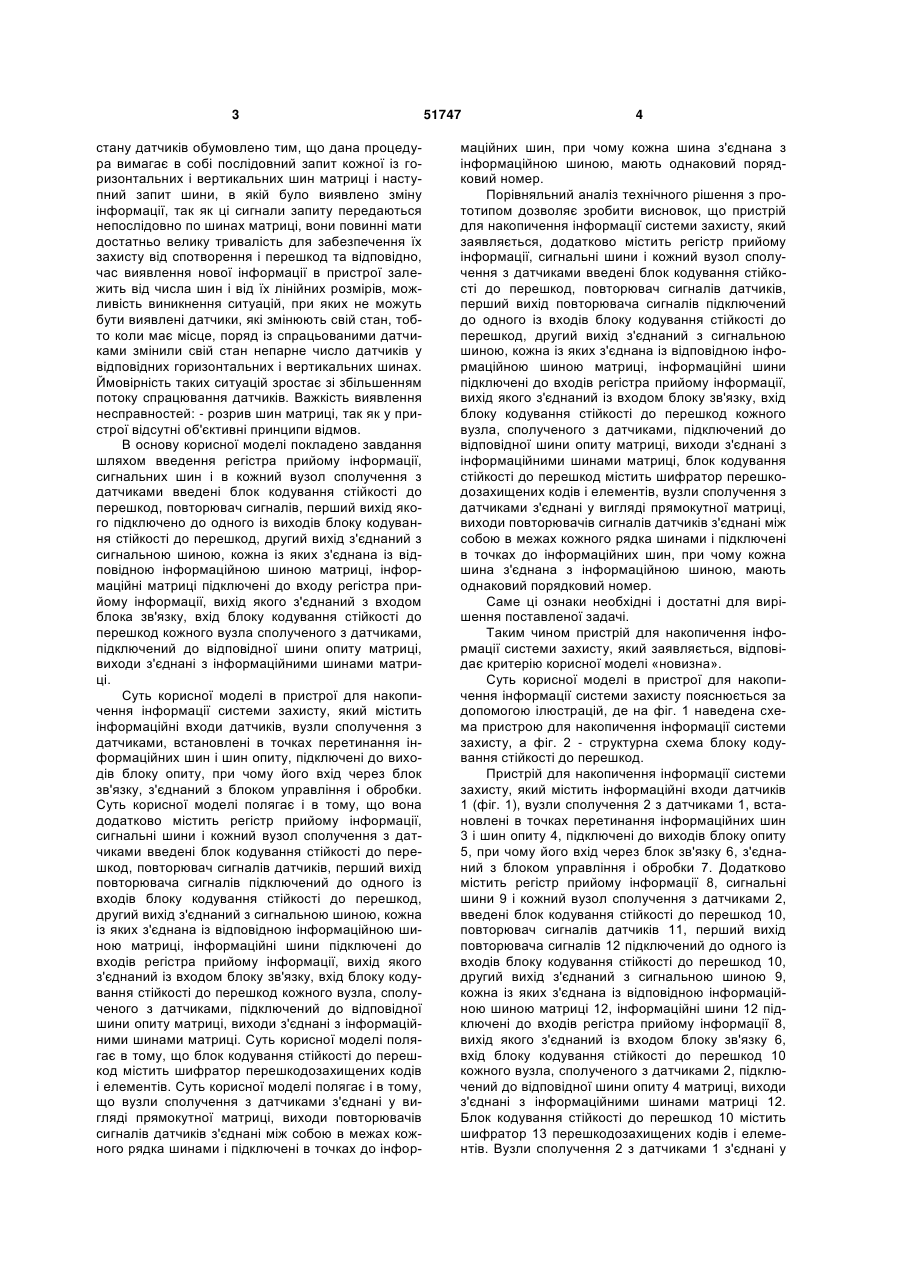

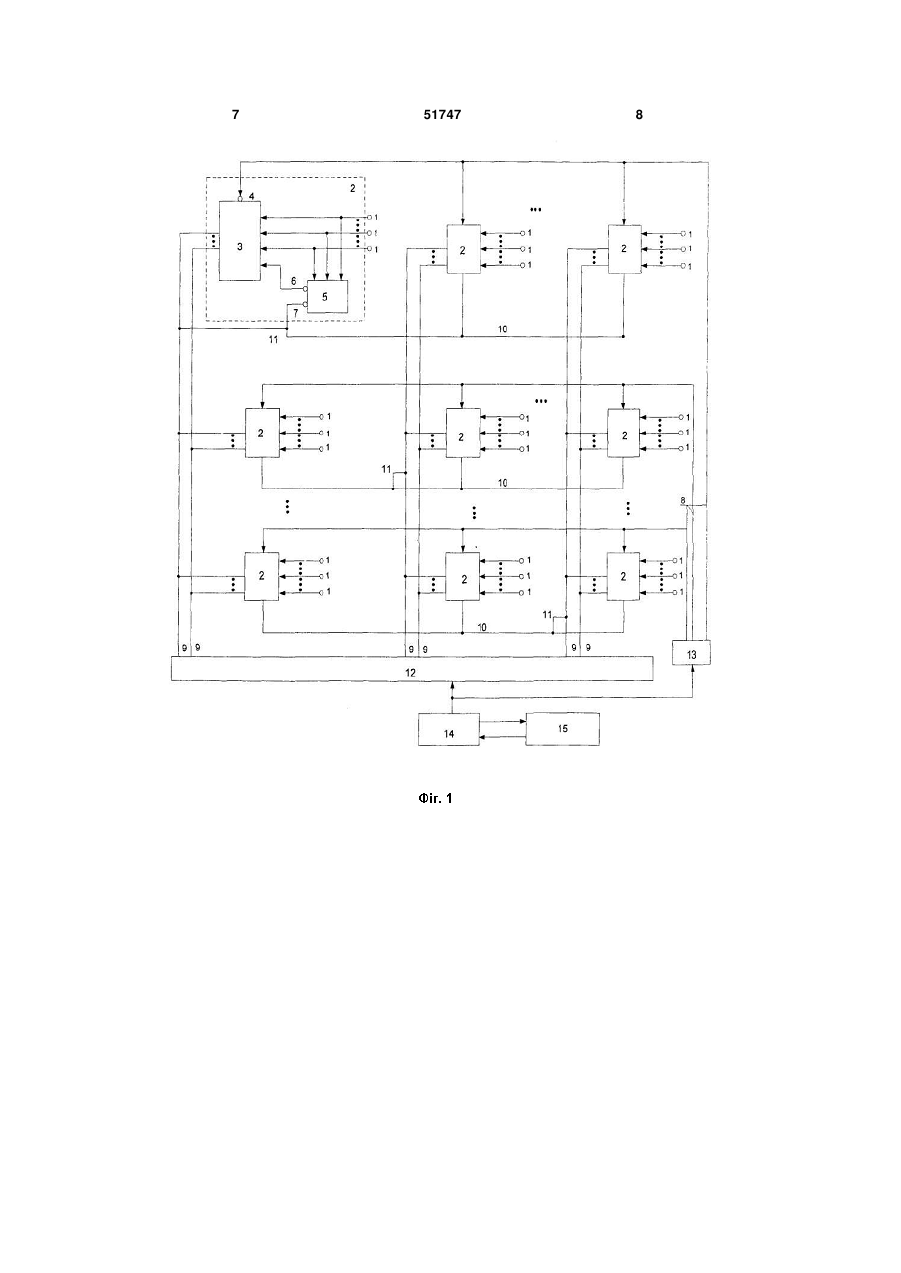

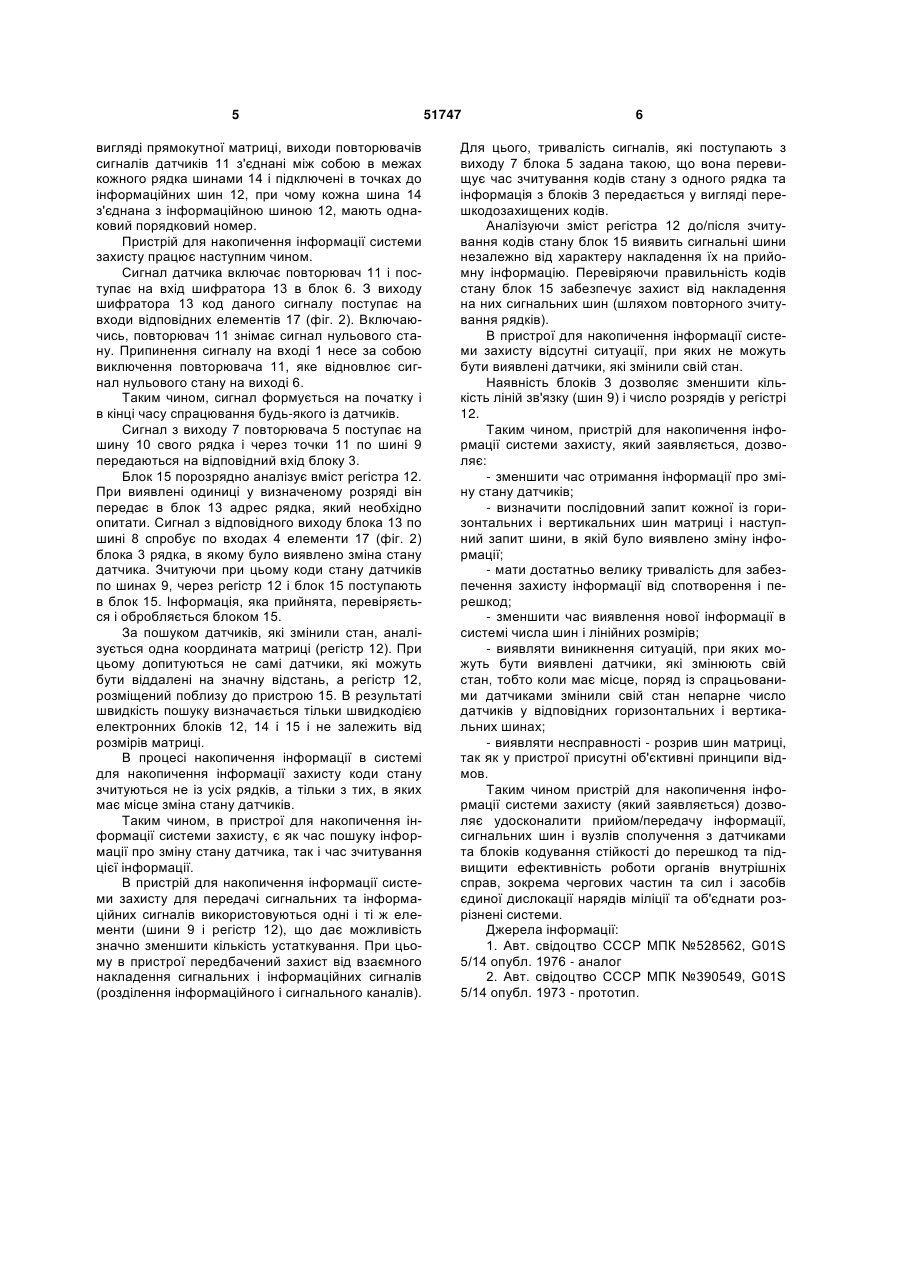

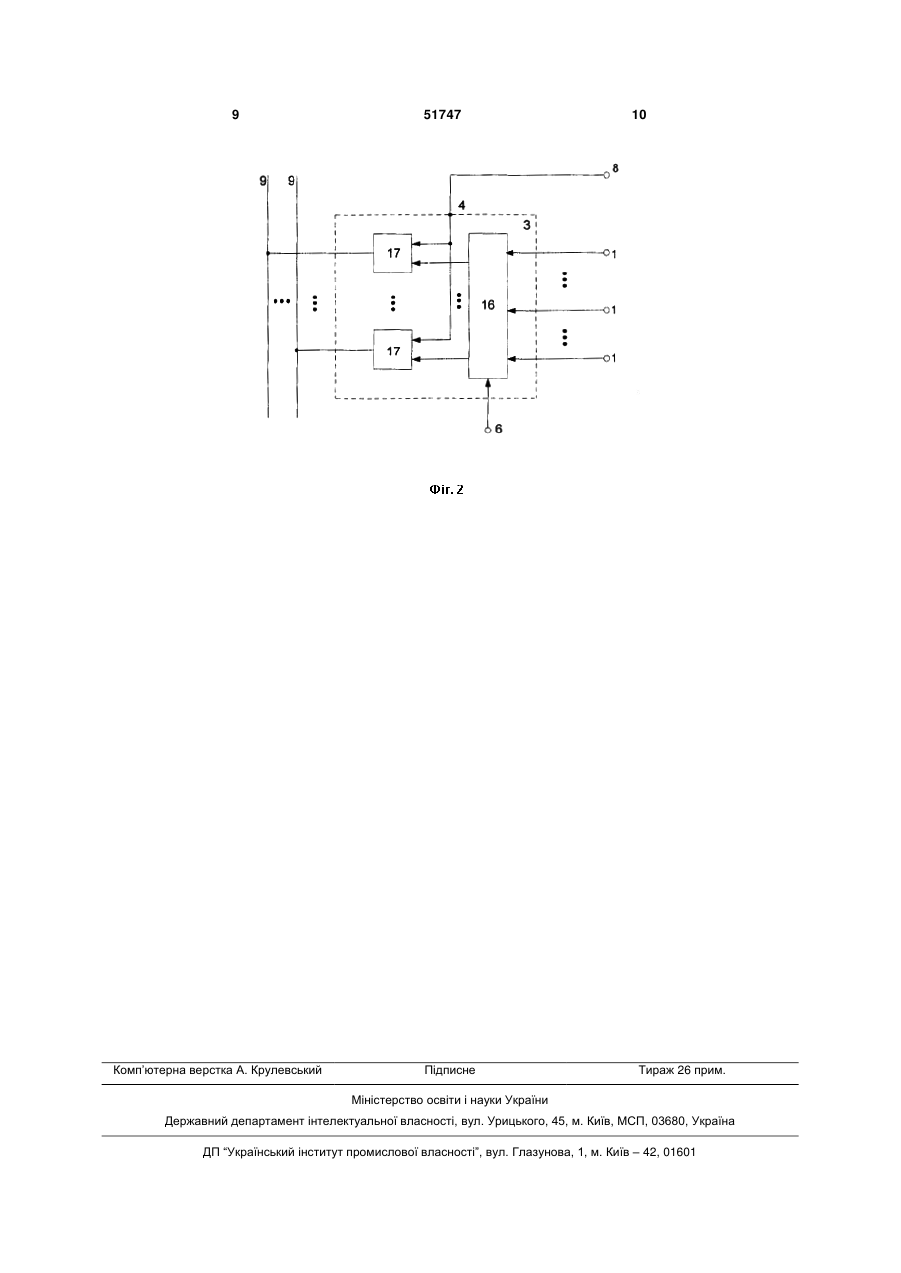

1. Пристрій для накопичення інформації системи захисту, який містить інформаційні входи датчиків, вузли сполучення з датчиками, встановлені в точках перетинання інформаційних шин і шин опиту, підключені до виходів блока опиту, причому його вхід через блок зв'язку з'єднаний з блоком управління і обробки, який відрізняється тим, що він додатково містить регістр прийому інформації, сигнальні шини і в кожний вузол сполучення з датчиками введені блок кодування стійкості до перешкод, повторювач сигналів датчиків, при цьому перший вихід повторювача сигналів підключений до одного із входів блока кодування U 1 3 стану датчиків обумовлено тим, що дана процедура вимагає в собі послідовний запит кожної із горизонтальних і вертикальних шин матриці і наступний запит шини, в якій було виявлено зміну інформації, так як ці сигнали запиту передаються непослідовно по шинах матриці, вони повинні мати достатньо велику тривалість для забезпечення їх захисту від спотворення і перешкод та відповідно, час виявлення нової інформації в пристрої залежить від числа шин і від їх лінійних розмірів, можливість виникнення ситуацій, при яких не можуть бути виявлені датчики, які змінюють свій стан, тобто коли має місце, поряд із спрацьованими датчиками змінили свій стан непарне число датчиків у відповідних горизонтальних і вертикальних шинах. Ймовірність таких ситуацій зростає зі збільшенням потоку спрацювання датчиків. Важкість виявлення несправностей: - розрив шин матриці, так як у пристрої відсутні об'єктивні принципи відмов. В основу корисної моделі покладено завдання шляхом введення регістра прийому інформації, сигнальних шин і в кожний вузол сполучення з датчиками введені блок кодування стійкості до перешкод, повторювач сигналів, перший вихід якого підключено до одного із виходів блоку кодування стійкості до перешкод, другий вихід з'єднаний з сигнальною шиною, кожна із яких з'єднана із відповідною інформаційною шиною матриці, інформаційні матриці підключені до входу регістра прийому інформації, вихід якого з'єднаний з входом блока зв'язку, вхід блоку кодування стійкості до перешкод кожного вузла сполученого з датчиками, підключений до відповідної шини опиту матриці, виходи з'єднані з інформаційними шинами матриці. Суть корисної моделі в пристрої для накопичення інформації системи захисту, який містить інформаційні входи датчиків, вузли сполучення з датчиками, встановлені в точках перетинання інформаційних шин і шин опиту, підключені до виходів блоку опиту, при чому його вхід через блок зв'язку, з'єднаний з блоком управління і обробки. Суть корисної моделі полягає і в тому, що вона додатково містить регістр прийому інформації, сигнальні шини і кожний вузол сполучення з датчиками введені блок кодування стійкості до перешкод, повторювач сигналів датчиків, перший вихід повторювача сигналів підключений до одного із входів блоку кодування стійкості до перешкод, другий вихід з'єднаний з сигнальною шиною, кожна із яких з'єднана із відповідною інформаційною шиною матриці, інформаційні шини підключені до входів регістра прийому інформації, вихід якого з'єднаний із входом блоку зв'язку, вхід блоку кодування стійкості до перешкод кожного вузла, сполученого з датчиками, підключений до відповідної шини опиту матриці, виходи з'єднані з інформаційними шинами матриці. Суть корисної моделі полягає в тому, що блок кодування стійкості до перешкод містить шифратор перешкодозахищених кодів і елементів. Суть корисної моделі полягає і в тому, що вузли сполучення з датчиками з'єднані у вигляді прямокутної матриці, виходи повторювачів сигналів датчиків з'єднані між собою в межах кожного рядка шинами і підключені в точках до інфор 51747 4 маційних шин, при чому кожна шина з'єднана з інформаційною шиною, мають однаковий порядковий номер. Порівняльний аналіз технічного рішення з прототипом дозволяє зробити висновок, що пристрій для накопичення інформації системи захисту, який заявляється, додатково містить регістр прийому інформації, сигнальні шини і кожний вузол сполучення з датчиками введені блок кодування стійкості до перешкод, повторювач сигналів датчиків, перший вихід повторювача сигналів підключений до одного із входів блоку кодування стійкості до перешкод, другий вихід з'єднаний з сигнальною шиною, кожна із яких з'єднана із відповідною інформаційною шиною матриці, інформаційні шини підключені до входів регістра прийому інформації, вихід якого з'єднаний із входом блоку зв'язку, вхід блоку кодування стійкості до перешкод кожного вузла, сполученого з датчиками, підключений до відповідної шини опиту матриці, виходи з'єднані з інформаційними шинами матриці, блок кодування стійкості до перешкод містить шифратор перешкодозахищених кодів і елементів, вузли сполучення з датчиками з'єднані у вигляді прямокутної матриці, виходи повторювачів сигналів датчиків з'єднані між собою в межах кожного рядка шинами і підключені в точках до інформаційних шин, при чому кожна шина з'єднана з інформаційною шиною, мають однаковий порядковий номер. Саме ці ознаки необхідні і достатні для вирішення поставленої задачі. Таким чином пристрій для накопичення інформації системи захисту, який заявляється, відповідає критерію корисної моделі «новизна». Суть корисної моделі в пристрої для накопичення інформації системи захисту пояснюється за допомогою ілюстрацій, де на фіг. 1 наведена схема пристрою для накопичення інформації системи захисту, а фіг. 2 - структурна схема блоку кодування стійкості до перешкод. Пристрій для накопичення інформації системи захисту, який містить інформаційні входи датчиків 1 (фіг. 1), вузли сполучення 2 з датчиками 1, встановлені в точках перетинання інформаційних шин 3 і шин опиту 4, підключені до виходів блоку опиту 5, при чому його вхід через блок зв'язку 6, з'єднаний з блоком управління і обробки 7. Додатково містить регістр прийому інформації 8, сигнальні шини 9 і кожний вузол сполучення з датчиками 2, введені блок кодування стійкості до перешкод 10, повторювач сигналів датчиків 11, перший вихід повторювача сигналів 12 підключений до одного із входів блоку кодування стійкості до перешкод 10, другий вихід з'єднаний з сигнальною шиною 9, кожна із яких з'єднана із відповідною інформаційною шиною матриці 12, інформаційні шини 12 підключені до входів регістра прийому інформації 8, вихід якого з'єднаний із входом блоку зв'язку 6, вхід блоку кодування стійкості до перешкод 10 кожного вузла, сполученого з датчиками 2, підключений до відповідної шини опиту 4 матриці, виходи з'єднані з інформаційними шинами матриці 12. Блок кодування стійкості до перешкод 10 містить шифратор 13 перешкодозахищених кодів і елементів. Вузли сполучення 2 з датчиками 1 з'єднані у 5 вигляді прямокутної матриці, виходи повторювачів сигналів датчиків 11 з'єднані між собою в межах кожного рядка шинами 14 і підключені в точках до інформаційних шин 12, при чому кожна шина 14 з'єднана з інформаційною шиною 12, мають однаковий порядковий номер. Пристрій для накопичення інформації системи захисту працює наступним чином. Сигнал датчика включає повторювач 11 і поступає на вхід шифратора 13 в блок 6. З виходу шифратора 13 код даного сигналу поступає на входи відповідних елементів 17 (фіг. 2). Включаючись, повторювач 11 знімає сигнал нульового стану. Припинення сигналу на вході 1 несе за собою виключення повторювача 11, яке відновлює сигнал нульового стану на виході 6. Таким чином, сигнал формується на початку і в кінці часу спрацювання будь-якого із датчиків. Сигнал з виходу 7 повторювача 5 поступає на шину 10 свого рядка і через точки 11 по шині 9 передаються на відповідний вхід блоку 3. Блок 15 порозрядно аналізує вміст регістра 12. При виявлені одиниці у визначеному розряді він передає в блок 13 адрес рядка, який необхідно опитати. Сигнал з відповідного виходу блока 13 по шині 8 спробує по входах 4 елементи 17 (фіг. 2) блока 3 рядка, в якому було виявлено зміна стану датчика. Зчитуючи при цьому коди стану датчиків по шинах 9, через регістр 12 і блок 15 поступають в блок 15. Інформація, яка прийнята, перевіряється і обробляється блоком 15. За пошуком датчиків, які змінили стан, аналізується одна координата матриці (регістр 12). При цьому допитуються не самі датчики, які можуть бути віддалені на значну відстань, а регістр 12, розміщений поблизу до пристрою 15. В результаті швидкість пошуку визначається тільки швидкодією електронних блоків 12, 14 і 15 і не залежить від розмірів матриці. В процесі накопичення інформації в системі для накопичення інформації захисту коди стану зчитуються не із усіх рядків, а тільки з тих, в яких має місце зміна стану датчиків. Таким чином, в пристрої для накопичення інформації системи захисту, є як час пошуку інформації про зміну стану датчика, так і час зчитування цієї інформації. В пристрій для накопичення інформації системи захисту для передачі сигнальних та інформаційних сигналів використовуються одні і ті ж елементи (шини 9 і регістр 12), що дає можливість значно зменшити кількість устаткування. При цьому в пристрої передбачений захист від взаємного накладення сигнальних і інформаційних сигналів (розділення інформаційного і сигнального каналів). 51747 6 Для цього, тривалість сигналів, які поступають з виходу 7 блока 5 задана такою, що вона перевищує час зчитування кодів стану з одного рядка та інформація з блоків 3 передається у вигляді перешкодозахищених кодів. Аналізуючи зміст регістра 12 до/після зчитування кодів стану блок 15 виявить сигнальні шини незалежно від характеру накладення їх на прийомну інформацію. Перевіряючи правильність кодів стану блок 15 забезпечує захист від накладення на них сигнальних шин (шляхом повторного зчитування рядків). В пристрої для накопичення інформації системи захисту відсутні ситуації, при яких не можуть бути виявлені датчики, які змінили свій стан. Наявність блоків 3 дозволяє зменшити кількість ліній зв'язку (шин 9) і число розрядів у регістрі 12. Таким чином, пристрій для накопичення інформації системи захисту, який заявляється, дозволяє: - зменшити час отримання інформації про зміну стану датчиків; - визначити послідовний запит кожної із горизонтальних і вертикальних шин матриці і наступний запит шини, в якій було виявлено зміну інформації; - мати достатньо велику тривалість для забезпечення захисту інформації від спотворення і перешкод; - зменшити час виявлення нової інформації в системі числа шин і лінійних розмірів; - виявляти виникнення ситуацій, при яких можуть бути виявлені датчики, які змінюють свій стан, тобто коли має місце, поряд із спрацьованими датчиками змінили свій стан непарне число датчиків у відповідних горизонтальних і вертикальних шинах; - виявляти несправності - розрив шин матриці, так як у пристрої присутні об'єктивні принципи відмов. Таким чином пристрій для накопичення інформації системи захисту (який заявляється) дозволяє удосконалити прийом/передачу інформації, сигнальних шин і вузлів сполучення з датчиками та блоків кодування стійкості до перешкод та підвищити ефективність роботи органів внутрішніх справ, зокрема чергових частин та сил і засобів єдиної дислокації нарядів міліції та об'єднати розрізнені системи. Джерела інформації: 1. Авт. свідоцтво СССР МПК №528562, G01S 5/14 опубл. 1976 - аналог 2. Авт. свідоцтво СССР МПК №390549, G01S 5/14 опубл. 1973 - прототип. 7 51747 8 9 Комп’ютерна верстка А. Крулевський 51747 Підписне 10 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
