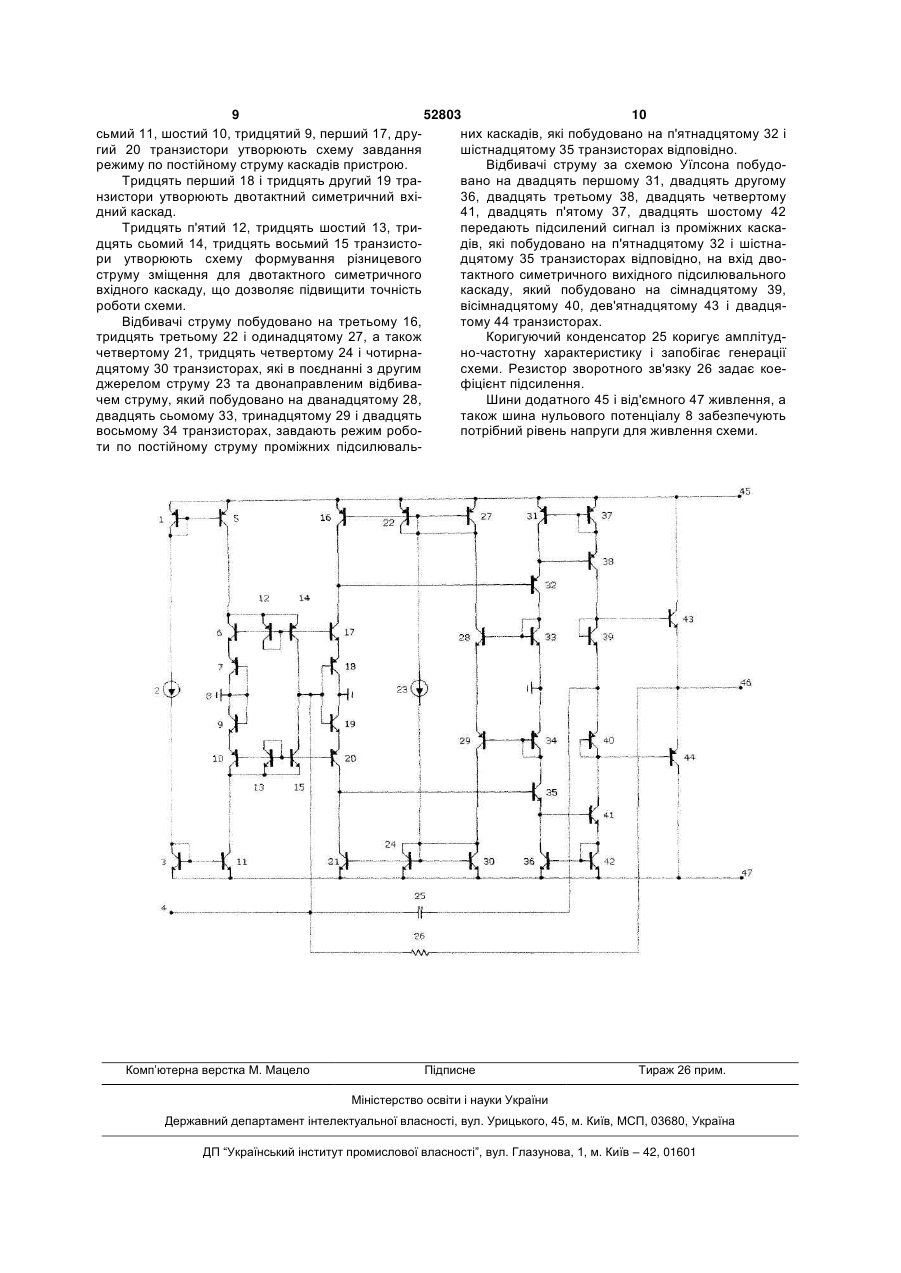

Двотактний симетричний підсилювач струму

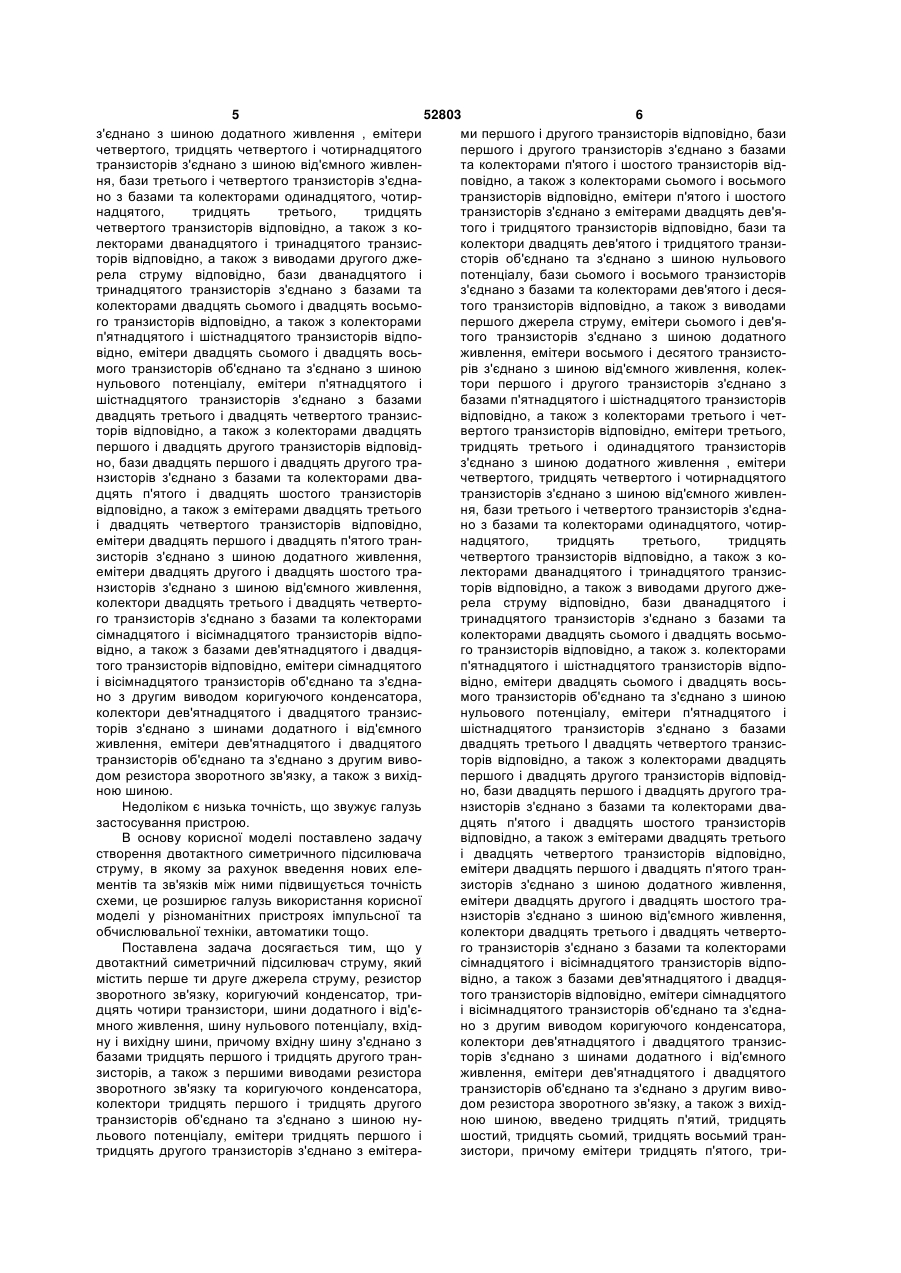

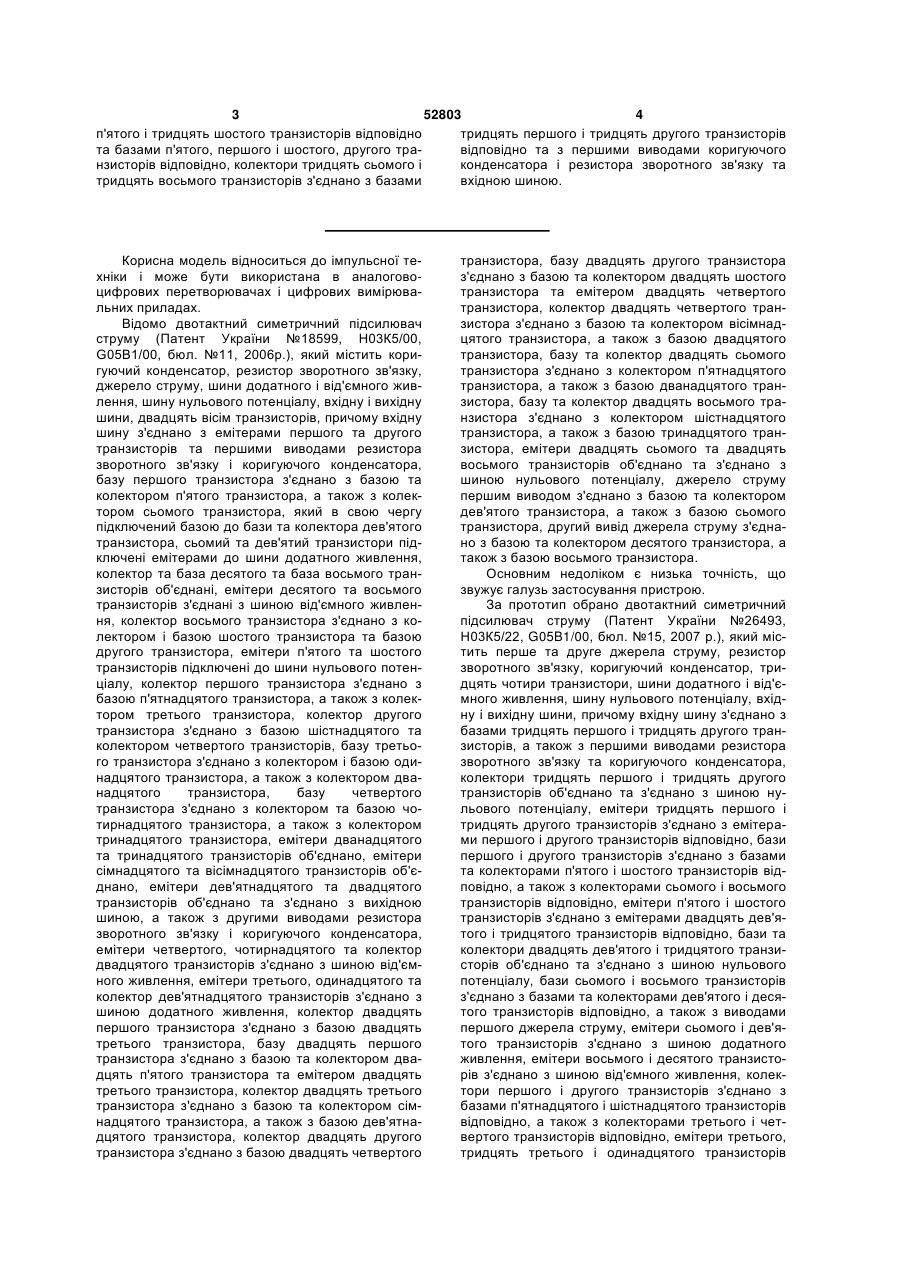

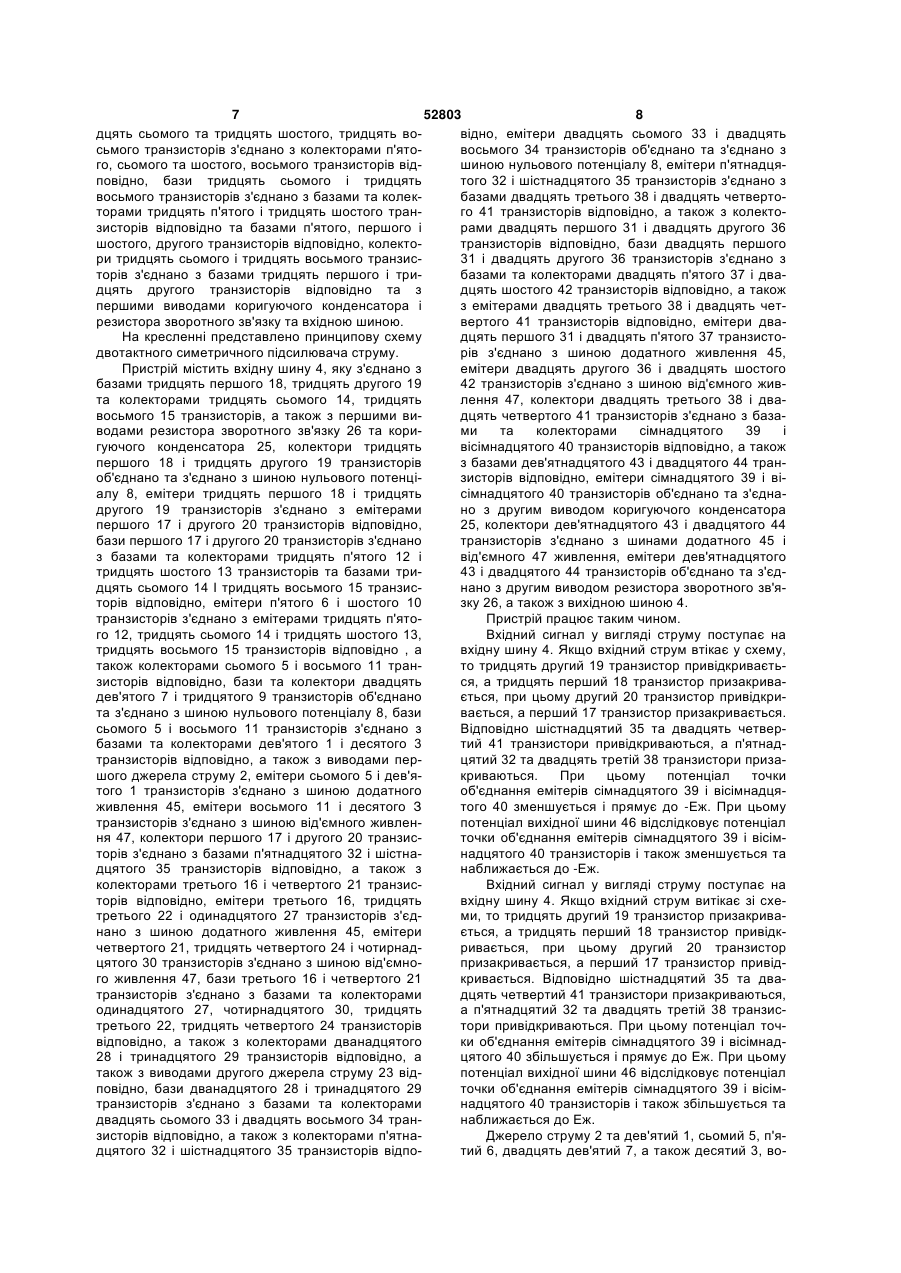

Двотактний симетричний підсилювач струму, який містить перше та друге джерела струму, резистор зворотного зв'язку, коригуючий конденсатор, тридцять чотири транзистори, шини додатного і від'ємного живлення, шину нульового потенціалу, вхідну і вихідну шини, причому вхідну шину з'єднано з базами тридцять першого і тридцять другого транзисторів, а також з першими виводами резистора зворотного зв'язку та коригуючого конденсатора, колектори тридцять першого і тридцять другого транзисторів об'єднано та з'єднано з шиною нульового потенціалу, емітери тридцять першого і тридцять другого транзисторів з'єднано з емітерами першого і другого транзисторів відповідно, бази першого і другого транзисторів з'єднано з базами та колекторами п'ятого і шостого транзисторів відповідно, а також з колекторами сьомого і восьмого транзисторів відповідно, емітери п'ятого і шостого транзисторів з'єднано з емітерами двадцять дев'ятого і тридцятого транзисторів відповідно, бази та колектори двадцять дев'ятого і тридцятого транзисторів об'єднано та з'єднано з шиною нульового потенціалу, бази сьомого і восьмого транзисторів з'єднано з базами та колекторами дев'ятого і десятого транзисторів відповідно, а також з виводами першого джерела струму, емітери сьомого і дев'ятого транзисторів з'єднано з шиною додатного живлення, емітери восьмого і десятого транзисторів з'єднано з шиною від'ємного живлення, колектори першого і другого транзисторів з'єднано з базами п'ятнадцятого і шістнадцятого транзисторів відповідно, а також з колекторами третього і четвертого транзисторів відповідно, емітери третього, тридцять третього і одинадцятого транзисторів з'єднано з шиною додатного живлення, емітери четвертого, тридцять четвертого і чотирнадцятого транзисторів з'єднано з шиною від'ємного живлення, бази третього і четвертого 2 (19) 1 3 52803 4 п'ятого і тридцять шостого транзисторів відповідно тридцять першого і тридцять другого транзисторів та базами п'ятого, першого і шостого, другого травідповідно та з першими виводами коригуючого нзисторів відповідно, колектори тридцять сьомого і конденсатора і резистора зворотного зв'язку та тридцять восьмого транзисторів з'єднано з базами вхідною шиною. Корисна модель відноситься до імпульсної техніки і може бути використана в аналоговоцифрових перетворювачах і цифрових вимірювальних приладах. Відомо двотактний симетричний підсилювач струму (Патент України №18599, Н03К5/00, G05B1/00, бюл. №11, 2006р.), який містить коригуючий конденсатор, резистор зворотного зв'язку, джерело струму, шини додатного і від'ємного живлення, шину нульового потенціалу, вхідну і вихідну шини, двадцять вісім транзисторів, причому вхідну шину з'єднано з емітерами першого та другого транзисторів та першими виводами резистора зворотного зв'язку і коригуючого конденсатора, базу першого транзистора з'єднано з базою та колектором п'ятого транзистора, а також з колектором сьомого транзистора, який в свою чергу підключений базою до бази та колектора дев'ятого транзистора, сьомий та дев'ятий транзистори підключені емітерами до шини додатного живлення, колектор та база десятого та база восьмого транзисторів об'єднані, емітери десятого та восьмого транзисторів з'єднані з шиною від'ємного живлення, колектор восьмого транзистора з'єднано з колектором і базою шостого транзистора та базою другого транзистора, емітери п'ятого та шостого транзисторів підключені до шини нульового потенціалу, колектор першого транзистора з'єднано з базою п'ятнадцятого транзистора, а також з колектором третього транзистора, колектор другого транзистора з'єднано з базою шістнадцятого та колектором четвертого транзисторів, базу третього транзистора з'єднано з колектором і базою одинадцятого транзистора, а також з колектором дванадцятого транзистора, базу четвертого транзистора з'єднано з колектором та базою чотирнадцятого транзистора, а також з колектором тринадцятого транзистора, емітери дванадцятого та тринадцятого транзисторів об'єднано, емітери сімнадцятого та вісімнадцятого транзисторів об'єднано, емітери дев'ятнадцятого та двадцятого транзисторів об'єднано та з'єднано з вихідною шиною, а також з другими виводами резистора зворотного зв'язку і коригуючого конденсатора, емітери четвертого, чотирнадцятого та колектор двадцятого транзисторів з'єднано з шиною від'ємного живлення, емітери третього, одинадцятого та колектор дев'ятнадцятого транзисторів з'єднано з шиною додатного живлення, колектор двадцять першого транзистора з'єднано з базою двадцять третього транзистора, базу двадцять першого транзистора з'єднано з базою та колектором двадцять п'ятого транзистора та емітером двадцять третього транзистора, колектор двадцять третього транзистора з'єднано з базою та колектором сімнадцятого транзистора, а також з базою дев'ятнадцятого транзистора, колектор двадцять другого транзистора з'єднано з базою двадцять четвертого транзистора, базу двадцять другого транзистора з'єднано з базою та колектором двадцять шостого транзистора та емітером двадцять четвертого транзистора, колектор двадцять четвертого транзистора з'єднано з базою та колектором вісімнадцятого транзистора, а також з базою двадцятого транзистора, базу та колектор двадцять сьомого транзистора з'єднано з колектором п'ятнадцятого транзистора, а також з базою дванадцятого транзистора, базу та колектор двадцять восьмого транзистора з'єднано з колектором шістнадцятого транзистора, а також з базою тринадцятого транзистора, емітери двадцять сьомого та двадцять восьмого транзисторів об'єднано та з'єднано з шиною нульового потенціалу, джерело струму першим виводом з'єднано з базою та колектором дев'ятого транзистора, а також з базою сьомого транзистора, другий вивід джерела струму з'єднано з базою та колектором десятого транзистора, а також з базою восьмого транзистора. Основним недоліком є низька точність, що звужує галузь застосування пристрою. За прототип обрано двотактний симетричний підсилювач струму (Патент України №26493, Н03К5/22, G05B1/00, бюл. №15, 2007 p.), який містить перше та друге джерела струму, резистор зворотного зв'язку, коригуючий конденсатор, тридцять чотири транзистори, шини додатного і від'ємного живлення, шину нульового потенціалу, вхідну і вихідну шини, причому вхідну шину з'єднано з базами тридцять першого і тридцять другого транзисторів, а також з першими виводами резистора зворотного зв'язку та коригуючого конденсатора, колектори тридцять першого і тридцять другого транзисторів об'єднано та з'єднано з шиною нульового потенціалу, емітери тридцять першого і тридцять другого транзисторів з'єднано з емітерами першого і другого транзисторів відповідно, бази першого і другого транзисторів з'єднано з базами та колекторами п'ятого і шостого транзисторів відповідно, а також з колекторами сьомого і восьмого транзисторів відповідно, емітери п'ятого і шостого транзисторів з'єднано з емітерами двадцять дев'ятого і тридцятого транзисторів відповідно, бази та колектори двадцять дев'ятого і тридцятого транзисторів об'єднано та з'єднано з шиною нульового потенціалу, бази сьомого і восьмого транзисторів з'єднано з базами та колекторами дев'ятого і десятого транзисторів відповідно, а також з виводами першого джерела струму, емітери сьомого і дев'ятого транзисторів з'єднано з шиною додатного живлення, емітери восьмого і десятого транзисторів з'єднано з шиною від'ємного живлення, колектори першого і другого транзисторів з'єднано з базами п'ятнадцятого і шістнадцятого транзисторів відповідно, а також з колекторами третього і четвертого транзисторів відповідно, емітери третього, тридцять третього і одинадцятого транзисторів 5 52803 6 з'єднано з шиною додатного живлення , емітери ми першого і другого транзисторів відповідно, бази четвертого, тридцять четвертого і чотирнадцятого першого і другого транзисторів з'єднано з базами транзисторів з'єднано з шиною від'ємного живлента колекторами п'ятого і шостого транзисторів відня, бази третього і четвертого транзисторів з'єднаповідно, а також з колекторами сьомого і восьмого но з базами та колекторами одинадцятого, чотиртранзисторів відповідно, емітери п'ятого і шостого надцятого, тридцять третього, тридцять транзисторів з'єднано з емітерами двадцять дев'ячетвертого транзисторів відповідно, а також з котого і тридцятого транзисторів відповідно, бази та лекторами дванадцятого і тринадцятого транзисколектори двадцять дев'ятого і тридцятого транзиторів відповідно, а також з виводами другого джесторів об'єднано та з'єднано з шиною нульового рела струму відповідно, бази дванадцятого і потенціалу, бази сьомого і восьмого транзисторів тринадцятого транзисторів з'єднано з базами та з'єднано з базами та колекторами дев'ятого і десяколекторами двадцять сьомого і двадцять восьмотого транзисторів відповідно, а також з виводами го транзисторів відповідно, а також з колекторами першого джерела струму, емітери сьомого і дев'яп'ятнадцятого і шістнадцятого транзисторів відпотого транзисторів з'єднано з шиною додатного відно, емітери двадцять сьомого і двадцять восьживлення, емітери восьмого і десятого транзистомого транзисторів об'єднано та з'єднано з шиною рів з'єднано з шиною від'ємного живлення, колекнульового потенціалу, емітери п'ятнадцятого і тори першого і другого транзисторів з'єднано з шістнадцятого транзисторів з'єднано з базами базами п'ятнадцятого і шістнадцятого транзисторів двадцять третього і двадцять четвертого транзисвідповідно, а також з колекторами третього і четторів відповідно, а також з колекторами двадцять вертого транзисторів відповідно, емітери третього, першого і двадцять другого транзисторів відповідтридцять третього і одинадцятого транзисторів но, бази двадцять першого і двадцять другого траз'єднано з шиною додатного живлення , емітери нзисторів з'єднано з базами та колекторами двачетвертого, тридцять четвертого і чотирнадцятого дцять п'ятого і двадцять шостого транзисторів транзисторів з'єднано з шиною від'ємного живленвідповідно, а також з емітерами двадцять третього ня, бази третього і четвертого транзисторів з'єднаі двадцять четвертого транзисторів відповідно, но з базами та колекторами одинадцятого, чотиремітери двадцять першого і двадцять п'ятого траннадцятого, тридцять третього, тридцять зисторів з'єднано з шиною додатного живлення, четвертого транзисторів відповідно, а також з коемітери двадцять другого і двадцять шостого тралекторами дванадцятого і тринадцятого транзиснзисторів з'єднано з шиною від'ємного живлення, торів відповідно, а також з виводами другого джеколектори двадцять третього і двадцять четверторела струму відповідно, бази дванадцятого і го транзисторів з'єднано з базами та колекторами тринадцятого транзисторів з'єднано з базами та сімнадцятого і вісімнадцятого транзисторів відпоколекторами двадцять сьомого і двадцять восьмовідно, а також з базами дев'ятнадцятого і двадцяго транзисторів відповідно, а також з. колекторами того транзисторів відповідно, емітери сімнадцятого п'ятнадцятого і шістнадцятого транзисторів відпоі вісімнадцятого транзисторів об'єднано та з'єднавідно, емітери двадцять сьомого і двадцять восьно з другим виводом коригуючого конденсатора, мого транзисторів об'єднано та з'єднано з шиною колектори дев'ятнадцятого і двадцятого транзиснульового потенціалу, емітери п'ятнадцятого і торів з'єднано з шинами додатного і від'ємного шістнадцятого транзисторів з'єднано з базами живлення, емітери дев'ятнадцятого і двадцятого двадцять третього І двадцять четвертого транзистранзисторів об'єднано та з'єднано з другим вивоторів відповідно, а також з колекторами двадцять дом резистора зворотного зв'язку, а також з вихідпершого і двадцять другого транзисторів відповідною шиною. но, бази двадцять першого і двадцять другого траНедоліком є низька точність, що звужує галузь нзисторів з'єднано з базами та колекторами двазастосування пристрою. дцять п'ятого і двадцять шостого транзисторів В основу корисної моделі поставлено задачу відповідно, а також з емітерами двадцять третього створення двотактного симетричного підсилювача і двадцять четвертого транзисторів відповідно, струму, в якому за рахунок введення нових елеемітери двадцять першого і двадцять п'ятого транментів та зв'язків між ними підвищується точність зисторів з'єднано з шиною додатного живлення, схеми, це розширює галузь використання корисної емітери двадцять другого і двадцять шостого трамоделі у різноманітних пристроях імпульсної та нзисторів з'єднано з шиною від'ємного живлення, обчислювальної техніки, автоматики тощо. колектори двадцять третього і двадцять четвертоПоставлена задача досягається тим, що у го транзисторів з'єднано з базами та колекторами двотактний симетричний підсилювач струму, який сімнадцятого і вісімнадцятого транзисторів відпомістить перше ти друге джерела струму, резистор відно, а також з базами дев'ятнадцятого і двадцязворотного зв'язку, коригуючий конденсатор, тритого транзисторів відповідно, емітери сімнадцятого дцять чотири транзистори, шини додатного і від'єі вісімнадцятого транзисторів об'єднано та з'єднамного живлення, шину нульового потенціалу, вхідно з другим виводом коригуючого конденсатора, ну і вихідну шини, причому вхідну шину з'єднано з колектори дев'ятнадцятого і двадцятого транзисбазами тридцять першого і тридцять другого транторів з'єднано з шинами додатного і від'ємного зисторів, а також з першими виводами резистора живлення, емітери дев'ятнадцятого і двадцятого зворотного зв'язку та коригуючого конденсатора, транзисторів об'єднано та з'єднано з другим вивоколектори тридцять першого і тридцять другого дом резистора зворотного зв'язку, а також з вихідтранзисторів об'єднано та з'єднано з шиною нуною шиною, введено тридцять п'ятий, тридцять льового потенціалу, емітери тридцять першого і шостий, тридцять сьомий, тридцять восьмий трантридцять другого транзисторів з'єднано з емітеразистори, причому емітери тридцять п'ятого, три 7 52803 8 дцять сьомого та тридцять шостого, тридцять вовідно, емітери двадцять сьомого 33 і двадцять сьмого транзисторів з'єднано з колекторами п'ятовосьмого 34 транзисторів об'єднано та з'єднано з го, сьомого та шостого, восьмого транзисторів відшиною нульового потенціалу 8, емітери п'ятнадцяповідно, бази тридцять сьомого і тридцять того 32 і шістнадцятого 35 транзисторів з'єднано з восьмого транзисторів з'єднано з базами та колекбазами двадцять третього 38 і двадцять четвертоторами тридцять п'ятого і тридцять шостого транго 41 транзисторів відповідно, а також з колектозисторів відповідно та базами п'ятого, першого і рами двадцять першого 31 і двадцять другого 36 шостого, другого транзисторів відповідно, колектотранзисторів відповідно, бази двадцять першого ри тридцять сьомого і тридцять восьмого транзис31 і двадцять другого 36 транзисторів з'єднано з торів з'єднано з базами тридцять першого і трибазами та колекторами двадцять п'ятого 37 і двадцять другого транзисторів відповідно та з дцять шостого 42 транзисторів відповідно, а також першими виводами коригуючого конденсатора і з емітерами двадцять третього 38 і двадцять четрезистора зворотного зв'язку та вхідною шиною. вертого 41 транзисторів відповідно, емітери дваНа кресленні представлено принципову схему дцять першого 31 і двадцять п'ятого 37 транзистодвотактного симетричного підсилювача струму. рів з'єднано з шиною додатного живлення 45, Пристрій містить вхідну шину 4, яку з'єднано з емітери двадцять другого 36 і двадцять шостого базами тридцять першого 18, тридцять другого 19 42 транзисторів з'єднано з шиною від'ємного живта колекторами тридцять сьомого 14, тридцять лення 47, колектори двадцять третього 38 і двавосьмого 15 транзисторів, а також з першими видцять четвертого 41 транзисторів з'єднано з базаводами резистора зворотного зв'язку 26 та корими та колекторами сімнадцятого 39 і гуючого конденсатора 25, колектори тридцять вісімнадцятого 40 транзисторів відповідно, а також першого 18 і тридцять другого 19 транзисторів з базами дев'ятнадцятого 43 і двадцятого 44 траноб'єднано та з'єднано з шиною нульового потенцізисторів відповідно, емітери сімнадцятого 39 і віалу 8, емітери тридцять першого 18 і тридцять сімнадцятого 40 транзисторів об'єднано та з'єднадругого 19 транзисторів з'єднано з емітерами но з другим виводом коригуючого конденсатора першого 17 і другого 20 транзисторів відповідно, 25, колектори дев'ятнадцятого 43 і двадцятого 44 бази першого 17 і другого 20 транзисторів з'єднано транзисторів з'єднано з шинами додатного 45 і з базами та колекторами тридцять п'ятого 12 і від'ємного 47 живлення, емітери дев'ятнадцятого тридцять шостого 13 транзисторів та базами три43 і двадцятого 44 транзисторів об'єднано та з'єддцять сьомого 14 І тридцять восьмого 15 транзиснано з другим виводом резистора зворотного зв'яторів відповідно, емітери п'ятого 6 і шостого 10 зку 26, а також з вихідною шиною 4. транзисторів з'єднано з емітерами тридцять п'ятоПристрій працює таким чином. го 12, тридцять сьомого 14 і тридцять шостого 13, Вхідний сигнал у вигляді струму поступає на тридцять восьмого 15 транзисторів відповідно , а вхідну шину 4. Якщо вхідний струм втікає у схему, також колекторами сьомого 5 і восьмого 11 транто тридцять другий 19 транзистор привідкриваєтьзисторів відповідно, бази та колектори двадцять ся, а тридцять перший 18 транзистор призакривадев'ятого 7 і тридцятого 9 транзисторів об'єднано ється, при цьому другий 20 транзистор привідкрита з'єднано з шиною нульового потенціалу 8, бази вається, а перший 17 транзистор призакривається. сьомого 5 і восьмого 11 транзисторів з'єднано з Відповідно шістнадцятий 35 та двадцять четвербазами та колекторами дев'ятого 1 і десятого 3 тий 41 транзистори привідкриваються, а п'ятнадтранзисторів відповідно, а також з виводами перцятий 32 та двадцять третій 38 транзистори призашого джерела струму 2, емітери сьомого 5 і дев'якриваються. При цьому потенціал точки того 1 транзисторів з'єднано з шиною додатного об'єднання емітерів сімнадцятого 39 і вісімнадцяживлення 45, емітери восьмого 11 і десятого З того 40 зменшується і прямує до -Еж. При цьому транзисторів з'єднано з шиною від'ємного живленпотенціал вихідної шини 46 відслідковує потенціал ня 47, колектори першого 17 і другого 20 транзисточки об'єднання емітерів сімнадцятого 39 і вісімторів з'єднано з базами п'ятнадцятого 32 і шістнанадцятого 40 транзисторів і також зменшується та дцятого 35 транзисторів відповідно, а також з наближається до -Еж. колекторами третього 16 і четвертого 21 транзисВхідний сигнал у вигляді струму поступає на торів відповідно, емітери третього 16, тридцять вхідну шину 4. Якщо вхідний струм витікає зі схетретього 22 і одинадцятого 27 транзисторів з'єдми, то тридцять другий 19 транзистор призакриванано з шиною додатного живлення 45, емітери ється, а тридцять перший 18 транзистор привідкчетвертого 21, тридцять четвертого 24 і чотирнадривається, при цьому другий 20 транзистор цятого 30 транзисторів з'єднано з шиною від'ємнопризакривається, а перший 17 транзистор привідго живлення 47, бази третього 16 і четвертого 21 кривається. Відповідно шістнадцятий 35 та дватранзисторів з'єднано з базами та колекторами дцять четвертий 41 транзистори призакриваються, одинадцятого 27, чотирнадцятого 30, тридцять а п'ятнадцятий 32 та двадцять третій 38 транзистретього 22, тридцять четвертого 24 транзисторів тори привідкриваються. При цьому потенціал точвідповідно, а також з колекторами дванадцятого ки об'єднання емітерів сімнадцятого 39 і вісімнад28 і тринадцятого 29 транзисторів відповідно, а цятого 40 збільшується і прямує до Еж. При цьому також з виводами другого джерела струму 23 відпотенціал вихідної шини 46 відслідковує потенціал повідно, бази дванадцятого 28 і тринадцятого 29 точки об'єднання емітерів сімнадцятого 39 і вісімтранзисторів з'єднано з базами та колекторами надцятого 40 транзисторів і також збільшується та двадцять сьомого 33 і двадцять восьмого 34 траннаближається до Еж. зисторів відповідно, а також з колекторами п'ятнаДжерело струму 2 та дев'ятий 1, сьомий 5, п'ядцятого 32 і шістнадцятого 35 транзисторів відпотий 6, двадцять дев'ятий 7, а також десятий 3, во 9 52803 10 сьмий 11, шостий 10, тридцятий 9, перший 17, друних каскадів, які побудовано на п'ятнадцятому 32 і гий 20 транзистори утворюють схему завдання шістнадцятому 35 транзисторах відповідно. режиму по постійному струму каскадів пристрою. Відбивачі струму за схемою Уїлсона побудоТридцять перший 18 і тридцять другий 19 травано на двадцять першому 31, двадцять другому нзистори утворюють двотактний симетричний вхі36, двадцять третьому 38, двадцять четвертому дний каскад. 41, двадцять п'ятому 37, двадцять шостому 42 Тридцять п'ятий 12, тридцять шостий 13, трипередають підсилений сигнал із проміжних каскадцять сьомий 14, тридцять восьмий 15 транзистодів, які побудовано на п'ятнадцятому 32 і шістнари утворюють схему формування різницевого дцятому 35 транзисторах відповідно, на вхід двоструму зміщення для двотактного симетричного тактного симетричного вихідного підсилювального вхідного каскаду, що дозволяє підвищити точність каскаду, який побудовано на сімнадцятому 39, роботи схеми. вісімнадцятому 40, дев'ятнадцятому 43 і двадцяВідбивачі струму побудовано на третьому 16, тому 44 транзисторах. тридцять третьому 22 і одинадцятому 27, а також Коригуючий конденсатор 25 коригує амплітудчетвертому 21, тридцять четвертому 24 і чотирнано-частотну характеристику і запобігає генерації дцятому 30 транзисторах, які в поєднанні з другим схеми. Резистор зворотного зв'язку 26 задає коеджерелом струму 23 та двонаправленим відбивафіцієнт підсилення. чем струму, який побудовано на дванадцятому 28, Шини додатного 45 і від'ємного 47 живлення, а двадцять сьомому 33, тринадцятому 29 і двадцять також шина нульового потенціалу 8 забезпечують восьмому 34 транзисторах, завдають режим робопотрібний рівень напруги для живлення схеми. ти по постійному струму проміжних підсилюваль Комп’ютерна верстка М. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
