Пристрій для утворення в ґрунті горизонтальної свердловини методом проколу

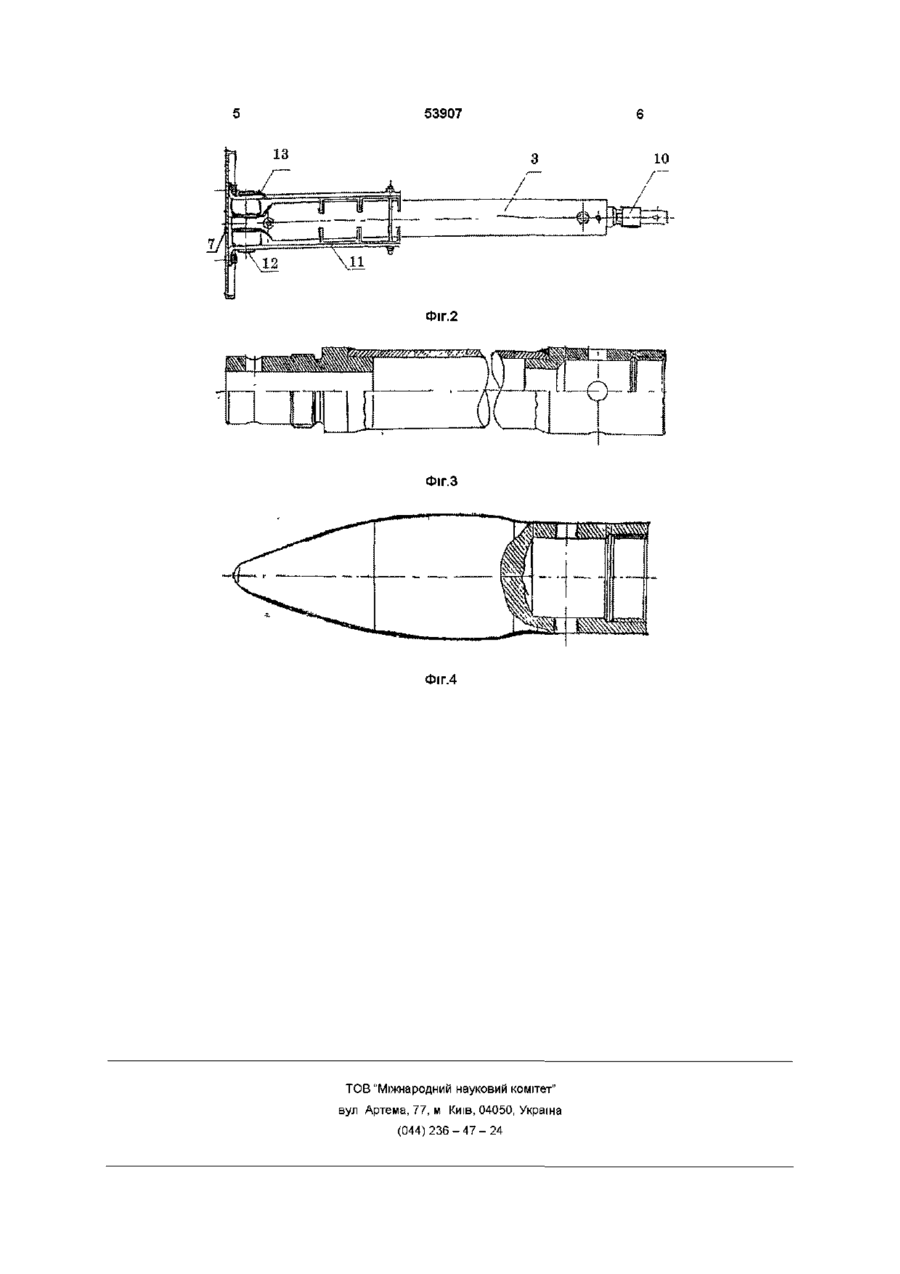

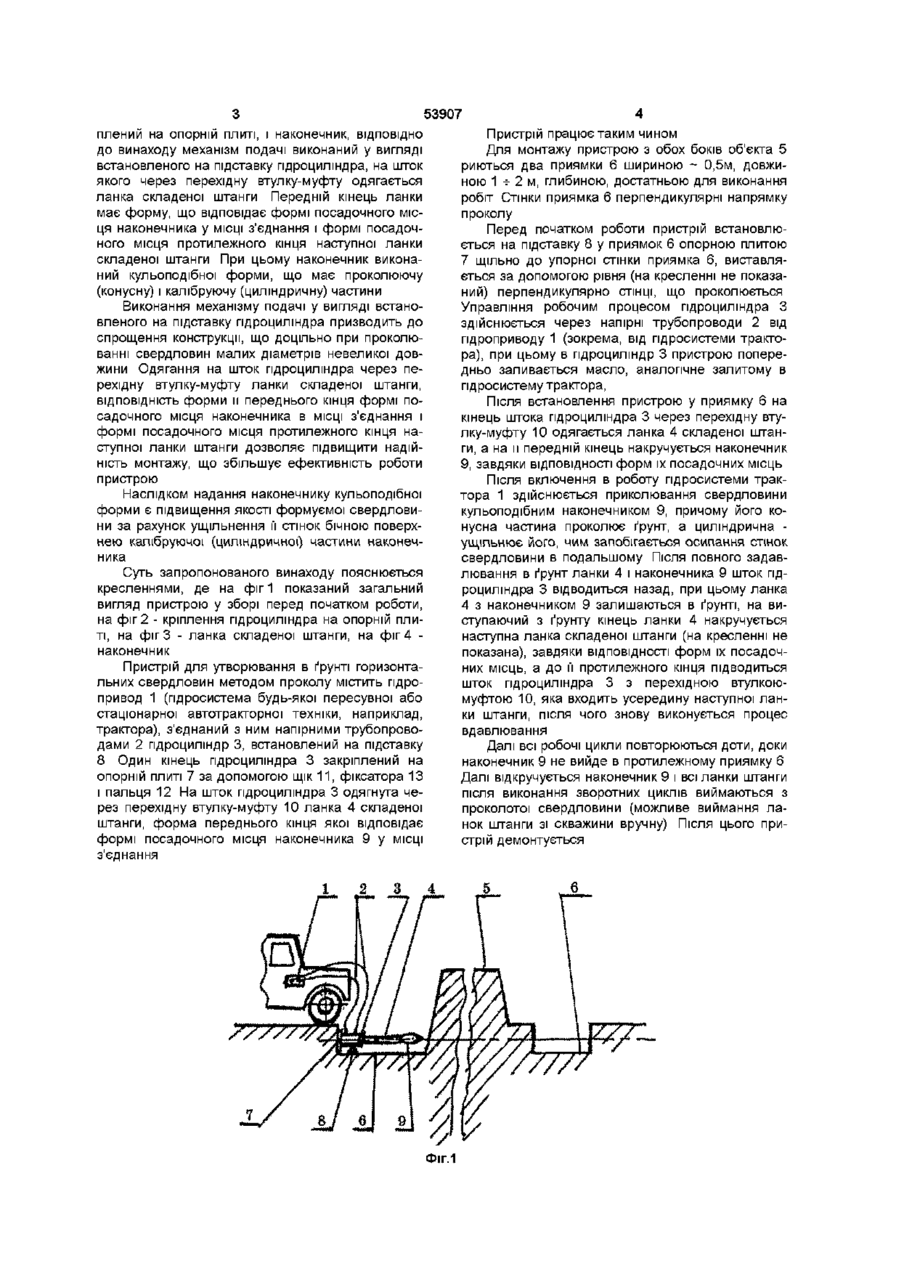

Пристрій для утворення в ґрунті горизонтальних свердловин методом проколу, що містить пдропривід, з'єднаний з ним напірними трубопроводами механізм подачі зі штоком, одним кінцем закріплений на опорній плиті, і наконечник, який відрізняється тим, що механізм подачі виконаний у вигляді встановленого на підставці гідроциліндра, на шток якого через перехідну втулку-муфту надягається ланка складеної штанги, передній кінець якої має форму, що відповідає формі посадочного місця наконечника в МІСЦІ з'єднання і формі посадочного місця протилежного кінця наступної ланки складеної штанги, при цьому наконечник виконаний кулеподібної форми, що має конусну (проколюючу) і циліндричну (калібруючу) частини Винахід стосується технології статичного проколу в ґрунті свердловин малих діаметрів (до 150мм) і може бути використаний у будівництві й інших галузях техніки, де необхідна безтраншейна прокладка підземних комунікацій під проїжджими частинами доріг, залізничними коліями, заасфальтованими (бетонними) майданчиками і невеликими забудованими територіями (довжиною до 20м) Відомий пристрій для безтраншейної прокладки трубопроводів статичним проколом, що містить пдропривод, з'єднаний з ним напірними трубопроводами механізм подачі у вигляді гідродомкрата, який одним кінцем закріплений на опорній плиті На штоку гідродомкрата встановлені труба-патрон і з'єднаний з нею за допомогою силового гідроциліндра і виконаний з можливістю осьового переміщення конусний наконечник (А с СРСР 876877, MnK 3 E02F5/18) Однак, використання такого громіздкого, складного за конструкцією і незручного в обслуговуванні пристрою недоцільно при проколі свердловин малих діаметрів і невеликої довжини Найбільш близьким аналогом пристрою, що заявляється, вибраним як прототип, є пристрій для проколювання ґрунту, що містить пдропривод, з'єднаний з ним напірними трубопроводами механізм подачі у вигляді гідродомкрата, який одним кінцем закріплений на опорній плиті Шток гідродомкрата упирається через упор у трубу, що прокладається, з конусним наконечником При цьому труба встановлена на горизонтальній направляючій рамі (Комплексная механизация прокладки инженерных сетей / А И Журба, И С Зорин, А Х Теплицкий, А Г Черенков — К, Будивэльнык, 1989 — С 89 - 90) Загальними суттєвими ознаками відомого та пристрою, що заявляється, є пдропривод, з'єднаний з ним напірними трубопроводами механізм подачі зі штоком, одним кінцем закріплений на опорній плиті, і наконечник Виконання у відомому пристрої для проколювання грунта механізму подачі у вигляді гідродомкрата, встановлення труби, що прокладається, на горизонтальну направляючу раму, призводить до ускладнення конструкції і монтажних робіт при проколюванні свердловин малого діаметра і невеликої довжини Крім того, виконанням наконечника конусної форми не досягається достатня ступінь ущільнення ґрунту після проколу, ґрунт осипається, що призводить до зниження якості формуємої свердловини В основу винаходу поставлена задача вдосконалення пристрою для проколювання ґрунту, в якому шляхом введення нових і особливостей виконання вже наявних конструктивних елементів забезпечується спрощення конструкції при одночасному підвищенні надійності монтажу при проколюванні свердловин малих діаметрів і невеликої довжини, а також підвищення якості стінок свердловини Поставлена задача вирішується тим, що у пристрої для утворення в ґрунті горизонтальних свердловин методом проколу, що містить пдропривод, з'єднаний з ним напірними трубопроводами механізм подачі зі штоком, одним кінцем закрі 1 О о> со Ю 53907 Пристрій працює таким чином Для монтажу пристрою з обох боків об'єкта 5 риються два приямки 6 шириною ~ 0,5м, довжиною 1 - г 2 м , глибиною, достатньою для виконання робіт Стінки приямка 6 перпендикулярні напрямку проколу Перед початком роботи пристрій встановлюється на підставку 8 у приямок 6 опорною плитою 7 щільно до упорної стінки приямка 6, виставляється за допомогою рівня (на кресленні не показаний) перпендикулярно СТІНЦІ, що проколюється Управління робочим процесом гідроциліндра З здійснюється через напірні трубопроводи 2 від пдроприводу 1 (зокрема, від гідросистеми трактора), при цьому в гідроциліндр 3 пристрою попередньо заливається масло, аналогічне залитому в гідросистему трактора, Після встановлення пристрою у приямку 6 на кінець штока гідроциліндра 3 через перехідну втулку-муфту 10 одягається ланка 4 складеної штанги, а на и передній кінець накручується наконечник 9, завдяки ВІДПОВІДНОСТІформ їх посадочних місць Після включення в роботу гідросистеми трактора 1 здійснюється приколювання свердловини кульоподібним наконечником 9, причому його конусна частина проколює ґрунт, а циліндрична ущільнює його, чим запобігається осипання стінок свердловини в подальшому Після повного задавлювання в ґрунт ланки 4 і наконечника 9 шток гідроциліндра 3 відводиться назад, при цьому ланка 4 з наконечником 9 залишаються в ґрунті, на виступаючий з ґрунту кінець ланки 4 накручується наступна ланка складеної штанги (на кресленні не показана), завдяки ВІДПОВІДНОСТІ форм їх посадочних місць, а до її протилежного кінця підводиться шток гідроциліндра 3 з перехідною втулкоюмуфтою 10, яка входить усередину наступної ланки штанги, після чого знову виконується процес вдавлювання плении на опорній плиті, і наконечник, ВІДПОВІДНО до винаходу механізм подачі виконаний у вигляді встановленого на підставку гідроциліндра, на шток якого через перехідну втулку-муфту одягається ланка складеної штанги Передній кінець ланки має форму, що відповідає формі посадочного місця наконечника у МІСЦІ з'єднання і формі посадочного місця протилежного кінця наступної ланки складеної штанги При цьому наконечник виконаний кульоподібної форми, що має проколюючу (конусну) і калібруючу (циліндричну) частини Виконання механізму подачі у вигляді встановленого на підставку гідроциліндра призводить до спрощення конструкції, що доцільно при проколюванні свердловин малих діаметрів невеликої довжини Одягання на шток гідроциліндра через перехідну втулку-муфту ланки складеної штанги, ВІДПОВІДНІСТЬ форми и переднього кінця формі посадочного місця наконечника в МІСЦІ з'єднання і формі посадочного місця протилежного кінця наступної ланки штанги дозволяє підвищити надійність монтажу, що збільшує ефективність роботи пристрою Наслідком надання наконечнику кульоподібної форми є підвищення якості формуємої свердловини за рахунок ущільнення її стінок бічною поверхнею калібруючої (циліндричної) частини наконечника Суть запропонованого винаходу пояснюється кресленнями, де на фіг 1 показаний загальний вигляд пристрою у зборі перед початком роботи, на фіг 2 - кріплення гідроциліндра на опорній плиті, на фіг 3 - ланка складеної штанги, на фіг 4 наконечник Пристрій для утворювання в ґрунті горизонтальних свердловин методом проколу містить пдропривод 1 (гідросистема будь-якої пересувної або стаціонарної автотракторної техніки, наприклад, трактора), з'єднаний з ним напірними трубопроводами 2 гідроциліндр 3, встановлений на підставку 8 Один кінець гідроциліндра 3 закріплений на опорній плиті 7 за допомогою щік 11, фіксатора 13 і пальця 12 На шток гідроциліндра 3 одягнута через перехідну втулку-муфту 10 ланка 4 складеної штанги, форма переднього кінця якої відповідає формі посадочного місця наконечника 9 у МІСЦІ з'єднання Далі всі робочі цикли повторюються доти, доки наконечник 9 не вийде в протилежному приямку 6 Далі відкручується наконечник 9 і всі ланки штанги після виконання зворотних циклів виймаються з проколотої свердловини (можливе виймання ланок штанги зі скважини вручну) Після цього пристрій демонтується Фіг.1 53907 10 Фіг.2 Фіг.З Фіг.4 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
