Пристрій для профілактики та лікування захворювань хребта

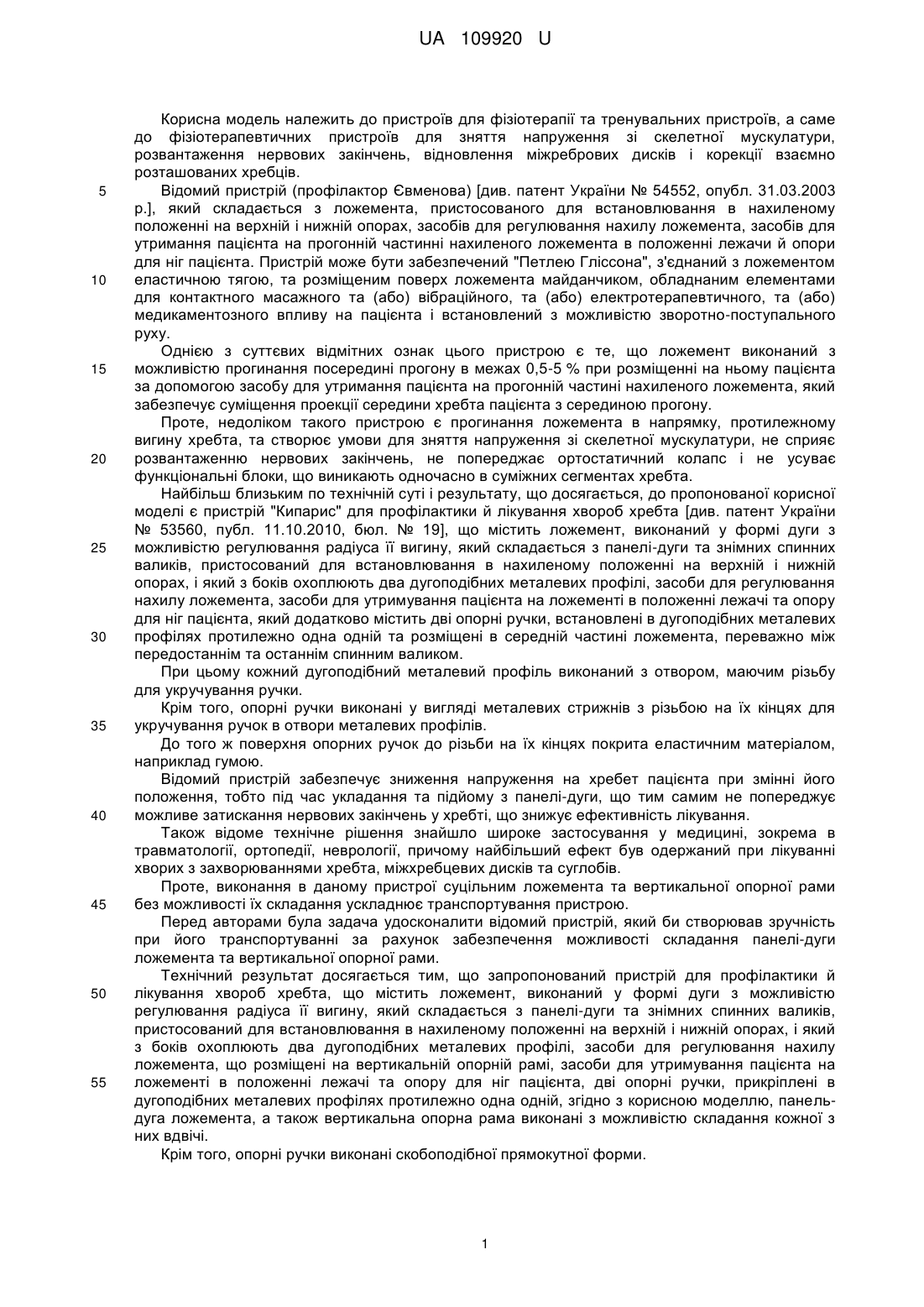

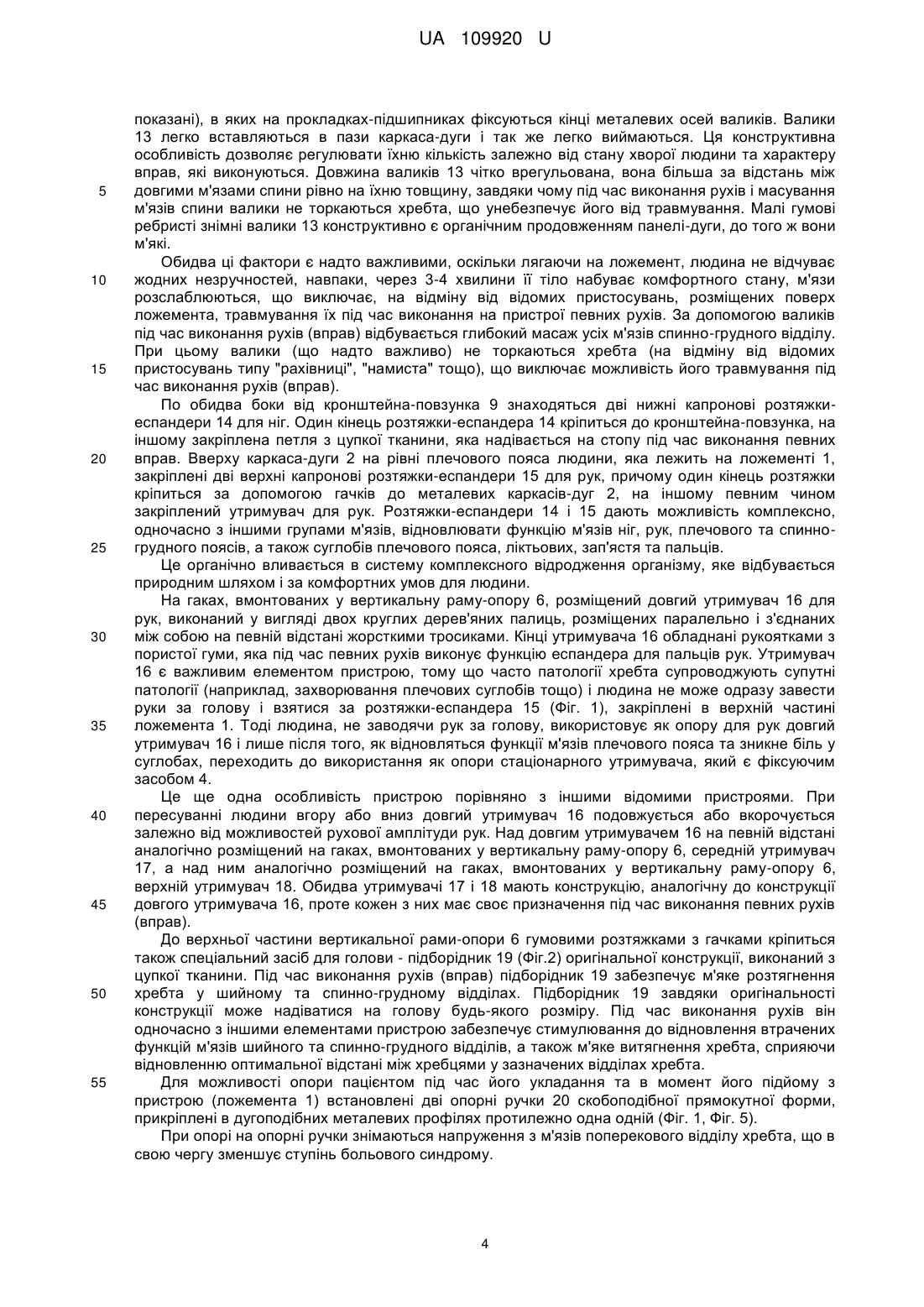

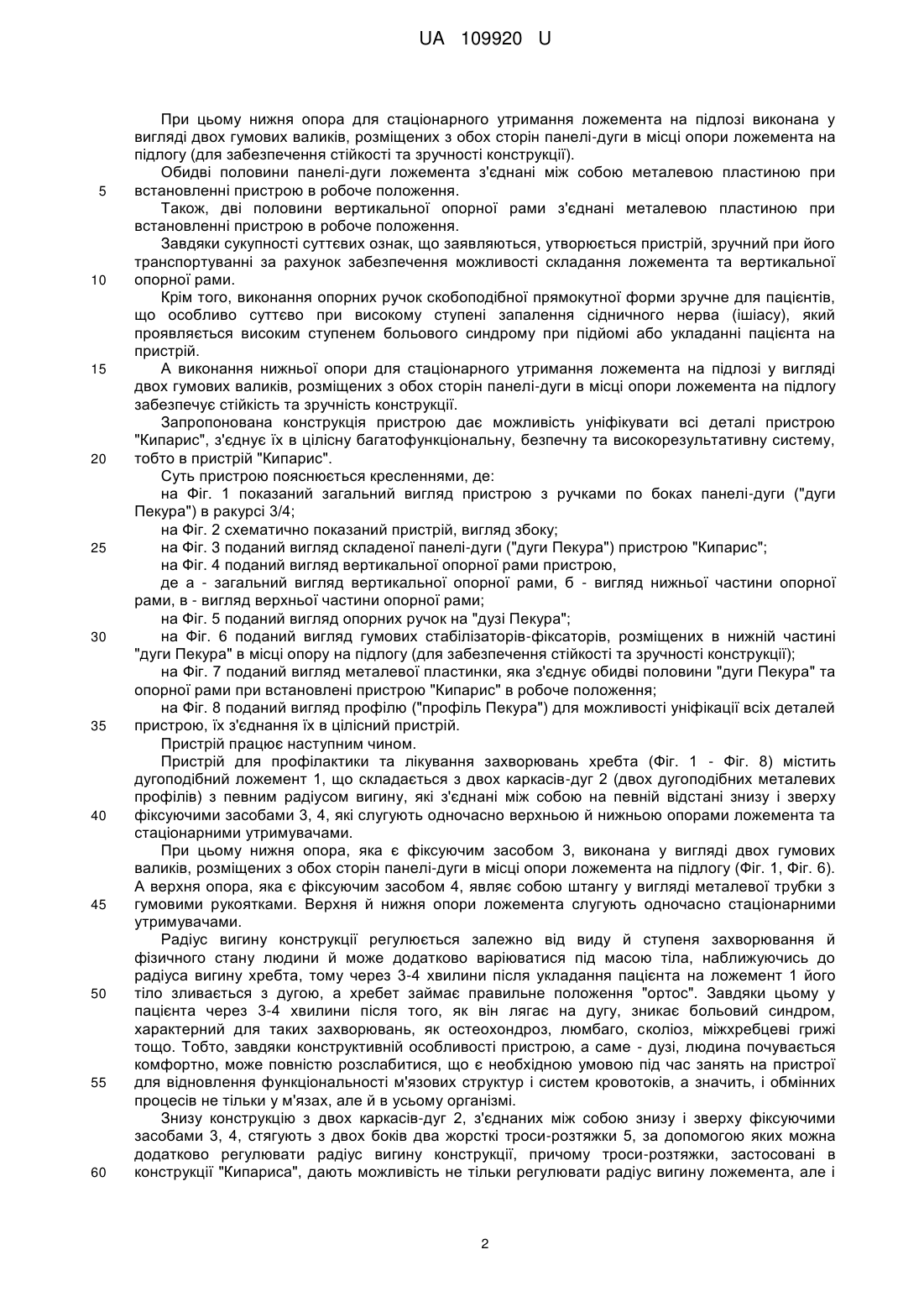

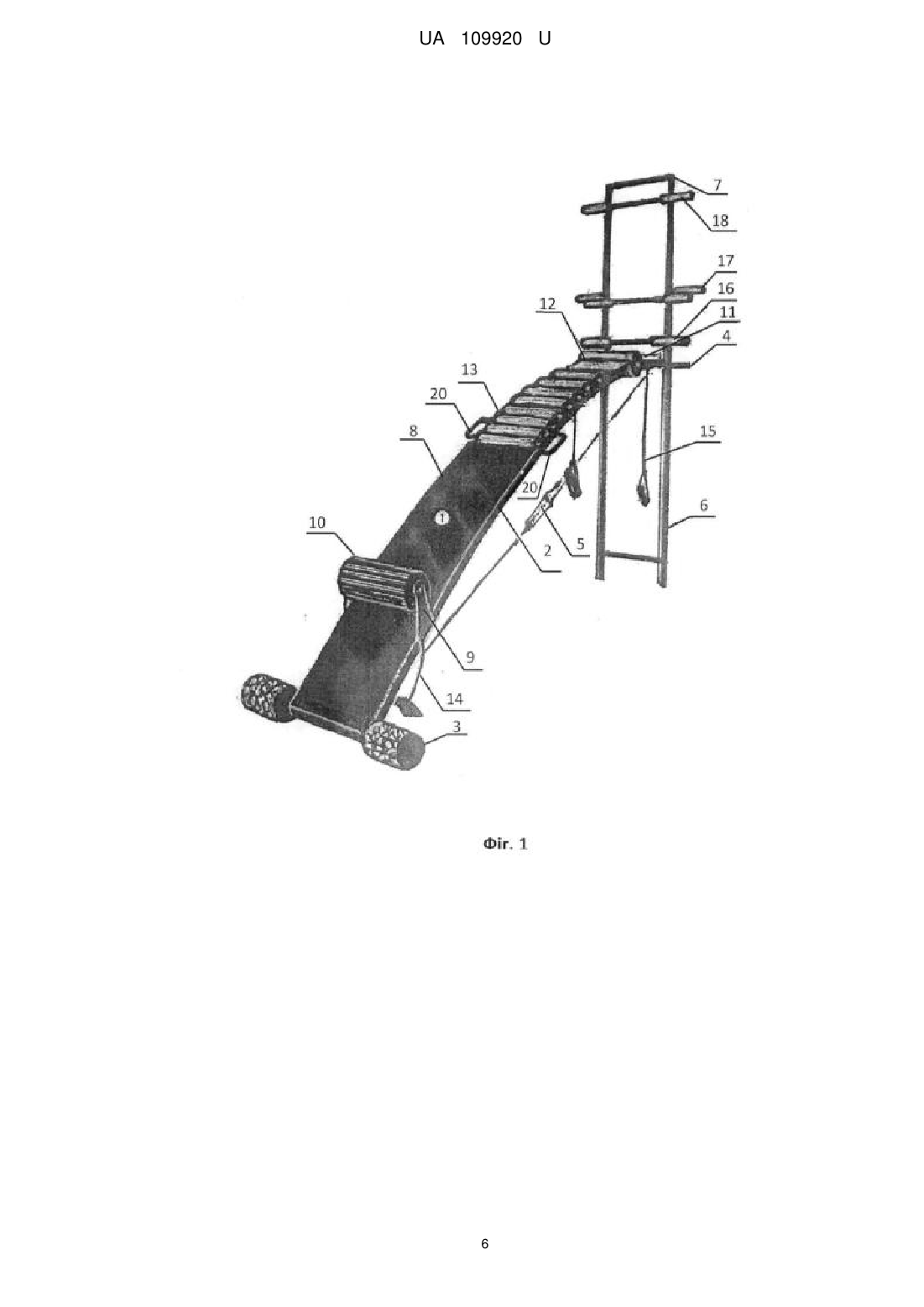

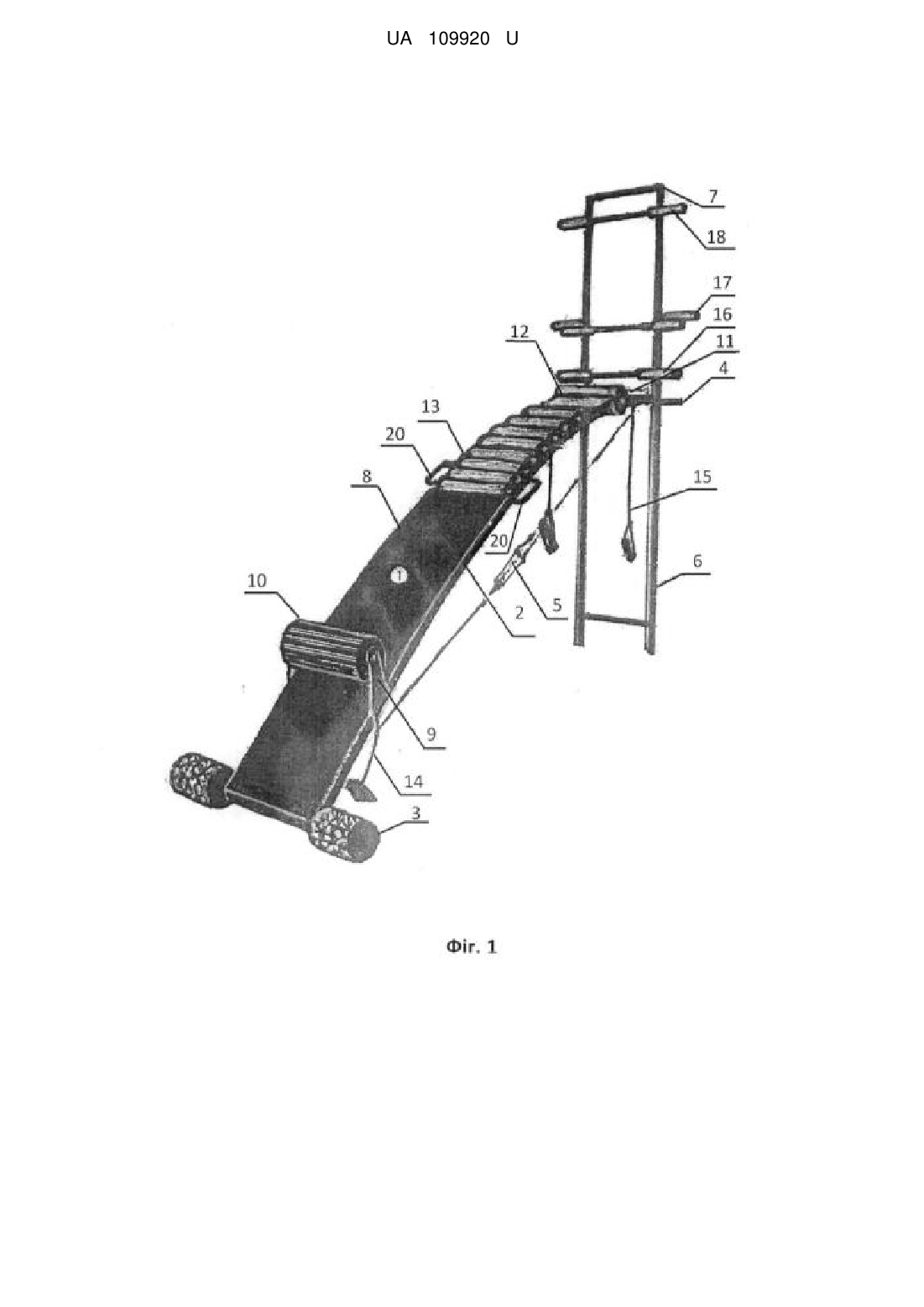

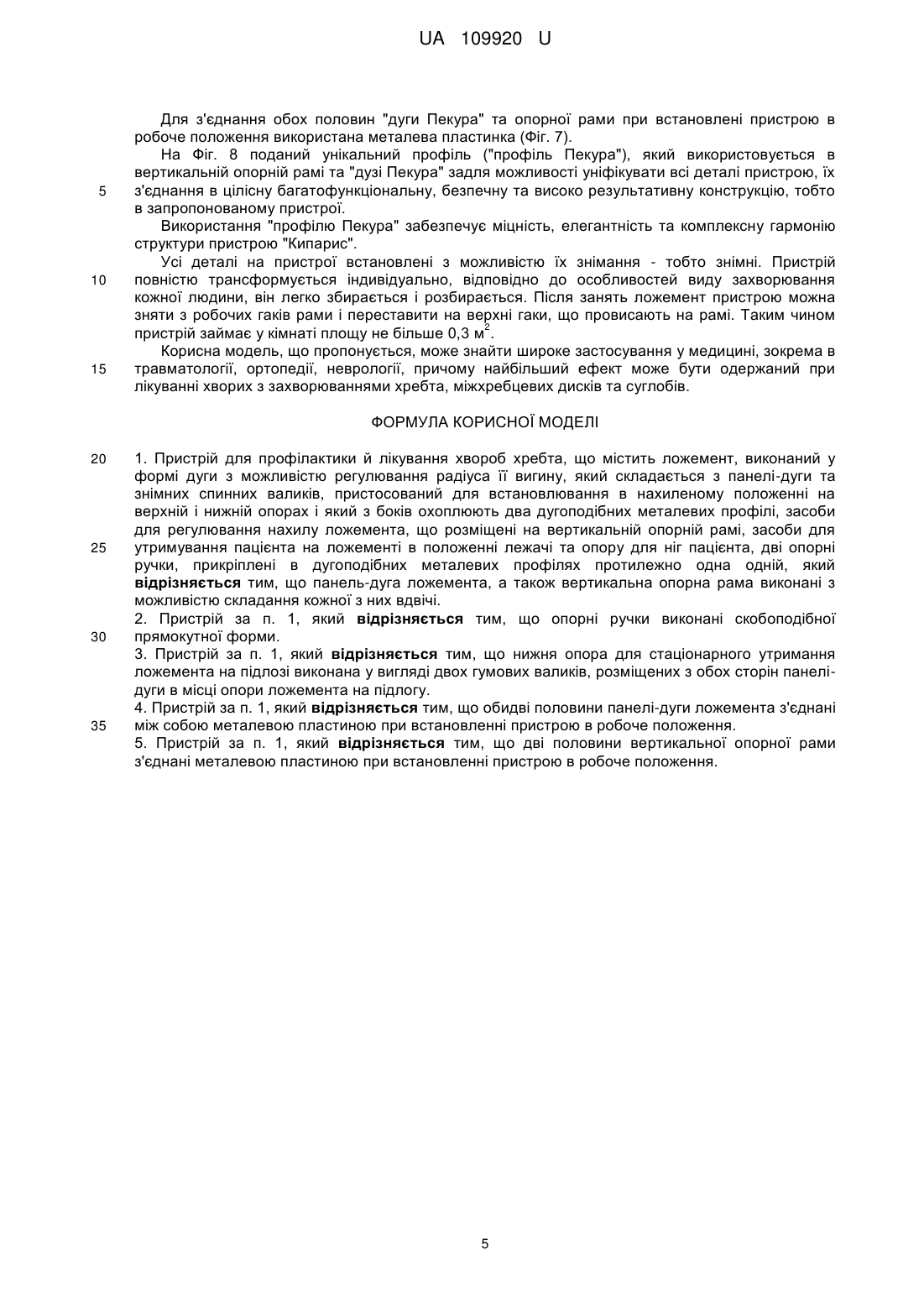

Реферат: Пристрій для профілактики й лікування хвороб хребта містить ложемент, виконаний у формі дуги з можливістю регулювання радіуса її вигину, який складається з панелі-дуги та знімних спинних валиків, пристосований для встановлювання в нахиленому положенні на верхній і нижній опорах, і який з боків охоплюють два дугоподібних металевих профілі, засоби для регулювання нахилу ложемента, що розміщені на вертикальній опорній рамі, засоби для утримування пацієнта на ложементі в положенні лежачі та опору для ніг пацієнта, дві опорні ручки, прикріплені в дугоподібних металевих профілях протилежно одна одній. Панель-дуга ложемента, а також вертикальна опорна рама виконані з можливістю складання кожної з них вдвічі. UA 109920 U (12) UA 109920 U UA 109920 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до пристроїв для фізіотерапії та тренувальних пристроїв, а саме до фізіотерапевтичних пристроїв для зняття напруження зі скелетної мускулатури, розвантаження нервових закінчень, відновлення міжребрових дисків і корекції взаємно розташованих хребців. Відомий пристрій (профілактор Євменова) [див. патент України № 54552, опубл. 31.03.2003 р.], який складається з ложемента, пристосованого для встановлювання в нахиленому положенні на верхній і нижній опорах, засобів для регулювання нахилу ложемента, засобів для утримання пацієнта на прогонній частинні нахиленого ложемента в положенні лежачи й опори для ніг пацієнта. Пристрій може бути забезпечений "Петлею Гліссона", з'єднаний з ложементом еластичною тягою, та розміщеним поверх ложемента майданчиком, обладнаним елементами для контактного масажного та (або) вібраційного, та (або) електротерапевтичного, та (або) медикаментозного впливу на пацієнта і встановлений з можливістю зворотно-поступального руху. Однією з суттєвих відмітних ознак цього пристрою є те, що ложемент виконаний з можливістю прогинання посередині прогону в межах 0,5-5 % при розміщенні на ньому пацієнта за допомогою засобу для утримання пацієнта на прогонній частині нахиленого ложемента, який забезпечує суміщення проекції середини хребта пацієнта з серединою прогону. Проте, недоліком такого пристрою є прогинання ложемента в напрямку, протилежному вигину хребта, та створює умови для зняття напруження зі скелетної мускулатури, не сприяє розвантаженню нервових закінчень, не попереджає ортостатичний колапс і не усуває функціональні блоки, що виникають одночасно в суміжних сегментах хребта. Найбільш близьким по технічній суті і результату, що досягається, до пропонованої корисної моделі є пристрій "Кипарис" для профілактики й лікування хвороб хребта [див. патент України № 53560, публ. 11.10.2010, бюл. № 19], що містить ложемент, виконаний у формі дуги з можливістю регулювання радіуса її вигину, який складається з панелі-дуги та знімних спинних валиків, пристосований для встановлювання в нахиленому положенні на верхній і нижній опорах, і який з боків охоплюють два дугоподібних металевих профілі, засоби для регулювання нахилу ложемента, засоби для утримування пацієнта на ложементі в положенні лежачі та опору для ніг пацієнта, який додатково містить дві опорні ручки, встановлені в дугоподібних металевих профілях протилежно одна одній та розміщені в середній частині ложемента, переважно між передостаннім та останнім спинним валиком. При цьому кожний дугоподібний металевий профіль виконаний з отвором, маючим різьбу для укручування ручки. Крім того, опорні ручки виконані у вигляді металевих стрижнів з різьбою на їх кінцях для укручування ручок в отвори металевих профілів. До того ж поверхня опорних ручок до різьби на їх кінцях покрита еластичним матеріалом, наприклад гумою. Відомий пристрій забезпечує зниження напруження на хребет пацієнта при змінні його положення, тобто під час укладання та підйому з панелі-дуги, що тим самим не попереджує можливе затискання нервових закінчень у хребті, що знижує ефективність лікування. Також відоме технічне рішення знайшло широке застосування у медицині, зокрема в травматології, ортопедії, неврології, причому найбільший ефект був одержаний при лікуванні хворих з захворюваннями хребта, міжхребцевих дисків та суглобів. Проте, виконання в даному пристрої суцільним ложемента та вертикальної опорної рами без можливості їх складання ускладнює транспортування пристрою. Перед авторами була задача удосконалити відомий пристрій, який би створював зручність при його транспортуванні за рахунок забезпечення можливості складання панелі-дуги ложемента та вертикальної опорної рами. Технічний результат досягається тим, що запропонований пристрій для профілактики й лікування хвороб хребта, що містить ложемент, виконаний у формі дуги з можливістю регулювання радіуса її вигину, який складається з панелі-дуги та знімних спинних валиків, пристосований для встановлювання в нахиленому положенні на верхній і нижній опорах, і який з боків охоплюють два дугоподібних металевих профілі, засоби для регулювання нахилу ложемента, що розміщені на вертикальній опорній рамі, засоби для утримування пацієнта на ложементі в положенні лежачі та опору для ніг пацієнта, дві опорні ручки, прикріплені в дугоподібних металевих профілях протилежно одна одній, згідно з корисною моделлю, панельдуга ложемента, а також вертикальна опорна рама виконані з можливістю складання кожної з них вдвічі. Крім того, опорні ручки виконані скобоподібної прямокутної форми. 1 UA 109920 U 5 10 15 20 25 30 35 40 45 50 55 60 При цьому нижня опора для стаціонарного утримання ложемента на підлозі виконана у вигляді двох гумових валиків, розміщених з обох сторін панелі-дуги в місці опори ложемента на підлогу (для забезпечення стійкості та зручності конструкції). Обидві половини панелі-дуги ложемента з'єднані між собою металевою пластиною при встановленні пристрою в робоче положення. Також, дві половини вертикальної опорної рами з'єднані металевою пластиною при встановленні пристрою в робоче положення. Завдяки сукупності суттєвих ознак, що заявляються, утворюється пристрій, зручний при його транспортуванні за рахунок забезпечення можливості складання ложемента та вертикальної опорної рами. Крім того, виконання опорних ручок скобоподібної прямокутної форми зручне для пацієнтів, що особливо суттєво при високому ступені запалення сідничного нерва (ішіасу), який проявляється високим ступенем больового синдрому при підйомі або укладанні пацієнта на пристрій. А виконання нижньої опори для стаціонарного утримання ложемента на підлозі у вигляді двох гумових валиків, розміщених з обох сторін панелі-дуги в місці опори ложемента на підлогу забезпечує стійкість та зручність конструкції. Запропонована конструкція пристрою дає можливість уніфікувати всі деталі пристрою "Кипарис", з'єднує їх в цілісну багатофункціональну, безпечну та високорезультативну систему, тобто в пристрій "Кипарис". Суть пристрою пояснюється кресленнями, де: на Фіг. 1 показаний загальний вигляд пристрою з ручками по боках панелі-дуги ("дуги Пекура") в ракурсі 3/4; на Фіг. 2 схематично показаний пристрій, вигляд збоку; на Фіг. 3 поданий вигляд складеної панелі-дуги ("дуги Пекура") пристрою "Кипарис"; на Фіг. 4 поданий вигляд вертикальної опорної рами пристрою, де а - загальний вигляд вертикальної опорної рами, б - вигляд нижньої частини опорної рами, в - вигляд верхньої частини опорної рами; на Фіг. 5 поданий вигляд опорних ручок на "дузі Пекура"; на Фіг. 6 поданий вигляд гумових стабілізаторів-фіксаторів, розміщених в нижній частині "дуги Пекура" в місці опору на підлогу (для забезпечення стійкості та зручності конструкції); на Фіг. 7 поданий вигляд металевої пластинки, яка з'єднує обидві половини "дуги Пекура" та опорної рами при встановлені пристрою "Кипарис" в робоче положення; на Фіг. 8 поданий вигляд профілю ("профіль Пекура") для можливості уніфікації всіх деталей пристрою, їх з'єднання їх в цілісний пристрій. Пристрій працює наступним чином. Пристрій для профілактики та лікування захворювань хребта (Фіг. 1 - Фіг. 8) містить дугоподібний ложемент 1, що складається з двох каркасів-дуг 2 (двох дугоподібних металевих профілів) з певним радіусом вигину, які з'єднані між собою на певній відстані знизу і зверху фіксуючими засобами 3, 4, які слугують одночасно верхньою й нижньою опорами ложемента та стаціонарними утримувачами. При цьому нижня опора, яка є фіксуючим засобом 3, виконана у вигляді двох гумових валиків, розміщених з обох сторін панелі-дуги в місці опори ложемента на підлогу (Фіг. 1, Фіг. 6). А верхня опора, яка є фіксуючим засобом 4, являє собою штангу у вигляді металевої трубки з гумовими рукоятками. Верхня й нижня опори ложемента слугують одночасно стаціонарними утримувачами. Радіус вигину конструкції регулюється залежно від виду й ступеня захворювання й фізичного стану людини й може додатково варіюватися під масою тіла, наближуючись до радіуса вигину хребта, тому через 3-4 хвилини після укладання пацієнта на ложемент 1 його тіло зливається з дугою, а хребет займає правильне положення "ортос". Завдяки цьому у пацієнта через 3-4 хвилини після того, як він лягає на дугу, зникає больовий синдром, характерний для таких захворювань, як остеохондроз, люмбаго, сколіоз, міжхребцеві грижі тощо. Тобто, завдяки конструктивній особливості пристрою, а саме - дузі, людина почувається комфортно, може повністю розслабитися, що є необхідною умовою під час занять на пристрої для відновлення функціональності м'язових структур і систем кровотоків, а значить, і обмінних процесів не тільки у м'язах, але й в усьому організмі. Знизу конструкцію з двох каркасів-дуг 2, з'єднаних між собою знизу і зверху фіксуючими засобами 3, 4, стягують з двох боків два жорсткі троси-розтяжки 5, за допомогою яких можна додатково регулювати радіус вигину конструкції, причому троси-розтяжки, застосовані в конструкції "Кипариса", дають можливість не тільки регулювати радіус вигину ложемента, але і 2 UA 109920 U 5 10 15 20 25 30 35 40 45 50 55 60 його поперековий нахил, що надзвичайно важливо при деяких різновидах сколіозу. З часом, у міру вирівнювання хребта, вирівнюється і поперековий нахил площини дуги, забезпечуючи людині комфорт під час занять і оберігаючи хребет і м'язи в період їхнього відновлення від перевантажень і насильницьких дій. Верхній кінець пристрою спирається на вертикальну металеву опорну раму 6, яка виконана з можливістю її складання вдвічі задля зручності при транспортуванні пристрою (Фіг. 4 (а, б, в), де а - загальний вигляд вертикальної опорної рами, б - вигляд нижньої частини опорної рами, в - вигляд верхньої частини опорної рами. Вертикальна опорна рама 6 нижнім кінцем спирається на підлогу, її верхній край фіксується до стіни елементами кріплення 7, завдяки чому опорна рама 6 щільно прилягає до стіни. Металева опорна рама 6 обладнана прорізами, цапфами й гаками (не показані), які дозволяють переставляти ложемент 1 на різну висоту, міняючи кут його нахилу, і розміщувати у потрібному положенні навісні елементи пристрою. Можливість зміни положення нахилу дуги пристрою забезпечує індивідуальний підхід до лікування захворювань хребта залежно від типу та ступеня патології. В нижню частину згаданої конструкції з двох каркасів-дуг 2, з'єднаних між собою знизу і зверху фіксуючими засобами 3, 4, жорстко вмонтована панель-дуга 8 ("дуга Пекура"), яка виконана з можливістю її складення вдвічі задля зручності при транспортуванні пристрою. "Дуга Пекура" виконана з дерева й вигнута по радіусу каркасів-дуг 2. Довжина згаданої панелі-дуги 8 становить 2/3 довжини каркаса-дуги 2. До нижньої частини ложемента 1 за допомогою металевого кронштейна-повзунка 9 кріпиться ребристий великий опорний валик 10 для ніг з можливістю обертання й зворотно-поступального руху вздовж панелі-дуги 8 та фіксації у будь-якому положенні. Великий опорний валик 10 для ніг виконаний з дерева й має металеві осі, які входять у прокладки-підшипники, вмонтовані у відповідні отвори у вушках кронштейнаповзунка 9. Великий опорний валик 10 для ніг, закріплений на кронштейні-повзунку, забезпечений люфтом. При перекосі тазостегнового суглоба у людини одна нога нібито коротша за іншу. Люфт нахилу опорного валика і кронштейна-повзунка праворуч-ліворуч дає можливість хворій людині спиратися на обидві ноги рівномірно, на відміну від жорсткої горизонтальної опори, на яку людина спирається або однією ногою, що призводить до швидкого перевтомлення ноги, або ж намагається опиратися на обидві ноги, що призводить до ще більшого перекосу тазостегнового суглоба. І в тому, і в іншому випадку відбувається ще більша деградація вже деградованих м'язів. А з відродженням м'язових структур і вирівнюванням тазостегнового суглоба буде вирівнюватися довжина ніг і автоматично - люфт перекосу повзунка з опорним валиком. Вказаний опорний валик 10 для ніг, на відміну від відомих вільного провисання без опори та пласкої площадки для ніг, забезпечує не тільки опору тілу, а отже дозволяє уникнути перевтоми м'язів рук під час занять, для досягнення лікувального ефекту, оскільки масуються точки центри-витоки, пов'язані з усіма органами людського організму. В такий спосіб відбувається стимулювання цих органів. У разі ж використання відомої з попереднього рівня техніки пласкої площадки як опори для ніг, центри-витоки пригнічуються під впливом маси тіла, порушується кровообіг, ноги затерпають, бажані відновлювальні процеси не відбуваються, а за деяких умов це може навіть зашкодити. У верхній частини ложемента 1 жорстко закріплена між каркасами-дугами 2 пласка дерев'яна панель-опора 11 для голови, виконана з дерева. Нижче її між каркасами-дугами 2 розміщений з можливістю обертання знімний великий ребристий шийний валик 12, який являє собою дерев'яний циліндр, що має металеві осі. Опирання на валик 12 дозволяє уникнути припливу крові до голови, а крім того, за допомогою валика відбувається легкий масаж м'язів шийного відділу й плечового пояса. Оскільки обидва валики 10 і 12 виконані з можливістю переміщення вздовж ложемента, їх можна виставляти у певному положенні суто індивідуально, залежно від росту людини, і, сприяючи усуненню компресії на м'язи поперекового відділу, унебезпечувати їх від перевантажень, стимулювати їх до відновлення завдяки хвильовим імпульсам, що надходять від сусідніх м'язів, з якими вони системно пов'язані. Разом з іншими конструктивними елементами пристрою валики забезпечують відсутність больового синдрому, абсолютний комфорт і повну релаксацію, що є необхідною передумовою для відновлення функцій м'язових структур. Ще нижче, між вказаним валиком 12 і панеллю-дугою 8 та між каркасами-дугами 2 розміщена з можливістю обертання низка малих гумових ребристих знімних спинних валиків 13, які мають металеві осі. Для розміщення малих ребристих спинних валиків 13 та великого ребристого шийного валика 12 з можливістю обертання в профілях металевих каркасів-дуг 2 виконані пази (не 3 UA 109920 U 5 10 15 20 25 30 35 40 45 50 55 показані), в яких на прокладках-підшипниках фіксуються кінці металевих осей валиків. Валики 13 легко вставляються в пази каркаса-дуги і так же легко виймаються. Ця конструктивна особливість дозволяє регулювати їхню кількість залежно від стану хворої людини та характеру вправ, які виконуються. Довжина валиків 13 чітко врегульована, вона більша за відстань між довгими м'язами спини рівно на їхню товщину, завдяки чому під час виконання рухів і масування м'язів спини валики не торкаються хребта, що унебезпечує його від травмування. Малі гумові ребристі знімні валики 13 конструктивно є органічним продовженням панелі-дуги, до того ж вони м'які. Обидва ці фактори є надто важливими, оскільки лягаючи на ложемент, людина не відчуває жодних незручностей, навпаки, через 3-4 хвилини її тіло набуває комфортного стану, м'язи розслаблюються, що виключає, на відміну від відомих пристосувань, розміщених поверх ложемента, травмування їх під час виконання на пристрої певних рухів. За допомогою валиків під час виконання рухів (вправ) відбувається глибокий масаж усіх м'язів спинно-грудного відділу. При цьому валики (що надто важливо) не торкаються хребта (на відміну від відомих пристосувань типу "рахівниці", "намиста" тощо), що виключає можливість його травмування під час виконання рухів (вправ). По обидва боки від кронштейна-повзунка 9 знаходяться дві нижні капронові розтяжкиеспандери 14 для ніг. Один кінець розтяжки-еспандера 14 кріпиться до кронштейна-повзунка, на іншому закріплена петля з цупкої тканини, яка надівається на стопу під час виконання певних вправ. Вверху каркаса-дуги 2 на рівні плечового пояса людини, яка лежить на ложементі 1, закріплені дві верхні капронові розтяжки-еспандери 15 для рук, причому один кінець розтяжки кріпиться за допомогою гачків до металевих каркасів-дуг 2, на іншому певним чином закріплений утримувач для рук. Розтяжки-еспандери 14 і 15 дають можливість комплексно, одночасно з іншими групами м'язів, відновлювати функцію м'язів ніг, рук, плечового та спинногрудного поясів, а також суглобів плечового пояса, ліктьових, зап'ястя та пальців. Це органічно вливається в систему комплексного відродження організму, яке відбувається природним шляхом і за комфортних умов для людини. На гаках, вмонтованих у вертикальну раму-опору 6, розміщений довгий утримувач 16 для рук, виконаний у вигляді двох круглих дерев'яних палиць, розміщених паралельно і з'єднаних між собою на певній відстані жорсткими тросиками. Кінці утримувача 16 обладнані рукоятками з пористої гуми, яка під час певних рухів виконує функцію еспандера для пальців рук. Утримувач 16 є важливим елементом пристрою, тому що часто патології хребта супроводжують супутні патології (наприклад, захворювання плечових суглобів тощо) і людина не може одразу завести руки за голову і взятися за розтяжки-еспандера 15 (Фіг. 1), закріплені в верхній частині ложемента 1. Тоді людина, не заводячи рук за голову, використовує як опору для рук довгий утримувач 16 і лише після того, як відновляться функції м'язів плечового пояса та зникне біль у суглобах, переходить до використання як опори стаціонарного утримувача, який є фіксуючим засобом 4. Це ще одна особливість пристрою порівняно з іншими відомими пристроями. При пересуванні людини вгору або вниз довгий утримувач 16 подовжується або вкорочується залежно від можливостей рухової амплітуди рук. Над довгим утримувачем 16 на певній відстані аналогічно розміщений на гаках, вмонтованих у вертикальну раму-опору 6, середній утримувач 17, а над ним аналогічно розміщений на гаках, вмонтованих у вертикальну раму-опору 6, верхній утримувач 18. Обидва утримувачі 17 і 18 мають конструкцію, аналогічну до конструкції довгого утримувача 16, проте кожен з них має своє призначення під час виконання певних рухів (вправ). До верхньої частини вертикальної рами-опори 6 гумовими розтяжками з гачками кріпиться також спеціальний засіб для голови - підборідник 19 (Фіг.2) оригінальної конструкції, виконаний з цупкої тканини. Під час виконання рухів (вправ) підборідник 19 забезпечує м'яке розтягнення хребта у шийному та спинно-грудному відділах. Підборідник 19 завдяки оригінальності конструкції може надіватися на голову будь-якого розміру. Під час виконання рухів він одночасно з іншими елементами пристрою забезпечує стимулювання до відновлення втрачених функцій м'язів шийного та спинно-грудного відділів, а також м'яке витягнення хребта, сприяючи відновленню оптимальної відстані між хребцями у зазначених відділах хребта. Для можливості опори пацієнтом під час його укладання та в момент його підйому з пристрою (ложемента 1) встановлені дві опорні ручки 20 скобоподібної прямокутної форми, прикріплені в дугоподібних металевих профілях протилежно одна одній (Фіг. 1, Фіг. 5). При опорі на опорні ручки знімаються напруження з м'язів поперекового відділу хребта, що в свою чергу зменшує ступінь больового синдрому. 4 UA 109920 U 5 10 15 Для з'єднання обох половин "дуги Пекура" та опорної рами при встановлені пристрою в робоче положення використана металева пластинка (Фіг. 7). На Фіг. 8 поданий унікальний профіль ("профіль Пекура"), який використовується в вертикальній опорній рамі та "дузі Пекура" задля можливості уніфікувати всі деталі пристрою, їх з'єднання в цілісну багатофункціональну, безпечну та високо результативну конструкцію, тобто в запропонованому пристрої. Використання "профілю Пекура" забезпечує міцність, елегантність та комплексну гармонію структури пристрою "Кипарис". Усі деталі на пристрої встановлені з можливістю їх знімання - тобто знімні. Пристрій повністю трансформується індивідуально, відповідно до особливостей виду захворювання кожної людини, він легко збирається і розбирається. Після занять ложемент пристрою можна зняти з робочих гаків рами і переставити на верхні гаки, що провисають на рамі. Таким чином 2 пристрій займає у кімнаті площу не більше 0,3 м . Корисна модель, що пропонується, може знайти широке застосування у медицині, зокрема в травматології, ортопедії, неврології, причому найбільший ефект може бути одержаний при лікуванні хворих з захворюваннями хребта, міжхребцевих дисків та суглобів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 30 35 1. Пристрій для профілактики й лікування хвороб хребта, що містить ложемент, виконаний у формі дуги з можливістю регулювання радіуса її вигину, який складається з панелі-дуги та знімних спинних валиків, пристосований для встановлювання в нахиленому положенні на верхній і нижній опорах і який з боків охоплюють два дугоподібних металевих профілі, засоби для регулювання нахилу ложемента, що розміщені на вертикальній опорній рамі, засоби для утримування пацієнта на ложементі в положенні лежачі та опору для ніг пацієнта, дві опорні ручки, прикріплені в дугоподібних металевих профілях протилежно одна одній, який відрізняється тим, що панель-дуга ложемента, а також вертикальна опорна рама виконані з можливістю складання кожної з них вдвічі. 2. Пристрій за п. 1, який відрізняється тим, що опорні ручки виконані скобоподібної прямокутної форми. 3. Пристрій за п. 1, який відрізняється тим, що нижня опора для стаціонарного утримання ложемента на підлозі виконана у вигляді двох гумових валиків, розміщених з обох сторін панелідуги в місці опори ложемента на підлогу. 4. Пристрій за п. 1, який відрізняється тим, що обидві половини панелі-дуги ложемента з'єднані між собою металевою пластиною при встановленні пристрою в робоче положення. 5. Пристрій за п. 1, який відрізняється тим, що дві половини вертикальної опорної рами з'єднані металевою пластиною при встановленні пристрою в робоче положення. 5 UA 109920 U 6 UA 109920 U 7 UA 109920 U 8 UA 109920 U 9 UA 109920 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”,вул. Глазунова, 1, м. Київ – 42, 01601 10
