Дерев’яна огороджувальна стіна

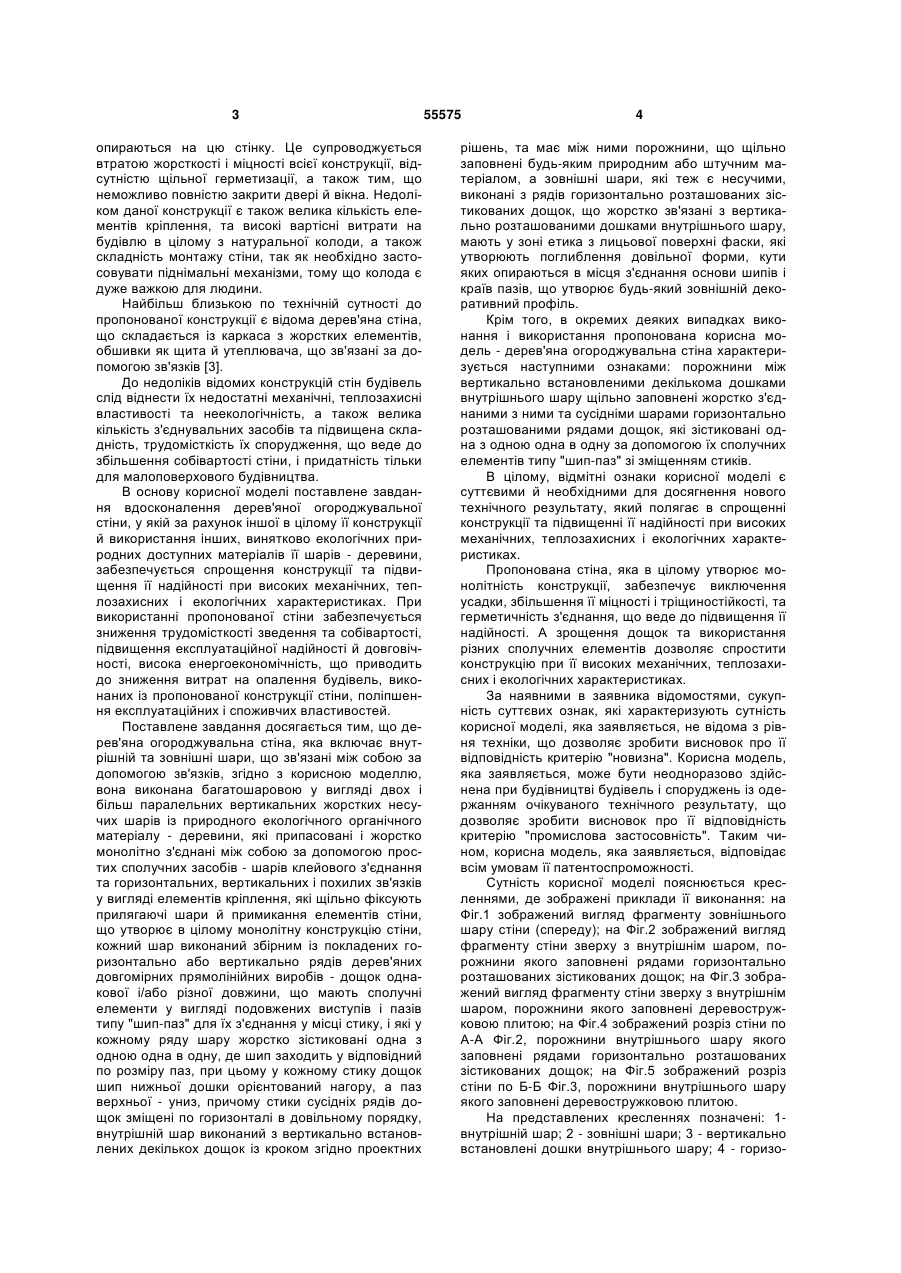

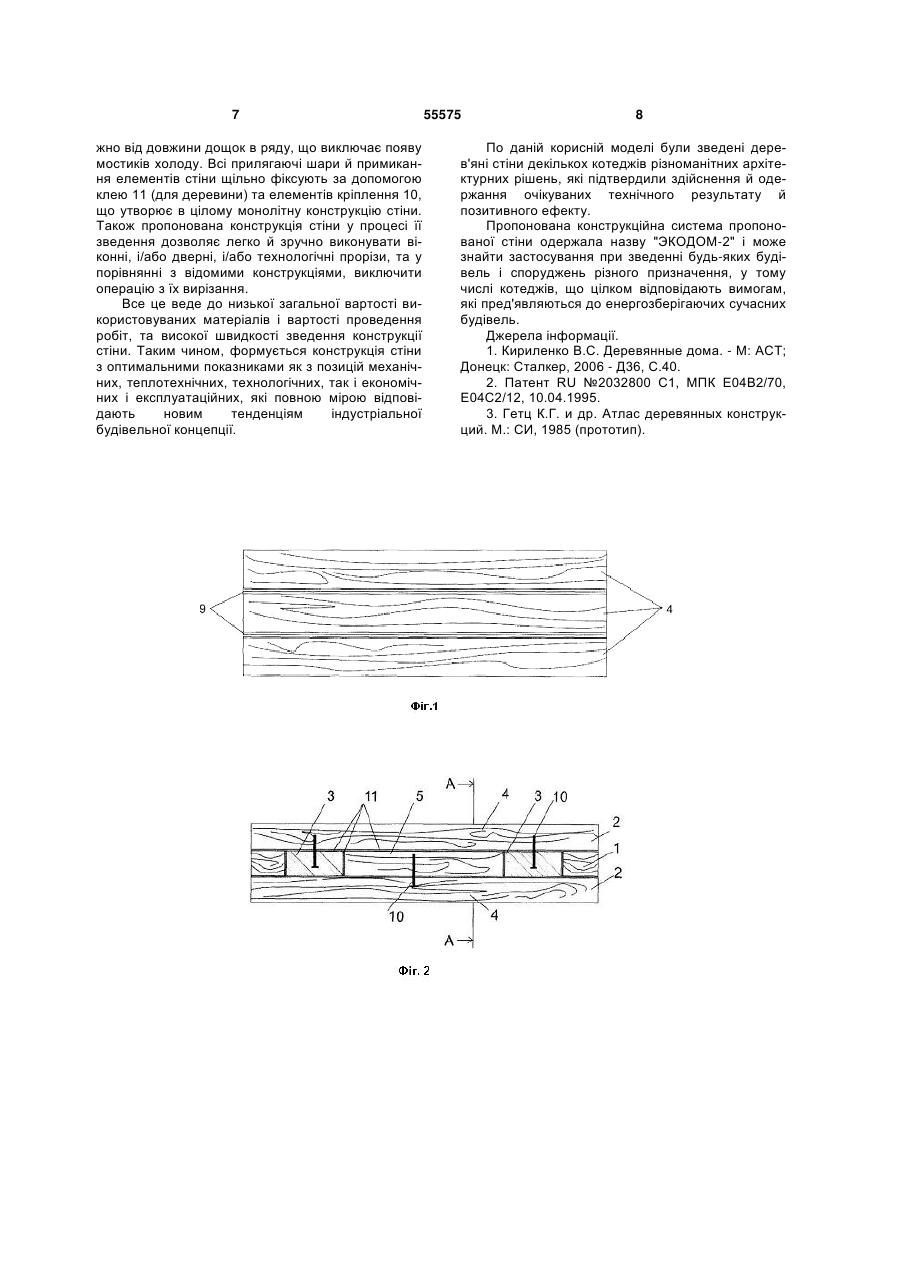

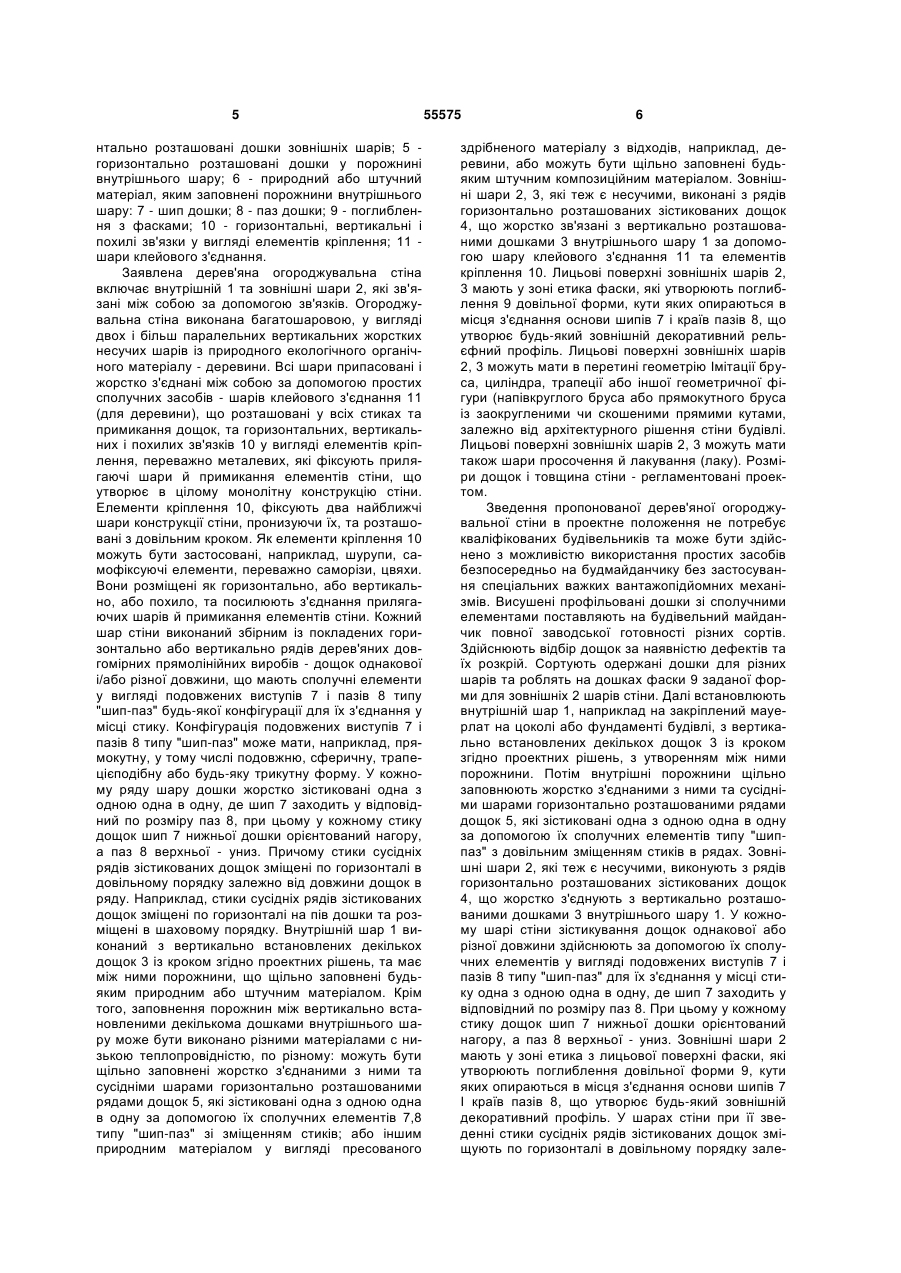

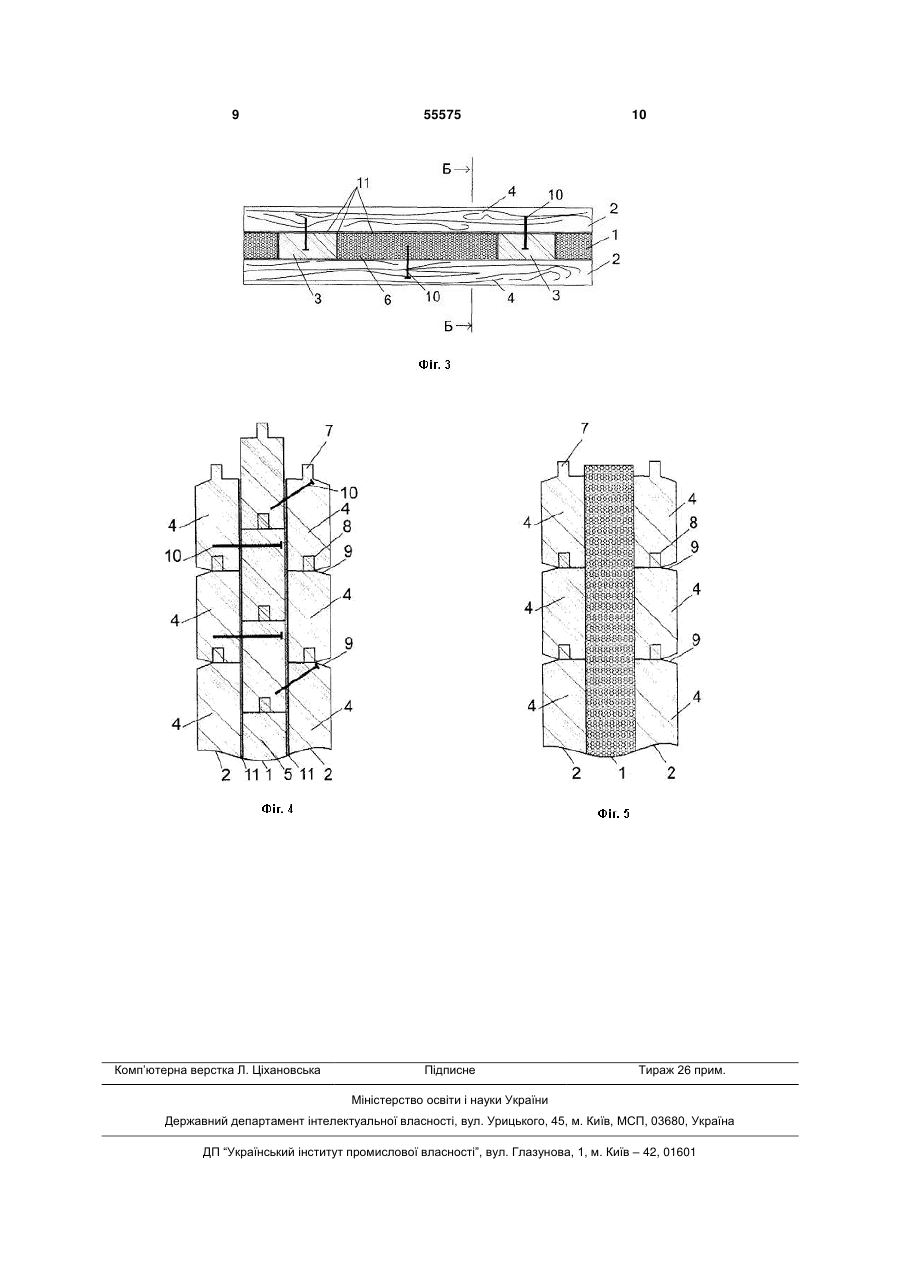

1. Дерев'яна огороджувальна стіна, яка включає внутрішній та зовнішні шари, що зв'язані між собою за допомогою зв'язків, яка відрізняється тим, що вона виконана багатошаровою у вигляді двох і більше паралельних вертикальних жорстких несучих шарів із природного екологічного органічного матеріалу - деревини, які припасовані і жорстко монолітно з'єднані між собою за допомогою простих сполучних засобів - шарів клейового з'єднання та горизонтальних, вертикальних і похилих зв'язків у вигляді елементів кріплення, які щільно фіксують прилягаючі шари й примикання елементів стіни, що утворює в цілому монолітну конструкцію стіни, кожний шар виконаний збірним із покладених горизонтально або вертикально рядів дерев'яних довгомірних прямолінійних виробів дощок однакової і/або різної довжини, що мають сполучні елементи у вигляді подовжених виступів і пазів типу "шип-паз" для їх з'єднання у місці стику, і які у кожному ряду шару жорстко зістиковані одна U 2 (13) 1 3 опираються на цю стінку. Це супроводжується втратою жорсткості і міцності всієї конструкції, відсутністю щільної герметизації, а також тим, що неможливо повністю закрити двері й вікна. Недоліком даної конструкції є також велика кількість елементів кріплення, та високі вартісні витрати на будівлю в цілому з натуральної колоди, а також складність монтажу стіни, так як необхідно застосовувати піднімальні механізми, тому що колода є дуже важкою для людини. Найбільш близькою по технічній сутності до пропонованої конструкції є відома дерев'яна стіна, що складається із каркаса з жорстких елементів, обшивки як щита й утеплювача, що зв'язані за допомогою зв'язків [3]. До недоліків відомих конструкцій стін будівель слід віднести їх недостатні механічні, теплозахисні властивості та неекологічність, а також велика кількість з'єднувальних засобів та підвищена складність, трудомісткість їх спорудження, що веде до збільшення собівартості стіни, і придатність тільки для малоповерхового будівництва. В основу корисної моделі поставлене завдання вдосконалення дерев'яної огороджувальної стіни, у якій за рахунок іншої в цілому її конструкції й використання інших, винятково екологічних природних доступних матеріалів її шарів - деревини, забезпечується спрощення конструкції та підвищення її надійності при високих механічних, теплозахисних і екологічних характеристиках. При використанні пропонованої стіни забезпечується зниження трудомісткості зведення та собівартості, підвищення експлуатаційної надійності й довговічності, висока енергоекономічність, що приводить до зниження витрат на опалення будівель, виконаних із пропонованої конструкції стіни, поліпшення експлуатаційних і споживчих властивостей. Поставлене завдання досягається тим, що дерев'яна огороджувальна стіна, яка включає внутрішній та зовнішні шари, що зв'язані між собою за допомогою зв'язків, згідно з корисною моделлю, вона виконана багатошаровою у вигляді двох і більш паралельних вертикальних жорстких несучих шарів із природного екологічного органічного матеріалу - деревини, які припасовані і жорстко монолітно з'єднані між собою за допомогою простих сполучних засобів - шарів клейового з'єднання та горизонтальних, вертикальних і похилих зв'язків у вигляді елементів кріплення, які щільно фіксують прилягаючі шари й примикання елементів стіни, що утворює в цілому монолітну конструкцію стіни, кожний шар виконаний збірним із покладених горизонтально або вертикально рядів дерев'яних довгомірних прямолінійних виробів - дощок однакової і/або різної довжини, що мають сполучні елементи у вигляді подовжених виступів і пазів типу "шип-паз" для їх з'єднання у місці стику, і які у кожному ряду шару жорстко зістиковані одна з одною одна в одну, де шип заходить у відповідний по розміру паз, при цьому у кожному стику дощок шип нижньої дошки орієнтований нагору, а паз верхньої - униз, причому стики сусідніх рядів дощок зміщені по горизонталі в довільному порядку, внутрішній шар виконаний з вертикально встановлених декількох дощок із кроком згідно проектних 55575 4 рішень, та має між ними порожнини, що щільно заповнені будь-яким природним або штучним матеріалом, а зовнішні шари, які теж є несучими, виконані з рядів горизонтально розташованих зістикованих дощок, що жорстко зв'язані з вертикально розташованими дошками внутрішнього шару, мають у зоні етика з лицьової поверхні фаски, які утворюють поглиблення довільної форми, кути яких опираються в місця з'єднання основи шипів і країв пазів, що утворює будь-який зовнішній декоративний профіль. Крім того, в окремих деяких випадках виконання і використання пропонована корисна модель - дерев'яна огороджувальна стіна характеризується наступними ознаками: порожнини між вертикально встановленими декількома дошками внутрішнього шару щільно заповнені жорстко з'єднаними з ними та сусідніми шарами горизонтально розташованими рядами дощок, які зістиковані одна з одною одна в одну за допомогою їх сполучних елементів типу "шип-паз" зі зміщенням стиків. В цілому, відмітні ознаки корисної моделі є суттєвими й необхідними для досягнення нового технічного результату, який полягає в спрощенні конструкції та підвищенні її надійності при високих механічних, теплозахисних і екологічних характеристиках. Пропонована стіна, яка в цілому утворює монолітність конструкції, забезпечує виключення усадки, збільшення її міцності і тріщиностійкості, та герметичність з'єднання, що веде до підвищення її надійності. А зрощення дощок та використання різних сполучних елементів дозволяє спростити конструкцію при її високих механічних, теплозахисних і екологічних характеристиках. За наявними в заявника відомостями, сукупність суттєвих ознак, які характеризують сутність корисної моделі, яка заявляється, не відома з рівня техніки, що дозволяє зробити висновок про її відповідність критерію "новизна". Корисна модель, яка заявляється, може бути неодноразово здійснена при будівництві будівель і споруджень із одержанням очікуваного технічного результату, що дозволяє зробити висновок про її відповідність критерію "промислова застосовність". Таким чином, корисна модель, яка заявляється, відповідає всім умовам її патентоспроможності. Сутність корисної моделі пояснюється кресленнями, де зображені приклади її виконання: на Фіг.1 зображений вигляд фрагменту зовнішнього шару стіни (спереду); на Фіг.2 зображений вигляд фрагменту стіни зверху з внутрішнім шаром, порожнини якого заповнені рядами горизонтально розташованих зістикованих дощок; на Фіг.3 зображений вигляд фрагменту стіни зверху з внутрішнім шаром, порожнини якого заповнені деревостружковою плитою; на Фіг.4 зображений розріз стіни по А-А Фіг.2, порожнини внутрішнього шару якого заповнені рядами горизонтально розташованих зістикованих дощок; на Фіг.5 зображений розріз стіни по Б-Б Фіг.3, порожнини внутрішнього шару якого заповнені деревостружковою плитою. На представлених кресленнях позначені: 1внутрішній шар; 2 - зовнішні шари; 3 - вертикально встановлені дошки внутрішнього шару; 4 - горизо 5 нтально розташовані дошки зовнішніх шарів; 5 горизонтально розташовані дошки у порожнині внутрішнього шару; 6 - природний або штучний матеріал, яким заповнені порожнини внутрішнього шару: 7 - шип дошки; 8 - паз дошки; 9 - поглиблення з фасками; 10 - горизонтальні, вертикальні і похилі зв'язки у вигляді елементів кріплення; 11 шари клейового з'єднання. Заявлена дерев'яна огороджувальна стіна включає внутрішній 1 та зовнішні шари 2, які зв'язані між собою за допомогою зв'язків. Огороджувальна стіна виконана багатошаровою, у вигляді двох і більш паралельних вертикальних жорстких несучих шарів із природного екологічного органічного матеріалу - деревини. Всі шари припасовані і жорстко з'єднані між собою за допомогою простих сполучних засобів - шарів клейового з'єднання 11 (для деревини), що розташовані у всіх стиках та примикання дощок, та горизонтальних, вертикальних і похилих зв'язків 10 у вигляді елементів кріплення, переважно металевих, які фіксують прилягаючі шари й примикання елементів стіни, що утворює в цілому монолітну конструкцію стіни. Елементи кріплення 10, фіксують два найближчі шари конструкції стіни, пронизуючи їх, та розташовані з довільним кроком. Як елементи кріплення 10 можуть бути застосовані, наприклад, шурупи, самофіксуючі елементи, переважно саморізи, цвяхи. Вони розміщені як горизонтально, або вертикально, або похило, та посилюють з'єднання прилягаючих шарів й примикання елементів стіни. Кожний шар стіни виконаний збірним із покладених горизонтально або вертикально рядів дерев'яних довгомірних прямолінійних виробів - дощок однакової і/або різної довжини, що мають сполучні елементи у вигляді подовжених виступів 7 і пазів 8 типу "шип-паз" будь-якої конфігурації для їх з'єднання у місці стику. Конфігурація подовжених виступів 7 і пазів 8 типу "шип-паз" може мати, наприклад, прямокутну, у тому числі подовжню, сферичну, трапецієподібну або будь-яку трикутну форму. У кожному ряду шару дошки жорстко зістиковані одна з одною одна в одну, де шип 7 заходить у відповідний по розміру паз 8, при цьому у кожному стику дощок шип 7 нижньої дошки орієнтований нагору, а паз 8 верхньої - униз. Причому стики сусідніх рядів зістикованих дощок зміщені по горизонталі в довільному порядку залежно від довжини дощок в ряду. Наприклад, стики сусідніх рядів зістикованих дощок зміщені по горизонталі на пів дошки та розміщені в шаховому порядку. Внутрішній шар 1 виконаний з вертикально встановлених декількох дощок 3 із кроком згідно проектних рішень, та має між ними порожнини, що щільно заповнені будьяким природним або штучним матеріалом. Крім того, заповнення порожнин між вертикально встановленими декількома дошками внутрішнього шару може бути виконано різними матеріалами с низькою теплопровідністю, по різному: можуть бути щільно заповнені жорстко з'єднаними з ними та сусідніми шарами горизонтально розташованими рядами дощок 5, які зістиковані одна з одною одна в одну за допомогою їх сполучних елементів 7,8 типу "шип-паз" зі зміщенням стиків; або іншим природним матеріалом у вигляді пресованого 55575 6 здрібненого матеріалу з відходів, наприклад, деревини, або можуть бути щільно заповнені будьяким штучним композиційним матеріалом. Зовнішні шари 2, 3, які теж є несучими, виконані з рядів горизонтально розташованих зістикованих дощок 4, що жорстко зв'язані з вертикально розташованими дошками 3 внутрішнього шару 1 за допомогою шару клейового з'єднання 11 та елементів кріплення 10. Лицьові поверхні зовнішніх шарів 2, 3 мають у зоні етика фаски, які утворюють поглиблення 9 довільної форми, кути яких опираються в місця з'єднання основи шипів 7 і країв пазів 8, що утворює будь-який зовнішній декоративний рельєфний профіль. Лицьові поверхні зовнішніх шарів 2, 3 можуть мати в перетині геометрію Імітації бруса, циліндра, трапеції або іншої геометричної фігури (напівкруглого бруса або прямокутного бруса із заокругленими чи скошеними прямими кутами, залежно від архітектурного рішення стіни будівлі. Лицьові поверхні зовнішніх шарів 2, 3 можуть мати також шари просочення й лакування (лаку). Розміри дощок і товщина стіни - регламентовані проектом. Зведення пропонованої дерев'яної огороджувальної стіни в проектне положення не потребує кваліфікованих будівельників та може бути здійснено з можливістю використання простих засобів безпосередньо на будмайданчику без застосування спеціальних важких вантажопідйомних механізмів. Висушені профільовані дошки зі сполучними елементами поставляють на будівельний майданчик повної заводської готовності різних сортів. Здійснюють відбір дощок за наявністю дефектів та їх розкрій. Сортують одержані дошки для різних шарів та роблять на дошках фаски 9 заданої форми для зовнішніх 2 шарів стіни. Далі встановлюють внутрішній шар 1, наприклад на закріплений мауерлат на цоколі або фундаменті будівлі, з вертикально встановлених декількох дощок 3 із кроком згідно проектних рішень, з утворенням між ними порожнини. Потім внутрішні порожнини щільно заповнюють жорстко з'єднаними з ними та сусідніми шарами горизонтально розташованими рядами дощок 5, які зістиковані одна з одною одна в одну за допомогою їх сполучних елементів типу "шиппаз" з довільним зміщенням стиків в рядах. Зовнішні шари 2, які теж є несучими, виконують з рядів горизонтально розташованих зістикованих дощок 4, що жорстко з'єднують з вертикально розташованими дошками 3 внутрішнього шару 1. У кожному шарі стіни зістикування дощок однакової або різної довжини здійснюють за допомогою їх сполучних елементів у вигляді подовжених виступів 7 і пазів 8 типу "шип-паз" для їх з'єднання у місці стику одна з одною одна в одну, де шип 7 заходить у відповідний по розміру паз 8. При цьому у кожному стику дощок шип 7 нижньої дошки орієнтований нагору, а паз 8 верхньої - униз. Зовнішні шари 2 мають у зоні етика з лицьової поверхні фаски, які утворюють поглиблення довільної форми 9, кути яких опираються в місця з'єднання основи шипів 7 І країв пазів 8, що утворює будь-який зовнішній декоративний профіль. У шарах стіни при її зведенні стики сусідніх рядів зістикованих дощок зміщують по горизонталі в довільному порядку зале 7 жно від довжини дощок в ряду, що виключає появу мостиків холоду. Всі прилягаючі шари й примикання елементів стіни щільно фіксують за допомогою клею 11 (для деревини) та елементів кріплення 10, що утворює в цілому монолітну конструкцію стіни. Також пропонована конструкція стіни у процесі її зведення дозволяє легко й зручно виконувати віконні, і/або дверні, і/або технологічні прорізи, та у порівнянні з відомими конструкціями, виключити операцію з їх вирізання. Все це веде до низької загальної вартості використовуваних матеріалів і вартості проведення робіт, та високої швидкості зведення конструкції стіни. Таким чином, формується конструкція стіни з оптимальними показниками як з позицій механічних, теплотехнічних, технологічних, так і економічних і експлуатаційних, які повною мірою відповідають новим тенденціям індустріальної будівельної концепції. 55575 8 По даній корисній моделі були зведені дерев'яні стіни декількох котеджів різноманітних архітектурних рішень, які підтвердили здійснення й одержання очікуваних технічного результату й позитивного ефекту. Пропонована конструкційна система пропонованої стіни одержала назву "ЭКОДОМ-2" і може знайти застосування при зведенні будь-яких будівель і споруджень різного призначення, у тому числі котеджів, що цілком відповідають вимогам, які пред'являються до енергозберігаючих сучасних будівель. Джерела інформації. 1. Кириленко В.С. Деревянные дома. - М: ACT; Донецк: Сталкер, 2006 - Д36, С.40. 2. Патент RU №2032800 С1, МПК Е04В2/70, Е04С2/12, 10.04.1995. 3. Гетц К.Г. и др. Атлас деревянных конструкций. М.: СИ, 1985 (прототип). 9 Комп’ютерна верстка Л. Ціхановська 55575 Підписне 10 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
