Огороджувальна конструкція

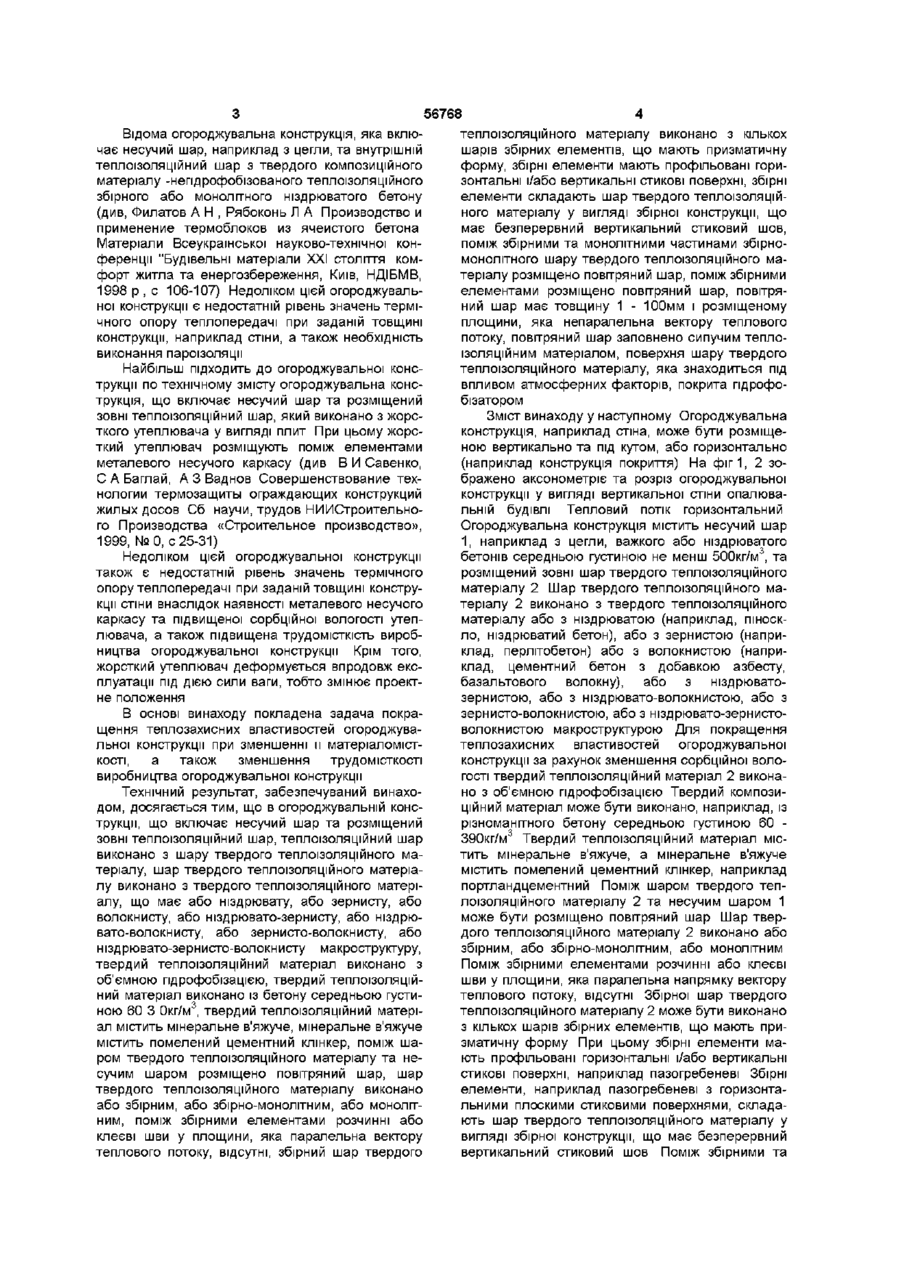

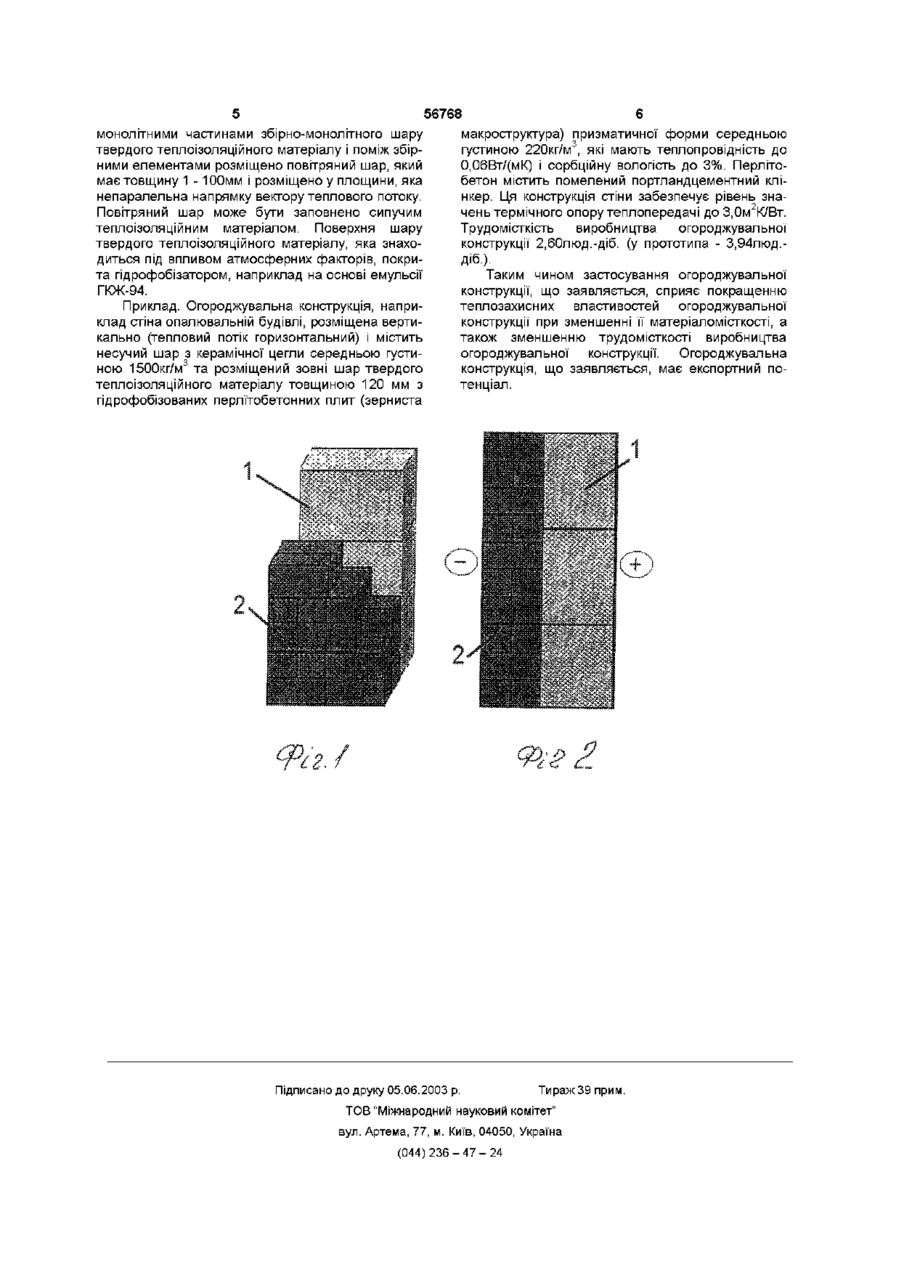

1 Огороджувальна конструкція, що включає несучий шар та розміщений зовні теплоізоляційний шар, яка відрізняється тим, що теплоізоляційний шар виконано з шару твердого теплоізоляційного матеріалу 2 Конструкція за п 1, яка відрізняється тим, що шар твердого теплоізоляційного матеріалу виконано з твердого теплоізоляційного матеріалу, що має або ніздрювату, або зернисту, або волокнисту, або ніздрювато-зернисту, або ніздрюватоволокнисту, або зернисто-волокнисту, або ніздрювато-зернисто-волокнисту макроструктуру 3 Конструкція за п 2, яка відрізняється тим, що твердий теплоізоляційний матеріал виконано з об'ємною пдрофобізацією 4 Конструкція за пп 2, 3, яка відрізняється тим, що твердий теплоізоляційний матеріал виконано із бетону середньою густиною 60-390 кг/м3 5 Конструкція за пп 2-4, яка відрізняється тим, що твердий теплоізоляційний матеріал містить мінеральне в'яжуче 6 Конструкція за п 5, яка відрізняється тим, що мінеральне в'яжуче містить помелений цементний клінкер 7 Конструкція за п 1, яка відрізняється тим, що поміж шаром твердого теплоізоляційного матеріалу та несучим шаром розміщено повітряний шар 8 Конструкція за п 1, яка відрізняється тим, що шар твердого теплоізоляційного матеріалу виконано або збірним, або збірно-монолітним, або монолітним 9 Конструкція за п 8, яка відрізняється тим, що поміж збірними елементами розчинні або клейові шви у площині, яка паралельна вектору теплового потоку, відсутні 10 Конструкція за пп 8, 9, яка відрізняється тим, що збірний шар твердого теплоізоляційного матеріалу виконано з кількох шарів збірних елементів 11 Конструкція за п 10, яка відрізняється тим, що збірні елементи мають профільовані горизонтальні і/або вертикальні стикові поверхні 12 Конструкція за п 8, яка відрізняється тим, що поміж збірними та монолітними частинами збірномонолітного шару твердого теплоізоляційного матеріалу розміщено повітряний шар 13 Конструкція за п 8, яка відрізняється тим, що поміж збірними елементами розміщено повітряний шар 14 Конструкція за п 8, яка відрізняється тим, що поверхня шару твердого теплоізоляційного матеріалу, яка знаходиться під впливом атмосферних факторів, покрита пдрофобізатором 15 Конструкція за пп 7, 12, 13, яка відрізняється тим, що повітряний шар має товщину 1-100 мм і розміщений у площині, яка не паралельна вектору теплового потоку Винахід відноситься до огороджувальних конструкцій, що розміщені вертикально, горизонтально та під кутом і можуть бути використані, наприклад, у будівництві при спорудженні ЗОВНІШНІХ изоляционные и стеновые изделия из безавтоклавного пенобетона // Строительные материалы 1999- № 4 - С 10-П) Недоліком цієй огороджувальної конструкції є недостатній рівень значень термічного опору теплопередачі при заданій товщині конструкції, наприклад стіни Класифікація теплоізоляційних матеріалів наведена у ГОСТ 16381-77 "Материалы и изделия строительные теплоизоляционные Классификация и общие технические требования" СТІН Відома огороджувальна конструкція, яка включає несучий моношар зі збірного або монолітного конструкційно-теплоізоляційного непдрофобізованого неавтоклавного ніздрюватого бетону (див Гусенков С А, Удачкин В И , Галкин С Д Тепло 00 (О 1^ (О ю 56768 теплоізоляційного матеріалу виконано з кількох шарів збірних елементів, що мають призматичну форму, збірні елементи мають профільовані горизонтальні і/або вертикальні стикові поверхні, збірні елементи складають шар твердого теплоізоляційного матеріалу у вигляді збірної конструкції, що має безперервний вертикальний стиковий шов, поміж збірними та монолітними частинами збірномонолітного шару твердого теплоізоляційного матеріалу розміщено повітряний шар, поміж збірними елементами розміщено повітряний шар, повітряний шар має товщину 1 - 100мм і розміщеному площини, яка непаралельна вектору теплового потоку, повітряний шар заповнено сипучим теплоізоляційним матеріалом, поверхня шару твердого теплоізоляційного матеріалу, яка знаходиться під Найбільш підходить до огороджувальної консвпливом атмосферних факторів, покрита пдрофотрукції по технічному змісту огороджувальна консб і затором трукція, що включає несучий шар та розміщений зовні теплоізоляційний шар, який виконано з жорсЗміст винаходу у наступному Огороджувальна ткого утеплювача у вигляді плит При цьому жорсконструкція, наприклад стіна, може бути розміщеткий утеплювач розміщують поміж елементами ною вертикально та під кутом, або горизонтально металевого несучого каркасу (див В И Савенко, (наприклад конструкція покриття) На фіг1, 2 зоС А Баглай, А 3 Ваднов Совершенствование техбражено аксонометріє та розріз огороджувальної нологии термозащиты ограждающих конструкций конструкції у вигляді вертикальної стіни опалюважилых досов Сб научи, трудов НИИСтроительнольній будівлі Тепловий потік горизонтальний го Производства «Строительное производство», Огороджувальна конструкція містить несучий шар 1999, №0, с 25-31) 1, наприклад з цегли, важкого або ніздрюватого бетонів середньою густиною не менш 500кг/м3, та Недоліком цієй огороджувальної конструкції розміщений зовні шар твердого теплоізоляційного також є недостатній рівень значень термічного матеріалу 2 Шар твердого теплоізоляційного маопору теплопередачі при заданій товщині конструтеріалу 2 виконано з твердого теплоізоляційного кції стіни внаслідок наявності металевого несучого матеріалу або з ніздрюватою (наприклад, піносккаркасу та підвищеної сорбціиної вологості утепло, ніздрюватий бетон), або з зернистою (наприлювача, а також підвищена трудомісткість виробклад, перлітобетон) або з волокнистою (наприництва огороджувальної конструкції Крім того, клад, цементний бетон з добавкою азбесту, жорсткий утеплювач деформується впродовж ексбазальтового волокну), або з ніздрюватоплуатації під дією сили ваги, тобто змінює проектзернистою, або з ніздрювато-волокнистою, або з не положення зернисто-волокнистою, або з ніздрювато-зернистоВ основі винаходу покладена задача покраволокнистою макроструктурою Для покращення щення теплозахисних властивостей огороджуватеплозахисних властивостей огороджувальної льної конструкції при зменшенні и матеріаломістконструкції за рахунок зменшення сорбціиної волокості, а також зменшення трудомісткості гості твердий теплоізоляційний матеріал 2 виконавиробництва огороджувальної конструкції но з об'ємною пдрофобізацією Твердий композиТехнічний результат, забезпечуваний винахоційний матеріал може бути виконано, наприклад, із дом, досягається тим, що в огороджувальній консрізноманітного бетону середньою густиною 60 трукції, що включає несучий шар та розміщений 390кг/м3 Твердий теплоізоляційний матеріал місзовні теплоізоляційний шар, теплоізоляційний шар тить мінеральне в'яжуче, а мінеральне в'яжуче виконано з шару твердого теплоізоляційного мамістить помелений цементний клінкер, наприклад теріалу, шар твердого теплоізоляційного матеріапортландцементний Поміж шаром твердого теплу виконано з твердого теплоізоляційного матерілоізоляційного матеріалу 2 та несучим шаром 1 алу, що має або ніздрювату, або зернисту, або може бути розміщено повітряний шар Шар тверволокнисту, або ніздрювато-зернисту, або ніздрюдого теплоізоляційного матеріалу 2 виконано або вато-волокнисту, або зернисто-волокнисту, або збірним, або збірно-монолітним, або монолітним ніздрювато-зернисто-волокнисту макроструктуру, Поміж збірними елементами розчинні або клеєві твердий теплоізоляційний матеріал виконано з шви у площини, яка паралельна напрямку вектору об'ємною пдрофобізацією, твердий теплоізоляційтеплового потоку, відсутні Збірної шар твердого ний матеріал виконано із бетону середньою густитеплоізоляційного матеріалу 2 може бути виконано ною 60 3 Окг/м3, твердий теплоізоляційний матеріз кількох шарів збірних елементів, що мають приал містить мінеральне в'яжуче, мінеральне в'яжуче зматичну форму При цьому збірні елементи мамістить помелений цементний клінкер, поміж шають профільовані горизонтальні і/або вертикальні ром твердого теплоізоляційного матеріалу та нестикові поверхні, наприклад пазогребеневі Збірні сучим шаром розміщено повітряний шар, шар елементи, наприклад пазогребеневі з горизонтатвердого теплоізоляційного матеріалу виконано льними плоскими стиковими поверхнями, складаабо збірним, або збірно-монолітним, або монолітють шар твердого теплоізоляційного матеріалу у ним, поміж збірними елементами розчинні або вигляді збірної конструкції, що має безперервний клеєві шви у площини, яка паралельна вектору вертикальний стиковий шов Поміж збірними та теплового потоку, відсутні, збірний шар твердого Відома огороджувальна конструкція, яка включає несучий шар, наприклад з цегли, та внутрішній теплоізоляційний шар з твердого композиційного матеріалу -непдрофобізованого теплоізоляційного збірного або монолітного ніздрюватого бетону (див, Филатов А Н , Рябоконь Л А Производство и применение термоблоков из ячеистого бетона Матеріали Всеукраїнської науково-технічної конференції "Будівельні матеріали XXI століття комфорт житла та енергозбереження, Київ, НДІБМВ, 1998 р, с 106-107) Недоліком цієй огороджувальноі конструкції є недостатній рівень значень термічного опору теплопередачі при заданій товщині конструкції, наприклад стіни, а також необхідність виконання пароізоляції монолітними частинами збірно-монолітного шару твердого теплоізоляційного матеріалу і поміж збірними елементами розміщено повітряний шар, який має товщину 1 - 100мм і розміщено у площини, яка непаралельна напрямку вектору теплового потоку. Повітряний шар може бути заповнено сипучим теплоізоляційним матеріалом. Поверхня шару твердого теплоізоляційного матеріалу, яка знаходиться під впливом атмосферних факторів, покрита гідрофобізатором, наприклад на основі емульсії ГКЖ-94. Приклад. Огороджувальна конструкція, наприклад стіна опалювальній будівлі, розміщена вертикально (тепловий потік горизонтальний) і містить несучий шар з керамічної цегли середньою густи3 ною 1500кг/м та розміщений зовні шар твердого теплоізоляційного матеріалу товщиною 120 мм з гідрофобізованих перлїтобетонних плит (зерниста 56768 макроструктура) призматичної форми середньою 3 густиною 220кг/м , які мають теплопровідність до 0,06Вт/(мК) і сорбційну вологість до 3%. Перлітобетон містить помелений портландцементний клінкер. Ця конструкція стіни забезпечує рівень зна2 чень термічного опору теплопередачі до 3,0м К/Вт. Трудомісткість виробництва огороджувальної конструкції 2,60люд.-діб. (у прототипа - 3,94люд.Діб.). Таким чином застосування огороджувальної конструкції, що заявляється, сприяє покращенню теплозахисних властивостей огороджувальної конструкції при зменшенні її матеріаломісткості, а також зменшенню трудомісткості виробництва огороджувальної конструкції. Огороджувальна конструкція, що заявляється, має експортний потенціал. Підписано до друку 05.06.2003 р. Тираж 39 прим. ТОВ "Міжнародний науковий комітет" вул. Артема, 77, м. Київ, 04050, Україна (044)236-47-24
