Спосіб забезпечення близькості протікання турбулентних і кумулятивних газових струменів і пристрій для його реалізації

Завантажити PDF файл.

Формула / Реферат

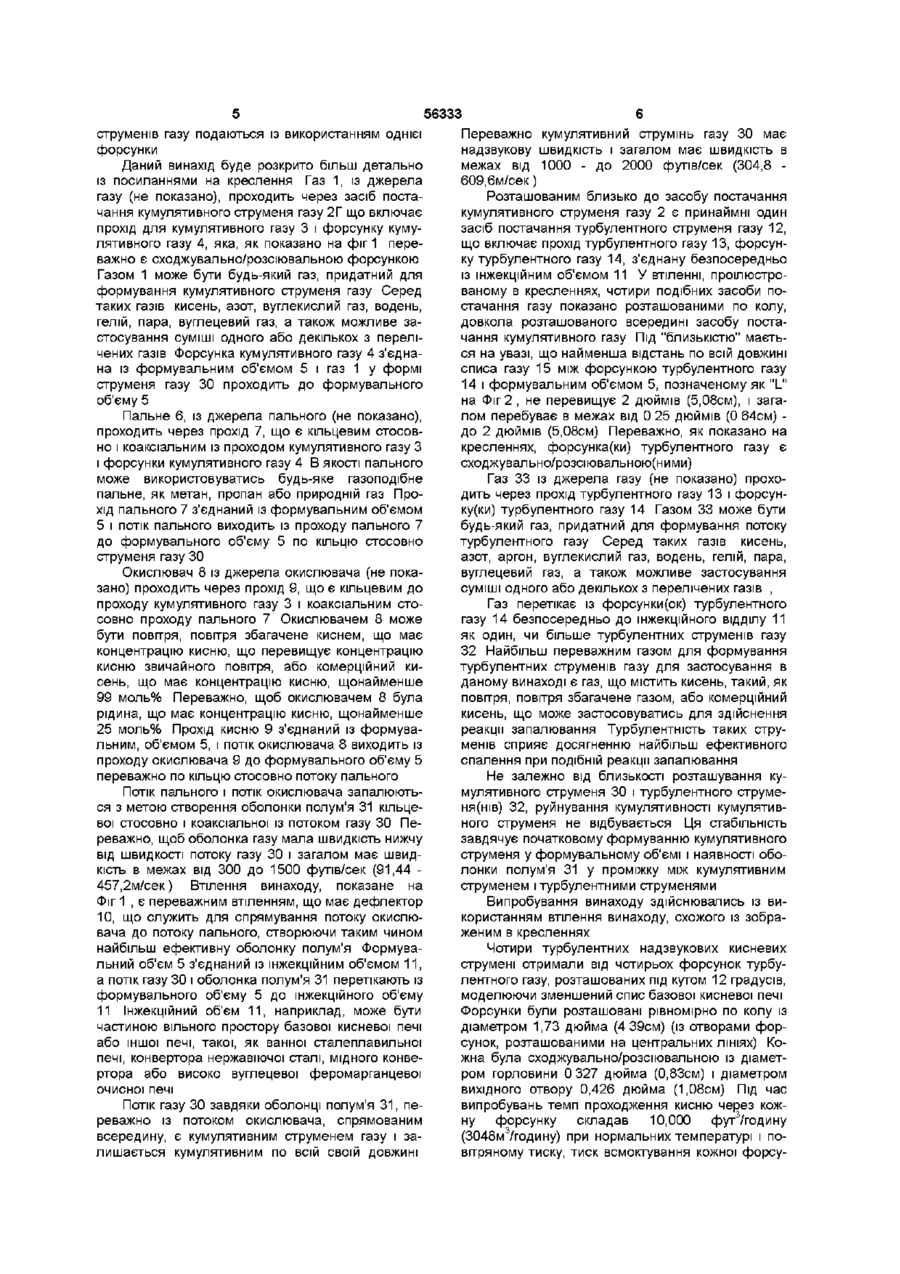

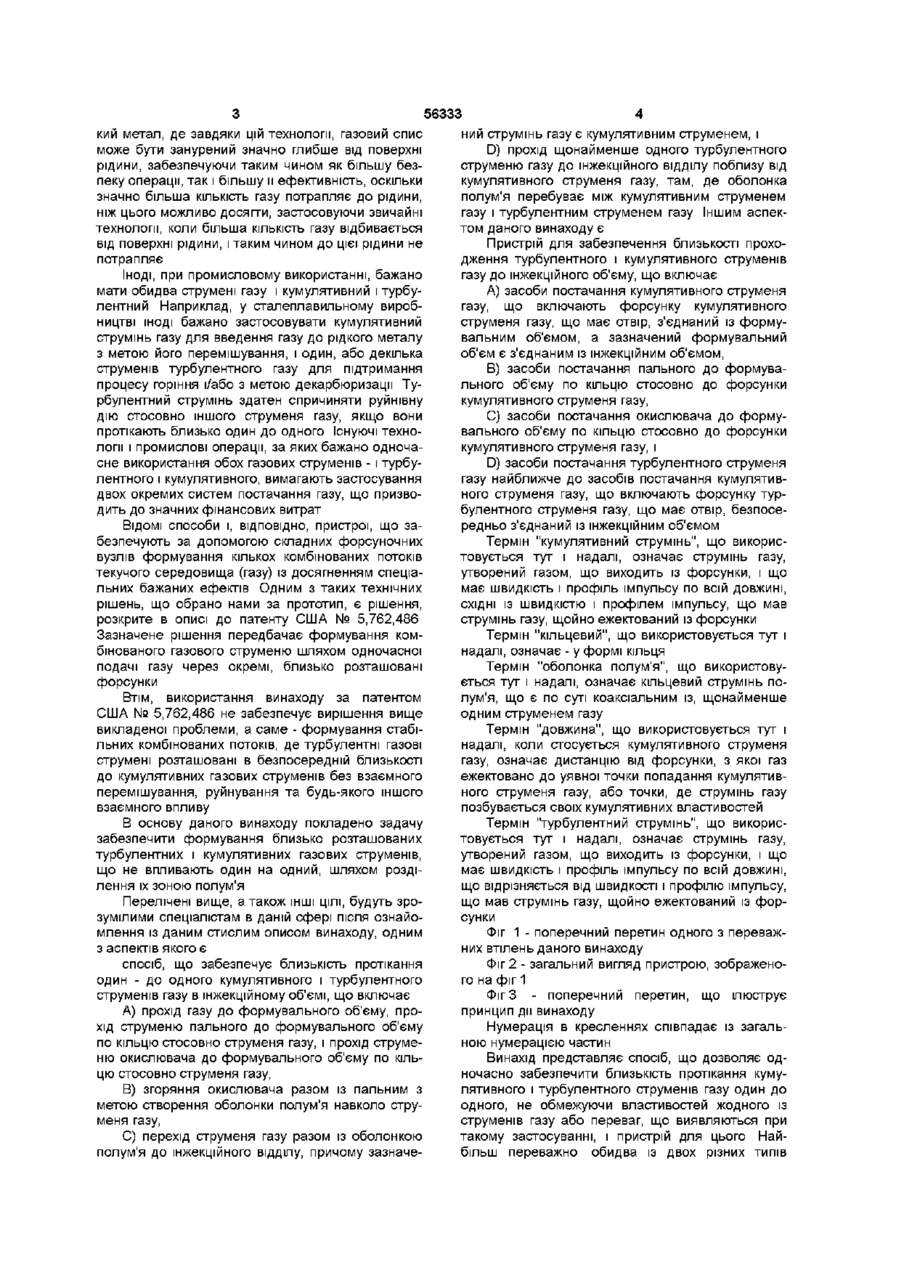

1. Спосіб забезпечення близькості протікання турбулентних і кумулятивних газових струменів, що включає проходження струменя газу до формувального об'єму, проходження потоку пального до формувального об'єму по кільцю відносно струменя газу, проходження потоку окислювача до формувального об'єму по кільцю відносно струменя газу, згоряння окислювача разом із пальним для створення оболонки полум'я навколо струменя газу, який відрізняється тим, що струмінь газу і оболонка полум'я проходять із формувального об'єму до інжекційного відділу, причому струмінь газу є кумулятивним струменем газу, і принаймні один турбулентний струмінь проходить до інжекційного відділу у безпосередній близькості до кумулятивного струменя газу, де оболонка полум'я перебуває між кумулятивним струменем газу і турбулентним струменем газу.

2. Спосіб за п. 1, який відрізняється тим, що потік пального є кільцевим відносно потоку окислювача.

3. Спосіб за п. 1, який відрізняється тим, що потік окислювача є кільцевим відносно потоку пального.

4. Спосіб за п. 1, який відрізняється тим, що кумулятивний струмінь газу включає один або більше з перелічених газів: азот, кисень, аргон, вуглекислий газ або природний газ.

5. Спосіб за п. 1, який відрізняється тим, що турбулентний струмінь(мені) газу включає(ють) кисень.

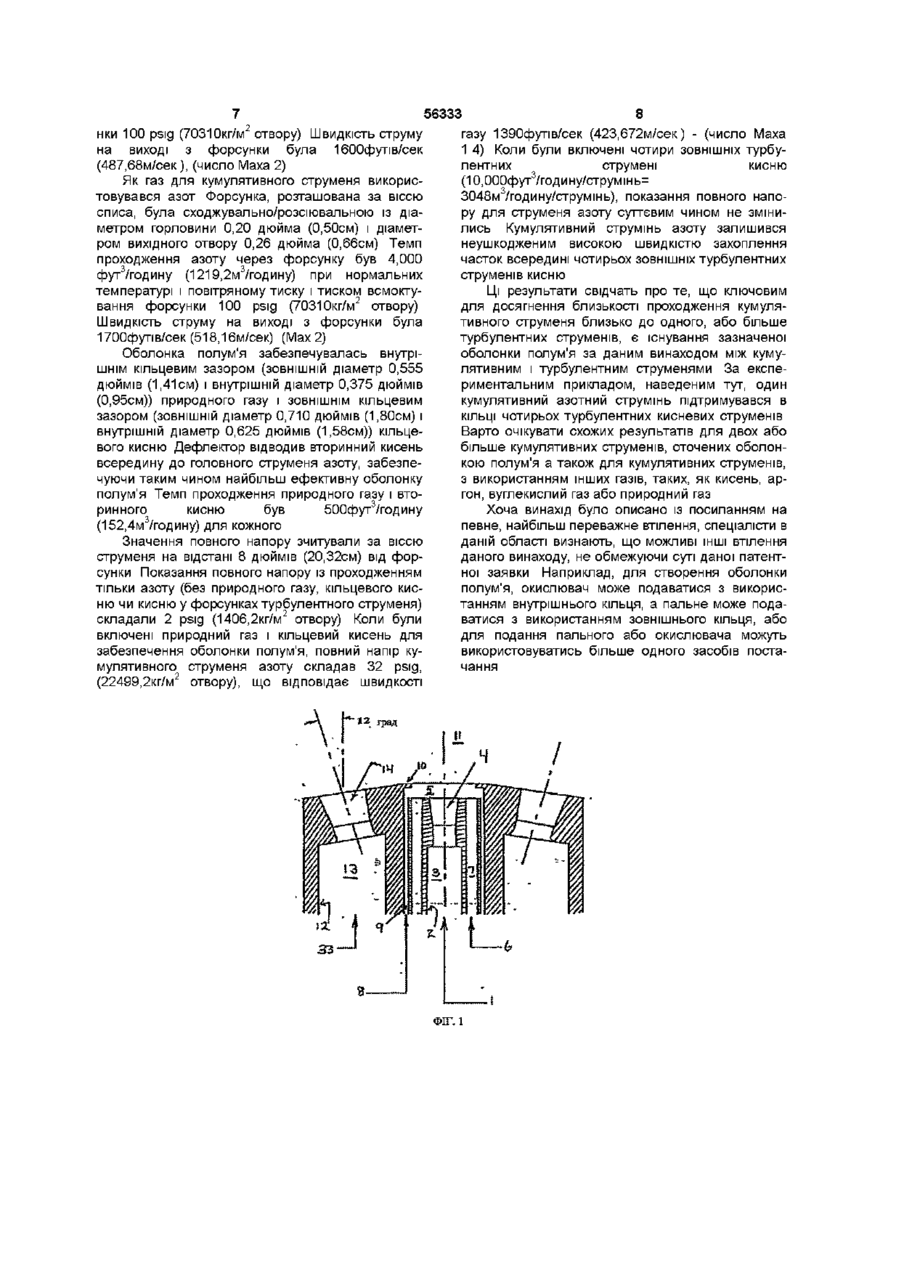

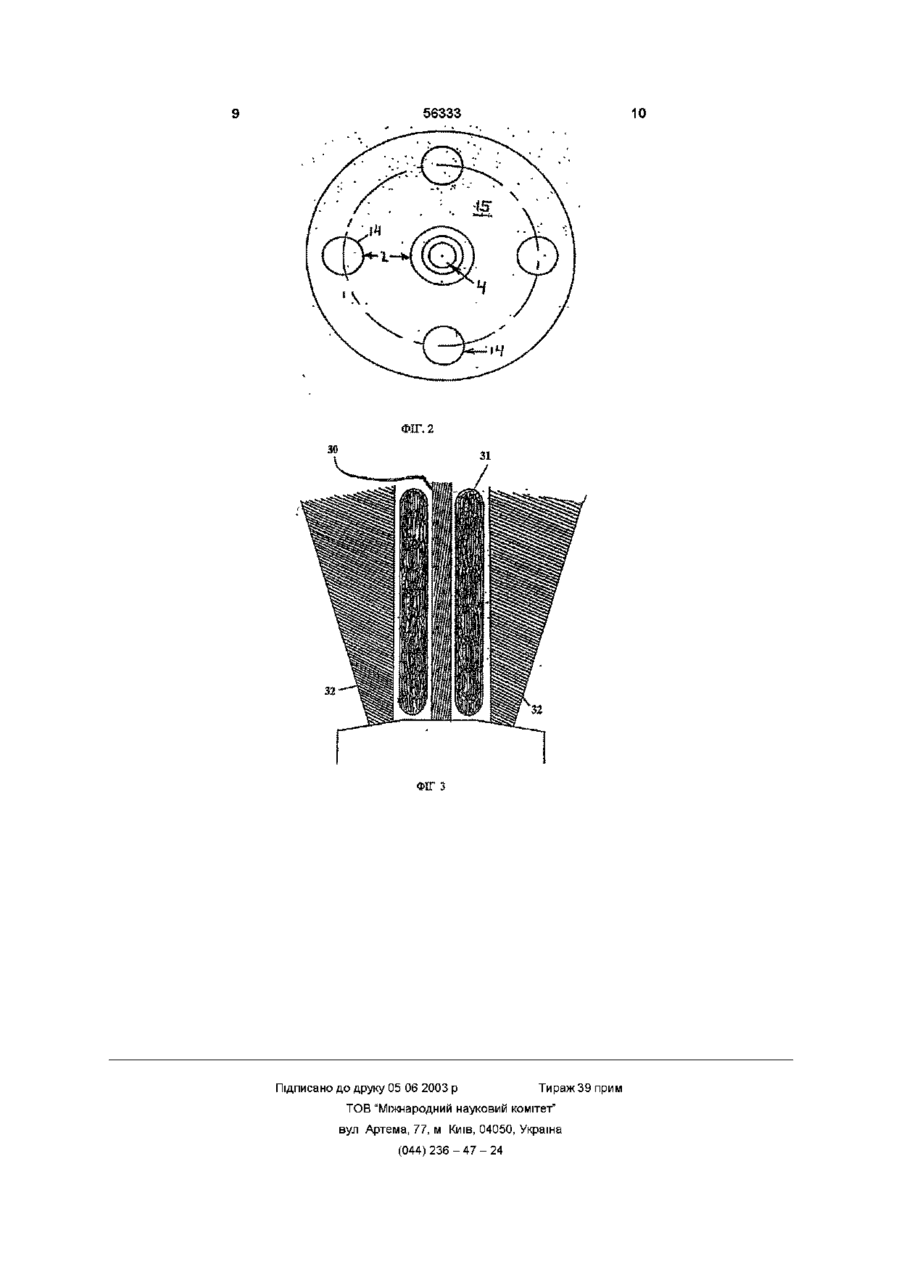

6. Пристрій для забезпечення близькості протікання турбулентних і кумулятивних газових струменів, що включає засоби подання газу, що включають форсунку газу, вихідний отвір якої з'єднаний із формувальним об'ємом, причому зазначений формувальний об'єм з'єднаний із інжекційним об'ємом, який відрізняється тим, що включає засоби подання пального до формувального об'єму по кільцю відносно форсунки газу, де форсунка газу є форсункою кумулятивного газу, засоби подання окислювача до формувального об'єму по кільцю відносно форсунки кумулятивного газу і засоби подання турбулентного струменя газу поблизу засобів подання кумулятивного струменя газу, причому зазначені засоби подання турбулентного струменя газу включають форсунку турбулентного газу, що має вихідний отвір, з'єднаний безпосередньо із інжекційним об'ємом.

7. Пристрій за п. 6, який відрізняється тим, що форсунка кумулятивного газу є сходжувально/розсіювальною форсункою.

8. Пристрій за п. 6, який відрізняється тим, що відстань від периметра форсунки кумулятивного газу до периметра форсунки турбулентного газу перебуває в межах від 0,25 дюймів  до 2 дюймів (0,635 - 5,08 см).

9. Пристрій за п. 6, який відрізняється тим, що включає декілька форсунок турбулентного газу.

10. Пристрій за п. 6, який відрізняється тим, що включає засоби для спрямування окислювача до пального всередині формувального об'єму.
