Спосіб створення мікроклімату

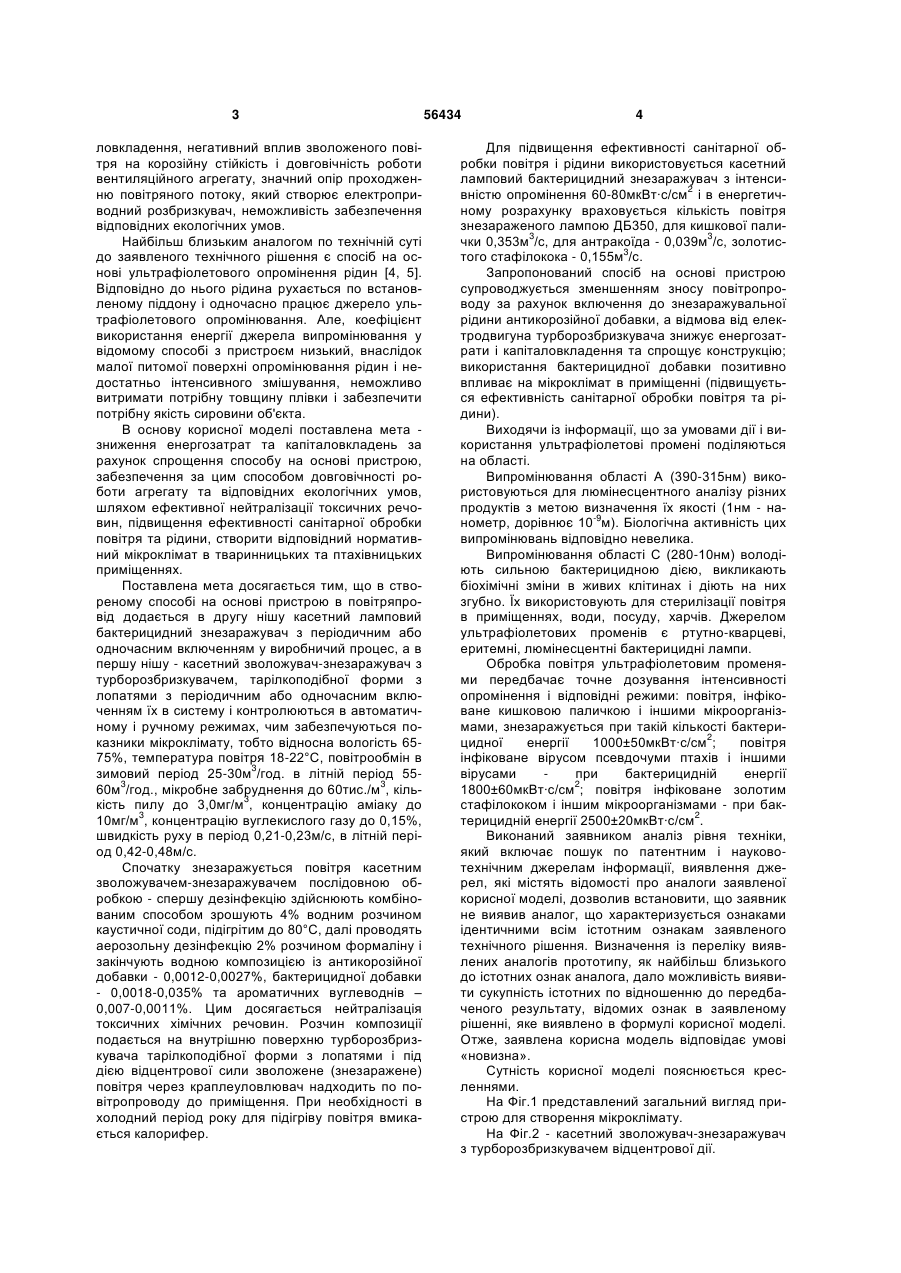

1. Спосіб створення мікроклімату на основі пристрою, який відрізняється тим, що в повітропровід завантажується в другу нішу касетний ламповий бактерицидний знезаражувач, а в першу касетний зволожувач-знезаражувач з турборозбризкувачем з лопатями з періодичним або одночасним включенням їх в систему і контролюються в автоматичному і ручному режимах, чим забезпечуються показники мікроклімату, тобто: відносна вологість - 65-75%; температура - 18-22°С; повітрообмін: в зимовий період - 25-30м3/год., літній U 2 56434 1 3 ловкладення, негативний вплив зволоженого повітря на корозійну стійкість і довговічність роботи вентиляційного агрегату, значний опір проходженню повітряного потоку, який створює електроприводний розбризкувач, неможливість забезпечення відповідних екологічних умов. Найбільш близьким аналогом по технічній суті до заявленого технічного рішення є спосіб на основі ультрафіолетового опромінення рідин [4, 5]. Відповідно до нього рідина рухається по встановленому піддону і одночасно працює джерело ультрафіолетового опромінювання. Але, коефіцієнт використання енергії джерела випромінювання у відомому способі з пристроєм низький, внаслідок малої питомої поверхні опромінювання рідин і недостатньо інтенсивного змішування, неможливо витримати потрібну товщину плівки і забезпечити потрібну якість сировини об'єкта. В основу корисної моделі поставлена мета зниження енергозатрат та капіталовкладень за рахунок спрощення способу на основі пристрою, забезпечення за цим способом довговічності роботи агрегату та відповідних екологічних умов, шляхом ефективної нейтралізації токсичних речовин, підвищення ефективності санітарної обробки повітря та рідини, створити відповідний нормативний мікроклімат в тваринницьких та птахівницьких приміщеннях. Поставлена мета досягається тим, що в створеному способі на основі пристрою в повітряпровід додається в другу нішу касетний ламповий бактерицидний знезаражувач з періодичним або одночасним включенням у виробничий процес, а в першу нішу - касетний зволожувач-знезаражувач з турборозбризкувачем, тарілкоподібної форми з лопатями з періодичним або одночасним включенням їх в систему і контролюються в автоматичному і ручному режимах, чим забезпечуються показники мікроклімату, тобто відносна вологість 6575%, температура повітря 18-22°С, повітрообмін в 3 зимовий період 25-30м /год. в літній період 553 60м /год., мікробне забруднення до 60тис./м3, кількість пилу до 3,0мг/м3, концентрацію аміаку до 10мг/м3, концентрацію вуглекислого газу до 0,15%, швидкість руху в період 0,21-0,23м/с, в літній період 0,42-0,48м/с. Спочатку знезаражується повітря касетним зволожувачем-знезаражувачем послідовною обробкою - спершу дезінфекцію здійснюють комбінованим способом зрошують 4% водним розчином каустичної соди, підігрітим до 80°С, далі проводять аерозольну дезінфекцію 2% розчином формаліну і закінчують водною композицією із антикорозійної добавки - 0,0012-0,0027%, бактерицидної добавки - 0,0018-0,035% та ароматичних вуглеводнів – 0,007-0,0011%. Цим досягається нейтралізація токсичних хімічних речовин. Розчин композиції подається на внутрішню поверхню турборозбризкувача тарілкоподібної форми з лопатями і під дією відцентрової сили зволожене (знезаражене) повітря через краплеуловлювач надходить по повітропроводу до приміщення. При необхідності в холодний період року для підігріву повітря вмикається калорифер. 56434 4 Для підвищення ефективності санітарної обробки повітря і рідини використовується касетний ламповий бактерицидний знезаражувач з інтенсивністю опромінення 60-80мкВт∙c/см2 і в енергетичному розрахунку враховується кількість повітря знезараженого лампою ДБ350, для кишкової палички 0,353м3/с, для антракоїда - 0,039м3/с, золотистого стафілокока - 0,155м3/с. Запропонований спосіб на основі пристрою супроводжується зменшенням зносу повітропроводу за рахунок включення до знезаражувальної рідини антикорозійної добавки, а відмова від електродвигуна турборозбризкувача знижує енергозатрати і капіталовкладення та спрощує конструкцію; використання бактерицидної добавки позитивно впливає на мікроклімат в приміщенні (підвищується ефективність санітарної обробки повітря та рідини). Виходячи із інформації, що за умовами дії і використання ультрафіолетові промені поділяються на області. Випромінювання області А (390-315нм) використовуються для люмінесцентного аналізу різних продуктів з метою визначення їх якості (1нм - нанометр, дорівнює 10-9м). Біологічна активність цих випромінювань відповідно невелика. Випромінювання області С (280-10нм) володіють сильною бактерицидною дією, викликають біохімічні зміни в живих клітинах і діють на них згубно. Їх використовують для стерилізації повітря в приміщеннях, води, посуду, харчів. Джерелом ультрафіолетових променів є ртутно-кварцеві, еритемні, люмінесцентні бактерицидні лампи. Обробка повітря ультрафіолетовим променями передбачає точне дозування інтенсивності опромінення і відповідні режими: повітря, інфіковане кишковою паличкою і іншими мікроорганізмами, знезаражується при такій кількості бактерицидної енергії 1000±50мкВт∙c/см2; повітря інфіковане вірусом псевдочуми птахів і іншими вірусами при бактерицидній енергії 1800±60мкВт∙c/см2; повітря інфіковане золотим стафілококом і іншим мікроорганізмами - при бактерицидній енергії 2500±20мкВт∙c/см2. Виконаний заявником аналіз рівня техніки, який включає пошук по патентним і науковотехнічним джерелам інформації, виявлення джерел, які містять відомості про аналоги заявленої корисної моделі, дозволив встановити, що заявник не виявив аналог, що характеризується ознаками ідентичними всім істотним ознакам заявленого технічного рішення. Визначення із переліку виявлених аналогів прототипу, як найбільш близького до істотних ознак аналога, дало можливість виявити сукупність істотних по відношенню до передбаченого результату, відомих ознак в заявленому рішенні, яке виявлено в формулі корисної моделі. Отже, заявлена корисна модель відповідає умові «новизна». Сутність корисної моделі пояснюється кресленнями. На Фіг.1 представлений загальний вигляд пристрою для створення мікроклімату. На Фіг.2 - касетний зволожувач-знезаражувач з турборозбризкувачем відцентрової дії. 5 На Фіг.3 - касетний ламповий бактерицидний знезаражувач, який розміщений в повітропроводі квадратного перерізу. На Фіг.4 - касетний ламповий бактерицидний знезаражувач, який розміщений в повітропровіді круглого перерізу, де зазначено: 1 - калорифер; 2 - жалюзі; 3 - вентиляційний агрегат з робочим колесом 4 - напорний бак; 5 - електромагнітний клапан; 6 - касетний зволожувач-знезаражувач; 7 - турборозбризкувач; 8 - крапле уловлювач; 9 - направляючі; 10 - касетний ламповий бактерицидний знезаражувач; 11 - лампа; 12 - універсальне кріплення. Спосіб створення мікроклімату на основі пристрою, що включає калорифер 1, жалюзі 2 регулювання подачі підігрітого повітря, вентиляційний агрегат 3 з робочим колесом, напорного бака 4, заповненого розчиненою композицією компонентів для нейтралізації токсичних речовин, електромагнітний клапан 5 - регулятора подачі знезаражувальної рідини, повітропровіди з касетним зволожувачем-знезаражувачем 6 в першій ніші, робочим органом якого є турборозбризкувач 7, краплеуловлювача 8, направляючих 9 для встановлення зволожувача-знезаражувача впритул до вентиляційного агрегату та краплеуловлювача, касетного бактерицидного лампового знезаражувача 10 в другій ніші повітропровіда, який включає лампу 11 та універсальне кріплення 12. Спосіб на основі пристрою реалізується так. В другу нішу повітропровіда встановлюється касетний ламповий бактерицидний знезаражувач 10 для підвищення ефективності санітарної обробки повітря і рідини з періодичним або одночасним включенням у виробничий процес, а в першу - касетний зволожувач-знезаражувач з турборозбризквачем, тарілкоподібної форми з лопатями з періодичним або одночасним включенням їх в систему і контролюються в автоматичному і ручному режимах, чим забезпечуються показники мікроклімату, тобто відносна вологість 65-75%, температура повітря 18-22°С, повітрообмін в зимовий період 25-30м3/год. в літній період 55-60м3/год., мікробне забруднення до 60тис./м3, кількість пилу до 3,0мг/м3, концентрацію аміаку до 10мг/м3, концентрацію вуглекислого газу до 0,15%, швидкість руху в зимовий період 0,21-0,23м/с, в літній період 0,420,48м/с. Спочатку знезаражується повітря касетним зволожувачем-знезаражувачем послідовною обробкою - спершу дезінфекцію здійснюють комбінованим способом зрошують 4% водним розчином каустичної соди, підігрітим до 80°С, далі проводять аерозольну дезінфекцію 2% розчином формаліну і закінчують водною композицією із антикорозійної добавки 0,0012-0,0027%, бактерицидної добавки 0,0018-0,035% та ароматичних вуглеводнів 0,0070,0011%. Цим досягається нейтралізація токсиних хімічних речовин. Розчин композиції подається на внутрішню поверхню турборозбризкувача тарілко 56434 6 подібної форми з лопатями і під дією відцентрової сили зволожене (знезаражене) повітря через краплеуловлювач надходять по повітропроводу до приміщення. При необхідності в холодний період року для підігріву повітря вмикається калорифер. Для підвищення ефективності санітарної обробки повітря і рідини використовується касетний ламповий бактерицидний знезаражувач з інтенсивністю опромінення 60-80мкВт∙c/см2 і в енергетичному розрахунку враховується кількість повітря знезараженого лампою ДБ350 кишкової палички 0,353м3/с, для антракоїда - 0,039м3/с, золотистого стафілокока - 0,155м3/с. Запропонований спосіб на основі пристрою супроводжується зменшенням зносу повітропроводу за рахунок включення до знезаражувальної рідини антикорозійної добавки, а відмова від електродвигуна турборозбризквача знижує енергозатрати і капіталовкладення та спрощує конструкцію; використання бактерицидної добавки позитивно впливає на мікроклімат в приміщенні (підвищується ефективність санітарної обробки повітря рідини). Приклад використання. В період профілактичних перерв при промисловому вирощуванні птиці в приміщенні проводиться санація (механічна очистка, дезінфекція, мийка, поточний ремонт, дератизація та відпочинок приміщення). Відповідно до мети корисної моделі - процес дезінфекції повітря пташника здійснюється як з присутністю, так і з відсутністю поголів'я в приміщенні. Операція проводится з метою дезінфекції повітря та лікування при виникненні епідемії. Основна вимога до процесу - це забезпечення нормативної і сконцентрованої обробки приміщення. Лікарські препарати дозуються відповідно до площ приміщень: дезінфікуючі розчини готуються з розрахунку 0,5-1л/м2 площі приміщення та контролюються ветеринарним лікарем. Технологічний процес здійснюється при завантаженні в повітропровід в першу нішу касетного зволожувача-знезаражувача з турборозбризкувачем, а в другу нішу касетного лампового бактерицидного знезаражувана, під час роботи вентиляційної системи при нормальній температурі (по вимозі з підігрівом) приміщення. Із бака через клапан розчин подається на турборозбризкувач, а вентиляційним агрегатом створюється необхідний тиск повітря, і тоді знезаражене повітря в вигляді туману розноситься по системі припливного повітропроводу приміщення пташника. Параметри технологічної обробки задаються і контролюються в автоматичному і ручному режимах. Спосіб створення мікроклімату пройшов випробування на дослідному зразку в лабораторновиробничих умовах і підтвердив основні технікоекономічні показники та отримав підтримку в подальшому використанні. Заявлене технічне рішення може бути використане в сільському господарстві, зокрема в пристроях створення мікроклімату, воно описане в матеріалах заявки повністю, що дає можливість широко використовувати його в технологічних процесах. Таким чином, запропоноване рішення 7 задовольняє критерію корисної моделі «промислова придатність». Список використаних джерел 1. Болотов В.М., Лукьянов В.М. Механизация е птицеводства.- 3 узд. доп. прераб. - М.: Агропромиздат, 1988. - 215с. 2. Воробьев В.А., Дехтярев Г.П., Филаткин П.А. Практикум по механизации и электрификации 56434 8 животноводства.- М.: Агропромиздат, 1989. - 7275с. 3. Зайцев A.M. и др. Микроклимат животноводческих комплексов. - М.: Агропромиздат, 1986. 257с. 4. Авторське свідоцтво №516742 від 05.06.76, бюл. №21, кл. С12К1/10. 5. Козинский В.А. Электрическое освещение и облучение. М.: Агропромиздат, 1991. - 240с. 9 Комп’ютерна верстка Н. Лиcенко 56434 Підписне 10 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
