Пристрій для порційної видачі рідкого миючого засобу

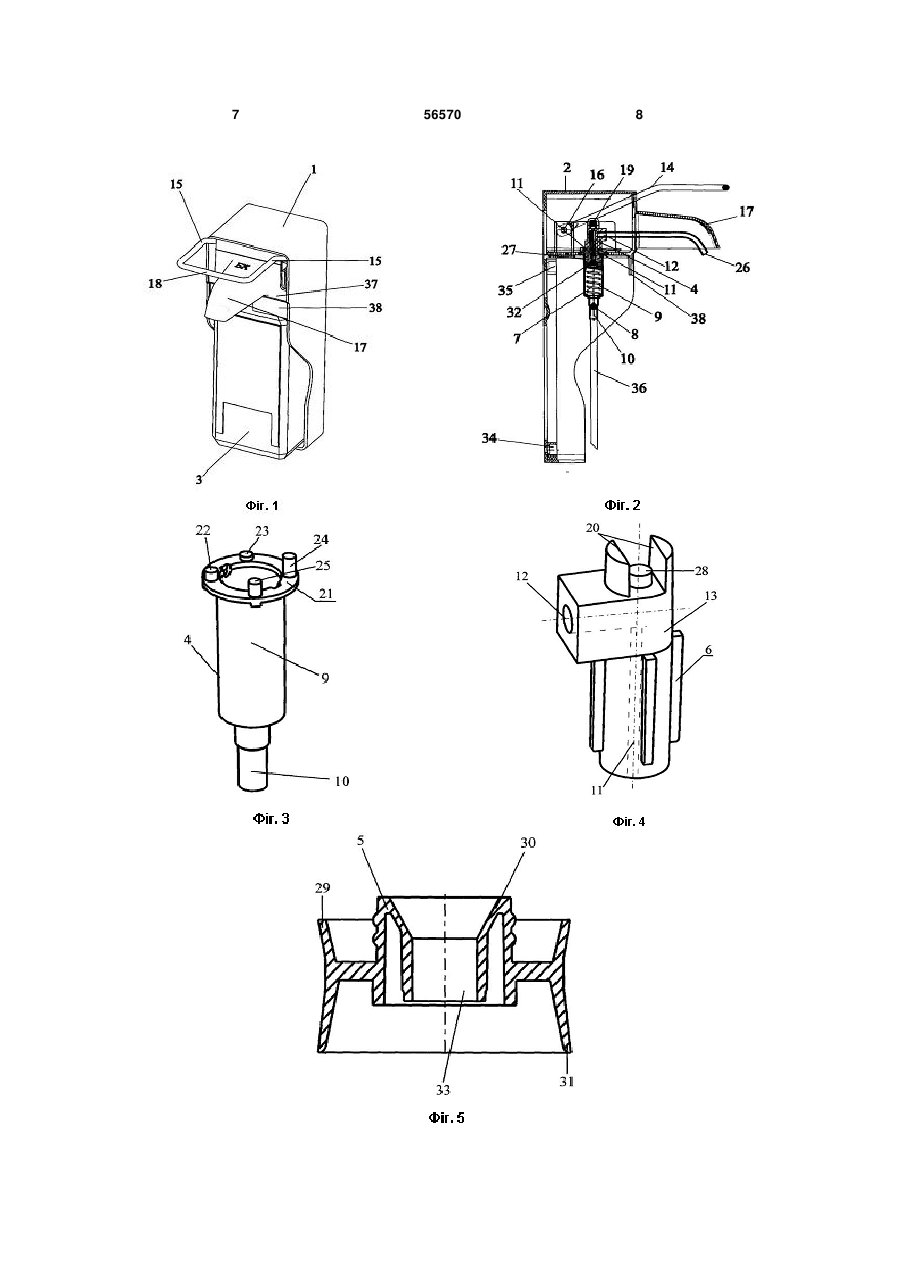

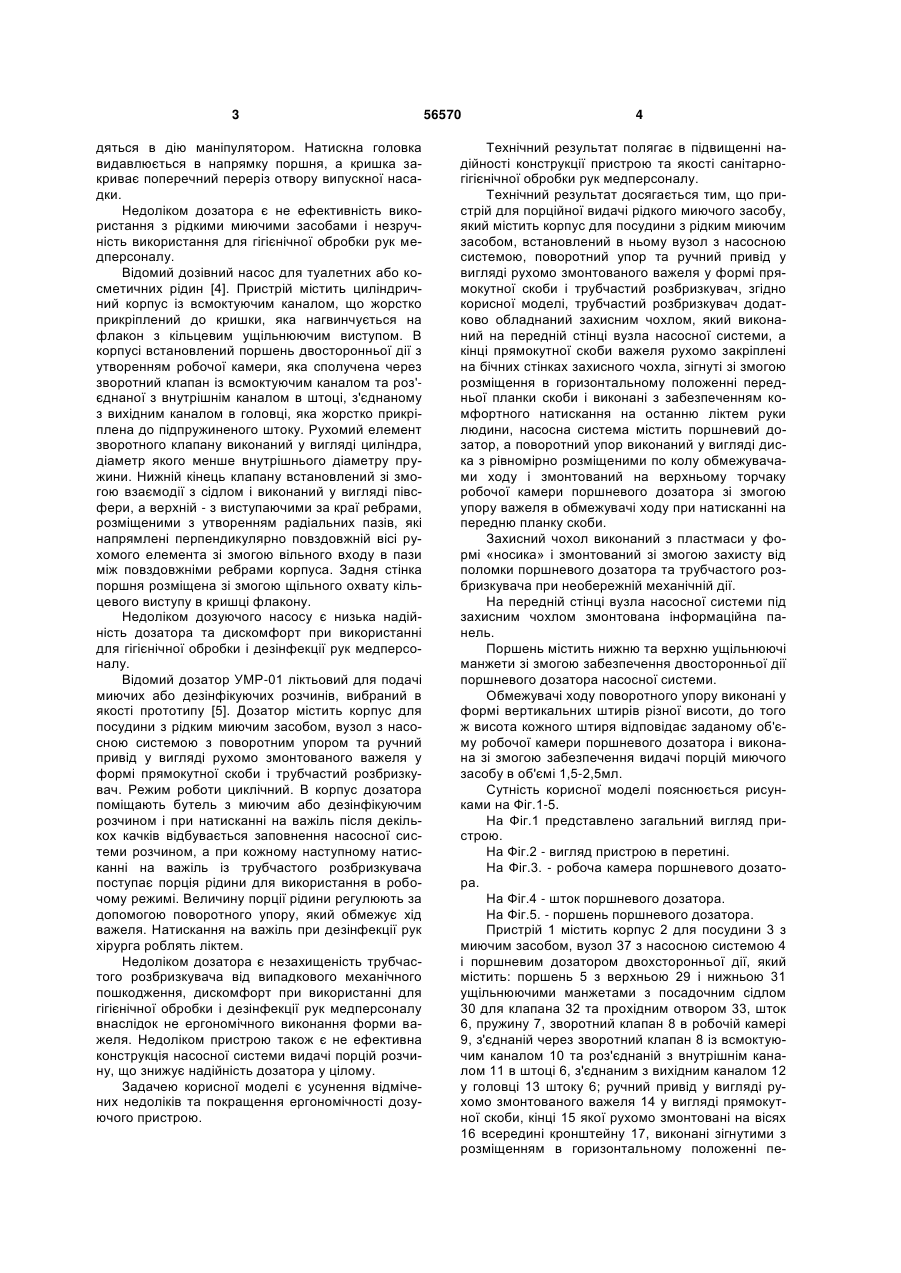

1. Пристрій для порційної видачі рідкого миючого засобу, який містить корпус для посудини з рідким миючим засобом, встановлений в ньому вузол з насосною системою, поворотний упор та ручний привід у вигляді рухомо змонтованого важеля у формі прямокутної скоби і трубчастий розбризкувач, який відрізняється тим, що трубчастий розбризкувач додатково обладнаний захисним чохлом, який виконаний на передній стінці вузла насосної системи, а кінці прямокутної скоби важеля рухомо закріплені на бічних стінках захисного чохла, зігнуті зі змогою розміщення в горизонтальному положенні передньої планки скоби і виконані з забезпеченням комфортного натискання на останню ліктем руки людини, насосна система містить поршневий дозатор, а поворотний упор U 2 (19) 1 3 дяться в дію маніпулятором. Натискна головка видавлюється в напрямку поршня, а кришка закриває поперечний переріз отвору випускної насадки. Недоліком дозатора є не ефективність використання з рідкими миючими засобами і незручність використання для гігієнічної обробки рук медперсоналу. Відомий дозівний насос для туалетних або косметичних рідин [4]. Пристрій містить циліндричний корпус із всмоктуючим каналом, що жорстко прикріплений до кришки, яка нагвинчується на флакон з кільцевим ущільнюючим виступом. В корпусі встановлений поршень двосторонньої дії з утворенням робочої камери, яка сполучена через зворотний клапан із всмоктуючим каналом та роз'єднаної з внутрішнім каналом в штоці, з'єднаному з вихідним каналом в головці, яка жорстко прикріплена до підпружиненого штоку. Рухомий елемент зворотного клапану виконаний у вигляді циліндра, діаметр якого менше внутрішнього діаметру пружини. Нижній кінець клапану встановлений зі змогою взаємодії з сідлом і виконаний у вигляді півсфери, а верхній - з виступаючими за краї ребрами, розміщеними з утворенням радіальних пазів, які напрямлені перпендикулярно повздовжній вісі рухомого елемента зі змогою вільного входу в пази між повздовжніми ребрами корпуса. Задня стінка поршня розміщена зі змогою щільного охвату кільцевого виступу в кришці флакону. Недоліком дозуючого насосу є низька надійність дозатора та дискомфорт при використанні для гігієнічної обробки і дезінфекції рук медперсоналу. Відомий дозатор УМР-01 ліктьовий для подачі миючих або дезінфікуючих розчинів, вибраний в якості прототипу [5]. Дозатор містить корпус для посудини з рідким миючим засобом, вузол з насосною системою з поворотним упором та ручний привід у вигляді рухомо змонтованого важеля у формі прямокутної скоби і трубчастий розбризкувач. Режим роботи циклічний. В корпус дозатора поміщають бутель з миючим або дезінфікуючим розчином і при натисканні на важіль після декількох качків відбувається заповнення насосної системи розчином, а при кожному наступному натисканні на важіль із трубчастого розбризкувача поступає порція рідини для використання в робочому режимі. Величину порції рідини регулюють за допомогою поворотного упору, який обмежує хід важеля. Натискання на важіль при дезінфекції рук хірурга роблять ліктем. Недоліком дозатора є незахищеність трубчастого розбризкувача від випадкового механічного пошкодження, дискомфорт при використанні для гігієнічної обробки і дезінфекції рук медперсоналу внаслідок не ергономічного виконання форми важеля. Недоліком пристрою також є не ефективна конструкція насосної системи видачі порцій розчину, що знижує надійність дозатора у цілому. Задачею корисної моделі є усунення відмічених недоліків та покращення ергономічності дозуючого пристрою. 56570 4 Технічний результат полягає в підвищенні надійності конструкції пристрою та якості санітарногігієнічної обробки рук медперсоналу. Технічний результат досягається тим, що пристрій для порційної видачі рідкого миючого засобу, який містить корпус для посудини з рідким миючим засобом, встановлений в ньому вузол з насосною системою, поворотний упор та ручний привід у вигляді рухомо змонтованого важеля у формі прямокутної скоби і трубчастий розбризкувач, згідно корисної моделі, трубчастий розбризкувач додатково обладнаний захисним чохлом, який виконаний на передній стінці вузла насосної системи, а кінці прямокутної скоби важеля рухомо закріплені на бічних стінках захисного чохла, зігнуті зі змогою розміщення в горизонтальному положенні передньої планки скоби і виконані з забезпеченням комфортного натискання на останню ліктем руки людини, насосна система містить поршневий дозатор, а поворотний упор виконаний увигляді диска з рівномірно розміщеними по колу обмежувачами ходу і змонтований на верхньому торчаку робочої камери поршневого дозатора зі змогою упору важеля в обмежувачі ходу при натисканні на передню планку скоби. Захисний чохол виконаний з пластмаси у формі «носика» і змонтований зі змогою захисту від поломки поршневого дозатора та трубчастого розбризкувача при необережній механічній дії. На передній стінці вузла насосної системи під захисним чохлом змонтована інформаційна панель. Поршень містить нижню та верхню ущільнюючі манжети зі змогою забезпечення двосторонньої дії поршневого дозатора насосної системи. Обмежувачі ходу поворотного упору виконані у формі вертикальних штирів різної висоти, до того ж висота кожного штиря відповідає заданому об'єму робочої камери поршневого дозатора і виконана зі змогою забезпечення видачі порцій миючого засобу в об'ємі 1,5-2,5мл. Сутність корисної моделі пояснюється рисунками на Фіг.1-5. На Фіг.1 представлено загальний вигляд пристрою. На Фіг.2 - вигляд пристрою в перетині. На Фіг.3. - робоча камера поршневого дозатора. На Фіг.4 - шток поршневого дозатора. На Фіг.5. - поршень поршневого дозатора. Пристрій 1 містить корпус 2 для посудини 3 з миючим засобом, вузол 37 з насосною системою 4 і поршневим дозатором двохсторонньої дії, який містить: поршень 5 з верхньою 29 і нижньою 31 ущільнюючими манжетами з посадочним сідлом 30 для клапана 32 та прохідним отвором 33, шток 6, пружину 7, зворотний клапан 8 в робочій камері 9, з'єднаній через зворотний клапан 8 із всмоктуючим каналом 10 та роз'єднаній з внутрішнім каналом 11 в штоці 6, з'єднаним з вихідним каналом 12 у головці 13 штоку 6; ручний привід у вигляді рухомо змонтованого важеля 14 у вигляді прямокутної скоби, кінці 15 якої рухомо змонтовані на вісях 16 всередині кронштейну 17, виконані зігнутими з розміщенням в горизонтальному положенні пе 5 редньої планки 18 зі змогою взаємодії з віссю 19, розміщеною у вилці 20 головки 13 штоку 6 в контакті з штовхачем 28; дисковий поворотний упор 21 з обмежувачами ходу у вигляді штирів 22, 23, 24, 25 виконаний на верхньому торчаку робочої камери 9; трубчастий розбризкувач 26 вмонтований у вихідний канал 12 головки 13 штоку 6 і розміщений в захисному чохлі 17 у вигляді кронштейну, виконаного на передній стінці вузла 37, встановленого на опорній площинці 27 в корпусі 2; інформаційну панель 38 на передній стінці вузла 37 під захисним чохлом 17. Пристрій 1 працює наступним чином. За допомогою монтажних отворів 34, 35 корпус 2 встановлюють на вертикальну поверхню, наприклад, на стіні приміщення операційної (на Фіг. не показано). В корпусі 2 розміщують посудину 3, яку попередньо заповнюють рідким миючим або дезінфікуючим засобом, при цьому корпус робочої камери 9 опускають в горловину посудини 3 (на Фіг. не показано), а всмоктуючий канал 10 насосної системи 4 через трубку 36 сполучають з дном посудини 3 і приводять пристрій 1 в робоче положення. Натисканням ліктя руки людини на переднюю планку 18 важеля 14 через вісь 19 та штовхач 28 штоку 6 переміщують поршень 5 в робочій камері 9 вертикально вниз, стискають пружину 7 і приводять в дію насосну дозуючу систему 4. При цьому клапан 32 в сідлі 30 щільно перекриває прохідний отвір 33 в поршні 5. При відпусканні планки 18 важеля 14 пружина 7 розжимається, штовхає поршень 5 вгору і завдяки щільному притисненню верхньої 29 и нижньої 31 ущільнюючих манжет поршня 5 до стінок робочої камери 9 створюють в ній розрідження і рідина з посудини 3 по трубці 36 через всмоктуючий канал 10 поступає в робочу камеру 9. При повторному натисканні на важіль 14 зворотний клапан 8 перекриває всмоктуючий канал 10, а порція рідини із робочої камери 9 поршнем 5 через прохідний отвір 33 з клапаном 32 по внутрішньому каналу 11 в штоці 6 витісняється у вихідний канал 12 головки 13 і далі через розбризкувач 26 направляється на руки людини (на Фіг. не показано). При цьому, кронштейн 17, виконаний у вигляді чохла, який охвачує розбризкувач 26, надійно уберігає його та зв'язану з ним головку 13 поршневого дозатору від можливого пошкодження при натисканні на планку 18 важеля 14 або випадкової механічної дії на розбризкувач 26 в неробочому режимі пристрою 1. Регулювання порції рідини здійснюють шляхом повороту навколо вісі корпуса камери 9 з дис 56570 6 ковим поворотним упором 21 насосної системи 4 в отворі з фіксуючими пазами в основі вузла 37 (на Фіг. не показано). Для цього камеру 9 поршневого дозатора зміщують вертикально вгору відносно основи вузла 37 і стискають пружину 7 до виходу із пазу нижнього виступу обмежувачів ходу поворотного упору 21 обертають його, далі встановлюють відповідний штир обмежувача ходу 22, або 23, або 24, або 25 під нижньою площинкою виступаючої частини головки 13. В результаті при русі вниз поршня 5 під дією важеля 14 на штовхач 28 через вісь 19 у вилці 20 на шток 6, останній зміщується тільки до упору нижньої площинки виступаючої частини головки 13 у відповідний штир обмежувача ходу поворотного упора 21, обмежуючи вертикальне переміщення штока 6 у відповідності з висотою обмежувального штиря. Інформаційна панель 38 на передній стінці вузла 37 під захисним чохлом 17 забезпечує додатковий захист насосної системи 4 від несанкціонованого доступу, що підвищує надійність конструкції, а також дозволяє розмістити рекламну або іншу інформацію про виробника пристрою. Розроблене технічне рішення задовольняє умові «новизна» та у відмінності від прототипу характеризується новою конструкцією важеля 14, виконаною у відповідності з ергономічними вимогами. Новим є також розміщення розбризкувача 26 в захищеному від механічних пошкоджень кронштейні 17 у вигляді чохла, виконаного на передній стінці вузла 37 насосної системи 4. Корисна модель відповідає критерію «промислова придатність» і може бути реалізована у відповідності з наведеним вище описанням. Пристрій згідно корисної моделі відзначається підвищеною комфортністю і надійністю в експлуатації та забезпечує покращені санітарно-гігієнічні умови обробки рук медперсоналу дезінфікуючими або миючими розчинами за рахунок зручного користування вузлом 37 з насосною системою 4. Джерела інформації: 1. RU № 16244 U1, (46) 20.12.2000. 2. WO 2004/062450 A1, (30) 03.12.2002. 3. BY № 11198 С1, (31) 21.05.2002. 4. RU № 36775 U1, (46) 27.03.2004 5. Дозатор УМР - 01 ліктьовий. Виробник ЗАО «Петроспирт», http://www.eslana.ru/catalog/tovar/4961 - 96.html/. 2010 г. лист на дозатор «УМР» от 31.06.2003 № 101-КС/279 (прототип). 7 56570 8 9 Комп’ютерна верстка А. Крижанівський 56570 Підписне 10 Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
