Спосіб зведення житлових багатоповерхових каркасних будівель

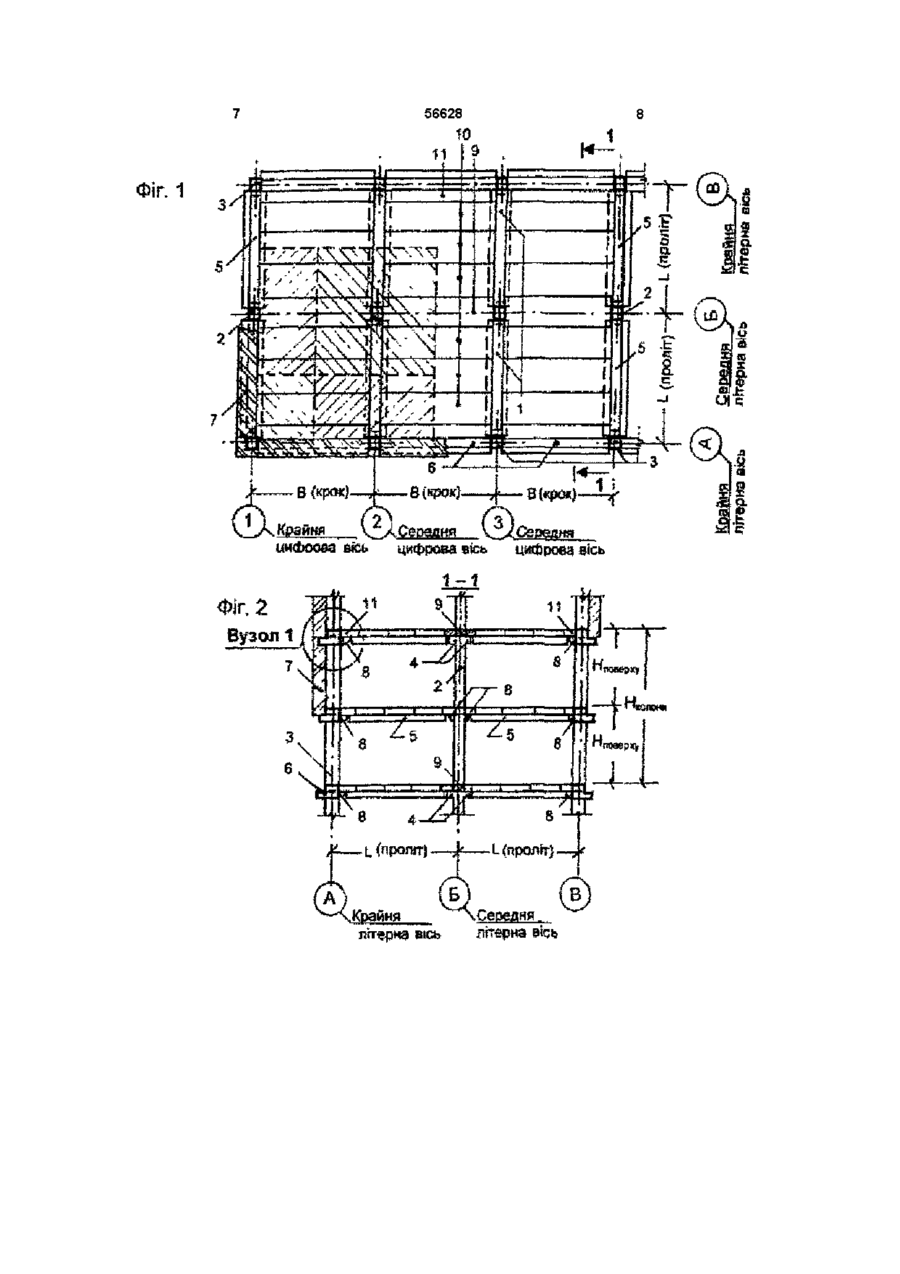

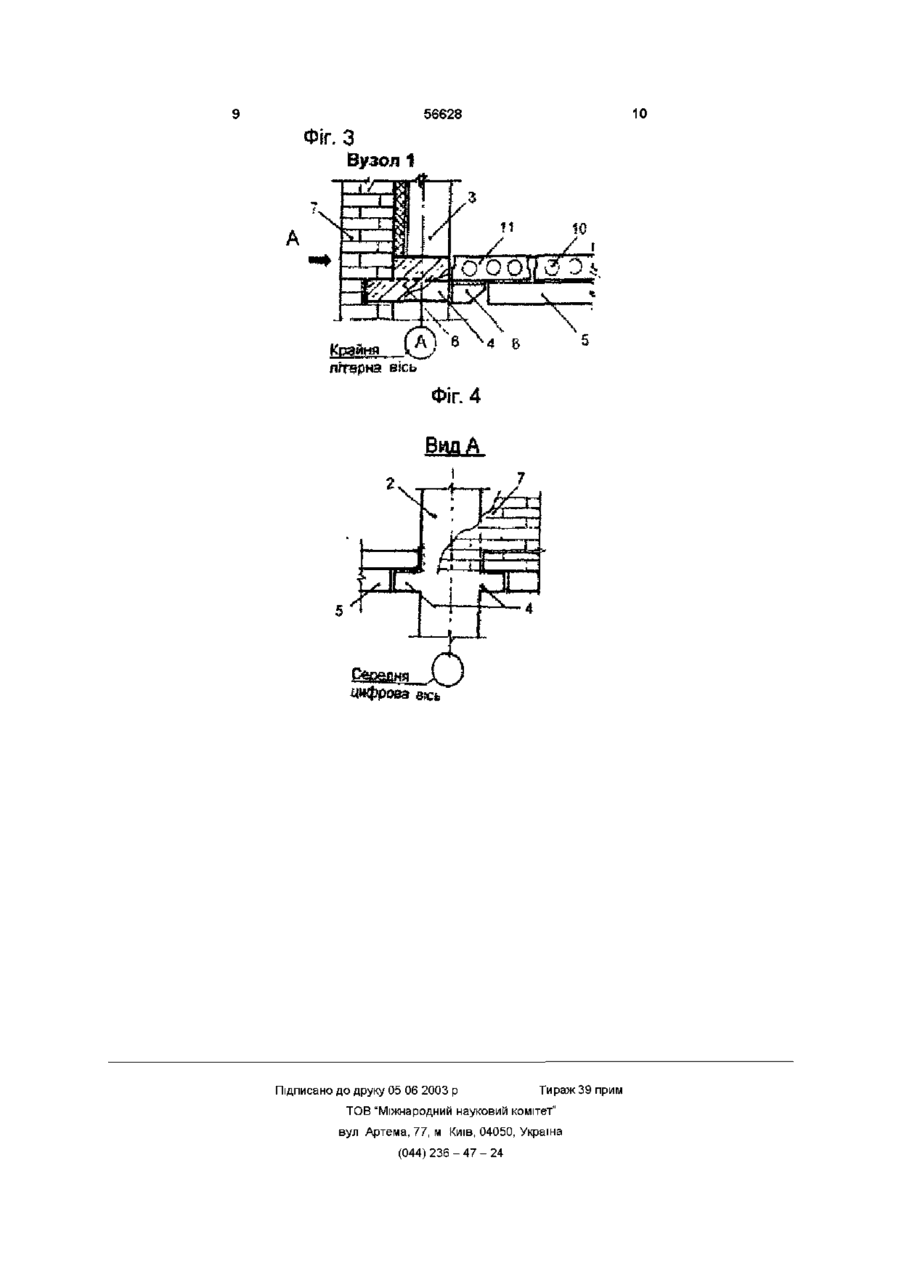

Спосіб зведення житлових багатоповерхових каркасних будівель, що включає встановлення в плані збірних площинних рам з колон і ригелів, укладання по ригелях плит настилів міжповерхових перекриттів і виконання вузлів сполучення між елементами рам і настилів, при цьому елементи рам розташовують зі зміною їх уніфікованих об'ємно-планувальних параметрів (кроку, прольоту та висоти поверху), вичерпуючи несучу здатність елементів рам влаштуванням додаткових вузлів з'єднання і сполученням їх з проміжними по висоті колон ригелями, по яких також укладають настили з плит перекриттів, який відрізняється тим, що встановлюючи рами за координаційною сіткою, по крайніх рядках за літерними і цифровими осями сітки розташовують двоконсольні колони з розвертанням їх консолей вздовж будівлі, на які опирають однополичні ригелі з розвертанням поличок назовні, а по крайніх цифрових (торцевих) осях на консолі колон опирають двополичні ригелі, при цьому на ЗОВНІШНІХ поличках ригелів за перетином будівлі влаштовують стіни Винахід належить до галузі будівництва, а саме до зведення житлових багатоповерхових будівель із застосуванням збірних залізобетонних конструкцій каркасів за типовими серіями 1 0201/83 та 1 020-1/87, призначеними для багатоповерхових громадських будівель, виробничих і допоміжних будівель промислових підприємств Відомий спосіб зведення каркасних будівель із збірних елементів типової номенклатури, що містить встановлення поперечних рам з колон і ригелів, укладання по ригелям плит настилів міжповерхових перекриттів і виконання вузлів сполучення між елементами При цьому рами мають середні, торцеві та крайні типи колон різних типорозмірів (марок) за поверхами, а також рядкові й зв'язкові (ОСНОВНІ І добірні) типи і типорозміри (марки) за розрахунковим навантаженням плит настилів міжповерхових перекриттів Несучі елементи рам (колони і ригелі) розташовують за координаційною сіткою в плані [Архитектурные конструкции гражданских зданий Большепролетные покрытия, Каркасы, Объемные конструкции, И др / В С Волга, Л И Армановский, С Б Дехтяр и др - К Будівельник, 1988 -С 51 - 52] нього (одноконсольні) рядків за літерними осями координаційної сітки та торцеві (двохконсольні з меншою несучою здатністю відносно середніх) колони Значну номенклатуру мають також рядкові (багатопорожнинні) і зв'язкові (ребристі) плити настилів, з яких останні є середніми з повною шириною, а крайні - добірні, що завширшки дорівнюють половині ширини середньої плити з додатком половини товщини колони в розрізі (згідно З ОСЬОВОЮ прив'язкою їх до координаційних осей) Така багатономенклатурність каталогу типових серій, знижує продуктивність праці при виробництві збірних елементів Найбільш наближеним до винаходу, що подається, є спосіб утворення багатоповерхових каркасів із збірних елементів, що містить встановлення в плані збірних залізобетонних площинних рам з колон і ригелів, укладання по ригелям плит настилів міжповерхових перекриттів і виконання вузлів сполучення між елементам рам і настилів У цьому випадку елементи рам розташовують зі зміною їхніх уніфікованих об'ємно-планувальних параметрів (кроку, прольоту та висоти поверху), вичерпуючи їхню несучу здатність влаштуванням додаткових вузлів з'єднання і сполучення з проміжними по висоті колон ригелями, по яким також укладають настили з плит перекриттів [Деклараційний патент № 36567А, Україна, МПК 6 Е 04В 1/18 Спосіб Недоліком способу є велика КІЛЬКІСТЬ ТИПІВ І типорозмірів у номенклатурі елементів за несучою здатністю Несучою здатністю відрізняються, зокрема, колони середнього (двохконсольні) і край 00 (О (О ю 56628 утворення багатоповерхових каркасів із збірних женням однополичними ригелями зі стіною заввиелементів / С В Радченко (Україна), Дата подання шки на поверх, яка тут є навісною Для здійснення 04 01 2000] цього двохконсольні колони по крайнім літерним Технічне вирішення за прототипом надає змоосям розвертають вздовж цих осей (чи вздовж гу змінювати місце розташування ригелів і плит фасадів), щоб на консолі оперти однополичні риперекриттів у каркасі по висоті колон, що доцільно гелі Це можливо досягти за рахунок однакової при застосуванні каркасів для житлових будівель, осьової прив'язки як середніх, так і крайніх колон а також при вичерпуванні несучої здатності елета квадратної форми їх розрізу, тобто однакових ментів рам (для економії арматури) Однак при розмірів їх сторін за перетином При цьому необцьому каркас зберігає початкову типову номенклахідно у колонахпо крайнім літерним осям влаштутуру збірних елементів за КІЛЬКІСТЮ їх ТИПІВ І типовати додаткові вузли з'єднання, тобто консолі розмірів, які лише змінюють під час виготовлення (яких потрібно три у кожному вузлі - основному і елементів на заводі або під час їх монтажу на будодатковому) для сполучення їх з основними та дівельному майданчику Тобто і за цим способом додатковими ригелями, що утворюють з цими копередбачається велика номенклатура елементів лонами площинні рами подвійної поверховості та за несучою здатністю Окрім того, у разі застосуоб'єднують їх у просторовий каркас Розвертання вання такого способу до житлових будівель, кароднополичних ригелів полицями назовні відносно кас має бути тільки з самонесучими стінами (великрайніх літерних осей забезпечує можливість розкоблоковими, великопанельними чи цегельними), ташування на цих полицях ЗОВНІШНІХ СТІН У торцях виходячи із умови меншої несучої здатності крайбудівлі (тобто за крайніми цифровими осями) ніх колон, на які випадає ВДВІЧІ менше навантавстановлюють такий же тип колони, того ж типоження (у порівнянні з середніми колонами) для розміру (за несучою здатністю), але ригелі мають рядкових та вчетверо менше для рогових колон бути двохполичними, оскільки додаткова зовнішня поличка так само застосовується для розташуванВ основу винаходу покладено завдання щодо ня на ній стіни (торцевої) Таким чином, типи ригеудосконалення способу зведення житлових багалів за перетином будівлі розташовують в торцях топоверхових каркасних будівель, в якому шляхом будівлі - двохполичні, вздовж и - однополичні зміни розташування двохконсольних колон по Останні виконують додаткову функцію горизонтакрайнім рядкам і ВІДПОВІДНО заміною однополичних льних зв'язків (замість крайніх зв'язкових плит наригелів на двохполичні, забезпечується викорисстилів), що дає можливість вилучити з номенклатання одного типу і типорозміру колон за несучою тури крайні зв'язкові ПЛИТИ настилів Розмір цих здатністю, що дозволяє скоротити номенклатуру добірних крайніх плит ребристого типу дорівнює елементів типових каркасів, застосувати нові обєполовині рядкової плити настилу, оскільки ширина мно-планувальні параметри, а також поширити крайніх ригелів дорівнює також ширині колони область застосування каркасів типових серій 1 020-1/83 та 1 020-1/87 ВІДПОВІДНО ДО НОВИХ ознак винаходу, що поПоставлене завдання досягається за рахунок даний, застосування додаткових консолей призвотого, що у запропонованому способі зведення жидить до того, що з типової номенклатури вилучатлових багатоповерхових каркасних будівель зається декілька типів і типорозмірів збірних стосовується встановлення в плані збірних плоелементів, а саме крайні одноконсольні колони за щинних рам з колон і ригелів, укладання по типом, середні торцеві колони за типорозміром (по ригелям плит настилів міжповерхових перекриттів несучій здатності), крайні ребристі плити настилі і виконання вузлів сполучення між елементам рам (зв'язкові) за типом (разом три типи й типорозміі настилів, при цьому елементи рам розташовують ри) зі зміною їхніх уніфікованих об'ємно-планувальних Вирішенням за прототипом такий позитивний параметрів (кроку, прольоту та висоти поверху), ефект отримати не можна з-за спеціалізованого вичерпуючи несучу здатність елементів рам влашконструктивного функціонування збірних елементуванням додаткових вузлів з'єднання і сполучентів ВІДПОВІДНИХ типів і типорозмірів Нове вирішенням їх з проміжними по висоті колон ригелями, по ня надає визначеним елементам типової номенкяких також укладають настили з плит перекриттів латури інше або суміщене конструктивне функціонування у каркасі Цим змінюється тип арЗгідно З винаходом, рами встановлюють за хітектурно-конструктивно-технолопчної системи координаційною сіткою таким чином, що по край(АКГГС) за типологією - замість каркасної з самоненім рядкам за літерними і цифровими осями сітки сучими стінами, будівля стає каркасною з навіснирозташовуються двохконсольні колони з розверми стінами Стає можливим застосовувати типові танням їх консолей вздовж будівлі, на які опиракаркаси у житлових будинках разом зі стіновими ють однополичні ригелі з розвертанням поличок матеріалами чи збірними елементами з ефективназовні, а по крайнім цифровим (торцевим) осям них (енергозберігаючих) матеріалів на консолі колон опирають двохполичні ригелі, при цьому на ЗОВНІШНІХ поличках ригелів за перетином Винахід пояснюється кресленнями, де на будівлі влаштовують стіни фіг 1 подано план багатоповерхової каркасної будівлі в модульній координаційній СІТЦІ (фрагмент), Застосування в каркасі по крайнім літерним на фіг 2 - поперечний розріз 1-1 будівлі (фрагосям колон з двома консолями, тобто того ж типу, мент), на фіг 3 - вузол 1 з'єднання і сполучення що й по середній літерній осі, дозволяє вилучити з крайньої колони за літерною віссю з ригелем, плиноменклатури одноконсольний тип і типорозмір (за тами настилу і навісною стіною, на фіг 4 - вид А несучою здатністю) колон порівняно з прототипом вузла 1 Більша несуча здатність двохконсольних колон при цьому вичерпується додатковим їх навантаДля зведення житлових багатоповерхових ка 56628 ркасних будівель за координаційною сіткою в плані встановлюють збірні двохпрольотні поперечні рами 1 Колони 2 по середній літерній осі Б рам 1 встановлюють з осьовою прив'язкою (тобто по геометричному центру розрізу колон) По крайнім літерним осям А і В, так само, як по середній літерній осі Б встановлюють такі ж двох консольні колони 3, включаючи крайні (тобто торцеві) колони по крайнім цифровим осям, наприклад, по осі 1 Колони 2 по середній літерній осі мають одно- чи багатоповерхову (на 2 - 3 поверхи) розрізку, таку саму, як і колони 3 по крайнім літерним осям і мають один типорозмір за несучою здатністю Консолі 4 колон 3 по крайнім літерним осям А і В розвертають вздовж літерних осей (тобто поперек рам 1 або вздовж будівлі) На консолі 4 колон 2 по цифровим рядковим осям 2, 3, укладають двохполичні ригелі 5, а на такі ж консолі 4 колон 3 вздовж крайніх літерних осей А і В - одно поличні ригелі 6 полицями назовні будівлі Для спирання на крайні колони 3 по усім цифровим осям двохполичних ригелів 5 з утворенням площинних рам 1 на цих колонах влаштовують додаткові консолі 8 і вузли з'єднання (туї необхідні трьохконсольні колони) На ЗОВНІШНІХ полицях ригелів 5 по торцевим цифровим осям і полицях ригелів 6 по крайнім літерним осям, тобто за перетином будівлі, влаштовують ЗОВНІШНІ стіни 7 заввишки на поверх (переважно, цегельні) По внутрішнім полицям двох поличних ригелів 5 укладають основні зв'язкові 9, рядкові 10 і крайні 11 плити настилів міжповерхових перекриттів, причому крайні 11 з них є рядковими за типом і добірними за типорозміром по ширині, яка дорівнює половині ширини основних рядкових плит настилів 9 Після влаштування додаткових консолей 8 і вузлів з'єднання та спирання на ці консолі і консолі 4 колон 2, 3 ригелів 5, 6 під час монтажу каркаса виконують вузли сполучення (зварюванням арматури, омонолічуванням стиків) Житлова багатоповерхова каркасна будівля що утворена запропонованим способом, працює таким чином Збірні елементи каркаса - колони 2, З і ригелі 5 між ними складають площинні поперечні рами 1, які сприймають вертикальні і горизонтальні (у власній площині) навантаження на будівлю згідно зі зв'язковою конструктивною схемою, включаючи діафрагми жорсткості (на кресленнях не наведено) Вертикальні навантаження на рами 1 передаються через плити настилів 9, 10 і 11 міжповерхових перекриттів на ригелі 5 і 6, які, в свою чергу, через консолі 4 колон 2 і додаткові консолі 8 колон 3 передають їх на самі колони 2 і 3 Розвертанням колон 3 по крайнім літерним осям А і В їх консолями 4 вздовж цих осей (чи будівлі) забезпечується спирання на них однополичних ригелів 6, які разом зі зв'язковими плитами настилу 9 об'єднують площинні рами 1 у просторовий каркас Вони сприймають поперечні до площинних рам 1 горизонтальні навантаження на будівлю (вітровий тиск, статичне не урівноваження та ш ), що забезпечує повздовжню СТІЙКІСТЬ каркаса будівлі Додаткове навантаження на однополичні ригелі 6 власною вагою і вагою стін 7 вичерпується несуча здатність колон 3 по крайнім літерним осям А і В Так само двох поличні ригелі 5 в торцях по цифровим осям (наприклад, по осі 1) будівлі вичерпують несучу здатність колон 3 по літерним крайнім А, В і середній Б осям Таким чином, однакові за типом і типорозміром (по несучій здатності) середні 2 і крайні 3 (в тому числі торцеві) колони мають приблизно однакове навантаження, незважаючи на різну вантажну площу, що припадає на них у плані за координаційною сіткою Запропонований спосіб зведення житлових багатоповерхових каркасних будівель забезпечує скорочення номенклатури збірних елементів типового каркаса, а також поширення області застосування міжвидового типового каркаса серії 1 0201/87 на житлове будівництво, його модифікацію і використання навісних ЗОВНІШНІХ СТІН З ефективних матеріалів Дане вирішення є застосуванням інтегрованої (архітектурно-конструктивно-технологічної) методики управління якістю проектів житлових та інших будівель і споруд різних індустріально-будівельних систем (ІБС), зокрема, каркасно-дрібноштучної, що тут наведена Фіг. 1 циФооеа вісь иифрс»а вісь цифрова зісь Фіг, 2 лггерна вісь пітерна 10 56628 Фіг. З Вузол 1 t 11 А 1С ™ А 4 6 Крайня літерна вісь ^4 Б ФІГ 4 цифрова вісь Підписано до друку 05 06 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
