Вантажозахватний пристрій для мішків

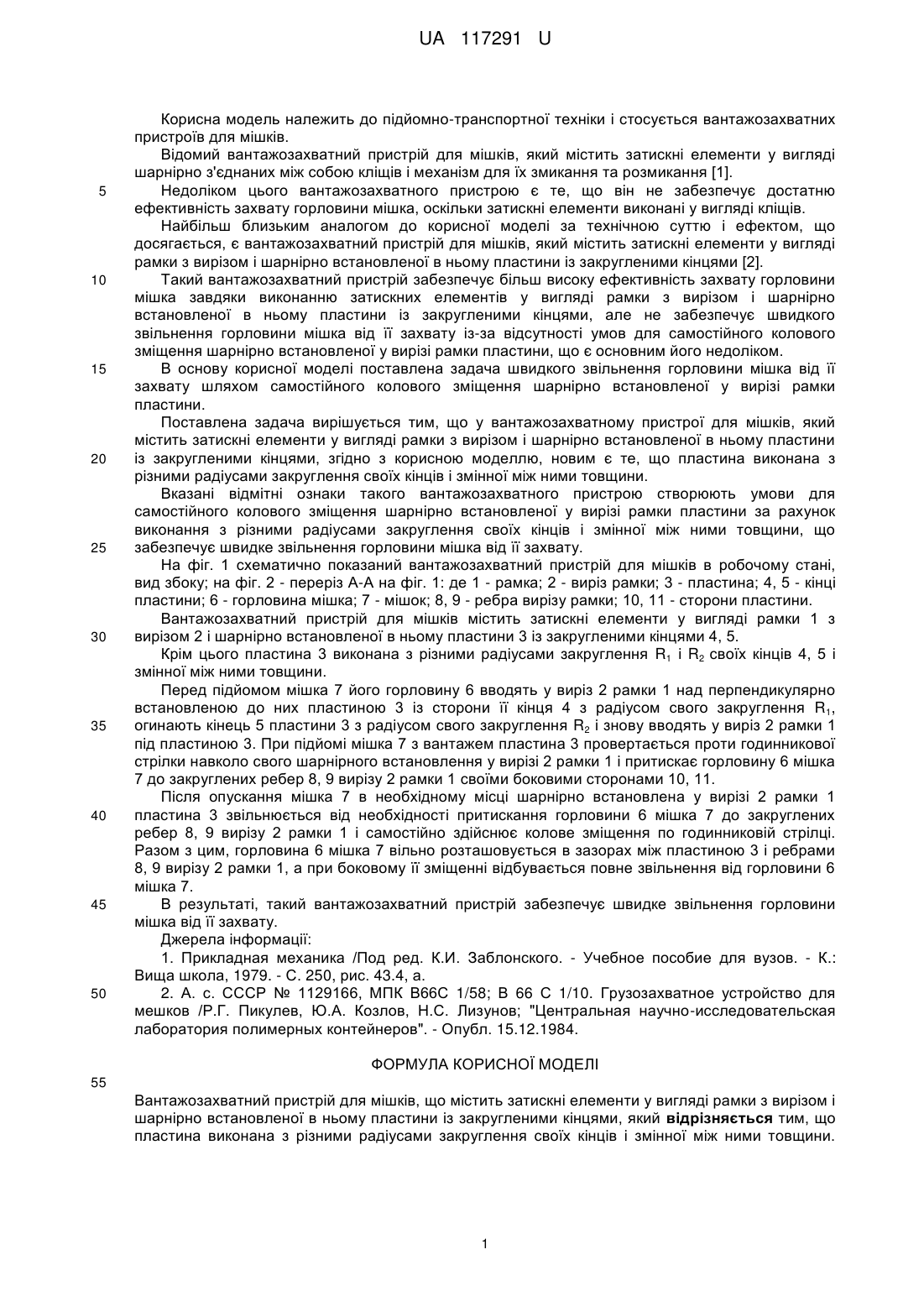

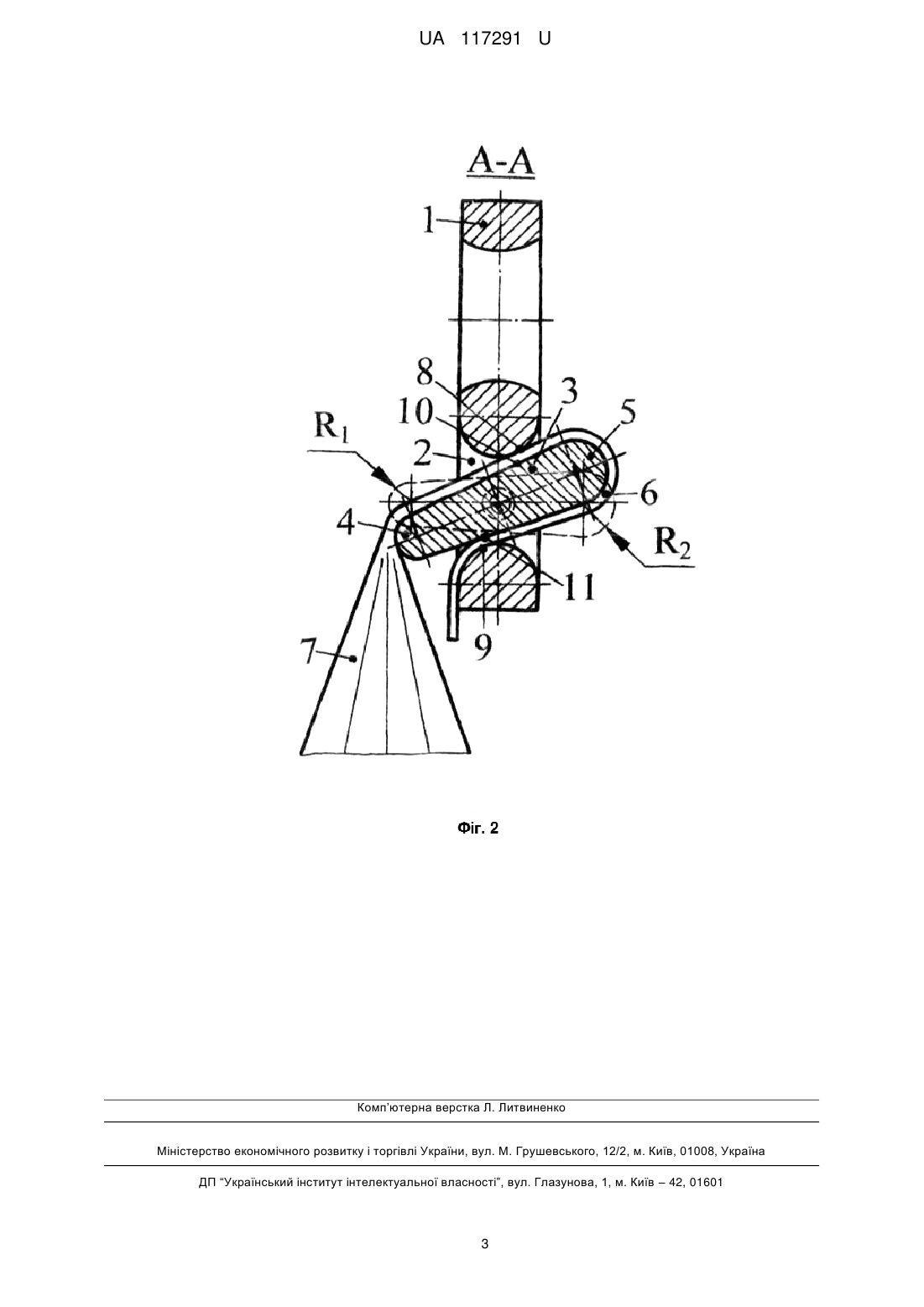

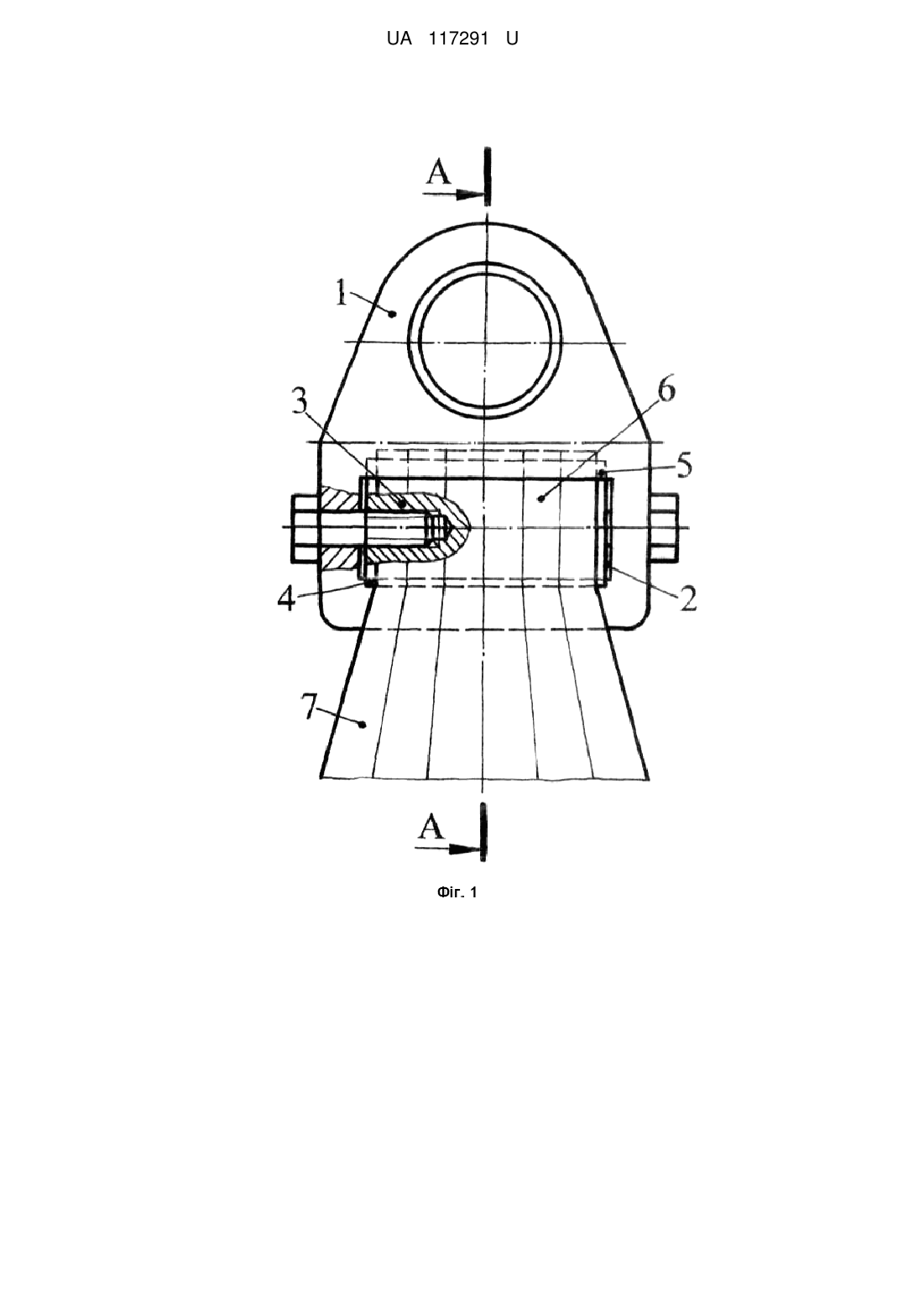

Реферат: Вантажозахватний пристрій для мішків містить затискні елементи у вигляді рамки з вирізом і шарнірно встановленої в ньому пластини із закругленими кінцями. Пластина виконана з різними радіусами закруглення своїх кінців і змінної між ними товщини. UA 117291 U (12) UA 117291 U UA 117291 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до підйомно-транспортної техніки і стосується вантажозахватних пристроїв для мішків. Відомий вантажозахватний пристрій для мішків, який містить затискні елементи у вигляді шарнірно з'єднаних між собою кліщів і механізм для їх змикання та розмикання [1]. Недоліком цього вантажозахватного пристрою є те, що він не забезпечує достатню ефективність захвату горловини мішка, оскільки затискні елементи виконані у вигляді кліщів. Найбільш близьким аналогом до корисної моделі за технічною суттю і ефектом, що досягається, є вантажозахватний пристрій для мішків, який містить затискні елементи у вигляді рамки з вирізом і шарнірно встановленої в ньому пластини із закругленими кінцями [2]. Такий вантажозахватний пристрій забезпечує більш високу ефективність захвату горловини мішка завдяки виконанню затискних елементів у вигляді рамки з вирізом і шарнірно встановленої в ньому пластини із закругленими кінцями, але не забезпечує швидкого звільнення горловини мішка від її захвату із-за відсутності умов для самостійного колового зміщення шарнірно встановленої у вирізі рамки пластини, що є основним його недоліком. В основу корисної моделі поставлена задача швидкого звільнення горловини мішка від її захвату шляхом самостійного колового зміщення шарнірно встановленої у вирізі рамки пластини. Поставлена задача вирішується тим, що у вантажозахватному пристрої для мішків, який містить затискні елементи у вигляді рамки з вирізом і шарнірно встановленої в ньому пластини із закругленими кінцями, згідно з корисною моделлю, новим є те, що пластина виконана з різними радіусами закруглення своїх кінців і змінної між ними товщини. Вказані відмітні ознаки такого вантажозахватного пристрою створюють умови для самостійного колового зміщення шарнірно встановленої у вирізі рамки пластини за рахунок виконання з різними радіусами закруглення своїх кінців і змінної між ними товщини, що забезпечує швидке звільнення горловини мішка від її захвату. На фіг. 1 схематично показаний вантажозахватний пристрій для мішків в робочому стані, вид збоку; на фіг. 2 - переріз А-А на фіг. 1: де 1 - рамка; 2 - виріз рамки; 3 - пластина; 4, 5 - кінці пластини; 6 - горловина мішка; 7 - мішок; 8, 9 - ребра вирізу рамки; 10, 11 - сторони пластини. Вантажозахватний пристрій для мішків містить затискні елементи у вигляді рамки 1 з вирізом 2 і шарнірно встановленої в ньому пластини 3 із закругленими кінцями 4, 5. Крім цього пластина 3 виконана з різними радіусами закруглення R1 і R2 своїх кінців 4, 5 і змінної між ними товщини. Перед підйомом мішка 7 його горловину 6 вводять у виріз 2 рамки 1 над перпендикулярно встановленою до них пластиною 3 із сторони її кінця 4 з радіусом свого закруглення R1, огинають кінець 5 пластини 3 з радіусом свого закруглення R2 і знову вводять у виріз 2 рамки 1 під пластиною 3. При підйомі мішка 7 з вантажем пластина 3 провертається проти годинникової стрілки навколо свого шарнірного встановлення у вирізі 2 рамки 1 і притискає горловину 6 мішка 7 до закруглених ребер 8, 9 вирізу 2 рамки 1 своїми боковими сторонами 10, 11. Після опускання мішка 7 в необхідному місці шарнірно встановлена у вирізі 2 рамки 1 пластина 3 звільнюється від необхідності притискання горловини 6 мішка 7 до закруглених ребер 8, 9 вирізу 2 рамки 1 і самостійно здійснює колове зміщення по годинниковій стрілці. Разом з цим, горловина 6 мішка 7 вільно розташовується в зазорах між пластиною 3 і ребрами 8, 9 вирізу 2 рамки 1, а при боковому її зміщенні відбувається повне звільнення від горловини 6 мішка 7. В результаті, такий вантажозахватний пристрій забезпечує швидке звільнення горловини мішка від її захвату. Джерела інформації: 1. Прикладная механика /Под ред. К.И. Заблонского. - Учебное пособие для вузов. - К.: Вища школа, 1979. - С. 250, рис. 43.4, а. 2. А. с. СССР № 1129166, МПК В66С 1/58; В 66 С 1/10. Грузозахватное устройство для мешков /Р.Г. Пикулев, Ю.А. Козлов, Н.С. Лизунов; "Центральная научно-исследовательская лаборатория полимерных контейнеров". - Опубл. 15.12.1984. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Вантажозахватний пристрій для мішків, що містить затискні елементи у вигляді рамки з вирізом і шарнірно встановленої в ньому пластини із закругленими кінцями, який відрізняється тим, що пластина виконана з різними радіусами закруглення своїх кінців і змінної між ними товщини. 1 UA 117291 U 2 UA 117291 U Комп’ютерна верстка Л. Литвиненко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
