Спосіб підключення абонентського терміналу супутникового зв’язку для забезпечення незалежного функціонування декількох корпоративних мереж

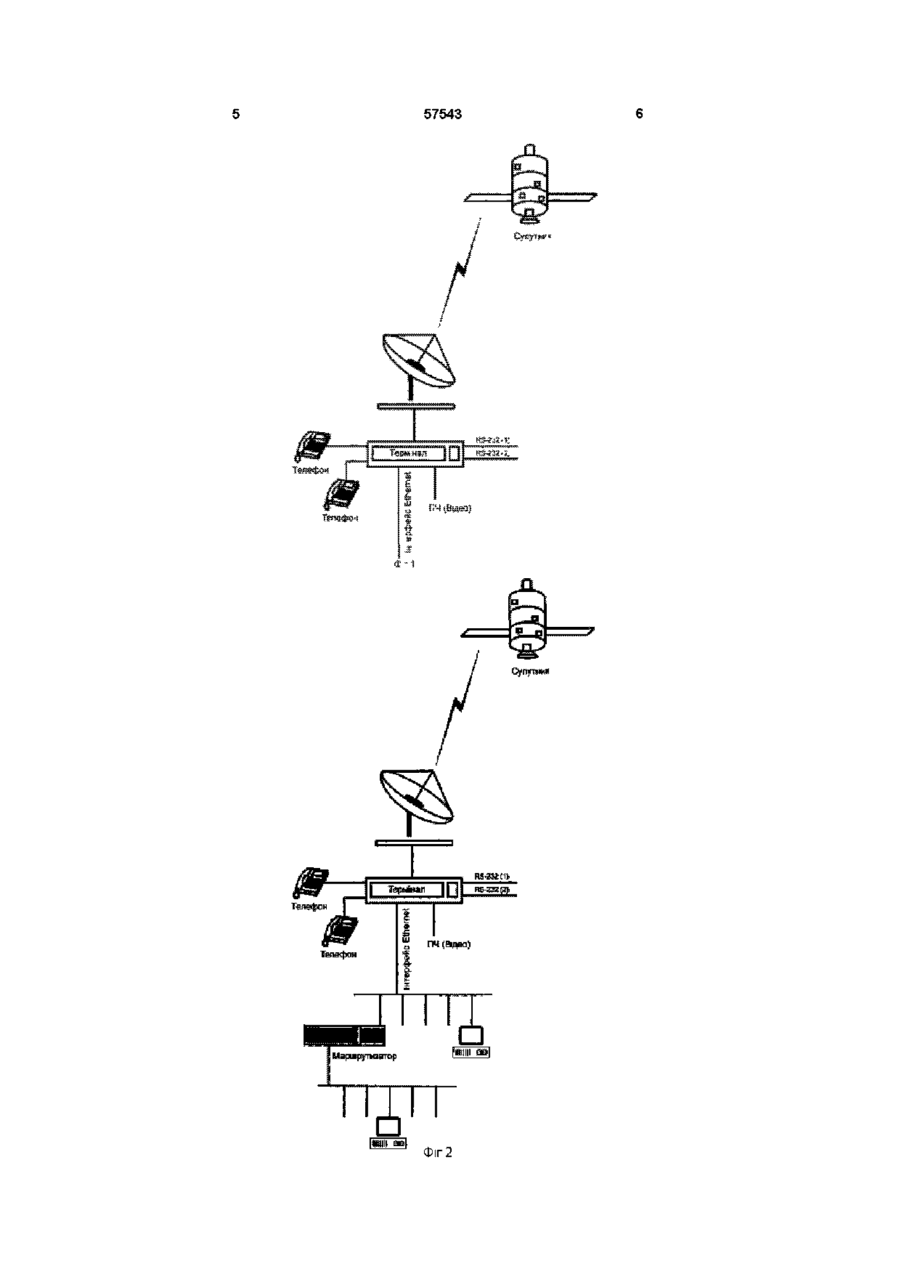

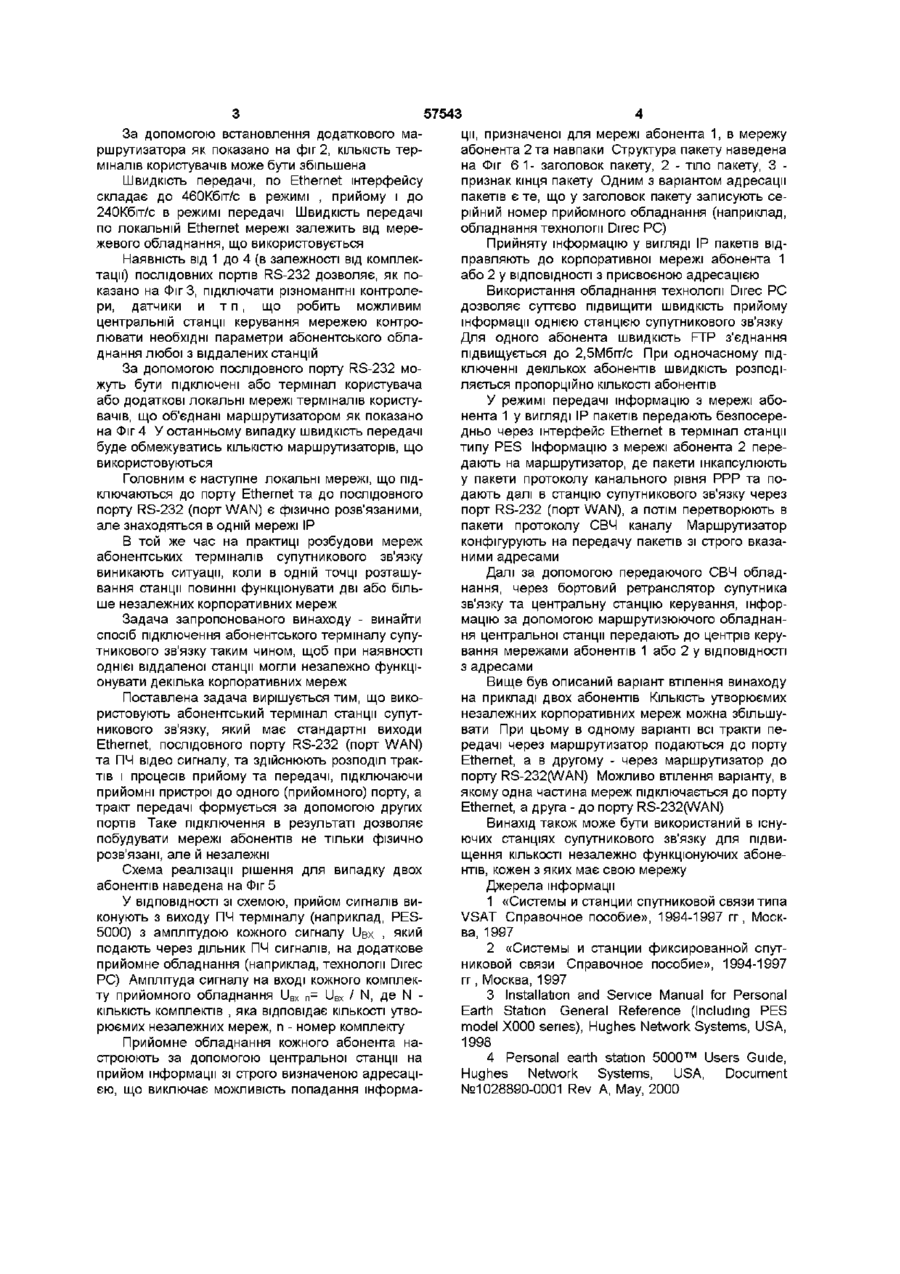

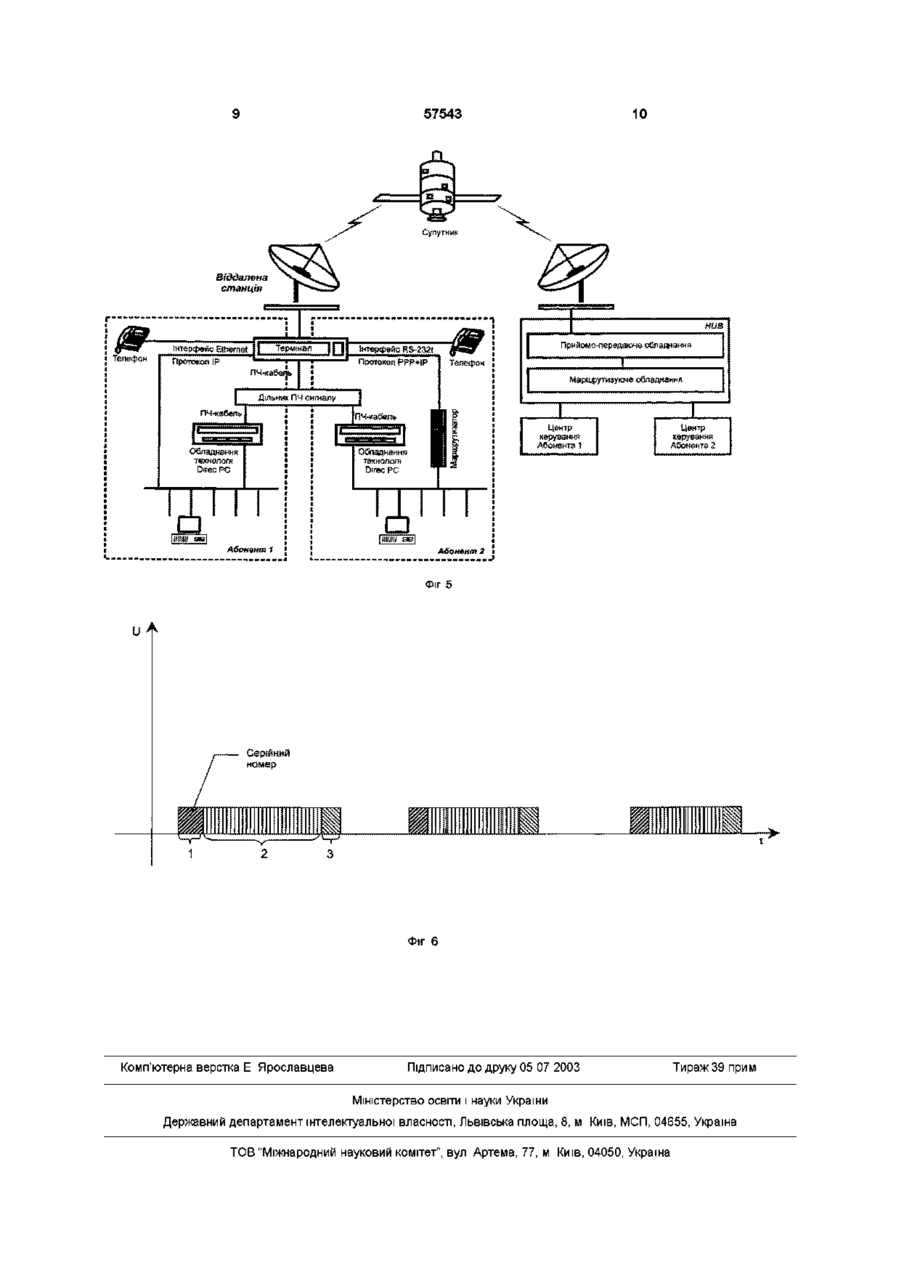

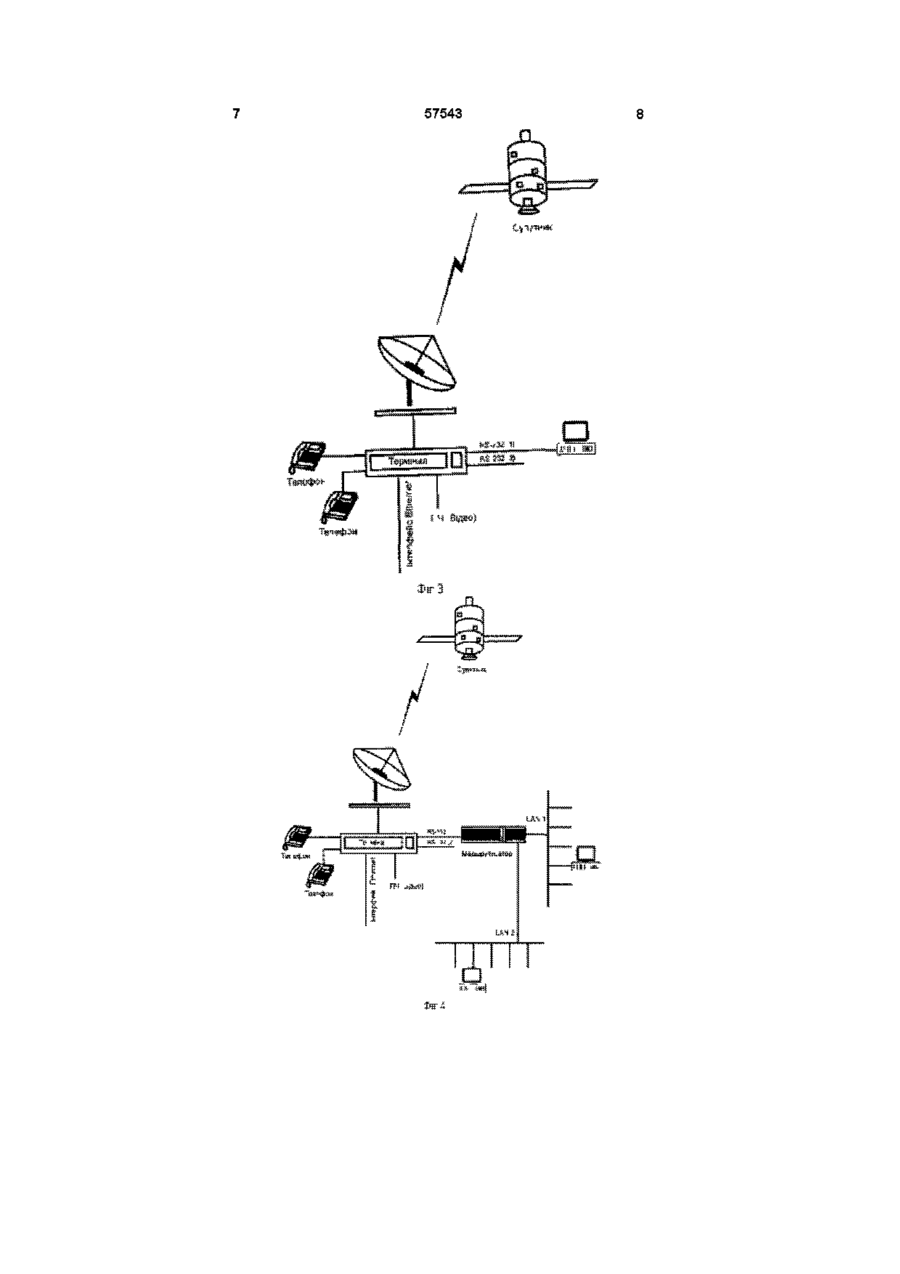

1 Спосіб підключення абонентського терміналу супутникового зв'язку для забезпечення незалежного функціонування декількох корпоративних мереж, який відрізняється тим, що вихідний сигнал проміжної частоти, що приймається терміналом, розділяють по КІЛЬКОСТІ незалежних мереж двостороннього зв'язку та, ВІДПОВІДНО З адресацією, наданою центральною станцією, подають через додаткове приймальне обладнання (наприклад, технології Direct PC) до локальних мереж кожної із незалежних мереж двостороннього звязку, а передавальні тракти приєднують через маршрутизатор до порту Ethernet терміналу 2 Спосіб за п 1, який відрізняється тим, що передавальні тракти незалежних мереж приєднують через маршрутизатор до послідовних портів RS232 терміналу 3 Спосіб за п 1, який відрізняється тим, що передавальні тракти одних мереж подають через маршрутизатор до порту Ethernet терміналу, а передавальні тракти других мереж подають через маршрутизатор до послідовного порту RS-232 терміналу 4 Спосіб за пп 1, 2, 3, який відрізняється тим, що для адресації використовують будь-який ідентифікатор належності до визначеної незалежної корпоративної мережі Винахід належить взагалі до систем супутникового зв'язку, а більш конкретно, до систем супутникового зв'язку, в яких використовуються термінали з дуже малою апертурою (VSAT - Very Small Aperture Terminal), що реалізують двосторонній безпровідний зв'язок ВІДОМІ мережі супутникового зв'язку з використанням терміналів з дуже малою апертурою (VSAT), до переваг яких можна віднести використання антен малого діаметру (менше 3,7м), порівняно недорогу вартість обладнання та простоту експлуатації з боку абонента Добре відоме широке використання на практиці абонентських терміналів супутникового зв'язку типу PES (Personal earth station) для розбудови багатоелементних крупномасштабных мереж обміну інформацією за допомогою технологій ISBN (Integrated Satellite Business Network) та IPAdvantage, розроблених та впроваджених компанією Hughes Network Systems (HNS) Архітектура згаданих мереж є зіркообразною, зв'язок між станціями абонентів підтримується через центральну станцію (HUB) по супутниковим каналам зв'язку Необхідні технічні подробиці, пов'язані з інста ляцією абонентських терміналів типу PES, їх керуванням та супроводом як операторським, так і технічним, висвітлені в технічній документації компанії Hughes Network Systems, яка надається до терміналів, що випускаються серійно [3] На теперішній час найбільш переважним типом абонентського терміналу є станція типу PES5000, яка являє собою високовиробничий комплект апаратури, що забезпечує в рамках мереж архітектури PES/ISBN двонаправлену передачу даних, голосу та прийом широковіщального відео, забезпечуючи сигнал проміжної частоти (ПЧ) для цифрового чи аналогового відеоприймача Станція типу PES-5000 забезпечує прийом відеосигналів за допомогою протоколу IP, підтримує IP-телефонію (від 8Кбіт/с), забезпечує як високу якість відтворення мови, так і можливість передачі факсимільних повідомлень У ВІДПОВІДНОСТІ з рекомендаціями компаній виробників по експлуатації станції типу PES-5000 для мереж двостороннього зв'язку для обміну інформацією на основі IP-протоколу може використовуватись порт Ethernet (стандартне рішення) з підключенням в МІСЦІ установки станції до 254 терміналів користувачів (Фіг 1) CO Ю Ю 57543 За допомогою встановлення додаткового маршрутизатора як показано на фіг 2, КІЛЬКІСТЬ терміналів користувачів може бути збільшена Швидкість передачі, по Ethernet інтерфейсу складає до 460Кбіт/с в режимі , прийому і до 240Кбіт/с в режимі передачі Швидкість передачі по локальній Ethernet мережі залежить від мережевого обладнання, що використовується Наявність від 1 до 4 (в залежності від комплектації) послідовних портів RS-232 дозволяє, як показано на Фіг 3, підключати різноманітні контролери, датчики и т п , що робить можливим центральній станції керування мережею контролювати необхідні параметри абонентського обладнання любої з віддалених станцій За допомогою послідовного порту RS-232 можуть бути підключені або термінал користувача або додаткові локальні мережі терміналів користувачів, що об'єднані маршрутизатором як показано на Фіг 4 У останньому випадку швидкість передачі буде обмежуватись КІЛЬКІСТЮ маршрутизаторів, що використовуються Головним є наступне локальні мережі, що підключаються до порту Ethernet та до послідовного порту RS-232 (порт WAN) є фізично розв'язаними, але знаходяться в одній мережі IP В той же час на практиці розбудови мереж абонентських терміналів супутникового зв'язку виникають ситуації, коли в одній точці розташування станції повинні функціонувати дві або більше незалежних корпоративних мереж Задача запропонованого винаходу - винайти спосіб підключення абонентського терміналу супутникового зв'язку таким чином, щоб при наявності однієї віддаленої станції могли незалежно функціонувати декілька корпоративних мереж Поставлена задача вирішується тим, що використовують абонентський термінал станції супутникового зв'язку, який має стандартні виходи Ethernet, послідовного порту RS-232 (порт WAN) та ПЧ відео сигналу, та здійснюють розподіл трактів і процесів прийому та передачі, підключаючи прийомні пристрої до одного (прийомного) порту, а тракт передачі формується за допомогою других портів Таке підключення в результаті дозволяє побудувати мережі абонентів не тільки фізично розв'язані, але й незалежні Схема реалізації рішення для випадку двох абонентів наведена на Фіг 5 У ВІДПОВІДНОСТІ зі схемою, прийом сигналів виконують з виходу ПЧ терміналу (наприклад, PES5000) з амплітудою кожного сигналу UBX , який подають через дільник ПЧ сигналів, на додаткове прийомне обладнання (наприклад, технології Direc PC) Амплітуда сигналу на вході кожного комплекту прийомного обладнання UBX n- UBX / N, де N КІЛЬКІСТЬ комплектів , яка відповідає КІЛЬКОСТІ утворюємих незалежних мереж, п - номер комплекту Прийомне обладнання кожного абонента настроюють за допомогою центральної станції на прийом інформації зі строго визначеною адресацією, що виключає можливість попадання інформа ції, призначеної для мережі абонента 1, в мережу абонента 2 та навпаки Структура пакету наведена на Фіг 6 1- заголовок пакету, 2 - тіло пакету, 3 признак кінця пакету Одним з варіантом адресації пакетів є те, що у заголовок пакету записують серійний номер прийомного обладнання (наприклад, обладнання технології Direc PC) Прийняту інформацію у вигляді IP пакетів відправляють до корпоративної мережі абонента 1 або 2 у ВІДПОВІДНОСТІ з присвоєною адресацією Використання обладнання технології Direc PC дозволяє суттєво підвищити швидкість прийому інформації однією станцією супутникового зв'язку Для одного абонента швидкість FTP з'єднання підвищується до 2,5Мбіт/с При одночасному підключенні декількох абонентів швидкість розподіляється пропорційно КІЛЬКОСТІ абонентів У режимі передачі інформацію з мережі абонента 1 у вигляді IP пакетів передають безпосередньо через інтерфейс Ethernet в термінал станції типу PES Інформацію з мережі абонента 2 передають на маршрутизатор, де пакети шкапсулюють у пакети протоколу канального рівня РРР та подають далі в станцію супутникового зв'язку через порт RS-232 (порт WAN), а потім перетворюють в пакети протоколу СВЧ каналу Маршрутизатор конфігурують на передачу пакетів зі строго вказаними адресами Далі за допомогою передаючого СВЧ обладнання, через бортовий ретранслятор супутника зв'язку та центральну станцію керування, інформацію за допомогою маршрутизюючого обладнання центральної станції передають до центрів керування мережами абонентів 1 або 2 у ВІДПОВІДНОСТІ з адресами Вище був описаний варіант втілення винаходу на прикладі двох абонентів КІЛЬКІСТЬ утворюємих незалежних корпоративних мереж можна збільшувати При цьому в одному варіанті всі тракти передачі через маршрутизатор подаються до порту Ethernet, а в другому - через маршрутизатор до порту RS-232(WAN) Можливо втілення варіанту, в якому одна частина мереж підключається до порту Ethernet, а друга - до порту RS-232(WAN) Винахід також може бути використаний в існуючих станціях супутникового зв'язку для підвищення КІЛЬКОСТІ незалежно функціонуючих абонентів, кожен з яких має свою мережу Джерела інформації 1 «Системы и станции спутниковой связи типа VSAT Справочное пособие», 1994-1997 гг, Москва, 1997 2 «Системы и станции фиксированной спутниковой связи Справочное пособие», 1994-1997 гг, Москва, 1997 3 Installation and Service Manual for Personal Earth Station General Reference (Including PES model X000 series), Hughes Network Systems, USA, 1998 4 Personal earth station 5000™ Users Guide, Hughes Network Systems, USA, Document №1028890-0001 Rev A, May, 2000 57543 пч ф Фіг 2 57543 57543 10 Фіг 5 Фіг 6 Комп'ютерна верстка Е Ярославцева Підписано до друку 05 07 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
