Етикетка для товарів, спосіб її виготовлення та спосіб безконтактної ідентифікації товарів

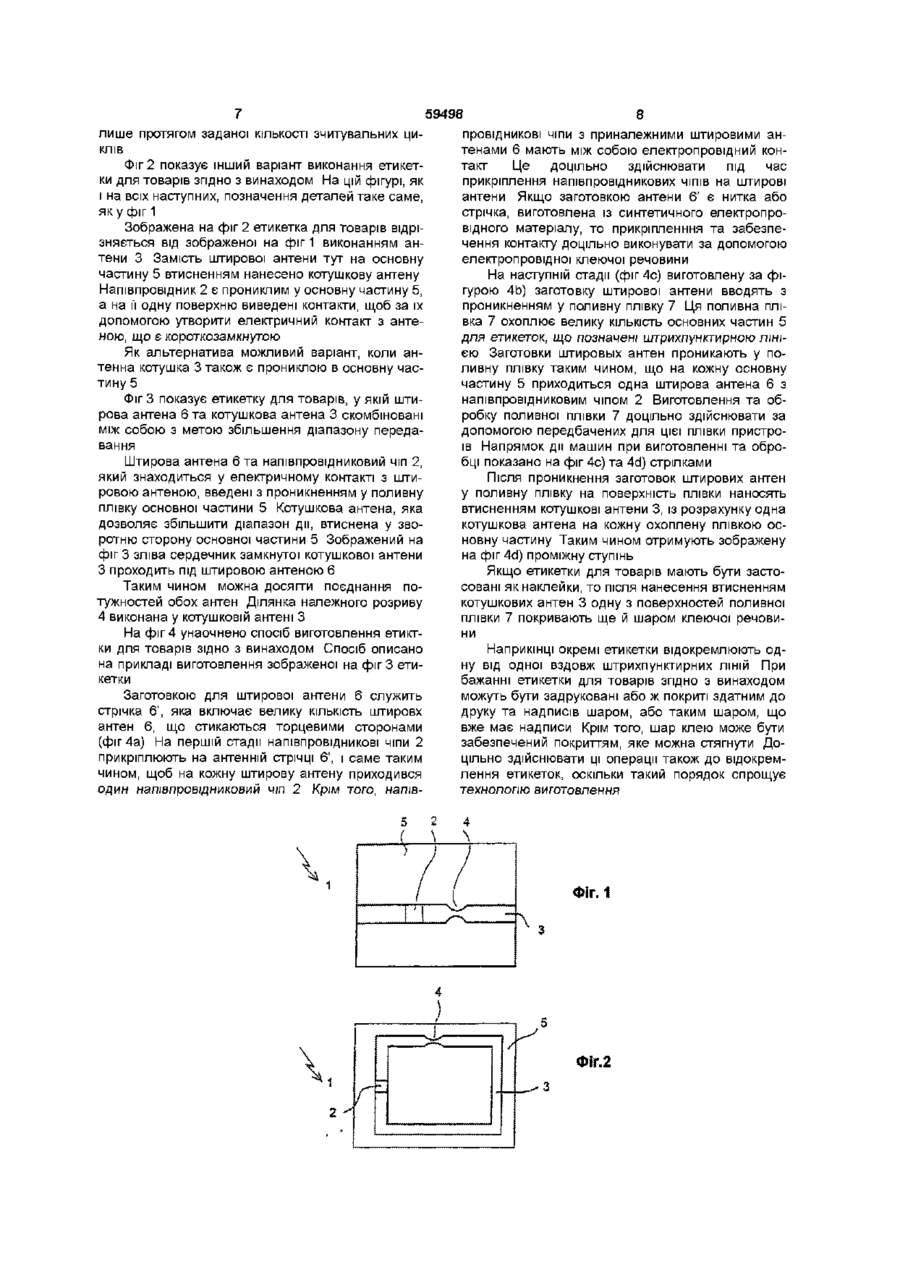

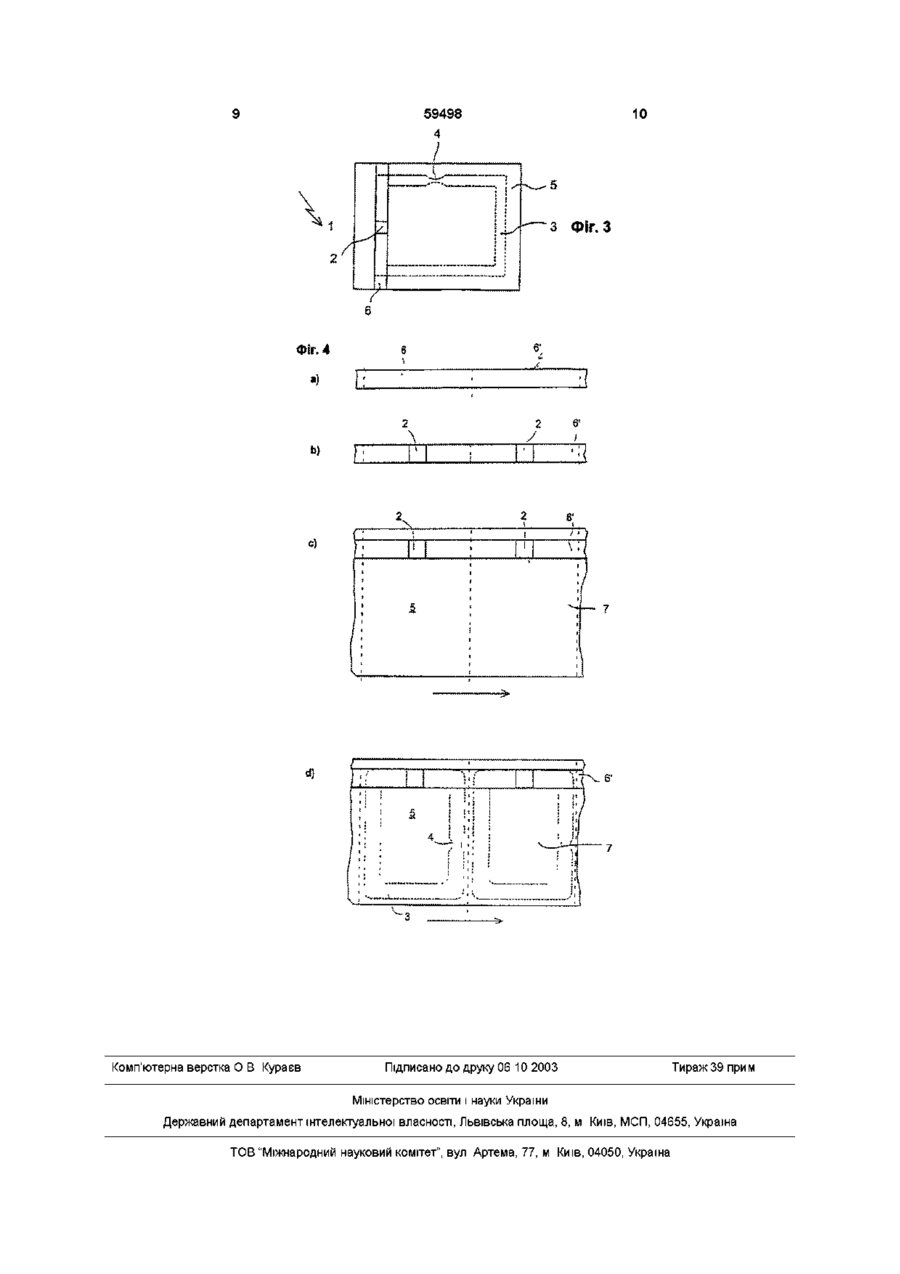

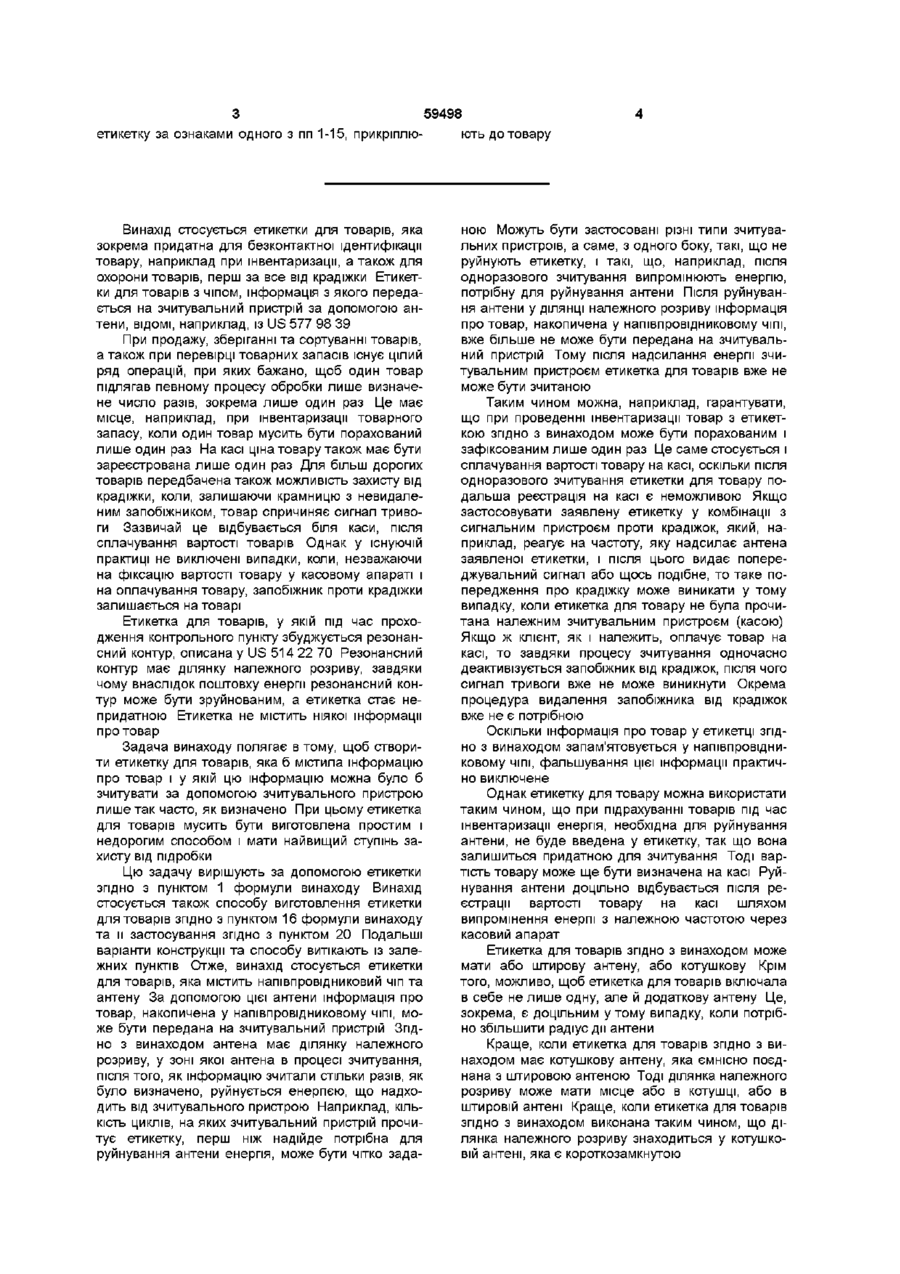

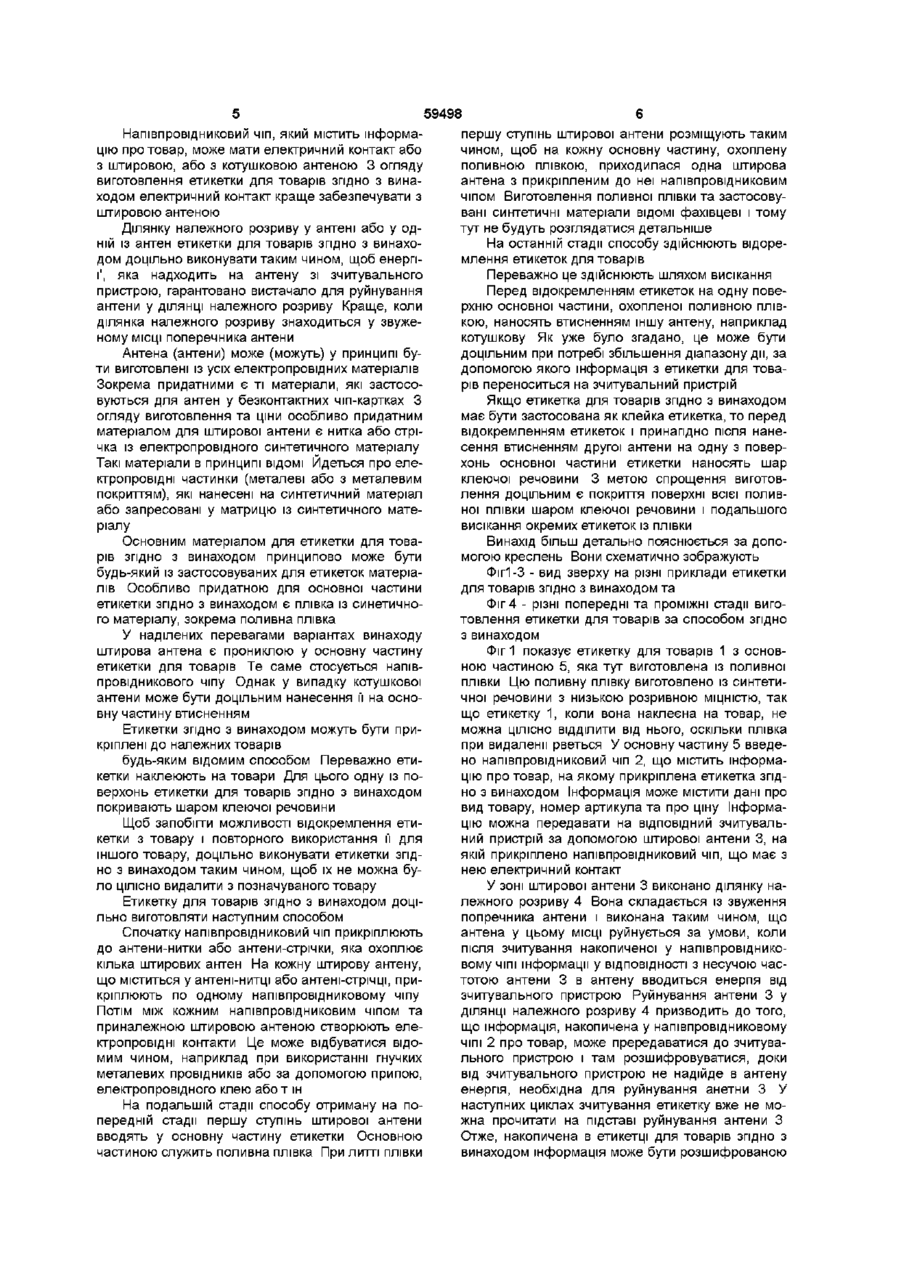

1 Етикетка для товарів (1), яка має напівпровідниковий чіп (2) та антену (3), за допомогою якої накопичена у напівпровідниковому ЧІПІ інформація про товар може бути передана до зчитувального пристрою, яка відрізняється тим, що антена має ділянку належного розриву (4), у зоні якої антена руйнується в процесі зчитування під впливом отриманої від зчитувального пристрою енергії, внаслідок чого етикетка для товарів вже не може бути прочитаною після введення енергії 2 Етикетка для товарів за п 1, яка відрізняється тим, що антена (3) є штировою антеною 3 Етикетка для товарів за п 1, яка відрізняється тим, що антена (3) є котушковою антеною 4 Етикетка для товарів за одним із пп 1-3, яка відрізняється тим, що включає в себе додаткову антену (6) 5 Етикетка для товарів за п 4, яка відрізняється тим, що має котушкову антену (3), яка ємнісно з'єднана з штировою антеною (6) 6 Етикетка для товарів за п 5, яка відрізняється тим, що ділянка належного розриву (4) виконана у котушковій антені (3), що є короткозамкнутою 7 Етикетка для товарів за п 5 або 6, яка відрізняється тим, що напівпровідниковий чіп (2) має електропровідний контакт зі штировою антеною (6) 8 Етикетка для товарів за одним із пп 1-7, яка відрізняється тим, що ділянка належного розриву (4) знаходиться у звуженні поперечника антени 9 Етикетка для товарів за одним із пп 2-8, яка відрізняється тим, що як штирову антену застосовують нитку або стрічку із електропровідного синтетичного матеріалу 10 Етикетка для товарів за одним із пп 1-9, яка відрізняється тим, що вона має основну частину (5) у вигляді плівки із синтетичного матеріалу, зокрема поливної плівки ВИГОТОВЛЕННЯ ТА СПОСІБ БЕЗКОНТАКТНОЇ 11 Етикетка для товарів за п 9 або 10, яка відрізняється тим, що штирову антену (6) введено з проникненням у основну частину (5) 12 Етикетка для товарів за одним із пп 9-11, яка відрізняється тим, що напівпровідниковий чіп (2) є введеним з проникненням у основну частину (5) 13 Етикетка для товарів за одним із пп 5-12, яка відрізняється тим, що котушкова антена (3) є втисненою у основну частину (5) 14 Етикетка для товарів за одним із пп 1-13, яка відрізняється тим, що одна з и поверхонь покрита клеючою речовиною 15 Етикетка для товарів за п 14, яка відрізняється тим, що вона виконана таким чином, що не може бути ЦІЛІСНО видаленою з товару, який вона позначає 16 Спосіб виготовлення етикетки для товарів, який відрізняється тим, що а) прикріплюють напівпровідникові чіпи (2) на антенній нитці або стрічці (6і), яка охоплює багато штирових антен (6), та створюють електропровідний контакт між напівпровідниковим чіпом (2) та належною до нього штировою антеною (6), б) виготовлюють поливну плівку (7), що охоплює множину основних частин (5) етикеток, таким чином, що при литті плівки виготовлені в ході операції а) перші ступені штирових антен так введені з прониканням у плівку, що кожній основній частині (5) належить одна штирова антена (6) з напівпровідниковим чіпом (2), і в) відокремлюють етикетки для товарів 17 Спосіб за п 16, який відрізняється тим, що перед операцією в) в одну поверхню основної частини (5) вводять втисненням додаткову антену (3) 18 Спосіб за п 16 або 17, який відрізняється тим, що перед операцією в) і принагідно після втиснення додаткової антени (3) на одну з поверхонь основної частини наносять шар клеючої речовини 19 Спосіб за одним з пп 16-18, який відрізняється тим, що операцію в) здійснюють шляхом процесу висікання 20 Спосіб безконтактної ідентифікації товарів, наприклад, при інвентаризації і для захисту від крадіжки, за допомогою зчитування інформації про товар з етикетки з чіпом та з антеною, який відрізняється тим, що гарантовану від фальсифікування О 00 о> ю З 59498 етикетку за ознаками одного з пп 1-15, прикріплюють до товару Винахід стосується етикетки для товарів, яка зокрема придатна для безконтактної ідентифікації товару, наприклад при інвентаризації, а також для охорони товарів, перш за все від крадіжки Етикетки для товарів з чіпом, інформація з якого передається на зчитувальний пристрій за допомогою антени, ВІДОМІ, наприклад, із US 577 98 39 При продажу, зберіганні та сортуванні товарів, а також при перевірці товарних запасів існує цілий ряд операцій, при яких бажано, щоб один товар підлягав певному процесу обробки лише визначене число разів, зокрема лише один раз Це має місце, наприклад, при інвентаризації товарного запасу, коли один товар мусить бути порахований лише один раз На касі ціна товару також має бути зареєстрована лише один раз Для більш дорогих товарів передбачена також можливість захисту від крадіжки, коли, залишаючи крамницю з невидаленим запобіжником, товар спричиняє сигнал тривоги Зазвичай це відбувається біля каси, після сплачування вартості товарів Однак у існуючій практиці не виключені випадки, коли, незважаючи на фіксацію вартості товару у касовому апараті і на оплачування товару, запобіжник проти крадіжки залишається на товарі Етикетка для товарів, у якій під час проходження контрольного пункту збуджується резонансний контур, описана у US 514 22 70 Резонансний контур має ділянку належного розриву, завдяки чому внаслідок поштовху енергії резонансний контур може бути зруйнованим, а етикетка стає непридатною Етикетка не містить ніякої інформації про товар Задача винаходу полягає в тому, щоб створити етикетку для товарів, яка б містила інформацію про товар і у якій цю інформацію можна було б зчитувати за допомогою зчитувального пристрою лише так часто, як визначено При цьому етикетка для товарів мусить бути виготовлена простим і недорогим способом і мати найвищий ступінь захисту від підробки Цю задачу вирішують за допомогою етикетки згідно з пунктом 1 формули винаходу Винахід стосується також способу виготовлення етикетки для товарів згідно з пунктом 16 формули винаходу та и застосування згідно з пунктом 20 Подальші варіанти конструкції та способу витікають із залежних пунктів Отже, винахід стосується етикетки для товарів, яка містить напівпровідниковий чіп та антену За допомогою цієї антени інформація про товар, накопичена у напівпровідниковому ЧІПІ, може бути передана на зчитувальний пристрій Згідно з винаходом антена має ділянку належного розриву, у зоні якої антена в процесі зчитування, після того, як інформацію зчитали стільки разів, як було визначено, руйнується енергією, що надходить від зчитувального пристрою Наприклад, КІЛЬКІСТЬ ЦИКЛІВ, на яких зчитувальний пристрій прочитує етикетку, перш ніж надійде потрібна для руйнування антени енергія, може бути чітко зада ною Можуть бути застосовані різні типи зчитувальних пристроїв, а саме, з одного боку, такі, що не руйнують етикетку, і такі, що, наприклад, після одноразового зчитування випромінюють енергію, потрібну для руйнування антени Після руйнування антени у ДІЛЯНЦІ належного розриву інформація про товар, накопичена у напівпровідниковому ЧІПІ, вже більше не може бути передана на зчитувальний пристрій Тому після надсилання енергії зчитувальним пристроєм етикетка для товарів вже не може бути зчитаною Таким чином можна, наприклад, гарантувати, що при проведенні інвентаризації товар з етикеткою згідно з винаходом може бути порахованим і зафіксованим лише один раз Це саме стосується і сплачування вартості товару на касі, оскільки після одноразового зчитування етикетки для товару подальша реєстрація на касі є неможливою Якщо застосовувати заявлену етикетку у комбінації з сигнальним пристроєм проти крадіжок, який, наприклад, реагує на частоту, яку надсилає антена заявленої етикетки, і після цього видає попереджувальний сигнал або щось подібне, то таке попередження про крадіжку може виникати у тому випадку, коли етикетка для товару не була прочитана належним зчитувальним пристроєм (касою) Якщо ж клієнт, як і належить, оплачує товар на касі, то завдяки процесу зчитування одночасно деактивізується запобіжник від крадіжок, після чого сигнал тривоги вже не може виникнути Окрема процедура видалення запобіжника від крадіжок вже не є потрібною Оскільки інформація про товар у етикетці згідно з винаходом запам'ятовується у напівпровідниковому ЧІПІ, фальшування цієї інформації практично виключене Однак етикетку для товару можна використати таким чином, що при підрахуванні товарів під час інвентаризації енергія, необхідна для руйнування антени, не буде введена у етикетку, так що вона залишиться придатною для зчитування Тоді вартість товару може ще бути визначена на касі Руйнування антени доцільно відбувається після реєстрації вартості товару на касі шляхом випромшення енергії з належною частотою через касовий апарат Етикетка для товарів згідно з винаходом може мати або штирову антену, або котушкову Крім того, можливо, щоб етикетка для товарів включала в себе не лише одну, але й додаткову антену Це, зокрема, є доцільним утому випадку, коли потрібно збільшити радіус дії антени Краще, коли етикетка для товарів згідно з винаходом має котушкову антену, яка ємнісно поєднана з штировою антеною Тоді ділянка належного розриву може мати місце або в котушці, або в штировій антені Краще, коли етикетка для товарів згідно з винаходом виконана таким чином, що ділянка належного розриву знаходиться у котушковій антені, яка є короткозамкнутою 59498 Напівпровідниковий чіп, який містить інформацію про товар, може мати електричний контакт або з штировою, або з котушковою антеною 3 огляду виготовлення етикетки для товарів згідно з винаходом електричний контакт краще забезпечувати з штировою антеною Ділянку належного розриву у антені або у одній із антен етикетки для товарів згідно з винаходом доцільно виконувати таким чином, щоб енерпIі, яка надходить на антену зі зчитувального пристрою, гарантовано вистачало для руйнування антени у ДІЛЯНЦІ належного розриву Краще, коли ділянка належного розриву знаходиться у звуженому МІСЦІ поперечника антени Антена (антени) може (можуть) у принципі бути виготовлені із усіх електропровідних матеріалів Зокрема придатними є ті матеріали, які застосовуються для антен у безконтактних чіп-картках З огляду виготовлення та ціни особливо придатним матеріалом для штирової антени є нитка або стрічка із електропровідного синтетичного матеріалу Такі матеріали в принципі ВІДОМІ Йдеться про електропровідні частинки (металеві або з металевим покриттям), які нанесені на синтетичний матеріал або запресовані у матрицю із синтетичного матеріалу Основним матеріалом для етикетки для товарів згідно з винаходом принципово може бути будь-який із застосовуваних для етикеток матеріалів Особливо придатною для основної частини етикетки згідно з винаходом є плівка із синетичного матеріалу, зокрема поливна плівка У наділених перевагами варіантах винаходу штирова антена є прониклою у основну частину етикетки для товарів Те саме стосується напівпровідникового чіпу Однак у випадку котушкової антени може бути доцільним нанесення її на основну частину втисненням Етикетки згідно з винаходом можуть бути прикріплені до належних товарів будь-яким відомим способом Переважно етикетки наклеюють на товари Для цього одну із поверхонь етикетки для товарів згідно з винаходом покривають шаром клеючої речовини Щоб запобігти можливості відокремлення етикетки з товару і повторного використання її для іншого товару, доцільно виконувати етикетки згідно з винаходом таким чином, щоб їх не можна було ЦІЛІСНО видалити з позначуваного товару Етикетку для товарів згідно з винаходом доцільно виготовляти наступним способом Спочатку напівпровідниковий чіп прикріплюють до антени-нитки або антени-стрічки, яка охоплює кілька штирових антен На кожну штирову антену, що міститься у антені-нитці або антені-стрічці, прикріплюють по одному напівпровідниковому чіпу Потім МІЖ КОЖНИМ напівпровідниковим чіпом та приналежною штировою антеною створюють електропровідні контакти Це може відбуватися відомим чином, наприклад при використанні гнучких металевих провідників або за допомогою припою, електропровідного клею або т ш На подальшій стадії способу отриману на попередній стадії першу ступінь штирової антени вводять у основну частину етикетки Основною частиною служить поливна плівка При литті плівки першу ступінь штирової антени розміщують таким чином, щоб на кожну основну частину, охоплену поливною плівкою, приходилася одна штирова антена з прикріпленим до неї напівпровідниковим чіпом Виготовлення поливної плівки та застосовувані синтетичні матеріали ВІДОМІ фахівцеві і тому тут не будуть розглядатися детальніше На останній стадії способу здійснюють відоремлення етикеток для товарів Переважно це здійснюють шляхом висікання Перед відокремленням етикеток на одну поверхню основної частини, охопленої поливною плівкою, наносять втисненням іншу антену, наприклад котушкову Як уже було згадано, це може бути доцільним при потребі збільшення діапазону дії, за допомогою якого інформація з етикетки для товарів переноситься на зчитувальний пристрій Якщо етикетка для товарів згідно з винаходом має бути застосована як клейка етикетка, то перед відокремленням етикеток і принагідно після нанесення втисненням другої антени на одну з поверхонь основної частини етикетки наносять шар клеючої речовини 3 метою спрощення виготовлення доцільним є покриття поверхні всієї поливної плівки шаром клеючої речовини і подальшого висікання окремих етикеток із плівки Винахід більш детально пояснюється за допомогою креслень Вони схематично зображують Фіг1-3 - вид зверху на різні приклади етикетки для товарів згідно з винаходом та Фіг 4 - різні попередні та проміжні стадії виготовлення етикетки для товарів за способом згідно з винаходом Фіг 1 показує етикетку для товарів 1 з основною частиною 5, яка тут виготовлена із поливної плівки Цю поливну плівку виготовлено із синтетичної речовини з низькою розривною МІЦНІСТЮ, так що етикетку 1, коли вона наклеєна на товар, не можна ЦІЛІСНО ВІДДІЛИТИ ВІД НЬОГО, ОСКІЛЬКИ плівка при видаленії рветься У основну частину 5 введено напівпровідниковий чіп 2, що містить інформацію про товар, на якому прикріплена етикетка згідно з винаходом Інформація може містити дані про вид товару, номер артикула та про ціну Інформацію можна передавати на ВІДПОВІДНИЙ зчитувальний пристрій за допомогою штирової антени 3, на якій прикріплено напівпровідниковий чіп, що має з нею електричний контакт У зоні штирової антени 3 виконано ділянку належного розриву 4 Вона складається із звуження попречника антени і виконана таким чином, що антена у цьому МІСЦІ руйнується за умови, коли після зчитування накопиченої у напівпровідниковому ЧІПІ інформації у ВІДПОВІДНОСТІ з несучою частотою антени 3 в антену вводиться енергія від зчитувального пристрою Руйнування антени 3 у ДІЛЯНЦІ належного розриву 4 призводить до того, що інформація, накопичена у напівпровідниковому ЧІПІ 2 про товар, може прередаватися до зчитувального пристрою і там розшифровуватися, доки від зчитувального пристрою не надійде в антену енергія, необхідна для руйнування анетни З У наступних циклах зчитування етикетку вже не можна прочитати на підставі руйнування антени З Отже, накопичена в етикетці для товарів згідно з винаходом інформація може бути розшифрованою 59498 лише протягом заданої КІЛЬКОСТІ зчитувальних циклів Фіг 2 показує інший варіант виконання етикетки для товарів згідно з винаходом На цій фігурі, як і на всіх наступних, позначення деталей таке саме, яку фіг 1 Зображена на фіг 2 етикетка для товарів відрізняється від зображеної на фіг 1 виконанням антени 3 Замість штирової антени тут на основну частину 5 втисненням нанесено котушкову антену Напівпровідник 2 є прониклим у основну частину 5, а на її одну поверхню виведені контакти, щоб за їх допомогою утворити електричний контакт з антеною, що є короткозамкнутою Як альтернатива можливий варіант, коли антенна котушка 3 також є прониклою в основну частину 5 Фіг 3 показує етикетку для товарів, у якій штирова антена 6 та котушкова антена 3 скомбіновані між собою з метою збільшення діапазону передавання Штирова антена 6 та напівпровідниковий чіп 2, який знаходиться у електричному контакті з штировою антеною, введені з проникненням у поливну плівку основної частини 5 Котушкова антена, яка дозволяє збільшити діапазон дії, втиснена у зворотню сторону основної частини 5 Зображений на фіг 3 зліва сердечник замкнутої котушкової антени 3 проходить під штировою антеною 6 Таким чином можна досягти поєднання потужностей обох антен Ділянка належного розриву 4 виконана у котушковій антені З На фіг 4 унаочнено спосіб виготовлення етиктки для товарів зідно з винаходом Спосіб описано на прикладі виготовлення зображеної на фіг 3 етикетки Заготовкою для штирової антени 6 служить стрічка 6', яка включає велику КІЛЬКІСТЬ штировх антен 6, що стикаються торцевими сторонами (фіг 4а) На першій стадії напівпровідникові чіпи 2 прикріплюють на антенній стрічці 6', і саме таким чином, щоб на кожну штирову антену приходився один напівпровідниковий чіп 2 Крім того, напів 8 провідникові чіпи з приналежними штировими антенами 6 мають між собою електропровідний контакт Це доцільно здійснювати під час прикріплення напівпровідникових ЧІПІВ на штирові антени Якщо заготовкою антени 6' є нитка або стрічка, виготовлена із синтетичного електропровідного матеріалу, то прикріпленння та забезпечення контакту доцільно виконувати за допомогою електропровідної клеючої речовини На наступній стадії (фіг 4с) виготовлену за фігурою 4Ь) заготовку штирової антени вводять з проникненням у поливну плівку 7 Ця поливна плівка 7 охоплює велику КІЛЬКІСТЬ основних частин 5 для етикеток, що позначені штрихпунктирною ЛІНІЄЮ Заготовки штировых антен проникають у поливну плівку таким чином, що на кожну основну частину 5 приходиться одна штирова антена 6 з напівпровідниковим чіпом 2 Виготовлення та обробку поливної плівки 7 доцільно здійснювати за допомогою передбачених для цієї плівки пристроїв Напрямок дії машин при виготовленні та обробці показано на фіг 4с) та 4d) стрілками Після проникнення заготовок штирових антен у поливну плівку на поверхність плівки наносять втисненням котушкові антени 3, із розрахунку одна котушкова антена на кожну охоплену плівкою основну частину Таким чином отримують зображену на фіг 4d) проміжну ступінь Якщо етикетки для товарів мають бути застосовані як наклейки, то після нанесення втисненням котушкових антен 3 одну з поверхностей поливної плівки 7 покривають ще й шаром клеючої речовини Наприкінці окремі етикетки відокремлюють одну від одної вздовж штрихпунктирних ЛІНІЙ При бажанні етикетки для товарів згідно з винаходом можуть бути задруковані або ж покриті здатним до друку та надписів шаром, або таким шаром, що вже має надписи Крім того, шар клею може бути забезпечений покриттям, яке можна стягнути Доцільно здійснювати ці операції також до відокремлення етикеток, оскільки такий порядок спрощує технологію виготовлення Фіг. 1 Фіг.2 10 59498 4 \ з Фіг. З ФІГ. 4 a) I! • 2 \ b) 6 б , • :l 2 / |, 2 ff 1 Комп'ютерна верстка О В Кураєв 6і I i. Підписано до друку 06 10 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
