Пристрій фільтрації сигналу

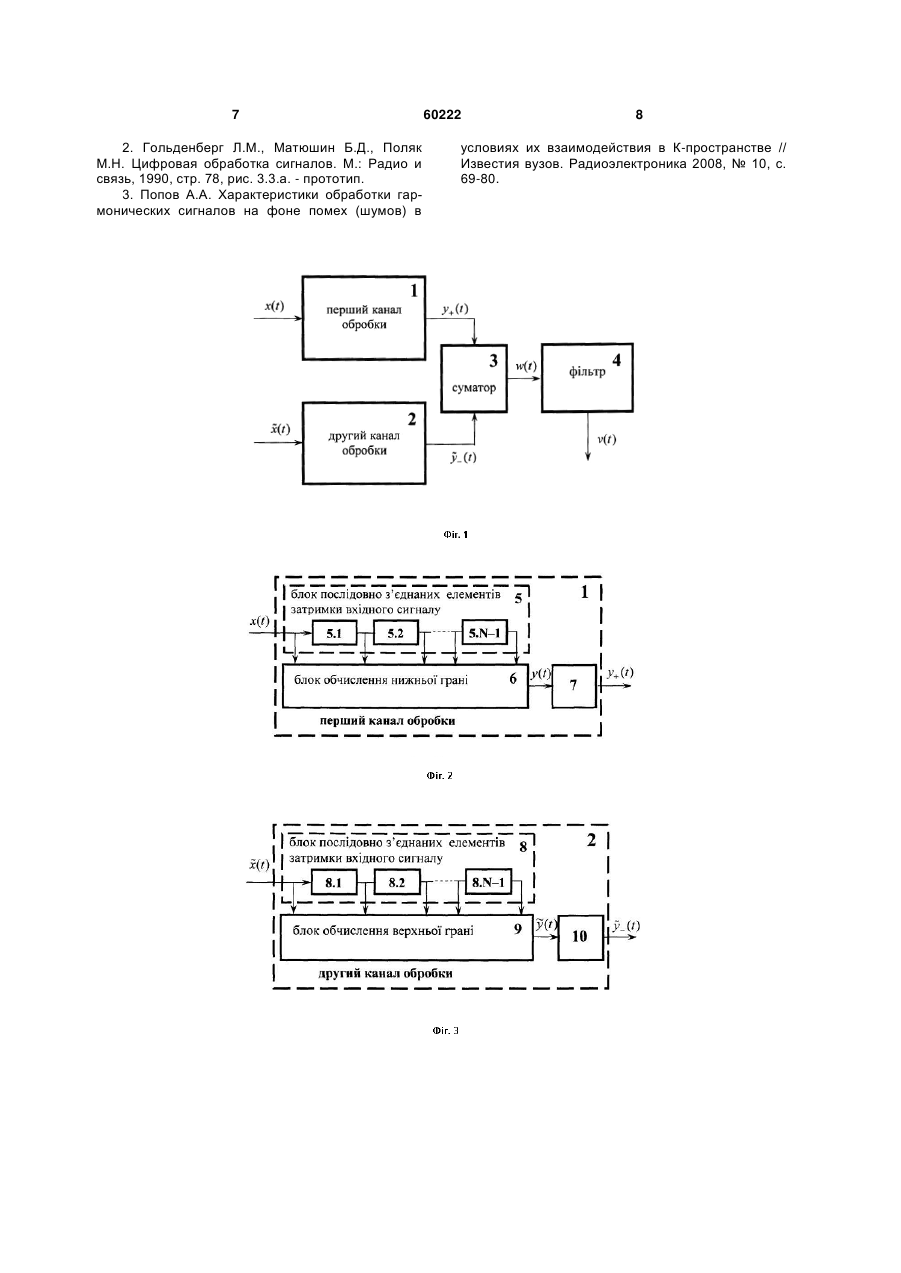

Пристрій фільтрації сигналу, що містить блок послідовно з'єднаних елементів затримки вхідного сигналу, який відрізняється тим, що додатково містить перший канал обробки, другий канал обробки, суматор і фільтр, причому входи першого і другого каналів обробки є першим і другим входами пристрою відповідно, виходи каналів обробки з'єднані із входами суматора, вихід суматора з'єднаний із входом фільтра, а вихід фільтра є виходом пристрою, при цьому перший канал обробки містить блок послідовно з'єднаних елементів затримки вхідного сигналу, блок обчислення нижньої грані і блок обчислення позитивної частини, а другий канал обробки містить блок послідовно з'єдна 3 із входами суматора, вихід суматора з'єднаний із входом фільтра, а вихід фільтра є виходом пристрою, при цьому перший канал обробки містить блок послідовно з'єднаних елементів затримки вхідного сигналу, блок обчислення нижньої грані і блок обчислення позитивної частини, а другий канал обробки містить блок послідовно з'єднаних елементів затримки вхідного сигналу, блок обчислення верхньої грані і блок обчислення негативної частини, причому вхід блоку послідовно з'єднаних елементів затримки вхідного сигналу кожного каналу обробки є входом даного каналу обробки, при цьому в першому каналі обробки виходи блоку послідовно з'єднаних елементів затримки вхідного сигналу з'єднані з відповідними входами блоку обчислення нижньої грані, а в другому каналі обробки виходи блоку послідовно з'єднаних елементів затримки вхідного сигналу з'єднані з відповідними входами блоку обчислення верхньої грані, причому вихід блоку обчислення нижньої грані з'єднаний із входом блоку обчислення позитивної частини, а вихід блоку обчислення верхньої грані з'єднаний із входом блоку обчислення негативної частини, при цьому вихід блоку обчислення позитивної частини є виходом першого каналу обробки, а вихід блоку обчислення негативної частини є виходом другого каналу обробки. Порівняльний аналіз технічного рішення, яке заявляється, із найближчим аналогом дозволяє зробити висновок, що запропонований пристрій фільтрації сигналу відрізняється тим, що додатково містить перший канал обробки, другий канал обробки, суматор і фільтр, причому входи першого і другого каналів обробки є першим і другим входами пристрою відповідно, виходи каналів обробки з'єднані із входами суматора, вихід суматора з'єднаний із входом фільтра, а вихід фільтра є виходом пристрою, при цьому перший канал обробки містить блок послідовно з'єднаних елементів затримки вхідного сигналу, блок обчислення нижньої грані і блок обчислення позитивної частини, а другий канал обробки містить блок послідовно з'єднаних елементів затримки вхідного сигналу, блок обчислення верхньої грані і блок обчислення негативної частини, причому вхід блоку послідовно з'єднаних елементів затримки вхідного сигналу кожного каналу обробки є входом даного каналу обробки, при цьому в першому каналі обробки виходи блоку послідовно з'єднаних елементів затримки вхідного сигналу з'єднані з відповідними входами блоку обчислення нижньої грані, а в другому каналі обробки виходи блоку послідовно з'єднаних елементів затримки вхідного сигналу з'єднані з відповідними входами блоку обчислення верхньої грані, причому вихід блоку обчислення нижньої грані з'єднаний із входом блоку обчислення позитивної частини, а вихід блоку обчислення верхньої грані з'єднаний із входом блоку обчислення негативної частини, при цьому вихід блоку обчислення позитивної частини є виходом першого каналу обробки, а вихід блоку обчислення негативної частини є виходом другого каналу обробки. Суть загальної ідеї запропонованого пристрою фільтрації сигналу полягає в наступному. 60222 4 Взаємодія корисного сигналу s(t) і перешкоди n(t) в просторі сигналів із властивостями алгебраїчної решітки L(,) визначається двома бінарними операціями , у двох каналах прийому відповідно [3]: x(t)=s(t)n(t), (1a) x(t)=s(t)n(t), (1б) де s(t)n(t)=supL[s(t),n(t)], s(t)n(t)=infL[s(t),n(t)]; s(t),n(t)L(,) - операції верхньої s(t)n(t) і нижньої s(t)n(t) граней відповідно. Імовірнісні розподілення корисного сигналу s(t) і перешкоди n(t) вважаються довільними. Миттєві значення (часові відліки) корисного сигналу {s(tj)} і перешкоди {n(tj)} є елементами простору сигналів: s(tj),n(tj)L(,). Часові відліки перешкоди {n(tj)} вважаються статистично незалежними. Часові відліки {s(tj)} і {n(tj)} корисного сигналу s(t) і перешкоди n(t) беруться на області визначення Ts сигналу s(t):tjTs через інтервал дискретизації t, такий що він забезпечуєнезалежність часових відліків перешкоди {n(tj)}, причому t
