Спосіб монтажу огороджувальних конструкцій з подальшою установкою елементів наповнення

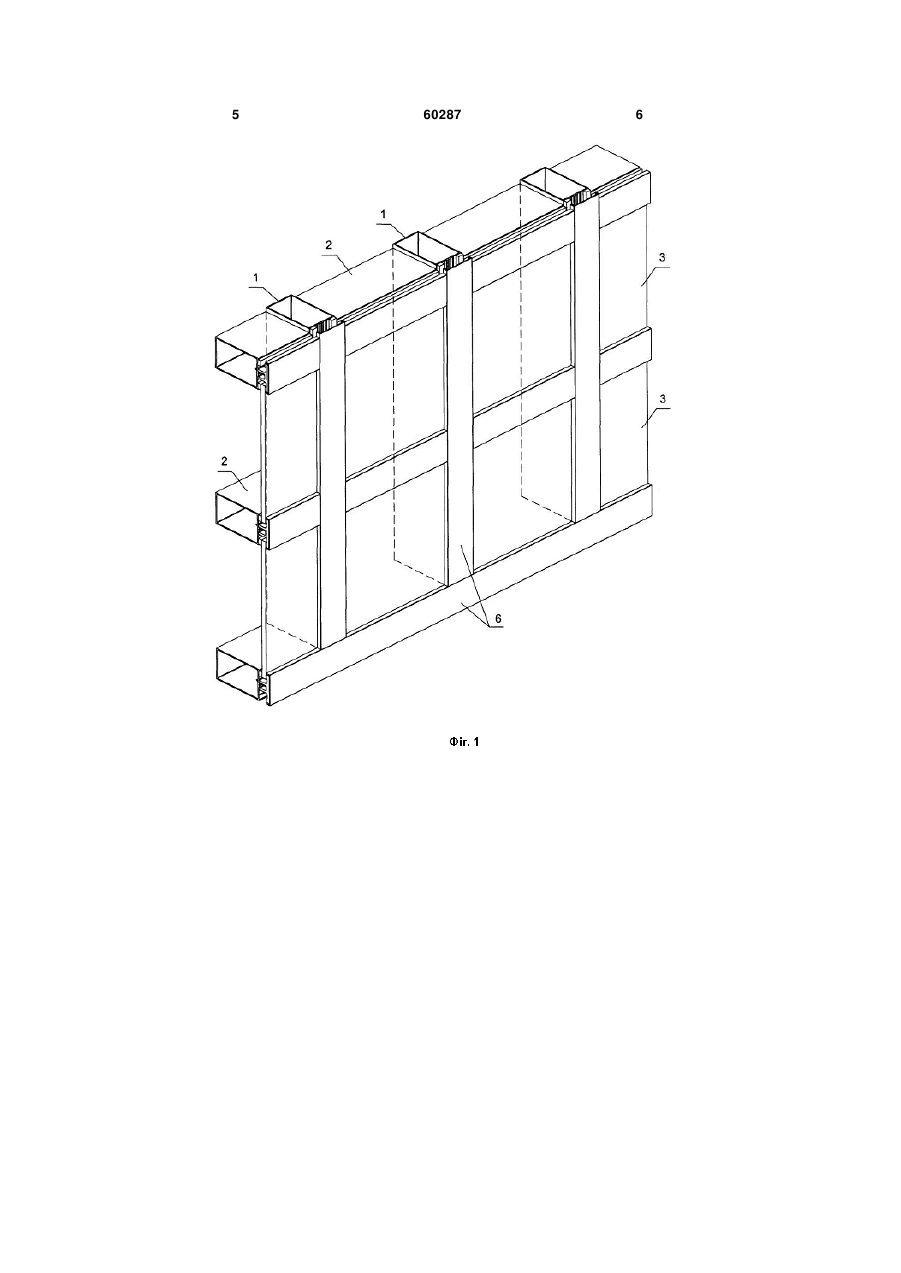

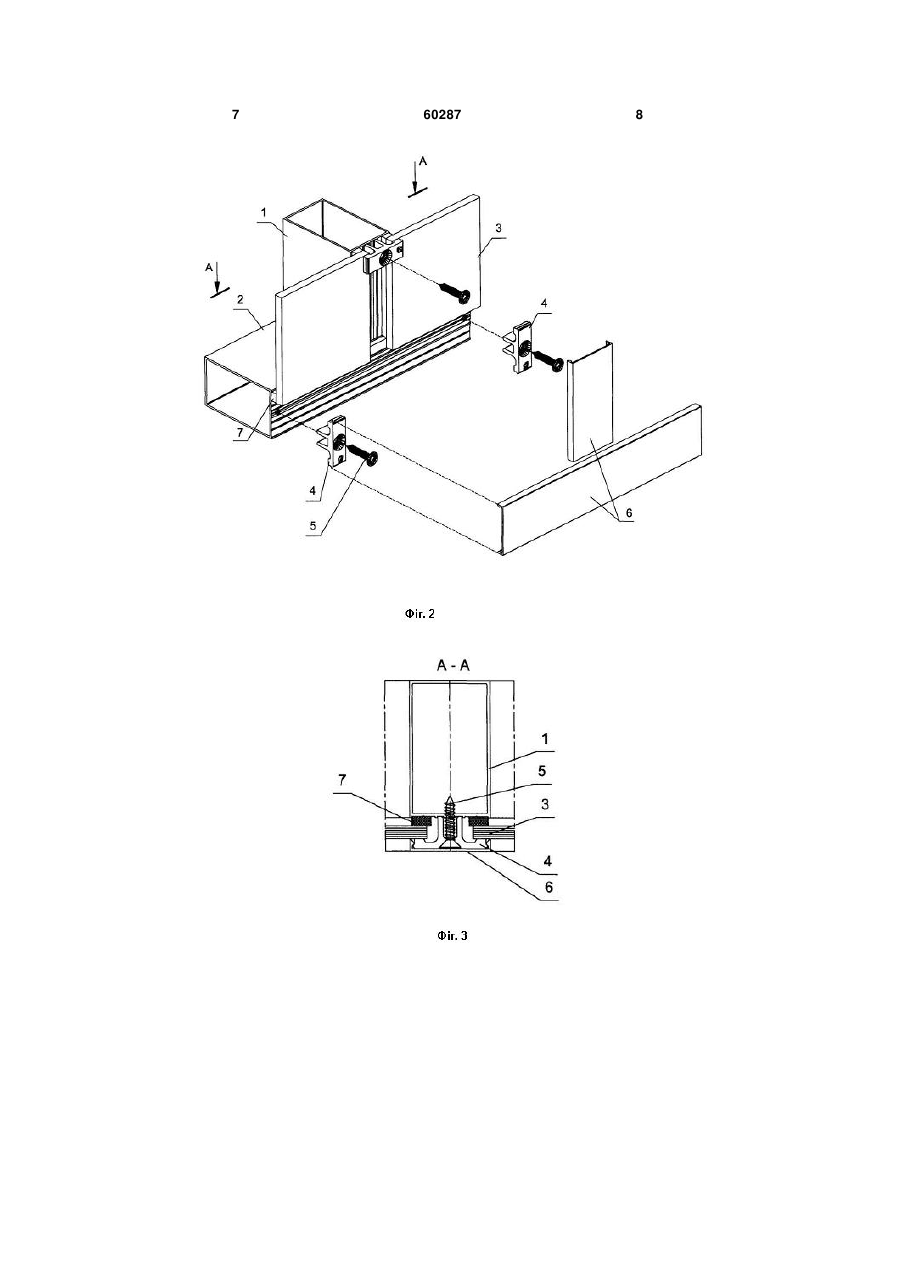

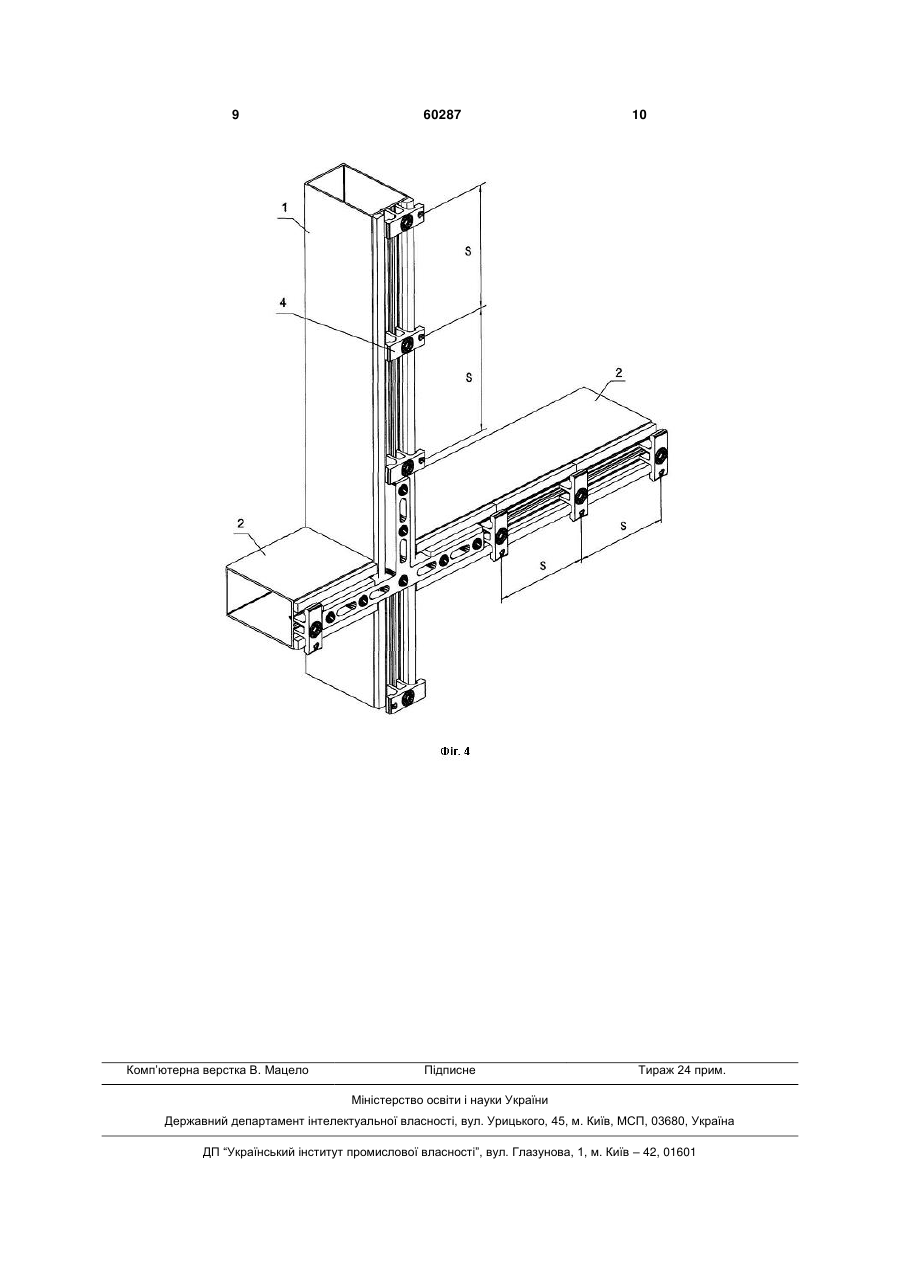

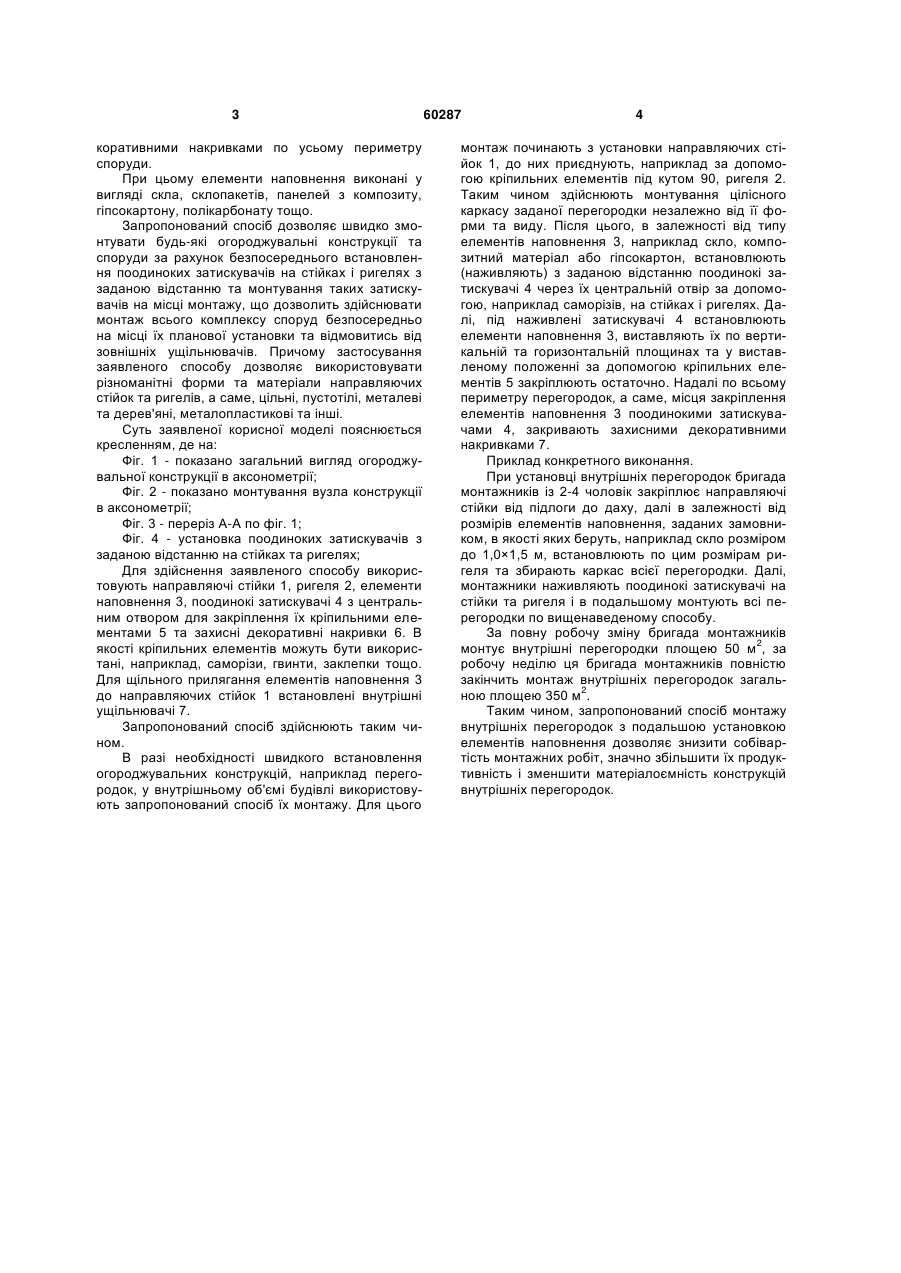

1. Спосіб монтажу огороджувальних конструкцій з подальшою установкою елементів наповнення, при якому встановлюють направляючі стійки і ригелі та з'єднують між собою, встановлюють елементи наповнення за допомогою затискувачів, який відрізняється тим, що елементи наповнення 3 коративними накривками по усьому периметру споруди. При цьому елементи наповнення виконані у вигляді скла, склопакетів, панелей з композиту, гіпсокартону, полікарбонату тощо. Запропонований спосіб дозволяє швидко змонтувати будь-які огороджувальні конструкції та споруди за рахунок безпосереднього встановлення поодиноких затискувачів на стійках і ригелях з заданою відстанню та монтування таких затискувачів на місці монтажу, що дозволить здійснювати монтаж всього комплексу споруд безпосередньо на місці їх планової установки та відмовитись від зовнішніх ущільнювачів. Причому застосування заявленого способу дозволяє використовувати різноманітні форми та матеріали направляючих стійок та ригелів, а саме, цільні, пустотілі, металеві та дерев'яні, металопластикові та інші. Суть заявленої корисної моделі пояснюється кресленням, де на: Фіг. 1 - показано загальний вигляд огороджувальної конструкції в аксонометрії; Фіг. 2 - показано монтування вузла конструкції в аксонометрії; Фіг. 3 - переріз А-А по фіг. 1; Фіг. 4 - установка поодиноких затискувачів з заданою відстанню на стійках та ригелях; Для здійснення заявленого способу використовують направляючі стійки 1, ригеля 2, елементи наповнення 3, поодинокі затискувачі 4 з центральним отвором для закріплення їх кріпильними елементами 5 та захисні декоративні накривки 6. В якості кріпильних елементів можуть бути використані, наприклад, саморізи, гвинти, заклепки тощо. Для щільного прилягання елементів наповнення 3 до направляючих стійок 1 встановлені внутрішні ущільнювачі 7. Запропонований спосіб здійснюють таким чином. В разі необхідності швидкого встановлення огороджувальних конструкцій, наприклад перегородок, у внутрішньому об'ємі будівлі використовують запропонований спосіб їх монтажу. Для цього 60287 4 монтаж починають з установки направляючих стійок 1, до них приєднують, наприклад за допомогою кріпильних елементів під кутом 90, ригеля 2. Таким чином здійснюють монтування цілісного каркасу заданої перегородки незалежно від її форми та виду. Після цього, в залежності від типу елементів наповнення 3, наприклад скло, композитний матеріал або гіпсокартон, встановлюють (наживляють) з заданою відстанню поодинокі затискувачі 4 через їх центральній отвір за допомогою, наприклад саморізів, на стійках і ригелях. Далі, під наживлені затискувачі 4 встановлюють елементи наповнення 3, виставляють їх по вертикальній та горизонтальній площинах та у виставленому положенні за допомогою кріпильних елементів 5 закріплюють остаточно. Надалі по всьому периметру перегородок, а саме, місця закріплення елементів наповнення 3 поодинокими затискувачами 4, закривають захисними декоративними накривками 7. Приклад конкретного виконання. При установці внутрішніх перегородок бригада монтажників із 2-4 чоловік закріплює направляючі стійки від підлоги до даху, далі в залежності від розмірів елементів наповнення, заданих замовником, в якості яких беруть, наприклад скло розміром до 1,0×1,5 м, встановлюють по цим розмірам ригеля та збирають каркас всієї перегородки. Далі, монтажники наживляють поодинокі затискувачі на стійки та ригеля і в подальшому монтують всі перегородки по вищенаведеному способу. За повну робочу зміну бригада монтажників 2 монтує внутрішні перегородки площею 50 м , за робочу неділю ця бригада монтажників повністю закінчить монтаж внутрішніх перегородок загаль2 ною площею 350 м . Таким чином, запропонований спосіб монтажу внутрішніх перегородок з подальшою установкою елементів наповнення дозволяє знизити собівартість монтажних робіт, значно збільшити їх продуктивність і зменшити матеріалоємність конструкцій внутрішніх перегородок. 5 60287 6 7 60287 8 9 Комп’ютерна верстка В. Мацело 60287 Підписне 10 Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
