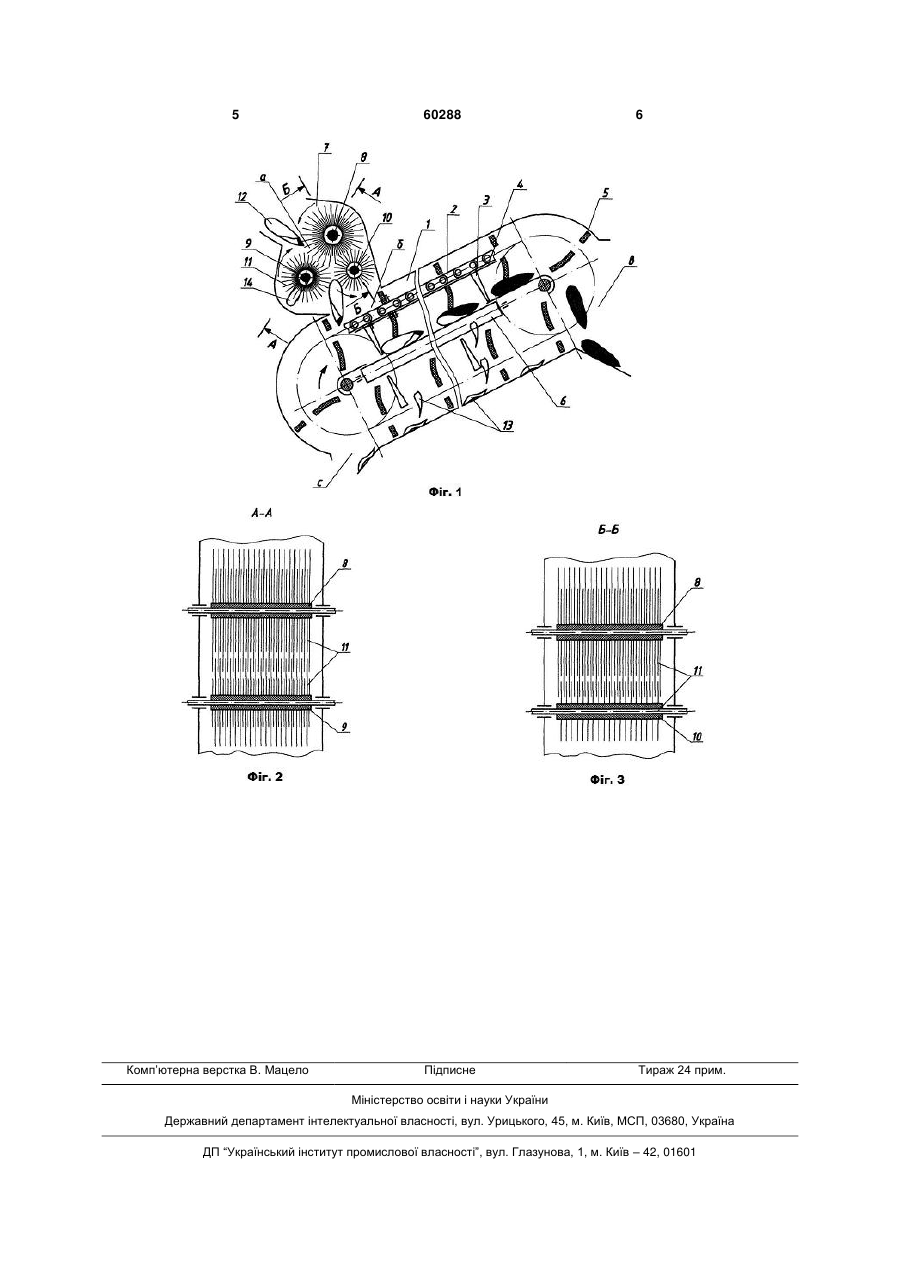

Пристрій для транспортування та очищення качанів кукурудзи

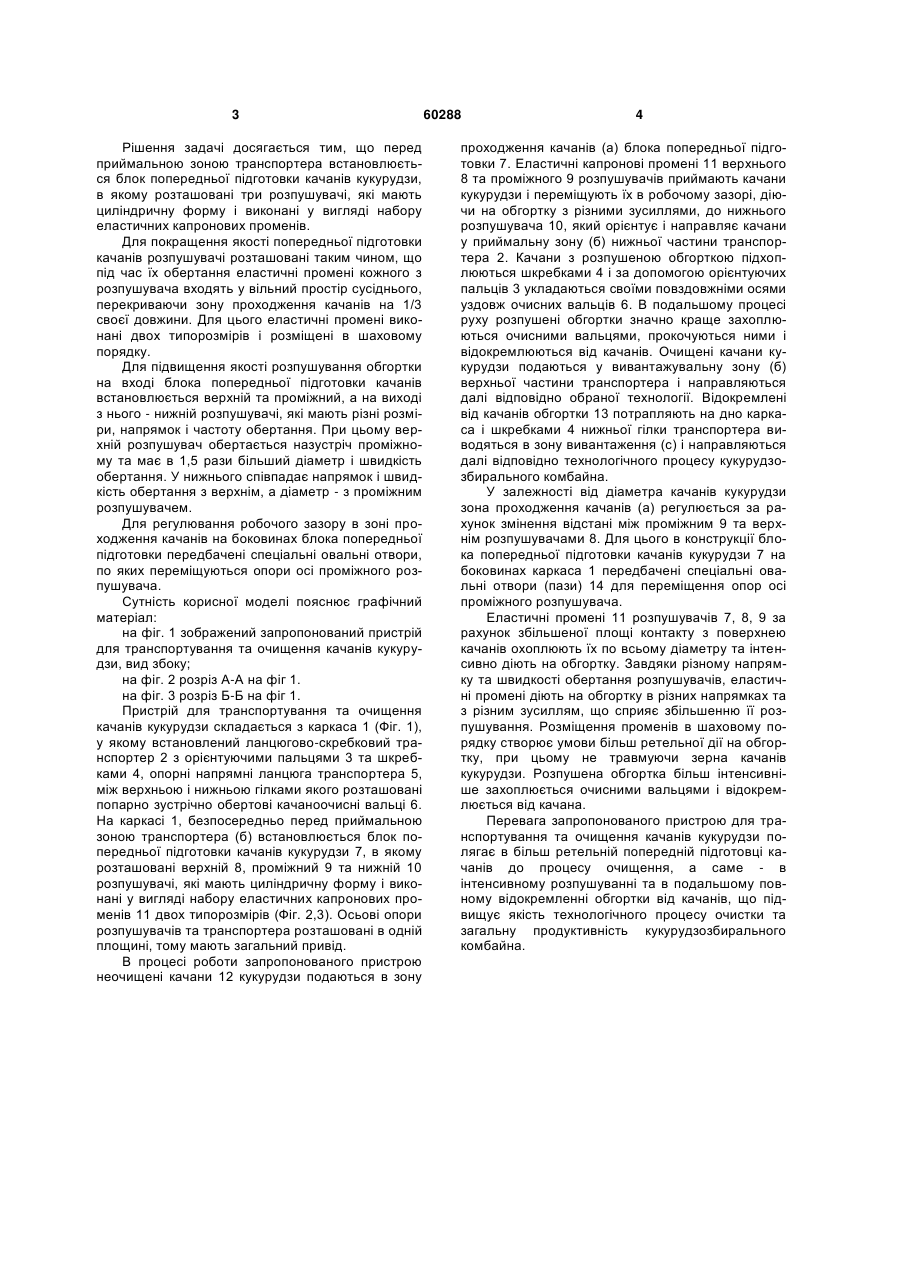

1. Пристрій для транспортування та очищення качанів кукурудзи, що містить каркас із встановленим у ньому ланцюгово-скребковим транспортером з орієнтуючими пальцями та шкребками, опорні напрямні ланцюги транспортера, між верхньою і нижньою гілками якого розташовані попарно зустрічно обертові качаноочисні вальці, який відрізняється тим, що для покращення якості очистки качанів та їх одночасного транспортування додатково встановлюється блок попередньої підготовки качанів кукурудзи, в якому розташовані три розпушувачі, які мають циліндричну форму і виконані у вигляді набору еластичних капронових променів. 2. Пристрій за п. 1, який відрізняється тим, що для покращення якості попередньої підготовки U 2 (19) 1 3 Рішення задачі досягається тим, що перед приймальною зоною транспортера встановлюється блок попередньої підготовки качанів кукурудзи, в якому розташовані три розпушувачі, які мають циліндричну форму і виконані у вигляді набору еластичних капронових променів. Для покращення якості попередньої підготовки качанів розпушувачі розташовані таким чином, що під час їх обертання еластичні промені кожного з розпушувача входять у вільний простір сусіднього, перекриваючи зону проходження качанів на 1/3 своєї довжини. Для цього еластичні промені виконані двох типорозмірів і розміщені в шаховому порядку. Для підвищення якості розпушування обгортки на вході блока попередньої підготовки качанів встановлюється верхній та проміжний, а на виході з нього - нижній розпушувачі, які мають різні розміри, напрямок і частоту обертання. При цьому верхній розпушувач обертається назустріч проміжному та має в 1,5 рази більший діаметр і швидкість обертання. У нижнього співпадає напрямок і швидкість обертання з верхнім, а діаметр - з проміжним розпушувачем. Для регулювання робочого зазору в зоні проходження качанів на боковинах блока попередньої підготовки передбачені спеціальні овальні отвори, по яких переміщуються опори осі проміжного розпушувача. Сутність корисної моделі пояснює графічний матеріал: на фіг. 1 зображений запропонований пристрій для транспортування та очищення качанів кукурудзи, вид збоку; на фіг. 2 розріз А-А на фіг 1. на фіг. 3 розріз Б-Б на фіг 1. Пристрій для транспортування та очищення качанів кукурудзи складається з каркаса 1 (Фіг. 1), у якому встановлений ланцюгово-скребковий транспортер 2 з орієнтуючими пальцями 3 та шкребками 4, опорні напрямні ланцюга транспортера 5, між верхньою і нижньою гілками якого розташовані попарно зустрічно обертові качаноочисні вальці 6. На каркасі 1, безпосередньо перед приймальною зоною транспортера (б) встановлюється блок попередньої підготовки качанів кукурудзи 7, в якому розташовані верхній 8, проміжний 9 та нижній 10 розпушувачі, які мають циліндричну форму і виконані у вигляді набору еластичних капронових променів 11 двох типорозмірів (Фіг. 2,3). Осьові опори розпушувачів та транспортера розташовані в одній площині, тому мають загальний привід. В процесі роботи запропонованого пристрою неочищені качани 12 кукурудзи подаються в зону 60288 4 проходження качанів (а) блока попередньої підготовки 7. Еластичні капронові промені 11 верхнього 8 та проміжного 9 розпушувачів приймають качани кукурудзи і переміщують їх в робочому зазорі, діючи на обгортку з різними зусиллями, до нижнього розпушувача 10, який орієнтує і направляє качани у приймальну зону (б) нижньої частини транспортера 2. Качани з розпушеною обгорткою підхоплюються шкребками 4 і за допомогою орієнтуючих пальців 3 укладаються своїми повздовжніми осями уздовж очисних вальців 6. В подальшому процесі руху розпушені обгортки значно краще захоплюються очисними вальцями, прокочуються ними і відокремлюються від качанів. Очищені качани кукурудзи подаються у вивантажувальну зону (б) верхньої частини транспортера і направляються далі відповідно обраної технології. Відокремлені від качанів обгортки 13 потрапляють на дно каркаса і шкребками 4 нижньої гілки транспортера виводяться в зону вивантаження (с) і направляються далі відповідно технологічного процесу кукурудзозбирального комбайна. У залежності від діаметра качанів кукурудзи зона проходження качанів (а) регулюється за рахунок змінення відстані між проміжним 9 та верхнім розпушувачами 8. Для цього в конструкції блока попередньої підготовки качанів кукурудзи 7 на боковинах каркаса 1 передбачені спеціальні овальні отвори (пази) 14 для переміщення опор осі проміжного розпушувача. Еластичні промені 11 розпушувачів 7, 8, 9 за рахунок збільшеної площі контакту з поверхнею качанів охоплюють їх по всьому діаметру та інтенсивно діють на обгортку. Завдяки різному напрямку та швидкості обертання розпушувачів, еластичні промені діють на обгортку в різних напрямках та з різним зусиллям, що сприяє збільшенню її розпушування. Розміщення променів в шаховому порядку створює умови більш ретельної дії на обгортку, при цьому не травмуючи зерна качанів кукурудзи. Розпушена обгортка більш інтенсивніше захоплюється очисними вальцями і відокремлюється від качана. Перевага запропонованого пристрою для транспортування та очищення качанів кукурудзи полягає в більш ретельній попередній підготовці качанів до процесу очищення, а саме - в інтенсивному розпушуванні та в подальшому повному відокремленні обгортки від качанів, що підвищує якість технологічного процесу очистки та загальну продуктивність кукурудзозбирального комбайна. 5 Комп’ютерна верстка В. Мацело 60288 6 Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
