Спосіб монтажу верхніх частин листових конструкцій

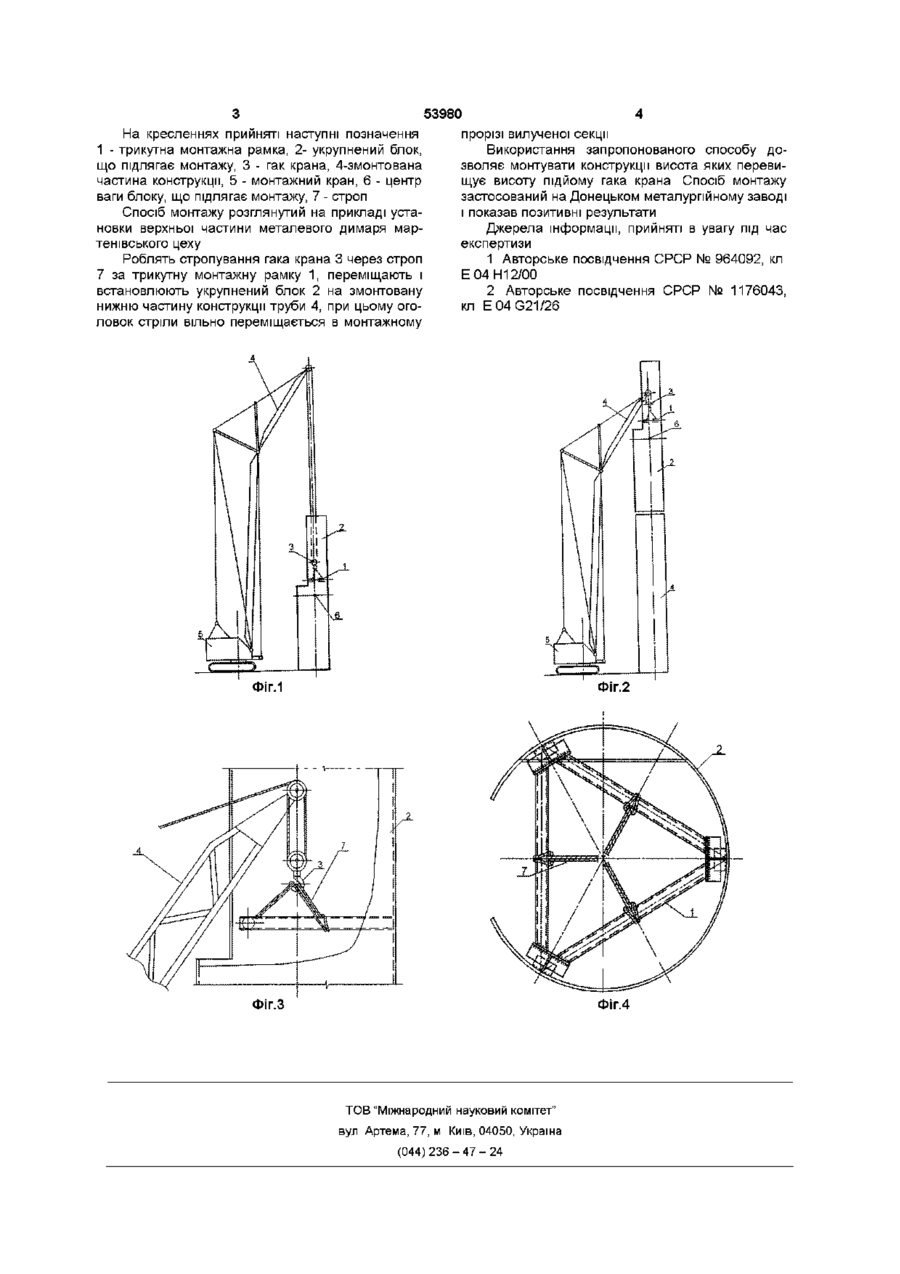

Спосіб монтажу верхніх частин листових конструкцій, переважно димарів, що мають монтаж ний проріз для вільного переміщення оголовка стріли крана, на заздалегідь установлених нижніх елементах, що включає попередньо встановлену строповочну рамку, який відрізняється тим, що стропування гака здійснюється до трикутної рамки, установленої на рівні вище центра ваги елемента, що підлягає монтажу, а оголовок стріли переміщається в монтажному прорізі Пропонований винахід відноситься до будівництва, а саме до способів монтажу верхніх частин конструкцій, димарів, газгольдерів, висота яких, перевищує висоту підйому гака монтажного крана Відомий спосіб монтажу верхніх частин каркасів ґратчастих веж з використанням Л - образної тяги і трособлочній системи канатів, що відхиляють, [1] Даний спосіб зводиться до того, що заздалегідь підготовлену секцію, обладнану трособлочною системою і Л - образною тягою, монтують на попередньо змонтованих нижніх секціях з частковим обпиранням на упор Цей процес викликає значні динамічні навантаження на зведені конструкції Найбільш близьким по технічній сутності до способу монтажу, що заявляється, є спосіб монтажу секції з використанням жорсткої тяги, до якої прикріплений канат, що відхиляє її Конструкція в похилому положенні підводитися до місця монтажу, після чого за допомогою лебідки і каната, що відхиляє, ловителем заводять секцію в проектне положення Однак спосіб трудомісткий, вимагає складного такелажного обладнання, підготовки і використання додаткових монтажних механізмів В основу винаходу покладена задача забезпечення монтажу верхньої частини конструкції з використанням монтажного крана зниженої висоти підйому гака В укрупненому блоку при монтажі вилучають секцію для вільного переміщення оголовка стріли крана Запасування гака здійснюють у трикутну строповочну рамку, розташовану вище центра ваги конструкції для додання СТІЙКОСТІ при наведенні на місце монтажу Після установки секції в монтажне положення на верхній частині конструкції установлюють ВІДВІДНИЙ блок і лебідкою здійснюють підтягування й настанову вилученої секції в монтажний проріз У способі монтажу з попереднім вилученням секції й установкою трикутної рамки передбачаються наступні відзнаки -тимчасово вилучається секція конструкції для здійснення вільного переміщення оголовка стріли, - стропування гака здійснюється до трикутної рамки, установленої вище центра ваги укрупненого блоку, що підлягає монтажу, - під час монтажу оголовок стріли переміщається усередині елемента, що підлягає монтажу, через монтажний проріз вилученої секції, - установка вилученої секції виконується за допомогою лебідки, ВІДВІДНОГО блоку і ката, Заявлена сукупність істотних ознак дозволяє одержати новий, більш високий результат, що виражається в можливості монтажу конструкцій, висота яких перевищує висоту підйому гака застосовуваного монтажного крана, значно зменшити КІЛЬКІСТЬ монтажних механізмів і пристосувань На фіг 1 показана схема стропування укрупненого монтажного блоку з попередньо вилученою секцією, на фіг 2 - теж у монтажному положенні, на фіг 3 стропування гака до трикутної рамки усередині блоку, що підлягає монтажу - вид збоку, на фіг 4 - трикутна монтажна рамка, встановлена усередині укрупненого блоку, що підлягає монтажу О 00 о> со ю 53980 На кресленнях прийняті наступні позначення 1 - трикутна монтажна рамка, 2- укрупнений блок, що підлягає монтажу, 3 - гак крана, 4-змонтована частина конструкції, 5 - монтажний кран, 6 - центр ваги блоку, що підлягає монтажу, 7 - строп Спосіб монтажу розглянутий на прикладі установки верхньої частини металевого димаря мартенівського цеху Роблять стропування гака крана 3 через строп 7 за трикутну монтажну рамку 1, переміщають і встановлюють укрупнений блок 2 на змонтовану нижню частину конструкції труби 4, при цьому оголовок стріли вільно переміщається в монтажному прорізі вилученої секції Використання запропонованого способу дозволяє монтувати конструкції висота яких перевищує висоту підйому гака крана Спосіб монтажу застосований на Донецьком металургійному заводі і показав позитивні результати Джерела інформації, прийняті в увагу під час експертизи 1 Авторське посвідчення СРСР № 964092, кл Е 04 Н12/00 2 Авторське посвідчення СРСР № 1176043, кл E04G21/26 Фіг.1 Фіг.2 Фіг.З Фіг.4 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
