Спосіб селекції об’єктів

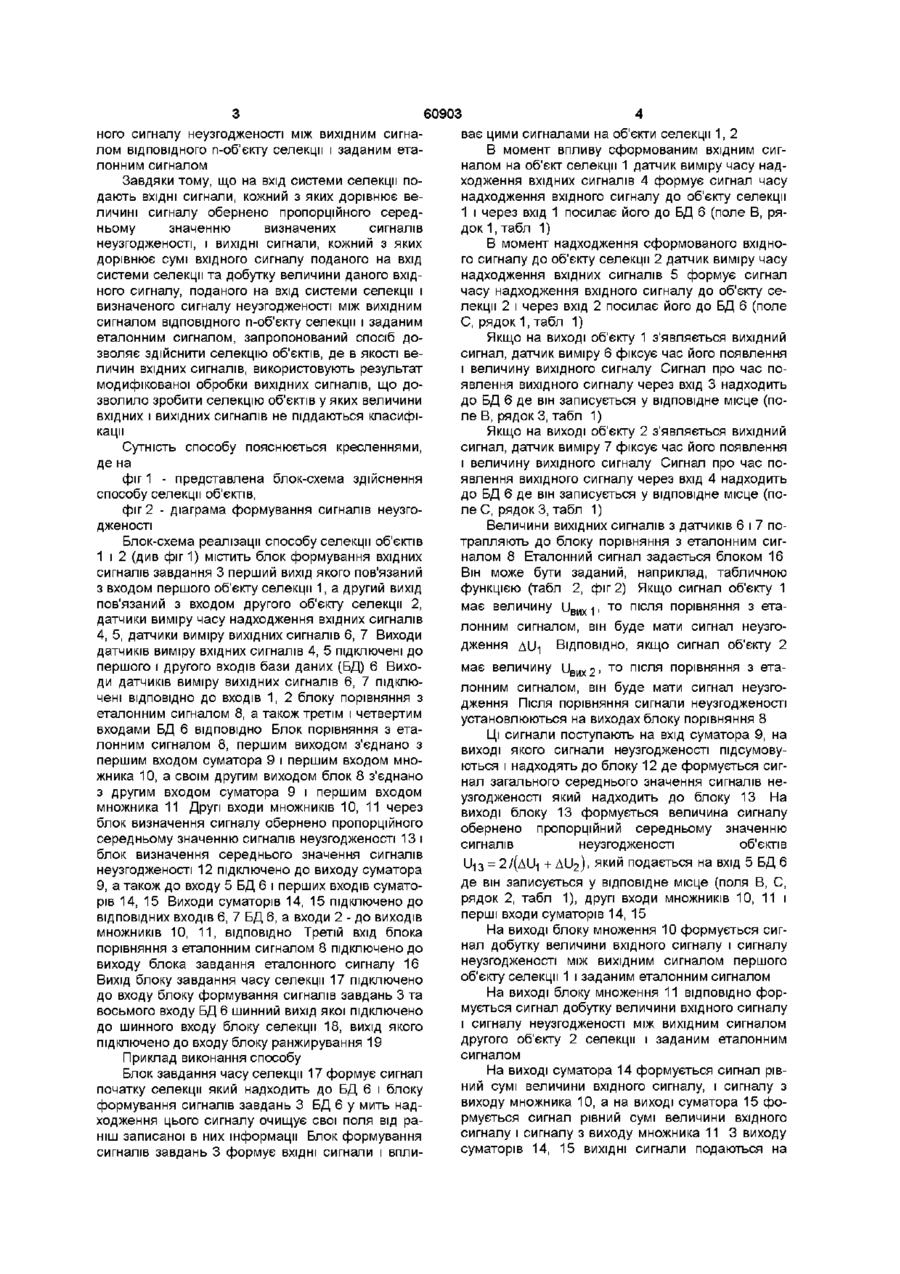

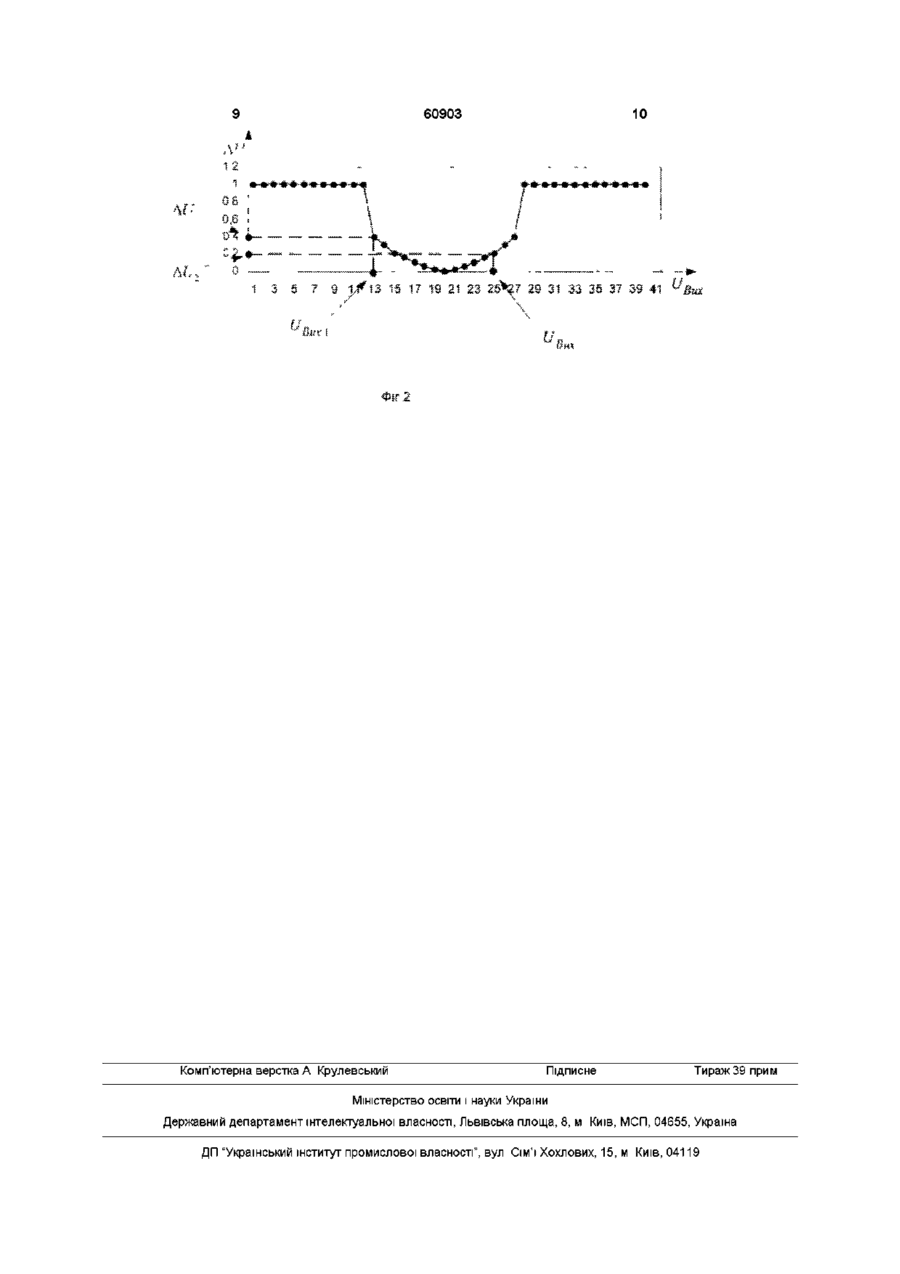

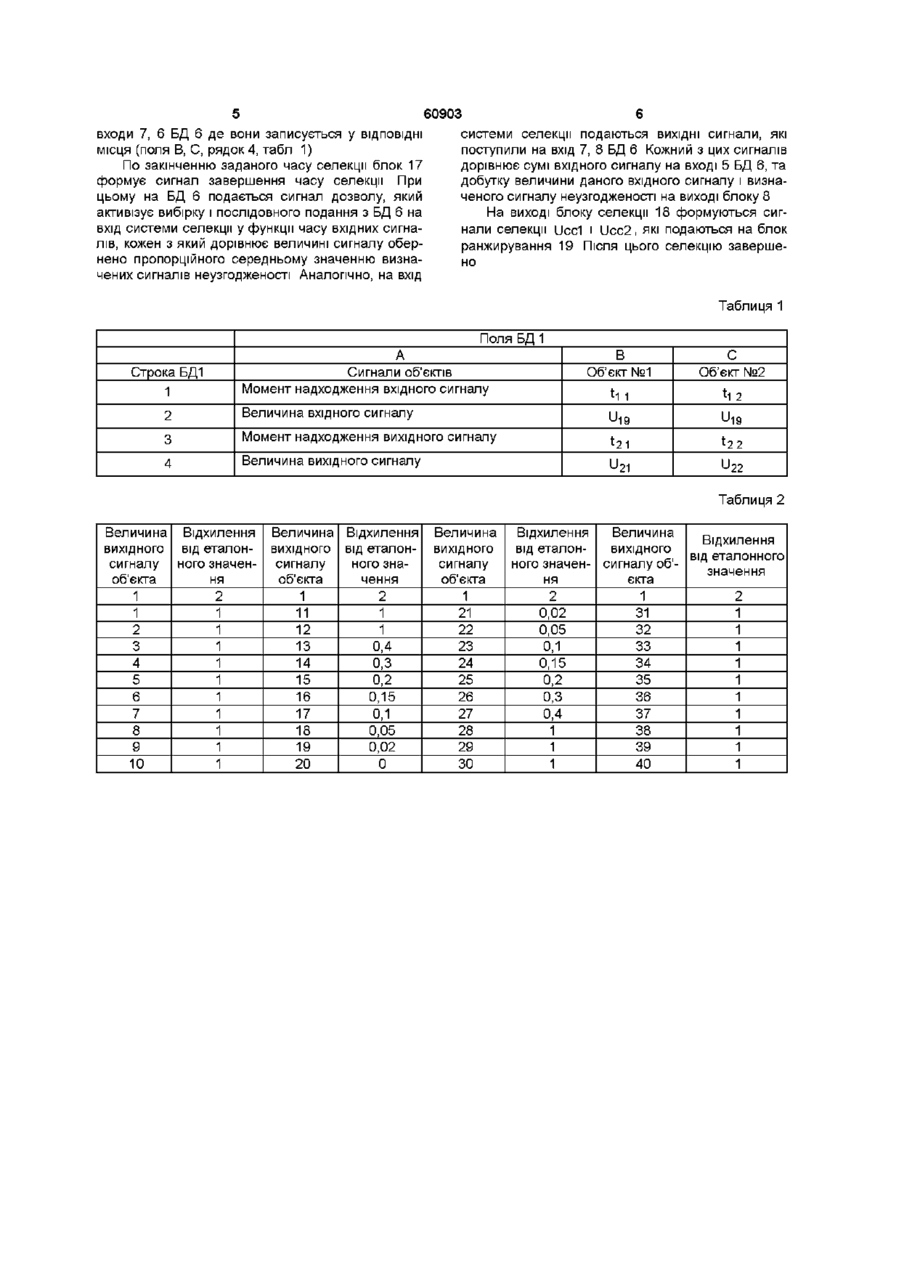

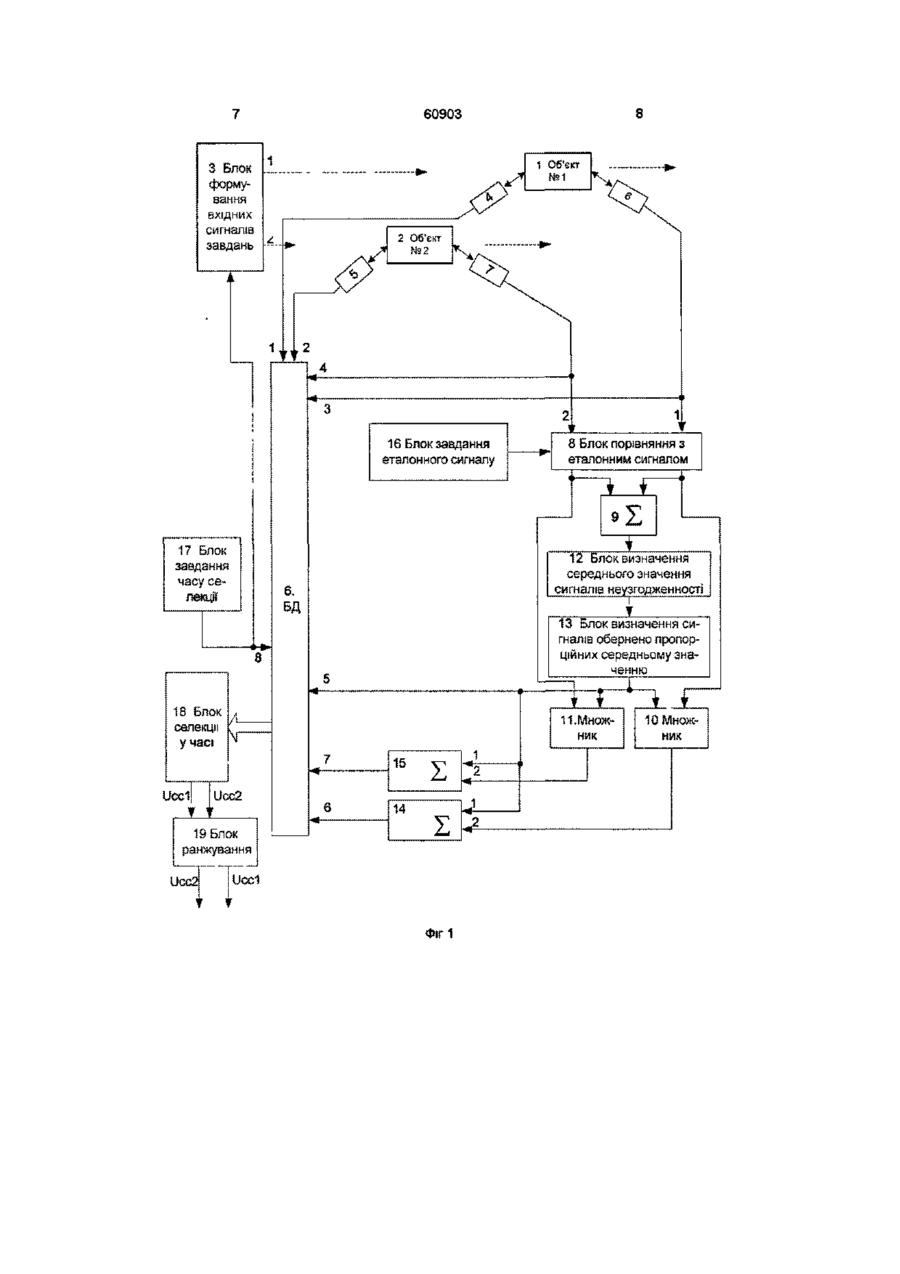

Спосіб селекції об'єктів, що включає операції впливу вхідними сигналами на об'єкти селекції, визначення вихідних сигналів об'єктів селекції, подання їх на вхід системи селекції в функції часу, визначенні сигналу селекції для кожного об'єкта селекції та їх ранжирування, який відрізняється тим, що для вихідних сигналів n-об'єктів задають еталонний сигнал, визначають величину сигналу неузгодженості між вихідним сигналом кожного з поб'єктів селекції і заданим еталонним сигналом і його загальне середнє значення, при цьому на вхід системи селекції подають ВХІДНІ сигнали, кожен з яких дорівнює величині сигналу обернено пропорційного середньому значенню визначених сигналів неузгодженості, і ВИХІДНІ сигнали, кожний з яких дорівнює сумі вхідного сигналу, поданого на вхід системи селекції та добутку величини даного вхідного сигналу, поданого на вхід системи селекції і визначеного сигналу неузгодженості між вихідним сигналом ВІДПОВІДНОГО n-об'єкта селекції і заданим еталонним сигналом Винахід відноситься до автоматичних систем діагностування технічних, економічних, біологічних, соціальних об'єктів та інших, зокрема, до способів селекції об'єктів Відомий спосіб селекції об'єктів по а с СРСР №1729230, МПК6 G06K9/00, публ 1990 р, ДСВ, що включає операції впливу вхідними сигналами на об'єкти селекції, визначення вихідних сигналів об'єктів селекції, подання їх на вхід системи селекції в функції часу, визначенні сигналу селекції для кожного об'єкту селекції, їх ранжирування Найбільш близьким аналогом за сукупністю ознак щодо заявленого способу є спосіб селекції об'єктів за патентом України №40917 А, МПК 7 G06K9/00, публ 15 08 2001 р Бюл №7, що включає операції впливу вхідними сигналами на об'єкти селекції, визначення вихідних сигналів об'єктів селекції, їх подання на вхід системи селекції, визначення сигналу селекції для кожного об'єкту селекції їх ранжирування і селекції об'єктів Причинами, що перешкоджають досягненню технічного результату, а саме розширенню функціональних можливостей способу і його спрощенню є те, що у наведеному способі присутня операція визначення еквівалентних величин вхідних і вихідних сигналів, які не завжди є доступними, а ІНОДІ просто відсутні Зокрема, для об'єктів, які характеризуються складними технологічними процесами, ВХІДНІ сигнали не завжди піддаються кла сифікації, а отже для них взагалі може не бути відповідностей у Міжнародної класифікаційної системі В основу винаходу поставлено задачу, удосконалити спосіб селекції об'єктів, шляхом модифікованої обробки сигналів, забезпечити виключення операцій по перетворенню вхідних і вихідних сигналів в еквівалентні і за рахунок цього, розширити функціональні можливості способу і зробити процес селекції достовірним Задача винаходу вирішена тим, що в способі селекції об'єктів, що включає операції впливу вхідними сигналами на об'єкти селекції, визначення вихідних сигналів об'єктів селекції, подання їх на вхід системи селекції в функції часу, визначенні сигналу селекції для кожного об'єкту селекції та їх ранжирування, згідно винаходу, для вихідних сигналів n-об'єктів задають еталонний сигнал, визначають величину сигналу неузгодженості між вихідним сигналом кожного з n-об'єктів селекції і заданим еталонним сигналом і його загальне середнє значення, при цьому на вхід системи селекції подають ВХІДНІ сигнали, кожний з яких дорівнює величині сигналу обернено пропорційного середньому значенню визначених сигналів неузгодженості, і ВИХІДНІ сигнали, кожний з яких дорівнює сумі вхідного сигналу поданого на вхід системи селекції та добутку величини даного вхідного сигналу, поданого на вхід системи селекції і визначе СО о о> о (О 60903 ває цими сигналами на об'єкти селекції 1, 2 ного сигналу неузгодженості між вихідним сигнаВ момент впливу сформованим вхідним сиглом ВІДПОВІДНОГО n-об'єкту селекції і заданим етаналом на об'єкт селекції 1 датчик виміру часу надлонним сигналом ходження вхідних сигналів 4 формує сигнал часу Завдяки тому, що на вхід системи селекції понадходження вхідного сигналу до об'єкту селекції дають ВХІДНІ сигнали, кожний з яких дорівнює ве1 і через вхід 1 посилає його до БД 6 (поле В, ряличині сигналу обернено пропорційного середдок 1,табл 1) ньому значенню визначених сигналів неузгодженості, і ВИХІДНІ сигнали, кожний з яких В момент надходження сформованого вхіднодорівнює сумі вхідного сигналу поданого на вхід го сигналу до об'єкту селекції 2 датчик виміру часу системи селекції та добутку величини даного вхіднадходженнявхідних сигналів 5 формує сигнал ного сигналу, поданого на вхід системи селекції і часу надходження вхідного сигналу до об'єкту севизначеного сигналу неузгодженості між вихідним лекції 2 і через вхід 2 посилає його до БД 6 (поле сигналом ВІДПОВІДНОГО n-об'єкту селекції і заданим С, рядок 1,табл 1) еталонним сигналом, запропонований спосіб доЯкщо на виході об'єкту 1 з'являється вихідний зволяє здійснити селекцію об'єктів, де в якості весигнал, датчик виміру 6 фіксує час його появлення личин вхідних сигналів, використовують результат і величину вихідного сигналу Сигнал про час помодифікованої обробки вихідних сигналів, що доявлення вихідного сигналу через вхід 3 надходить зволило зробити селекцію об'єктів у яких величини до БД 6 де він записується у відповідне місце (повхідних і вихідних сигналів не піддаються класифіле В, рядок 3, табл 1) кації Якщо на виході об'єкту 2 з'являється вихідний сигнал, датчик виміру 7 фіксує час його появлення Сутність способу пояснюється кресленнями, і величину вихідного сигналу Сигнал про час поде на явлення вихідного сигналу через вхід 4 надходить фіг 1 - представлена блок-схема здійснення до БД 6 де він записується у відповідне місце (поспособу селекції об'єктів, ле С, рядок 3, табл 1) фіг 2 - діаграма формування сигналів неузгодженості Величини вихідних сигналів з датчиків 6 і 7 поБлок-схема реалізації способу селекції об'єктів трапляють до блоку порівняння з еталонним сиг1 і 2 (див фіг 1) містить блок формування вхідних налом 8 Еталонний сигнал задається блоком 16 сигналів завдання 3 перший вихід якого пов'язаний Він може бути заданий, наприклад, табличною з входом першого об'єкту селекції 1, а другий вихід функцією (табл 2, фіг 2) Якщо сигнал об'єкту 1 пов'язаний з входом другого об'єкту селекції 2, має величину и в и х -\, то після порівняння з етадатчики виміру часу надходження вхідних сигналів лонним сигналом, він буде мати сигнал неузго4, 5, датчики виміру вихідних сигналів 6, 7 Виходи дження ди-] ВІДПОВІДНО, ЯКЩО сигнал об'єкту 2 датчиків виміру вхідних сигналів 4, 5 підключені до першого і другого входів бази даних (БД) 6 Вихомає величину ІІВИХ2> т о після порівняння з етади датчиків виміру вихідних сигналів 6, 7 підклюлонним сигналом, він буде мати сигнал неузгочені ВІДПОВІДНО до входів 1, 2 блоку порівняння з дження Після порівняння сигнали неузгодженості еталонним сигналом 8, а також третім і четвертим установлюються на виходах блоку порівняння 8 входами БД 6 ВІДПОВІДНО БЛОК порівняння з етаЦі сигнали поступають на вхід суматора 9, на лонним сигналом 8, першим виходом з'єднано з виході якого сигнали неузгодженості підсумовупершим входом суматора 9 і першим входом мноються і надходять до блоку 12 де формується сигжника 10, а своїм другим виходом блок 8 з'єднано нал загального середнього значення сигналів нез другим входом суматора 9 і першим входом узгодженості який надходить до блоку 13 На множника 11 Другі входи множників 10, 11 через виході блоку 13 формується величина сигналу блок визначення сигналу обернено пропорційного обернено пропорційний середньому значенню середньому значенню сигналів неузгодженості 13 і сигналів неузгодженості об'єктів блок визначення середнього значення сигналів я к и и неузгодженості 12 підключено до виходу суматора U-із = 2/(діІ-| + AU2), подається на вхід 5 БД 6 9, а також до входу 5 БД 6 і перших входів суматоде він записується у відповідне місце (поля В, С, рів 14, 15 Виходи суматорів 14, 15 підключено до рядок 2, табл 1), другі входи множників 10, 11 і ВІДПОВІДНИХ входів 6, 7 БД 6, а входи 2 - до виходів перші входи суматорів 14, 15 множників 10, 11, ВІДПОВІДНО Третій вхід блока На виході блоку множення 10 формується сигпорівняння з еталонним сигналом 8 підключено до нал добутку величини вхідного сигналу і сигналу виходу блока завдання еталонного сигналу 16 неузгодженості між вихідним сигналом першого Вихід блоку завдання часу селекції 17 підключено об'єкту селекції 1 і заданим еталонним сигналом до входу блоку формування сигналів завдань 3 та На виході блоку множення 11 ВІДПОВІДНО форвосьмого входу БД 6 шинний вихід якої підключено мується сигнал добутку величини вхідного сигналу до шинного входу блоку селекції 18, вихід якого і сигналу неузгодженості між вихідним сигналом підключено до входу блоку ранжирування 19 другого об'єкту 2 селекції і заданим еталонним сигналом Приклад виконання способу На виході суматора 14 формується сигнал рівБлок завдання часу селекції 17 формує сигнал ний сумі величини вхідного сигналу, і сигналу з початку селекції який надходить до БД 6 і блоку виходу множника 10, а на виході суматора 15 фоформування сигналів завдань З БД 6 у мить надрмується сигнал рівний сумі величини вхідного ходження цього сигналу очищує свої поля від расигналу і сигналу з виходу множника 11 3 виходу ніш записаної в них інформації Блок формування суматорів 14, 15 ВИХІДНІ сигнали подаються на сигналів завдань 3 формує ВХІДНІ сигнали і впли входи 7, 6 БД 6 де вони записується у ВІДПОВІДНІ МІСЦЯ (поля В, С, рядок 4, табл 1) По закінченню заданого часу селекції блок 17 формує сигнал завершення часу селекції При цьому на БД 6 подається сигнал дозволу, який активізує вибірку і послідовного подання з БД 6 на вхід системи селекції у функції часу вхідних сигналів, кожен з який дорівнює величині сигналу обернено пропорційного середньому значенню визначених сигналів неузгодженості Аналогічно, на вхід 60903 системи селекції подаються ВИХІДНІ сигнали, які поступили на вхід 7, 8 БД 6 Кожний з цих сигналів дорівнює сумі вхідного сигналу на вході 5 БД 6, та добутку величини даного вхідного сигналу і визначеного сигналу неузгодженості на виході блоку 8 На виході блоку селекції 18 формуються сигнали селекції Ucd і Ucc2, які подаються на блок ранжирування 19 Після цього селекцію завершено Таблиця 1 Строка БД1 1 Поля БД 1 А Сигнали об'єктів Момент надходження вхідного сигналу В Об'єкт №1 С Об'єкт №2 Величина вхідного сигналу Момент надходження вихідного сигналу Величина вихідного сигналу J 21 J 22 Таблиця 2 Величина ВИХІДНОГО сигналу об'єкта 1 1 2 3 4 5 6 7 8 9 10 Відхилення від еталонного значення 2 1 1 1 1 1 1 1 1 1 1 Величина ВИХІДНОГО сигналу об'єкта 1 11 12 13 14 15 16 17 18 19 20 Відхилення від еталонного значення 2 1 1 0,4 0,3 0,2 0,15 0,1 0,05 0,02 0 Величина ВИХІДНОГО сигналу об'єкта 1 21 22 23 24 25 26 27 28 29 ЗО Відхилення Величина Відхилення від еталонВИХІДНОГО від еталонного ного значен- сигналу об'значення ня єкта 2 1 2 0,02 31 1 0,05 32 1 0,1 33 1 0,15 34 1 0,2 35 1 0,3 36 1 0,4 37 1 1 38 1 1 39 1 1 40 1 60903 З Блок формування вхідних сигналів завдань 16 Блок завдання еталонного сигналу 17 Блок завдання часу селекції 6. БД 8 Блок порівняння з еталонним сигналом сигналів неузгодженност 13 Блок визначення сигналів обернено пропорційних середньому значенню Фіг 1 60903 Комп'ютерна верстка А Крулевський 10 Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
