Торговельно-складські стелажі (важкі, великовагові, великої вантажопідйомності) і спосіб їх встановлення

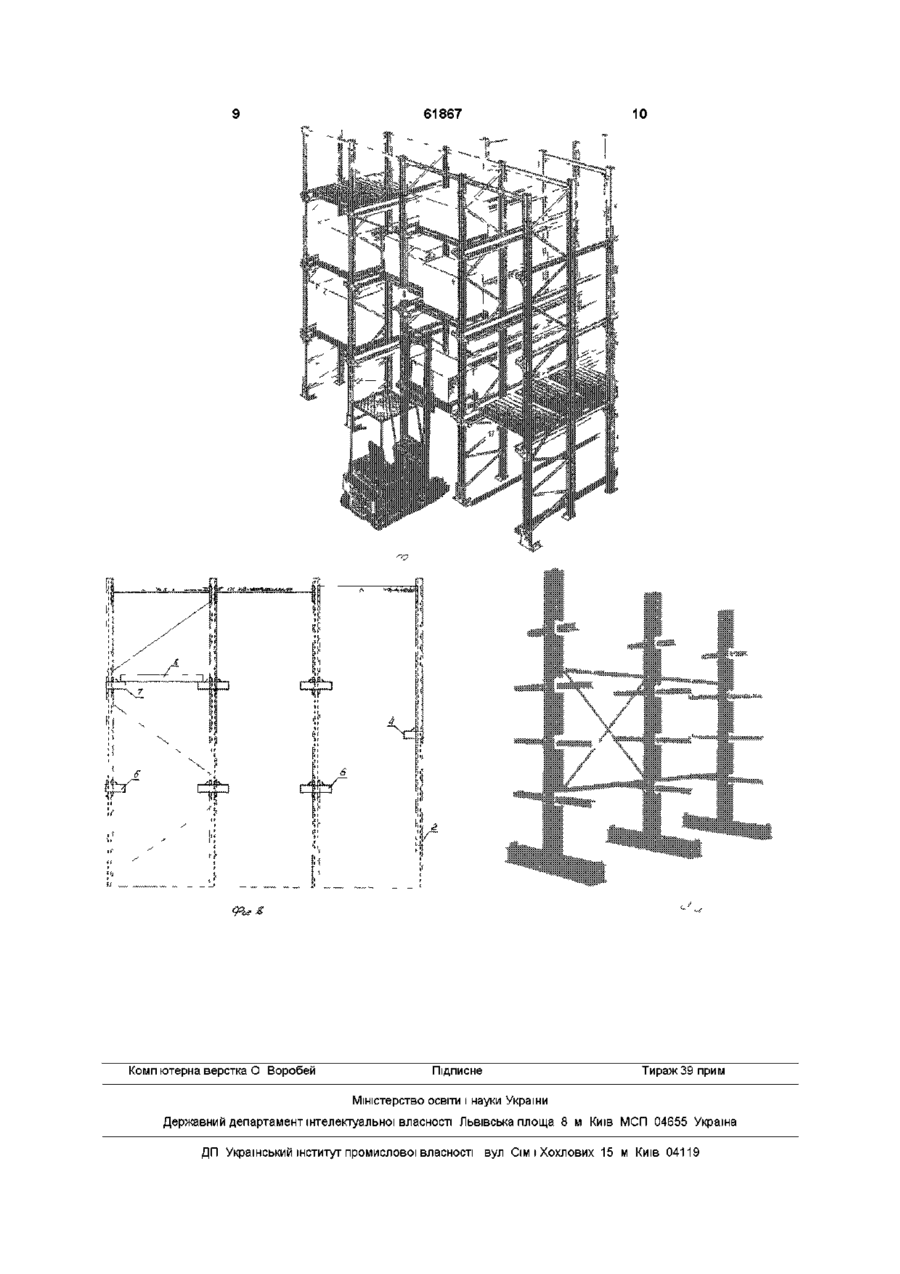

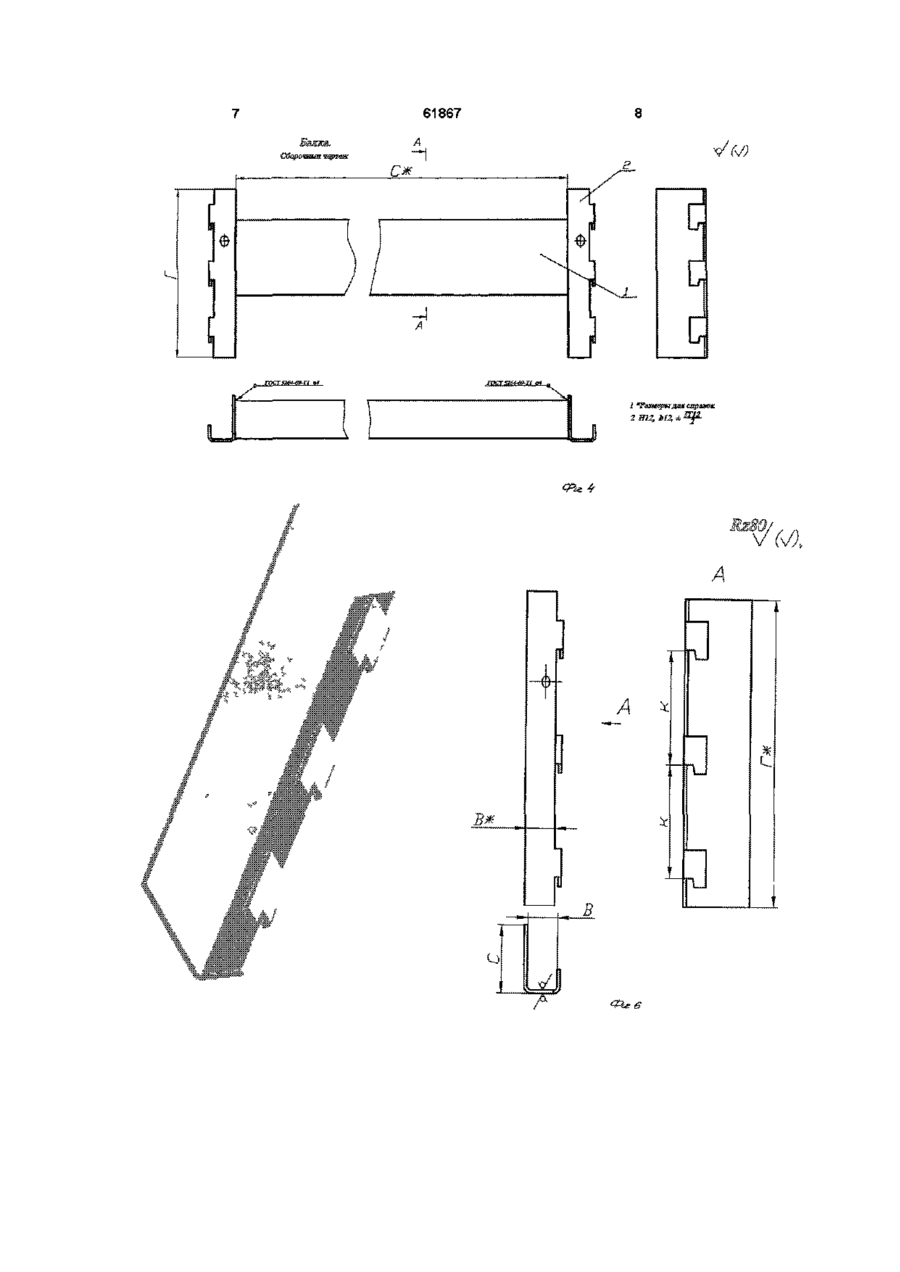

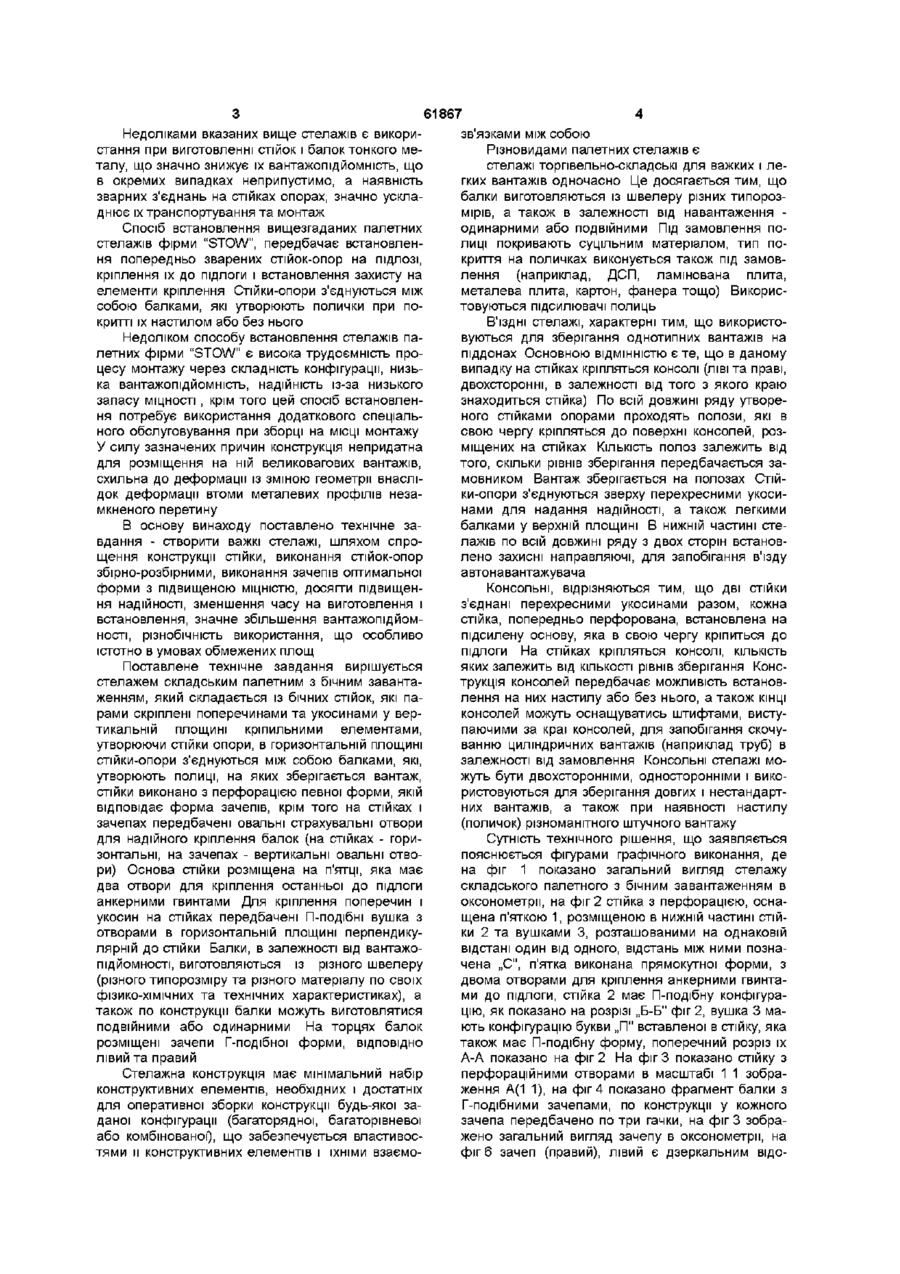

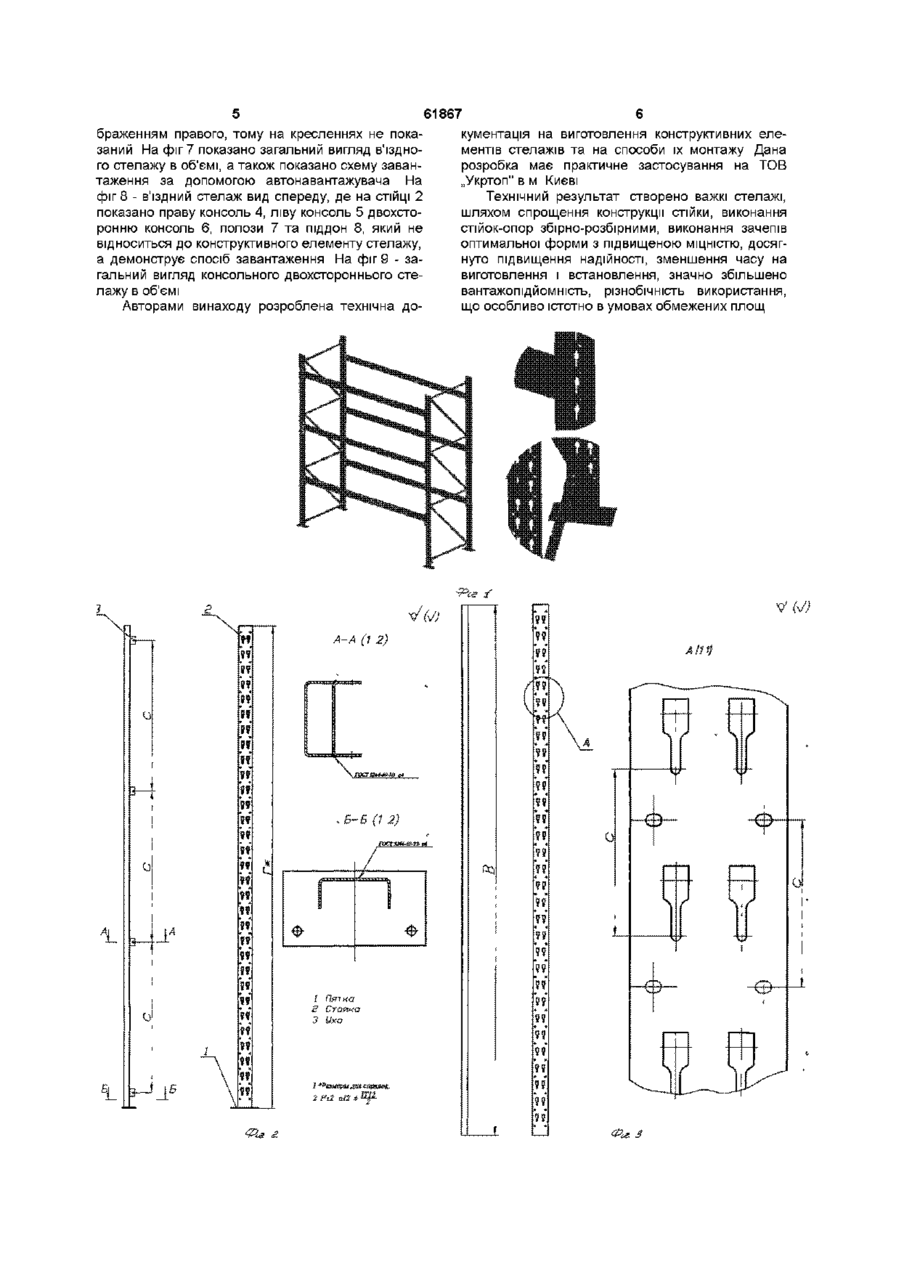

1 Торговельно-складські стелажі (важкі, великовагові, великої вантажопідйомності), що складаються із стійок, балок, причому стійки з балками з'єднані за допомогою зачепів, які відрізняються тим, що стійки виконані перфорованими, парами скріплені поперечинами і укосинами у вертикальній площині кріпильними елементами, утворюючи стійки-опори, у горизонтальній площині стійки-опори з'єднані між собою балками, які утворюють полиці, причому стійки виконано з перфорацією певної форми, якій відповідає форма зачепів, крім того на стійках і зачепах передбачені овальні страхувальні отвори для надійного кріплення балок (на стійках - горизонтальні, на зачепах - вертикальні овальні отвори), основа стійки розміщена на п'яті, яка оснащена двома овальними отворами для кріплення анкерними гвинтами до підлоги, для кріплення поперечин і укосин на стійках передбачені П-подібні вушка з отворами в горизонтальній площині, перпендикулярній до стійки, на торцях балок розміщені зачепи Г-подібної форми, ВІДПОВІДНО лівий і правий 2 Спосіб встановлення торговельно-складських стелажів (важких, великовагових, великої ванта жопідйомності) за п 1 , який передбачає встановлення і кріплення стійок та з'єднання стійок балками, який відрізняється тим, що стійки парами скріплюють поперечинами і укосинами у стійкиопори, стійки-опори кріплять до підлоги і/або до стіни, з'єднують перехресними укосинами і/або легкими балками у верхній площині, на них кріплять балки і/або консолі, утворені балками і/або консолями полиці за необхідності покривають настилом 3 Торговельно-складські стелажі (важкі, великовагові, великої вантажопідйомності) за п 1, які відрізняються тим, що полиці, утворені балками, покривають деревностружковою плитою (ДСП), ламінованою плитою, металевою плитою, картоном, фанерою, пластмасою, поліетиленом, поліуретаном, полістиролом або плитою із суміші вказаних матеріалів 4 Торговельно-складські стелажі (важкі, великовагові, великої вантажопідйомності) за п 1, які відрізняються тим, що по всій довжині ряду, утвореного стійками-опорами, проходять полози, закріплені на поверхнях консолей, розміщених на стійках, КІЛЬКІСТЬ полозів рівна КІЛЬКОСТІ рівнів зберігання, в нижній частині стелажів по всій довжині ряду з двох сторін встановлено захисні напрямні 5 Торговельно-складські стелажі (важкі, великовагові, великої вантажопідйомності) за п 1, які відрізняються тим, що КІНЦІ консолей оснащено штифтами, які виступають за краї консолей вгору Винахід відноситься до галузі складського господарства, зокрема до металоконструкцій різного призначення (стелажів палетних з бічним завантаженням, палетно-поличкових, в'їздних та консольних), з різними параметрами (висота, довжина, ширина), з різними варіантами зборки і встановлення, а також з різним ступенем вантажопід'ємності, які можуть використовуватись для розміщення і зберігання різних великовагових предметів, обладнання і устаткування в умовах обмежених площ ВІДОМІ стелажі палетні з бічним завантаженням фірми "STOW" (Бельгія), які характерні складною конфігурацією стійки, виконаної з тонкого металу, зварними з'єднаннями стійок-опор поперечинами і укосинами, складною конфігурацією балок, виготовлених також з тонкого металу, складною формою захисту стійок, формою зачепів виконаних конструктивно з можливістю деформації при навантаженні (Каталог фірми "STOW" (Бельгія), 1996 року, тел/факс 44 1372 4713 11, РО Box 265 Esher-SurreyKT10 8WA) 1 (О 00 (О 61867 Недоліками вказаних вище стелажів є викоризв'язками між собою стання при виготовленні стійок і балок тонкого меРізновидами палетних стелажів є талу, що значно знижує їх вантажопідйомність, що стелажі торпвельно-складські для важких і лев окремих випадках неприпустимо, а наявність гких вантажів одночасно Це досягається тим, що зварних з'єднань на стійках опорах, значно усклабалки виготовляються із швелеру різних типорозднює їх транспортування та монтаж мірів, а також в залежності від навантаження одинарними або подвійними Під замовлення поСпосіб встановлення вищезгаданих палетних лиці покривають суцільним матеріалом, тип постелажів фірми "STOW", передбачає встановленкриття на поличках виконується також під замовня попередньо зварених стійок-опор на ПІДЛОЗІ, лення (наприклад, ДСП, ламінована плита, кріплення їх до підлоги і встановлення захисту на металева плита, картон, фанера тощо) Викориселементи кріплення Стійки-опори з'єднуються між товуються підсилювачі полиць собою балками, які утворюють полички при покритті їх настилом або без нього В'їздні стелажі, характерні тим, що використовуються для зберігання однотипних вантажів на Недоліком способу встановлення стелажів папіддонах Основною ВІДМІННІСТЮ є те, що в даному летних фірми "STOW" є висока трудоємність провипадку на стійках кріпляться консолі (ЛІВІ та праві, цесу монтажу через складність конфігурації, низьдвохсторонні, в залежності від того з якого краю ка вантажопідйомність, надійність із-за низького знаходиться стійка) По всій довжині ряду утворезапасу МІЦНОСТІ , крім того цей спосіб встановленного стійками опорами проходять полози, які в ня потребує використання додаткового спеціальсвою чергу кріпляться до поверхні консолей, розного обслуговування при зборці на МІСЦІ монтажу міщених на стійках КІЛЬКІСТЬ ПОЛОЗ залежить від У силу зазначених причин конструкція непридатна того, скільки рівнів зберігання передбачається задля розміщення на ній великовагових вантажів, мовником Вантаж зберігається на полозах Стійсхильна до деформації із зміною геометрії внасліки-опори з'єднуються зверху перехресними укосидок деформації втоми металевих профілів незанами для надання надійності, а також легкими мкненого перетину балками у верхній площині В нижній частині стеВ основу винаходу поставлено технічне залажів по всій довжині ряду з двох сторін встановвдання - створити важкі стелажі, шляхом спролено захисні направляючі, для запобігання в'їзду щення конструкції стійки, виконання стійок-опор автонавантажувача збірно-розбірними, виконання зачепів оптимальної форми з підвищеною МІЦНІСТЮ, досягти підвищенКонсольні, відрізняються тим, що дві стійки ня надійності, зменшення часу на виготовлення і з'єднані перехресними укосинами разом, кожна встановлення, значне збільшення вантажопідйомстійка, попередньо перфорована, встановлена на ності, різнобічність використання, що особливо підсилену основу, яка в свою чергу кріпиться до істотно в умовах обмежених площ підлоги На стійках кріпляться консолі, КІЛЬКІСТЬ яких залежить від КІЛЬКОСТІ рівнів зберігання КонсПоставлене технічне завдання вирішується трукція консолей передбачає можливість встановстелажем складським палетним з бічним заванталення на них настилу або без нього, а також КІНЦІ женням, який складається із бічних стійок, які паконсолей можуть оснащуватись штифтами, вистурами скріплені поперечинами та укосинами у верпаючими за краї консолей, для запобігання скочутикальній площині кріпильними елементами, ванню циліндричних вантажів (наприклад труб) в утворюючи стійки опори, в горизонтальній площині залежності від замовлення Консольні стелажі мостійки-опори з'єднуються між собою балками, які, жуть бути двохсторонніми, односторонніми і викоутворюють полиці, на яких зберігається вантаж, ристовуються для зберігання довгих і нестандартстійки виконано з перфорацією певної форми, якій них вантажів, а також при наявності настилу відповідає форма зачепів, крім того на стійках і (поличок) різноманітного штучного вантажу зачепах передбачені овальні страхувальні отвори для надійного кріплення балок (на стійках - гориСутність технічного рішення, що заявляється зонтальні, на зачепах - вертикальні овальні отвопояснюється фігурами графічного виконання, де ри) Основа стійки розміщена на п'ятці, яка має на фіг 1 показано загальний вигляд стелажу два отвори для кріплення останньої до підлоги складського палетного з бічним завантаженням в анкерними гвинтами Для кріплення поперечин і оксонометрм, на фіг 2 стійка з перфорацією, оснаукосин на стійках передбачені П-подібні вушка з щена п'яткою 1, розміщеною в нижній частині стійотворами в горизонтальній площині перпендикуки 2 та вушками 3, розташованими на однаковій лярній до стійки Балки, в залежності від вантажовідстані один від одного, відстань між ними познапідйомності, виготовляються із різного швелеру чена „С", п'ятка виконана прямокутної форми, з (різного типорозміру та різного матеріалу по своїх двома отворами для кріплення анкерними гвинтафізико-хімічних та технічних характеристиках), а ми до підлоги, стійка 2 має П-подібну конфігуратакож по конструкції балки можуть виготовлятися цію, як показано на розрізі „Б-Б" фіг 2, вушка 3 маподвійними або одинарними На торцях балок ють конфігурацію букви „П" вставленої в стійку, яка розміщені зачепи Г-подібної форми, ВІДПОВІДНО також має П-подібну форму, поперечний розріз їх ЛІВИЙ та правий А-А показано на фіг 2 На фіг 3 показано стійку з перфораційними отворами в масштабі 1 1 зобраСтелажна конструкція має мінімальний набір ження А(1 1), на фіг 4 показано фрагмент балки з конструктивних елементів, необхідних і достатніх Г-подібними зачепами, по конструкції у кожного для оперативної зборки конструкції будь-якої зазачепа передбачено по три гачки, на фіг 3 зобраданої конфігурації (багаторядної, багаторівневої жено загальний вигляд зачепу в оксонометрм, на або комбінованої), що забезпечується властивосфіг 6 зачеп (правий), лівий є дзеркальним відотями и конструктивних елементів і їхніми взаємо браженням правого, тому на кресленнях не показаний На фіг 7 показано загальний вигляд в'їздного стелажу в об'ємі, а також показано схему завантаження за допомогою автонавантажувача На фіг 8 - в'їздний стелаж вид спереду, де на СТІЙЦІ 2 показано праву консоль 4, ліву консоль 5 двохсторонню консоль 6, полози 7 та піддон 8, який не відноситься до конструктивного елементу стелажу, а демонструє спосіб завантаження На фіг 9 - загальний вигляд консольного двохстороннього стелажу в об'ємі Авторами винаходу розроблена технічна до A--A (1 2) В-Б (1 2) A L І Пяіна S Crom^o З Ухо 61867 кументація на виготовлення конструктивних елементів стелажів та на способи їх монтажу Дана розробка має практичне застосування на ТОВ „Укртоп" в м Києві Технічний результат створено важкі стелажі, шляхом спрощення конструкції стійки, виконання стійок-опор збірно-розбірними, виконання зачепів оптимальної форми з підвищеною МІЦНІСТЮ, досягнуто підвищення надійності, зменшення часу на виготовлення і встановлення, значно збільшено вантажопідйомність, різнобічність використання, що особливо істотно в умовах обмежених площ 61867 1 -Л d 2 И12, Ы2, і 61867 Комп ютерна верстка О Воробей Підписне 10 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності Львівська площа 8 м Київ МСП 04655 Україна ДП Український інститут промислової власності вул СІМІХОХЛОВИХ 15 м Київ 04119
