Формувач пачки з переналагоджувальною кількістю імпульсів фіксованої тривалості, рівною двом тактам

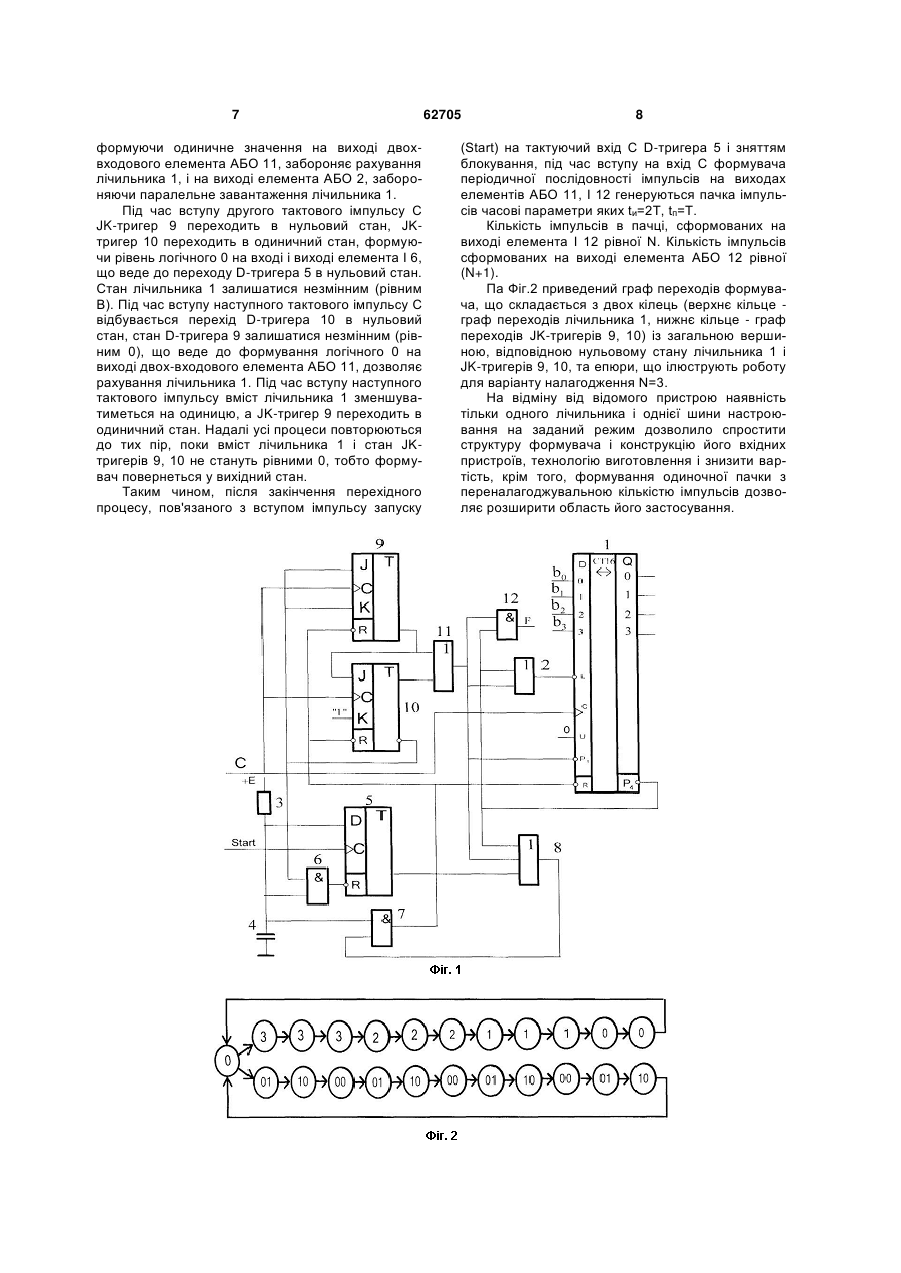

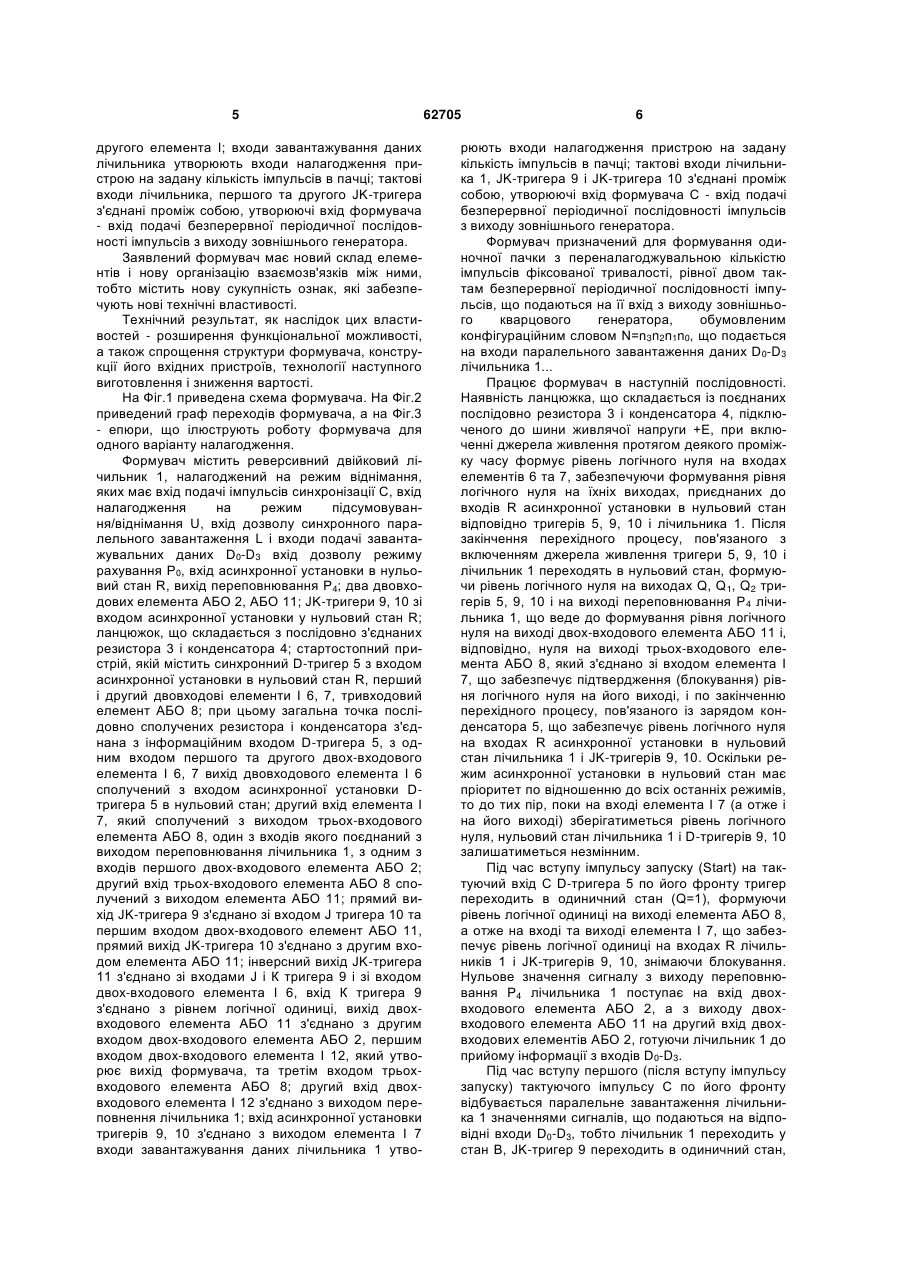

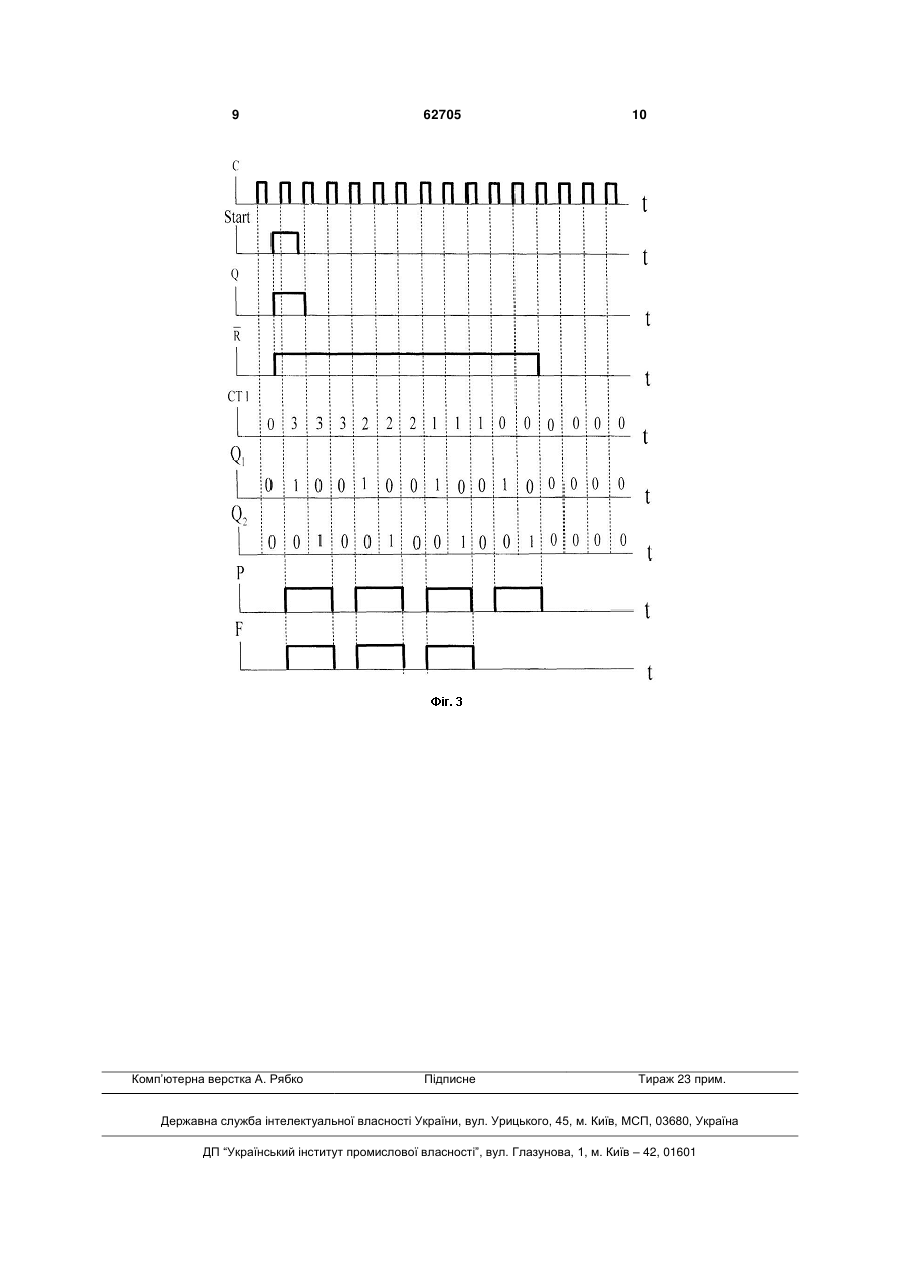

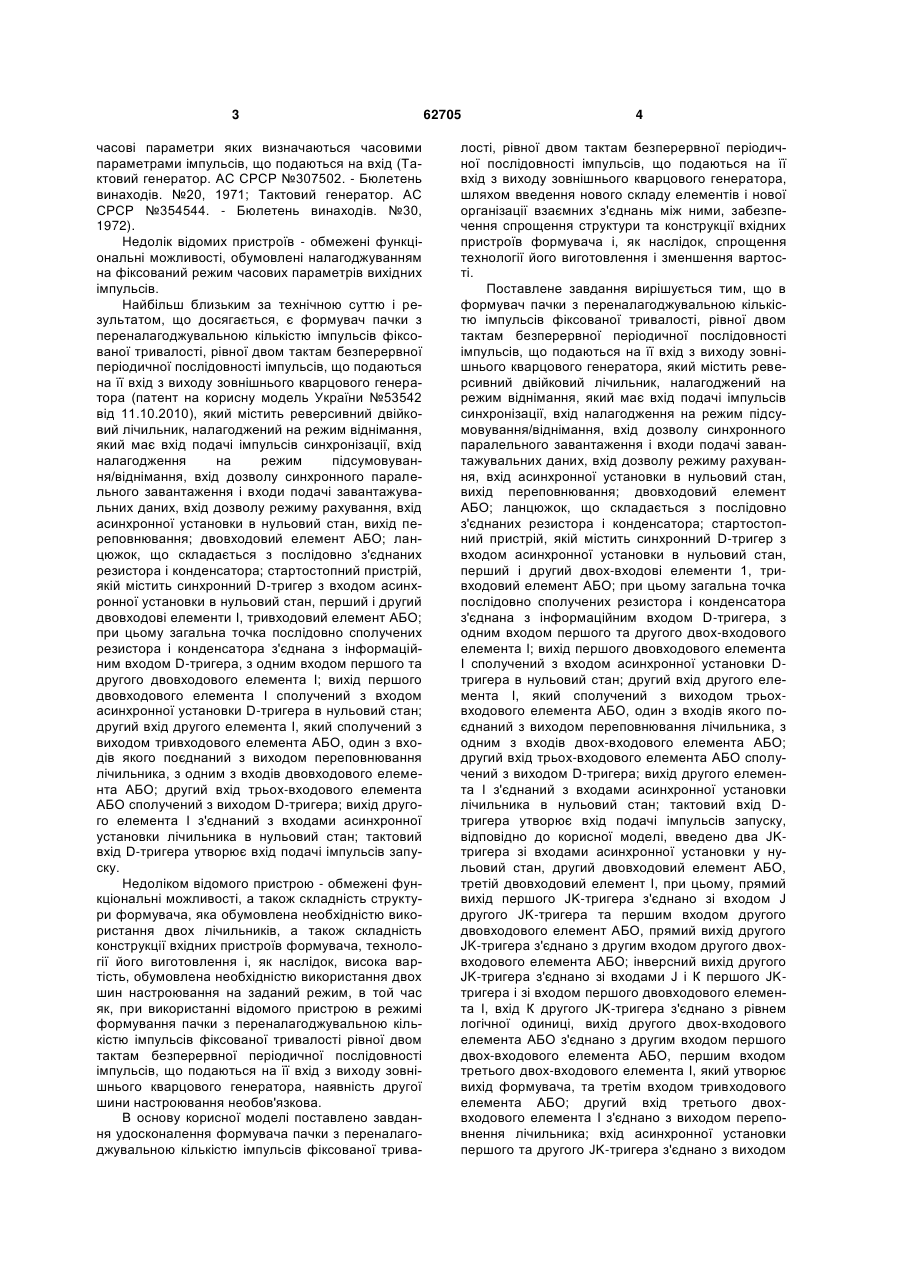

Формувач пачки з переналагоджувальною кількістю імпульсів фіксованої тривалості, рівною двом тактам безперервної періодичної послідовності імпульсів, що подаються на її вхід з виходу зовнішнього кварцового генератора, який містить реверсивний двійковий лічильник, налагоджений на режим віднімання, який має вхід подачі імпульсів синхронізації, вхід налагодження на режим підсумовування/віднімання, вхід дозволу синхронного паралельного завантаження і входи подачі завантажувальних даних, вхід дозволу режиму рахування, вхід асинхронної установки в нульовий стан, вихід переповнювання; двовходовий елемент АБО; ланцюжок, що складається з послідовно з'єднаних резистора і конденсатора; стартостопний пристрій, якій містить синхронний D-тригер з входом асинхронної установки в нульовий стан, перший і другий двовходові елементи І, тривходовий елемент АБО; при цьому загальна точка послідовно сполучених резистора і конденсатора з'єднана з інформаційним входом D-тригера, з одним входом першого та другого двовходового елемента І; вихід першого двовходового елемента І сполучений з входом асинхронної установки Dтригера в нульовий стан; другий вхід другого елемента І, який сполучений з виходом тривходового U 2 UA 1 3 часові параметри яких визначаються часовими параметрами імпульсів, що подаються на вхід (Тактовий генератор. АС СРСР №307502. - Бюлетень винаходів. №20, 1971; Тактовий генератор. АС СРСР №354544. - Бюлетень винаходів. №30, 1972). Недолік відомих пристроїв - обмежені функціональні можливості, обумовлені налагоджуванням на фіксований режим часових параметрів вихідних імпульсів. Найбільш близьким за технічною суттю і результатом, що досягається, є формувач пачки з переналагоджувальною кількістю імпульсів фіксованої тривалості, рівної двом тактам безперервної періодичної послідовності імпульсів, що подаються на її вхід з виходу зовнішнього кварцового генератора (патент на корисну модель України №53542 від 11.10.2010), який містить реверсивний двійковий лічильник, налагоджений на режим віднімання, який має вхід подачі імпульсів синхронізації, вхід налагодження на режим підсумовування/віднімання, вхід дозволу синхронного паралельного завантаження і входи подачі завантажувальних даних, вхід дозволу режиму рахування, вхід асинхронної установки в нульовий стан, вихід переповнювання; двовходовий елемент АБО; ланцюжок, що складається з послідовно з'єднаних резистора і конденсатора; стартостопний пристрій, якій містить синхронний D-тригер з входом асинхронної установки в нульовий стан, перший і другий двовходові елементи І, тривходовий елемент АБО; при цьому загальна точка послідовно сполучених резистора і конденсатора з'єднана з інформаційним входом D-тригера, з одним входом першого та другого двовходового елемента І; вихід першого двовходового елемента І сполучений з входом асинхронної установки D-тригера в нульовий стан; другий вхід другого елемента І, який сполучений з виходом тривходового елемента АБО, один з входів якого поєднаний з виходом переповнювання лічильника, з одним з входів двовходового елемента АБО; другий вхід трьох-входового елемента АБО сполучений з виходом D-тригера; вихід другого елемента І з'єднаний з входами асинхронної установки лічильника в нульовий стан; тактовий вхід D-тригера утворює вхід подачі імпульсів запуску. Недоліком відомого пристрою - обмежені функціональні можливості, а також складність структури формувача, яка обумовлена необхідністю використання двох лічильників, а також складність конструкції вхідних пристроїв формувача, технології його виготовлення і, як наслідок, висока вартість, обумовлена необхідністю використання двох шин настроювання на заданий режим, в той час як, при використанні відомого пристрою в режимі формування пачки з переналагоджувальною кількістю імпульсів фіксованої тривалості рівної двом тактам безперервної періодичної послідовності імпульсів, що подаються на її вхід з виходу зовнішнього кварцового генератора, наявність другої шини настроювання необов'язкова. В основу корисної моделі поставлено завдання удосконалення формувача пачки з переналагоджувальною кількістю імпульсів фіксованої трива 62705 4 лості, рівної двом тактам безперервної періодичної послідовності імпульсів, що подаються на її вхід з виходу зовнішнього кварцового генератора, шляхом введення нового складу елементів і нової організації взаємних з'єднань між ними, забезпечення спрощення структури та конструкції вхідних пристроїв формувача і, як наслідок, спрощення технології його виготовлення і зменшення вартості. Поставлене завдання вирішується тим, що в формувач пачки з переналагоджувальною кількістю імпульсів фіксованої тривалості, рівної двом тактам безперервної періодичної послідовності імпульсів, що подаються на її вхід з виходу зовнішнього кварцового генератора, який містить реверсивний двійковий лічильник, налагоджений на режим віднімання, який має вхід подачі імпульсів синхронізації, вхід налагодження на режим підсумовування/віднімання, вхід дозволу синхронного паралельного завантаження і входи подачі завантажувальних даних, вхід дозволу режиму рахування, вхід асинхронної установки в нульовий стан, вихід переповнювання; двовходовий елемент АБО; ланцюжок, що складається з послідовно з'єднаних резистора і конденсатора; стартостопний пристрій, якій містить синхронний D-тригер з входом асинхронної установки в нульовий стан, перший і другий двох-входові елементи 1, тривходовий елемент АБО; при цьому загальна точка послідовно сполучених резистора і конденсатора з'єднана з інформаційним входом D-тригера, з одним входом першого та другого двох-входового елемента І; вихід першого двовходового елемента І сполучений з входом асинхронної установки Dтригера в нульовий стан; другий вхід другого елемента І, який сполучений з виходом трьохвходового елемента АБО, один з входів якого поєднаний з виходом переповнювання лічильника, з одним з входів двох-входового елемента АБО; другий вхід трьох-входового елемента АБО сполучений з виходом D-тригера; вихід другого елемента І з'єднаний з входами асинхронної установки лічильника в нульовий стан; тактовий вхід Dтригера утворює вхід подачі імпульсів запуску, відповідно до корисної моделі, введено два JKтригера зі входами асинхронної установки у нульовий стан, другий двовходовий елемент АБО, третій двовходовий елемент І, при цьому, прямий вихід першого JK-тригера з'єднано зі входом J другого JK-тригера та першим входом другого двовходового елемент АБО, прямий вихід другого JK-тригера з'єднано з другим входом другого двохвходового елемента АБО; інверсний вихід другого JK-тригера з'єднано зі входами J і К першого JKтригера і зі входом першого двовходового елемента І, вхід К другого JK-тригера з'єднано з рівнем логічної одиниці, вихід другого двох-входового елемента АБО з'єднано з другим входом першого двох-входового елемента АБО, першим входом третього двох-входового елемента І, який утворює вихід формувача, та третім входом тривходового елемента АБО; другий вхід третього двохвходового елемента І з'єднано з виходом переповнення лічильника; вхід асинхронної установки першого та другого JK-тригера з'єднано з виходом 5 другого елемента І; входи завантажування даних лічильника утворюють входи налагодження пристрою на задану кількість імпульсів в пачці; тактові входи лічильника, першого та другого JK-тригера з'єднані проміж собою, утворюючі вхід формувача - вхід подачі безперервної періодичної послідовності імпульсів з виходу зовнішнього генератора. Заявлений формувач має новий склад елементів і нову організацію взаємозв'язків між ними, тобто містить нову сукупність ознак, які забезпечують нові технічні властивості. Технічний результат, як наслідок цих властивостей - розширення функціональної можливості, а також спрощення структури формувача, конструкції його вхідних пристроїв, технології наступного виготовлення і зниження вартості. На Фіг.1 приведена схема формувача. На Фіг.2 приведений граф переходів формувача, а на Фіг.3 - епюри, що ілюструють роботу формувача для одного варіанту налагодження. Формувач містить реверсивний двійковий лічильник 1, налагоджений на режим віднімання, яких має вхід подачі імпульсів синхронізації С, вхід налагодження на режим підсумовування/віднімання U, вхід дозволу синхронного паралельного завантаження L і входи подачі завантажувальних даних D0-D3 вхід дозволу режиму рахування Р0, вхід асинхронної установки в нульовий стан R, вихід переповнювання Р4; два двовходових елемента АБО 2, АБО 11; JK-тригери 9, 10 зі входом асинхронної установки у нульовий стан R; ланцюжок, що складається з послідовно з'єднаних резистора 3 і конденсатора 4; стартостопний пристрій, якій містить синхронний D-тригер 5 з входом асинхронної установки в нульовий стан R, перший і другий двовходові елементи І 6, 7, тривходовий елемент АБО 8; при цьому загальна точка послідовно сполучених резистора і конденсатора з'єднана з інформаційним входом D-тригера 5, з одним входом першого та другого двох-входового елемента І 6, 7 вихід двовходового елемента І 6 сполучений з входом асинхронної установки Dтригера 5 в нульовий стан; другий вхід елемента І 7, який сполучений з виходом трьох-входового елемента АБО 8, один з входів якого поєднаний з виходом переповнювання лічильника 1, з одним з входів першого двох-входового елемента АБО 2; другий вхід трьох-входового елемента АБО 8 сполучений з виходом елемента АБО 11; прямий вихід JK-тригера 9 з'єднано зі входом J тригера 10 та першим входом двох-входового елемент АБО 11, прямий вихід JK-тригера 10 з'єднано з другим входом елемента АБО 11; інверсний вихід JK-тригера 11 з'єднано зі входами J і К тригера 9 і зі входом двох-входового елемента І 6, вхід К тригера 9 з'єднано з рівнем логічної одиниці, вихід двохвходового елемента АБО 11 з'єднано з другим входом двох-входового елемента АБО 2, першим входом двох-входового елемента І 12, який утворює вихід формувача, та третім входом трьохвходового елемента АБО 8; другий вхід двохвходового елемента І 12 з'єднано з виходом переповнення лічильника 1; вхід асинхронної установки тригерів 9, 10 з'єднано з виходом елемента І 7 входи завантажування даних лічильника 1 утво 62705 6 рюють входи налагодження пристрою на задану кількість імпульсів в пачці; тактові входи лічильника 1, JK-тригера 9 і JK-тригера 10 з'єднані проміж собою, утворюючі вхід формувача С - вхід подачі безперервної періодичної послідовності імпульсів з виходу зовнішнього генератора. Формувач призначений для формування одиночної пачки з переналагоджувальною кількістю імпульсів фіксованої тривалості, рівної двом тактам безперервної періодичної послідовності імпульсів, що подаються на її вхід з виходу зовнішнього кварцового генератора, обумовленим конфігураційним словом N=n3n2n1n0, що подається на входи паралельного завантаження даних D0-D3 лічильника 1... Працює формувач в наступній послідовності. Наявність ланцюжка, що складається із поєднаних послідовно резистора 3 і конденсатора 4, підключеного до шини живлячої напруги +E, при включенні джерела живлення протягом деякого проміжку часу формує рівень логічного нуля на входах елементів 6 та 7, забезпечуючи формування рівня логічного нуля на їхніх виходах, приєднаних до входів R асинхронної установки в нульовий стан відповідно тригерів 5, 9, 10 і лічильника 1. Після закінчення перехідного процесу, пов'язаного з включенням джерела живлення тригери 5, 9, 10 і лічильник 1 переходять в нульовий стан, формуючи рівень логічного нуля на виходах Q, Q1, Q2 тригерів 5, 9, 10 і на виході переповнювання Р4 лічильника 1, що веде до формування рівня логічного нуля на виході двох-входового елемента АБО 11 і, відповідно, нуля на виході трьох-входового елемента АБО 8, який з'єднано зі входом елемента І 7, що забезпечує підтвердження (блокування) рівня логічного нуля на його виході, і по закінченню перехідного процесу, пов'язаного із зарядом конденсатора 5, що забезпечує рівень логічного нуля на входах R асинхронної установки в нульовий стан лічильника 1 і JK-тригерів 9, 10. Оскільки режим асинхронної установки в нульовий стан має пріоритет по відношенню до всіх останніх режимів, то до тих пір, поки на вході елемента І 7 (а отже і на його виході) зберігатиметься рівень логічного нуля, нульовий стан лічильника 1 і D-тригерів 9, 10 залишатиметься незмінним. Під час вступу імпульсу запуску (Start) на тактуючий вхід С D-тригера 5 по його фронту тригер переходить в одиничний стан (Q=1), формуючи рівень логічної одиниці на виході елемента АБО 8, а отже на вході та виході елемента І 7, що забезпечує рівень логічної одиниці на входах R лічильників 1 і JK-тригерів 9, 10, знімаючи блокування. Нульове значення сигналу з виходу переповнювання Р4 лічильника 1 поступає на вхід двохвходового елемента АБО 2, а з виходу двохвходового елемента АБО 11 на другий вхід двохвходових елементів АБО 2, готуючи лічильник 1 до прийому інформації з входів D0-D3. Під час вступу першого (після вступу імпульсу запуску) тактуючого імпульсу С по його фронту відбувається паралельне завантаження лічильника 1 значеннями сигналів, що подаються на відповідні входи D0-D3, тобто лічильник 1 переходить у стан В, JK-тригер 9 переходить в одиничний стан, 7 формуючи одиничне значення на виході двохвходового елемента АБО 11, забороняє рахування лічильника 1, і на виході елемента АБО 2, забороняючи паралельне завантаження лічильника 1. Під час вступу другого тактового імпульсу С JK-тригер 9 переходить в нульовий стан, JKтригер 10 переходить в одиничний стан, формуючи рівень логічного 0 на вході і виході елемента І 6, що веде до переходу D-тригера 5 в нульовий стан. Стан лічильника 1 залишатися незмінним (рівним В). Під час вступу наступного тактового імпульсу С відбувається перехід D-тригера 10 в нульовий стан, стан D-тригера 9 залишатися незмінним (рівним 0), що веде до формування логічного 0 на виході двох-входового елемента АБО 11, дозволяє рахування лічильника 1. Під час вступу наступного тактового імпульсу вміст лічильника 1 зменшуватиметься на одиницю, а JK-тригер 9 переходить в одиничний стан. Надалі усі процеси повторюються до тих пір, поки вміст лічильника 1 і стан JKтригерів 9, 10 не стануть рівними 0, тобто формувач повернеться у вихідний стан. Таким чином, після закінчення перехідного процесу, пов'язаного з вступом імпульсу запуску 62705 8 (Start) на тактуючий вхід С D-тригера 5 і зняттям блокування, під час вступу на вхід С формувача періодичної послідовності імпульсів на виходах елементів АБО 11, І 12 генеруються пачка імпульсів часові параметри яких tи=2Т, tп=Т. Кількість імпульсів в пачці, сформованих на виході елемента І 12 рівної N. Кількість імпульсів сформованих на виході елемента АБО 12 рівної (N+1). Па Фіг.2 приведений граф переходів формувача, що складається з двох кілець (верхнє кільце граф переходів лічильника 1, нижнє кільце - граф переходів JK-тригерів 9, 10) із загальною вершиною, відповідною нульовому стану лічильника 1 і JK-тригерів 9, 10, та епюри, що ілюструють роботу для варіанту налагодження N=3. На відміну від відомого пристрою наявність тільки одного лічильника і однієї шини настроювання на заданий режим дозволило спростити структуру формувача і конструкцію його вхідних пристроїв, технологію виготовлення і знизити вартість, крім того, формування одиночної пачки з переналагоджувальною кількістю імпульсів дозволяє розширити область його застосування. 9 Комп’ютерна верстка А. Рябко 62705 Підписне 10 Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
