Формувач пачки з переналагоджувальною кількістю імпульсів фіксованої тривалості, рівною одному такту

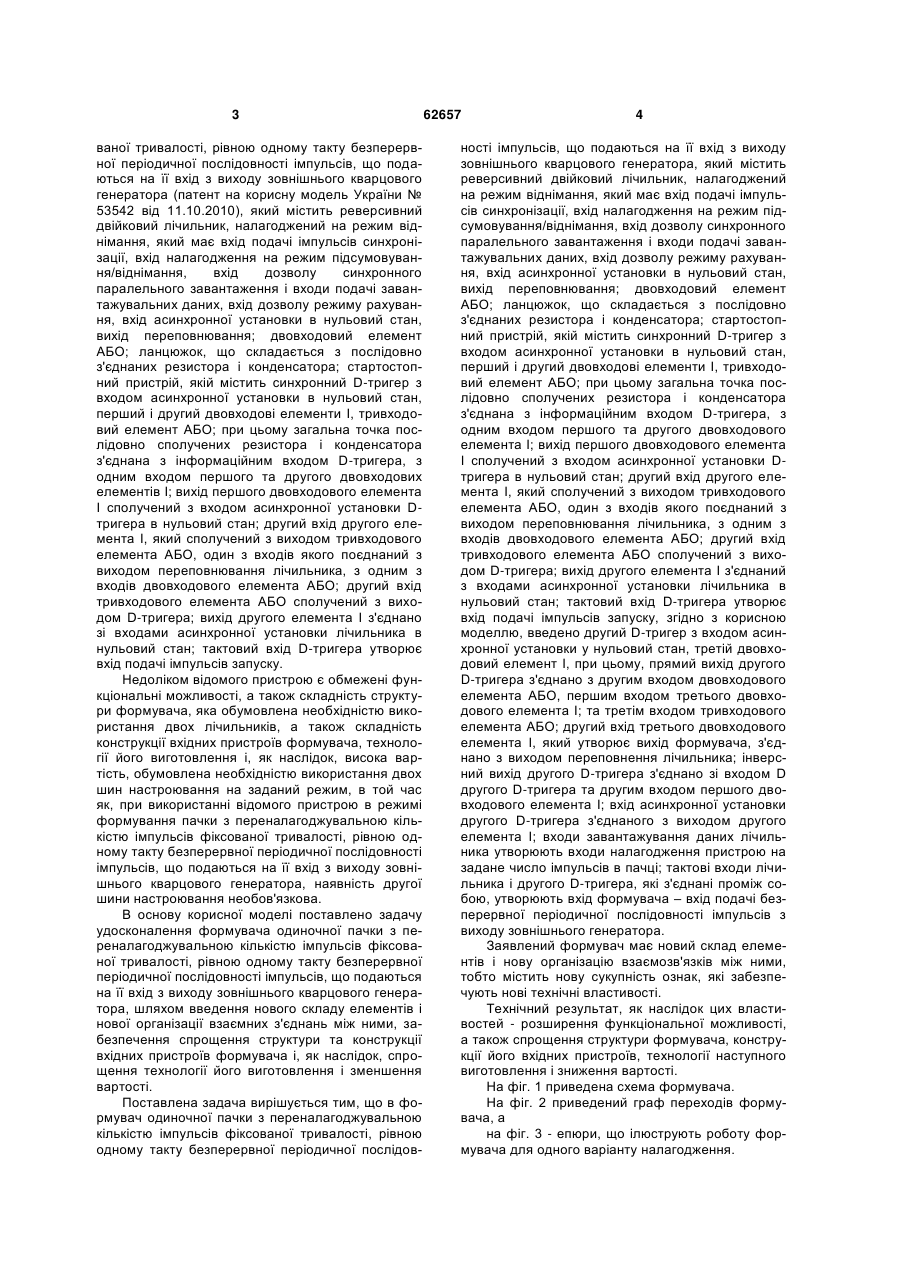

Формувач одиночної пачки з переналагоджувальною кількістю імпульсів фіксованої тривалості, рівної одному такту безперервної періодичної послідовності імпульсів, що подаються на її вхід з виходу зовнішнього кварцового генератора, який містить реверсивний двійковий лічильник, налагоджений на режим віднімання, який має вхід подачі імпульсів синхронізації, вхід налагодження на режим підсумовування/віднімання, вхід дозволу синхронного паралельного завантаження і входи подачі завантажувальних даних, вхід дозволу режиму рахування, вхід асинхронної установки в нульовий стан, вихід переповнювання; двовходовий елемент АБО; ланцюжок, що складається з послідовно з'єднаних резистора і конденсатора; стартостопний пристрій, якій містить синхронний D-тригер з входом асинхронної установки в нульовий стан, перший і другий двовходові елементи І, тривходовий елемент АБО; при цьому загальна точка послідовно сполучених резистора і конденсатора з'єднана з інформаційним входом Dтригера, з одним входом першого та другого двов U 2 (19) 1 3 ваної тривалості, рівною одному такту безперервної періодичної послідовності імпульсів, що подаються на її вхід з виходу зовнішнього кварцового генератора (патент на корисну модель України № 53542 від 11.10.2010), який містить реверсивний двійковий лічильник, налагоджений на режим віднімання, який має вхід подачі імпульсів синхронізації, вхід налагодження на режим підсумовування/віднімання, вхід дозволу синхронного паралельного завантаження і входи подачі завантажувальних даних, вхід дозволу режиму рахування, вхід асинхронної установки в нульовий стан, вихід переповнювання; двовходовий елемент АБО; ланцюжок, що складається з послідовно з'єднаних резистора і конденсатора; стартостопний пристрій, якій містить синхронний D-тригер з входом асинхронної установки в нульовий стан, перший і другий двовходові елементи І, тривходовий елемент АБО; при цьому загальна точка послідовно сполучених резистора і конденсатора з'єднана з інформаційним входом D-тригера, з одним входом першого та другого двовходових елементів І; вихід першого двовходового елемента І сполучений з входом асинхронної установки Dтригера в нульовий стан; другий вхід другого елемента І, який сполучений з виходом тривходового елемента АБО, один з входів якого поєднаний з виходом переповнювання лічильника, з одним з входів двовходового елемента АБО; другий вхід тривходового елемента АБО сполучений з виходом D-тригера; вихід другого елемента І з'єднано зі входами асинхронної установки лічильника в нульовий стан; тактовий вхід D-тригера утворює вхід подачі імпульсів запуску. Недоліком відомого пристрою є обмежені функціональні можливості, а також складність структури формувача, яка обумовлена необхідністю використання двох лічильників, а також складність конструкції вхідних пристроїв формувача, технології його виготовлення і, як наслідок, висока вартість, обумовлена необхідністю використання двох шин настроювання на заданий режим, в той час як, при використанні відомого пристрою в режимі формування пачки з переналагоджувальною кількістю імпульсів фіксованої тривалості, рівною одному такту безперервної періодичної послідовності імпульсів, що подаються на її вхід з виходу зовнішнього кварцового генератора, наявність другої шини настроювання необов'язкова. В основу корисної моделі поставлено задачу удосконалення формувача одиночної пачки з переналагоджувальною кількістю імпульсів фіксованої тривалості, рівною одному такту безперервної періодичної послідовності імпульсів, що подаються на її вхід з виходу зовнішнього кварцового генератора, шляхом введення нового складу елементів і нової організації взаємних з'єднань між ними, забезпечення спрощення структури та конструкції вхідних пристроїв формувача і, як наслідок, спрощення технології його виготовлення і зменшення вартості. Поставлена задача вирішується тим, що в формувач одиночної пачки з переналагоджувальною кількістю імпульсів фіксованої тривалості, рівною одному такту безперервної періодичної послідов 62657 4 ності імпульсів, що подаються на її вхід з виходу зовнішнього кварцового генератора, який містить реверсивний двійковий лічильник, налагоджений на режим віднімання, який має вхід подачі імпульсів синхронізації, вхід налагодження на режим підсумовування/віднімання, вхід дозволу синхронного паралельного завантаження і входи подачі завантажувальних даних, вхід дозволу режиму рахування, вхід асинхронної установки в нульовий стан, вихід переповнювання; двовходовий елемент АБО; ланцюжок, що складається з послідовно з'єднаних резистора і конденсатора; стартостопний пристрій, якій містить синхронний D-тригер з входом асинхронної установки в нульовий стан, перший і другий двовходові елементи І, тривходовий елемент АБО; при цьому загальна точка послідовно сполучених резистора і конденсатора з'єднана з інформаційним входом D-тригера, з одним входом першого та другого двовходового елемента І; вихід першого двовходового елемента І сполучений з входом асинхронної установки Dтригера в нульовий стан; другий вхід другого елемента І, який сполучений з виходом тривходового елемента АБО, один з входів якого поєднаний з виходом переповнювання лічильника, з одним з входів двовходового елемента АБО; другий вхід тривходового елемента АБО сполучений з виходом D-тригера; вихід другого елемента І з'єднаний з входами асинхронної установки лічильника в нульовий стан; тактовий вхід D-тригера утворює вхід подачі імпульсів запуску, згідно з корисною моделлю, введено другий D-тригер з входом асинхронної установки у нульовий стан, третій двовходовий елемент І, при цьому, прямий вихід другого D-тригера з'єднано з другим входом двовходового елемента АБО, першим входом третього двовходового елемента І; та третім входом тривходового елемента АБО; другий вхід третього двовходового елемента І, який утворює вихід формувача, з'єднано з виходом переповнення лічильника; інверсний вихід другого D-тригера з'єднано зі входом D другого D-тригера та другим входом першого двовходового елемента І; вхід асинхронної установки другого D-тригера з'єднаного з виходом другого елемента І; входи завантажування даних лічильника утворюють входи налагодження пристрою на задане число імпульсів в пачці; тактові входи лічильника і другого D-тригера, які з'єднані проміж собою, утворюють вхід формувача – вхід подачі безперервної періодичної послідовності імпульсів з виходу зовнішнього генератора. Заявлений формувач має новий склад елементів і нову організацію взаємозв'язків між ними, тобто містить нову сукупність ознак, які забезпечують нові технічні властивості. Технічний результат, як наслідок цих властивостей - розширення функціональної можливості, а також спрощення структури формувача, конструкції його вхідних пристроїв, технології наступного виготовлення і зниження вартості. На фіг. 1 приведена схема формувача. На фіг. 2 приведений граф переходів формувача, а на фіг. 3 - епюри, що ілюструють роботу формувача для одного варіанту налагодження. 5 Формувач містить реверсивний двійковий лічильник 1, налагоджений на режим віднімання, який має вхід подачі імпульсів синхронізації С, вхід налагодження на режим підсумовування/віднімання U, вхід дозволу синхронного паралельного завантаження L і входи подачі завантажувальних даних D0 - D3 вхід дозволу режиму рахування Р0, вхід асинхронної установки в нульовий стан R, вихід переповнювання Р4; двовходовий елемент АБО 2; двовходовий елемент І 10; синхронний D-тригер 9 зі входом асинхронної установки у нульовий стан R; ланцюжок, що складається з послідовно з'єднаних резистора 3 і конденсатора 4; стартостопний пристрій, який містить синхронний D-тригер 5 зі входом R асинхронної установки в нульовий стан, перший І другий двовходові елементи І 6, 7, тривходовий елемент АБО 8; при цьому загальна точка послідовно сполучених резистора і конденсатора з'єднана з інформаційним входом D-тригера 5, з одним входом елементів І 6, 7, вихід елемента І 6 сполучений з входом асинхронної установки D-тригера 5 в нульовий стан; другий вхід елемента І 7, який сполучений з виходом елемента АБО 8 один з входів якого поєднаний з виходом переповнювання лічильника 1, з одним з входів елемента АБО 2; другий вхід АБО 8 сполучений з виходом D-тригера 9; вихід елемента І 7 з'єднаний зі входами R асинхронної установки лічильника 1 в нульовий стан; тактовий вхід D-тригера 5 утворює вхід подачі імпульсів запуску; прямий вихід D-тригера 9 з'єднано з другим входом елемента АБО 2, першим входом елемента І 10; та третім входом елемента АБО 8; другий вхід елемента І 10, який утворює вихід формувача F, з'єднано з виходом переповнення Р4 лічильника 1; інверсний вихід D-тригера 9 з'єднано з его входом та другим входом елемента І 6; вхід асинхронної установки D-тригера 9 з'єднаного з виходом елемента І 7; тактовий вхід С лічильника 1 і D-тригера 9 з'єднані проміж собою, утворюючі вхід формувача. Формувач призначений для формування одиночної пачки з переналагоджувальною кількістю імпульсів фіксованої тривалості, рівної одному такту безперервної періодичної послідовності імпульсів, що подаються на її вхід з виходу зовнішнього кварцового генератора, обумовленим конфігураційним словом N = n3n2n1n0, що подається на входи паралельного завантаження даних D0 - D3 лічильника. Працює формувач в наступній послідовності. Наявність ланцюжка, що складається із поєднаних послідовно резистора 3 і конденсатора 4, підключеного до шини живлячої напруги +Е, при включенні джерела живлення протягом деякого проміжку часу формує рівень логічного 0 на входах елементів І 6 та І 7, забезпечуючи формування рівня логічного 0 на їхніх виходах, приєднаних до входів R асинхронної установки в нульовий стан тригерів 5, 9 і лічильника 1. Після закінчення перехідного процесу, пов'язаного з включенням джерела живлення тригери 5, 9 і лічильник 1 переходять в нульовий стан, формуючи рівень логічного нуля на виходах Q, Q1тригерів 5, 9 і на виході переповнювання Р4 лічи 62657 6 льника 1, що веде до формування рівня логічного нуля на виході елемента АБО 8, вихід якого з'єднаний зі входом елемента І 7, що забезпечує підтвердження (блокування) рівня логічного нуля на його виході, і по закінченню перехідного процесу, пов'язаного із зарядом конденсатора 5, що забезпечує рівень логічного нуля на входах R асинхронної установки в нульовий стан лічильника 1 і Dтригера 9. Оскільки режим асинхронної установки в нульовий стан має пріоритет по відношенню до всіх останніх режимів, то до тих пір, поки на вході елемента І 7 (а отже і на його виході) зберігатиметься рівень логічного нуля, нульовий стан лічильника 1 і D-тригера 9 залишатиметься незмінним. Під час вступу імпульсу запуску (Start) на тактуючий вхід С D-тригера 5 по його фронту тригер переходить в одиничний стан (Q = 1), формуючи рівень логічної одиниці на виході елемента АБО 8, а отже на вході та виході елемента І 7, що забезпечує рівень логічної одиниці на входах R лічильників 1 і D-тригера 9, знімаючи блокування. Нульове значення сигналу з виходу переповнювання Р4 лічильника 1 поступає на вхід елемента АБО 2, а з виходу Q1 на другий вхід елемента АБО 2, готуючи лічильник 1 до прийому інформації з входів D0 - D3. Під час вступу першого (після вступу імпульсу запуску) тактуючого імпульсу С по його фронту відбувається паралельне завантаження лічильника 1 значеннями сигналів, що подаються на відповідні входи D0 - D3, тобто лічильник 1 переходить у стан В. D-тригер 9 переходить в одиничний стан. В результаті цього переходу сигнал на виході переповнювання Р4 лічильника 1, що дорівнює рівню логічної 1, поступає на вхід елемента АБО 2, забороняє паралельне завантаження лічильника 1. Одиничний сигнал Q1 з виходу тригера 9 подається на вхід дозволу рахування Р0 лічильника 1, забороняє режим рахування. Під час вступу другого тактового імпульсу С відбувається перехід Dтригера 9 в нульовий стан, а стан лічильника 1 залишатися незмінним (рівним В). Під час вступу наступного тактового імпульсу С відбувається перехід тригера 9 в одиничний стан, а вміст лічильника 1 зменшуватиметься на одиницю. Надалі усі процеси повторюються до тих пір, поки вміст лічильника 1 і стан тригера 9 не стануть рівними 0, тобто формувач повернеться у вихідний стан. Таким чином, після закінчення перехідного процесу, пов'язаного з вступом імпульсу запуску (Start) на тактовий вхід С тригера 5 і зняттям блокування, під час вступу на вхід С формувача періодичної послідовності імпульсів з періодом Т на виході Q1 тригера 9 та елемента І 10 генерується одиночна пачка імпульсів часові параметри яких tи = tп = T. Кількість імпульсів, сформованих на виході елемента І 10 равно N, на виході D-тригера 9, равно N+1. На фіг. 2 приведений графік переходів формувача, що складається з двох кілець (верхнє кільце - графік переходів лічильника 1, нижнє кільце графік переходів тригера 9) із загальною вершиною, відповідною нульовому стану лічильника 1 і тригера 9, та епюри, що ілюструють роботу, для варіанту налагодження N = 4. 7 На відміну від відомого пристрою наявність тільки одного лічильника і однієї шини настроювання на заданий режим дозволило спростити структуру формувача і конструкцію його вхідних 62657 8 пристроїв, технологію виготовлення і знизити вартість, крім того, формування одиночної пачки з переналагоджувальною кількістю імпульсів розширює область його застосування. 9 Комп’ютерна верстка Л.Литвиненко 62657 Підписне 10 Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
