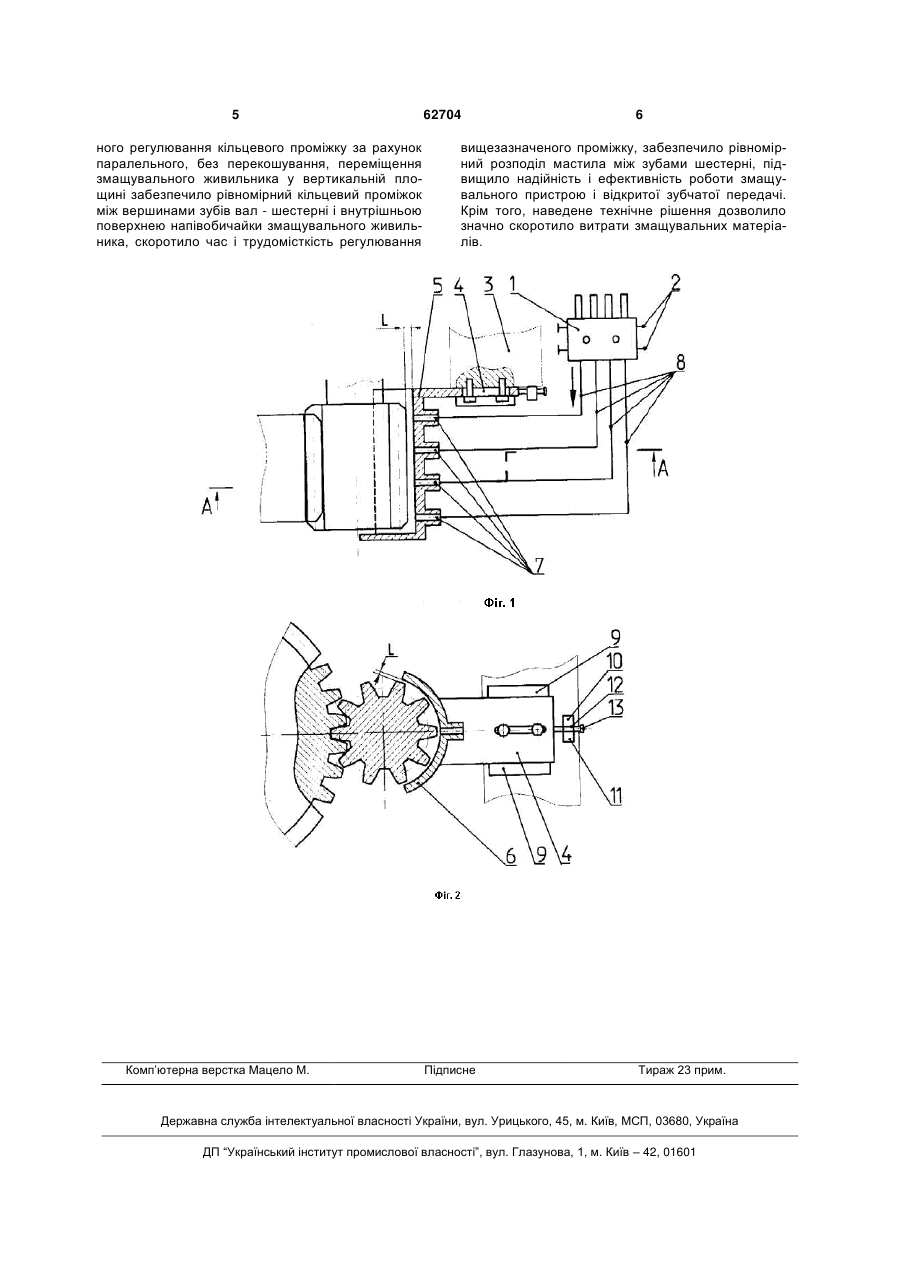

Пристрій для змащування пластичними мастилами зубчатої передачі

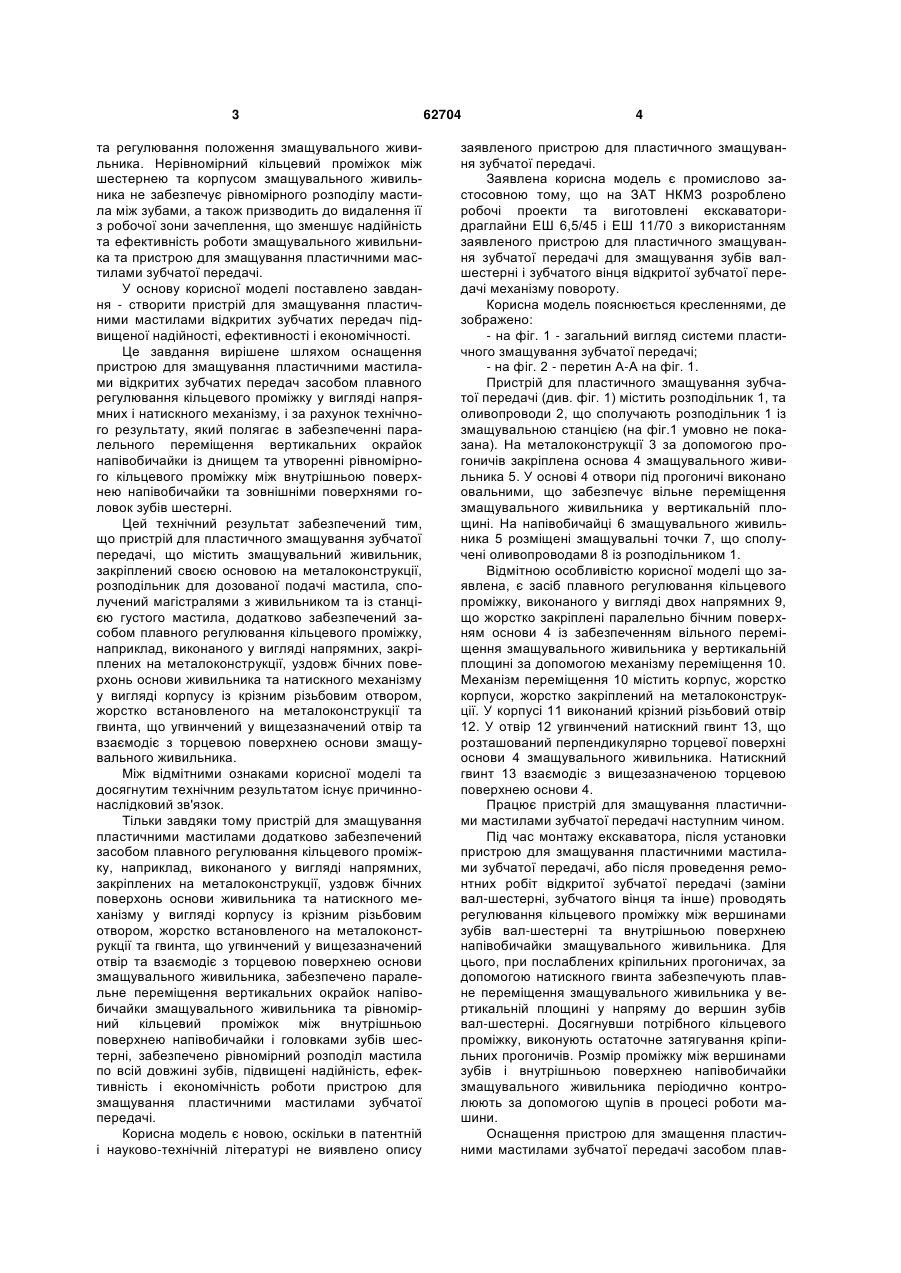

Пристрій для змащування пластичними мастилами зубчатої передачі, що містить змащувальний живильник, закріплений своєю основою на металоконструкції, розподільник для дозованої 3 та регулювання положення змащувального живильника. Нерівномірний кільцевий проміжок між шестернею та корпусом змащувального живильника не забезпечує рівномірного розподілу мастила між зубами, а також призводить до видалення її з робочої зони зачеплення, що зменшує надійність та ефективність роботи змащувального живильника та пристрою для змащування пластичними мастилами зубчатої передачі. У основу корисної моделі поставлено завдання - створити пристрій для змащування пластичними мастилами відкритих зубчатих передач підвищеної надійності, ефективності і економічності. Це завдання вирішене шляхом оснащення пристрою для змащування пластичними мастилами відкритих зубчатих передач засобом плавного регулювання кільцевого проміжку у вигляді напрямних і натискного механізму, і за рахунок технічного результату, який полягає в забезпеченні паралельного переміщення вертикальних окрайок напівобичайки із днищем та утворенні рівномірного кільцевого проміжку між внутрішньою поверхнею напівобичайки та зовнішніми поверхнями головок зубів шестерні. Цей технічний результат забезпечений тим, що пристрій для пластичного змащування зубчатої передачі, що містить змащувальний живильник, закріплений своєю основою на металоконструкції, розподільник для дозованої подачі мастила, сполучений магістралями з живильником та із станцією густого мастила, додатково забезпечений засобом плавного регулювання кільцевого проміжку, наприклад, виконаного у вигляді напрямних, закріплених на металоконструкції, уздовж бічних поверхонь основи живильника та натискного механізму у вигляді корпусу із крізним різьбовим отвором, жорстко встановленого на металоконструкції та гвинта, що угвинчений у вищезазначений отвір та взаємодіє з торцевою поверхнею основи змащувального живильника. Між відмітними ознаками корисної моделі та досягнутим технічним результатом існує причиннонаслідковий зв'язок. Тільки завдяки тому пристрій для змащування пластичними мастилами додатково забезпечений засобом плавного регулювання кільцевого проміжку, наприклад, виконаного у вигляді напрямних, закріплених на металоконструкції, уздовж бічних поверхонь основи живильника та натискного механізму у вигляді корпусу із крізним різьбовим отвором, жорстко встановленого на металоконструкції та гвинта, що угвинчений у вищезазначений отвір та взаємодіє з торцевою поверхнею основи змащувального живильника, забезпечено паралельне переміщення вертикальних окрайок напівобичайки змащувального живильника та рівномірний кільцевий проміжок між внутрішньою поверхнею напівобичайки і головками зубів шестерні, забезпечено рівномірний розподіл мастила по всій довжині зубів, підвищені надійність, ефективність і економічність роботи пристрою для змащування пластичними мастилами зубчатої передачі. Корисна модель є новою, оскільки в патентній і науково-технічній літературі не виявлено опису 62704 4 заявленого пристрою для пластичного змащування зубчатої передачі. Заявлена корисна модель є промислово застосовною тому, що на ЗАТ НКМЗ розроблено робочі проекти та виготовлені екскаваторидраглайни ЕШ 6,5/45 і ЕШ 11/70 з використанням заявленого пристрою для пластичного змащування зубчатої передачі для змащування зубів валшестерні і зубчатого вінця відкритої зубчатої передачі механізму повороту. Корисна модель пояснюється кресленнями, де зображено: - на фіг. 1 - загальний вигляд системи пластичного змащування зубчатої передачі; - на фіг. 2 - перетин А-А на фіг. 1. Пристрій для пластичного змащування зубчатої передачі (див. фіг. 1) містить розподільник 1, та оливопроводи 2, що сполучають розподільник 1 із змащувальною станцією (на фіг.1 умовно не показана). На металоконструкції 3 за допомогою прогоничів закріплена основа 4 змащувального живильника 5. У основі 4 отвори під прогоничі виконано овальними, що забезпечує вільне переміщення змащувального живильника у вертикальній площині. На напівобичайці 6 змащувального живильника 5 розміщені змащувальні точки 7, що сполучені оливопроводами 8 із розподільником 1. Відмітною особливістю корисної моделі що заявлена, є засіб плавного регулювання кільцевого проміжку, виконаного у вигляді двох напрямних 9, що жорстко закріплені паралельно бічним поверхням основи 4 із забезпеченням вільного переміщення змащувального живильника у вертикальній площині за допомогою механізму переміщення 10. Механізм переміщення 10 містить корпус, жорстко корпуси, жорстко закріплений на металоконструкції. У корпусі 11 виконаний крізний різьбовий отвір 12. У отвір 12 угвинчений натискний гвинт 13, що розташований перпендикулярно торцевої поверхні основи 4 змащувального живильника. Натискний гвинт 13 взаємодіє з вищезазначеною торцевою поверхнею основи 4. Працює пристрій для змащування пластичними мастилами зубчатої передачі наступним чином. Під час монтажу екскаватора, після установки пристрою для змащування пластичними мастилами зубчатої передачі, або після проведення ремонтних робіт відкритої зубчатої передачі (заміни вал-шестерні, зубчатого вінця та інше) проводять регулювання кільцевого проміжку між вершинами зубів вал-шестерні та внутрішньою поверхнею напівобичайки змащувального живильника. Для цього, при послаблених кріпильних прогоничах, за допомогою натискного гвинта забезпечують плавне переміщення змащувального живильника у вертикальній площині у напряму до вершин зубів вал-шестерні. Досягнувши потрібного кільцевого проміжку, виконують остаточне затягування кріпильних прогоничів. Розмір проміжку між вершинами зубів і внутрішньою поверхнею напівобичайки змащувального живильника періодично контролюють за допомогою щупів в процесі роботи машини. Оснащення пристрою для змащення пластичними мастилами зубчатої передачі засобом плав 5 ного регулювання кільцевого проміжку за рахунок паралельного, без перекошування, переміщення змащувального живильника у вертикальній площині забезпечило рівномірний кільцевий проміжок між вершинами зубів вал - шестерні і внутрішньою поверхнею напівобичайки змащувального живильника, скоротило час і трудомісткість регулювання Комп’ютерна верстка Мацело М. 62704 6 вищезазначеного проміжку, забезпечило рівномірний розподіл мастила між зубами шестерні, підвищило надійність і ефективність роботи змащувального пристрою і відкритої зубчатої передачі. Крім того, наведене технічне рішення дозволило значно скоротило витрати змащувальних матеріалів. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
