Струмовідвід для електрода свинцево-кислотного акумулятора

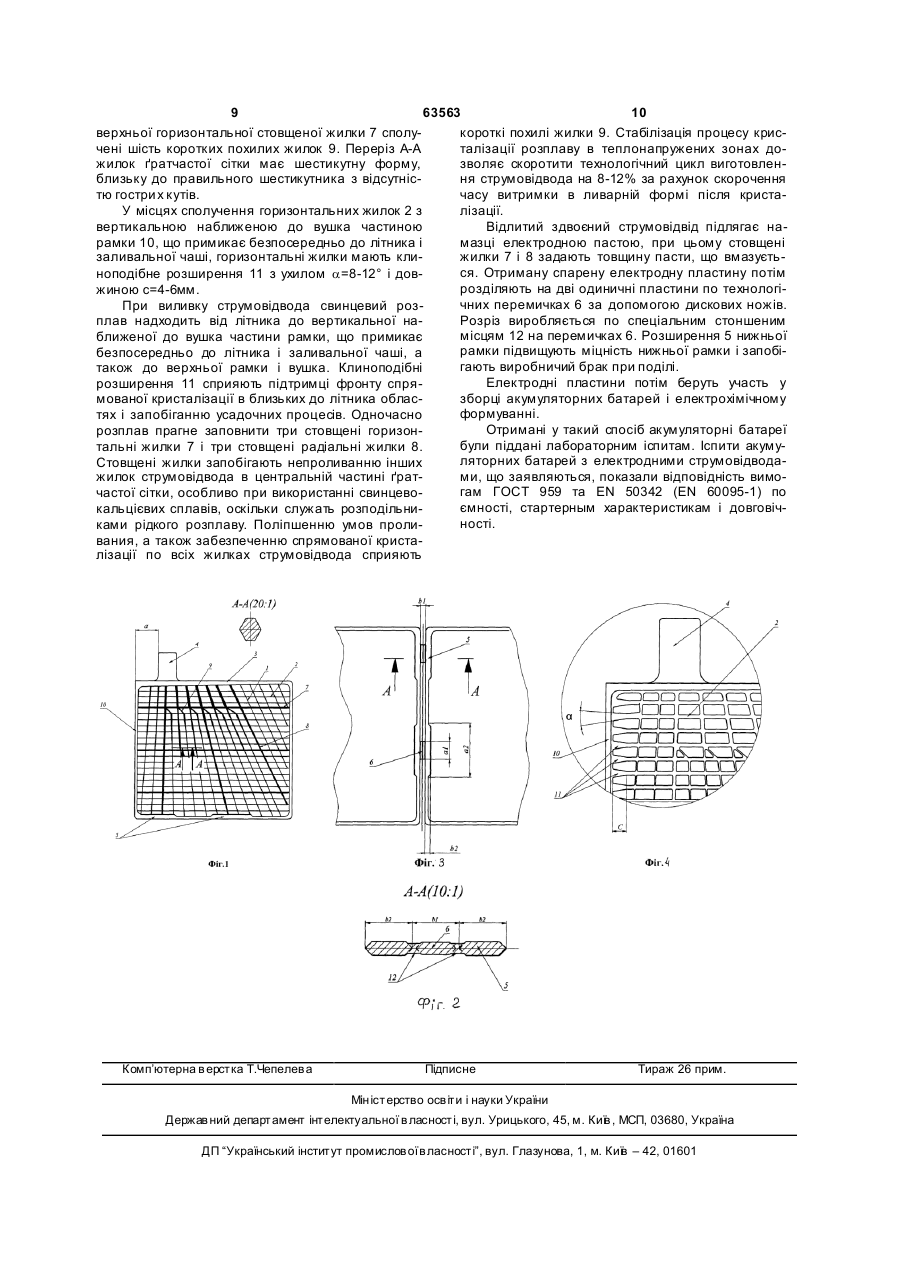

Струмовідвід для електрода свинцевокислотного акумулятора, що являє собою ґратчасту сітку з негоризонтальних жилок змінного перерізу і горизонтальних жилок, розташованих усередині рамки змінної ширини, у верхній частині рамки виконано вушко, який відрізняється тим, що негоризонтальні жилки радіально спрямовані до вушка, переріз радіальних жилок збільшується по напрямку від рамки до вушка в 1,3-1,4 рази, сітка зміцнена трьома стовщеними горизонтальними і трьома стовщеними радіальними жилками, рівномірно розподіленими по полю сітки, у місцях сполучення горизонтальних жилок з вертикальною наближеною до вушка частиною рамки горизонтальні жилки мають клиноподібне розширення з ухилом 8-12° і довжиною 4-6мм, ширина верхньої частини рамки в напрямку вушка збільшується в 1,51,6 рази, вушко розташоване на відстані 18-24мм від кута рамки, нижня рамка має два розширення довжиною 33-40мм, шириною 3,5-4,5мм. Винахід відноситься до електротехніки, а саме - до виробництва свинцево-кислотних акумуляторних батарей і може знайти використання при їхньому виготовленні. В акумуляторах струмовідвід виконує дві найважливіші функції: струмознімача і несущої основи для активної маси електрода. З одного боку, матеріал струмовідвода безпосередньо не бере участі у зарядно-розрядних процесах, що відбуваються в активній масі й електроліті, тому зменшення маси струмовідвода веде до збільшення питомої енергії акумулятора й акумуляторної батареї. З іншого боку, струмовідвід повинний забезпечувати підведення і відвід електричного струму з мінімальними омічними втратами, а також надійне утримання активної маси протягом усього терміну служби акумуляторної батареї в умовах дії факторів, що поступово руйнують електроди. Таким чином, із самого початку струмовідвід задає технічне протиріччя між вимогою високої питомої енергії і ви могою високої надійності електродів акумуляторних батарей. Це особливо актуально для позитивних електродів свинцево-кислотних батарей, оскільки електропровідність активної маси позитивних електродів (діоксиду свинцю) значно менше електропровідності активної маси негативних (губчатого свинцю), а також тому, що позитивні електроди в більшій мірі піддаються руйнуванню, ніж негативні. Останнім часом вимоги до струмовідводів підвищилися у зв'язку з використанням необслуговуваних герметизованих (з рекомбінацією газів) акумуляторних батарей, а також з підвищенням середніх робочих температур, при яких експлуатуються батареї в сучасних транспортних засобах. Використовувані раніше і дотепер свинцевосурм'янисті сплави відрізняються добрими ливарними властивостями і дозволяють відливати струмовідводи досить складної конструкції та малої товщини. Такі струмовідводи дозволяють досягти UA (11) 63563 (13) (21) 2003054091 (22) 06.05.2003 (24) 15.02.2007 (46) 15.02.2007, Бюл. № 2, 2007 р. (72) Дзензерський Віктор Олександрович, Скосар Юрій Іванович, Бурилов Сергій Володимирович, Незнанов Ми хайло Андрійович, Пономаренко Руслан Миколайович, Скосар Вячеслав Юрійович (73) Дзензерський Віктор Олександрович, Скосар Юрій Іванович, Бурилов Сергій Володимирович, Незнанов Ми хайло Андрійович, Пономаренко Руслан Миколайович, Скосар Вячеслав Юрійович (56) SU 546963, 14.03.1994 RU 2127930, C1, 20.03.1999 US 5582936, A, 10.12.1996 US 9298350, A, 29.03.1994 GB 769404, 06.03.1957 SU 242994, 23.09.1969 SU 375716, 01.06.1973 GB 1482767, 21.12.1973 CA 958766, 03.12.1974 JP 59058757, 04.04.1984 C2 2 (19) 1 3 63563 4 високої питомої енергії акумуляторної батареї, змінного перерізу, розташованих усередині рамки однак вони непридатні для використання в необпостійної ширини. Переріз жилок струмовідвода слуговуваних герметизованих батареях, тому що має форму ромба або кола і зменшується в нанаявність сурми приведе до підвищеного газовидіпрямку від рамки до центра, де складає 0,98-0,49 лення і саморозряду, а позитивні струмовідводи від товщини рамки. У верхній частині рамки в куті до того ж швидко руйнуються від корозії в умовах знаходиться вушко, у нижній частині рамки знахопідвищених робочих температур. Застосовувані в дяться ніжки [Патент №2127930 Росія, МПК6 сучасних необслуговуваних батареях свинцевоΗ0144/72, 10/12, 1999р.]. У порівнянні з приведекальцієві сплави дозволяють різко знизити газовиними вище аналогами перевагою такого струмовіділення і саморозряд, а також збільшити корозійну двода є деяке збільшення питомої енергії акумустійкість позитивних струмовідводів, але вони відлятора за рахунок зменшення витрати свинцю і різняються зниженими ливарними властивостями, збільшення кількості активної маси в центрі електщо накладає істотні обмеження на конструкцію рода. Однак у цілому зазначеному стр умовідвода струмовідводів і вимагає збільшення їхньої товщипритаманні такі ж недоліки, що і для аналогів, нани, а це зменшує питому енергію акумуляторної ведених вище. Крім того, запропоноване зменбатареї. Таким чиж-м, у сучасних необслуговувашення перерізу жилок у центрі струмовідвода приних герметизованих акумуляторних батареях і це зводить до додаткових омічних втрат і до більш гостро виявляється технічне протиріччя між посилення неоднорідності розподілу стр уму по вимогою високої питомої енергії і вимогою високої висоті електрода з усіма негативними наслідками, надійності електродів. що випливають. Відомий струмовідвід для електрода свинцеВідомий струмовідвід для електрода свинцево-кислотного акумулятора, що являє собою ґратво-кислотного акумулятора, що являє собою ґратчасту сітку з вертикальних і горизонтальних жилок часту сітк у з різноспрямованих жилок змінного постійного перерізу, розташованих усередині рамперерізу, розташованих усередині рамки змінної ки постійної ширини. Переріз жилок струмовідвода ширини. Переріз жилок струмовідвода має форму має форму квадрата, ромба чи трапеції. У верхній квадрата, ромба або кола і збільшується в напрячастині рамки в куті знаходиться вушко, що слумку від нижньої рамки до верхньої рамки, і зменжить для з'єднання електродів в електродний шується в напрямку до бічних рамок. У верхній блок; у нижній частині рамки розташовані ніжки, частині рамки в куті знаходиться вушко, у напрямякими електрод спирається на дно моноблока ку якого верхня рамка розширюється; у нижній [Стартерные аккумуляторные батареи: Устройстчастині рамки знаходяться ніжки [Патент во, эксплуатация и ремонт / М.А.Дасоян, №5582936 США, МПК6 Η01Μ4/74, 1996p.]. ПереваН.И.Курзуков, О.С.Тютрюмов, В.М.Ягнятинский. гою такого струмовідвода є більш раціональна М: Транспорт, 1991. -С.25-26]. Недоліками такого конструкція, що дозволяє знизити омічні втрати, струмовідвода є нераціональне розташування особливо при стартерних розрядах, а також піджилок, величина і форма їхнього перерізу, а також вищити коефіцієнт використання активної маси за нераціональне розміщення вушка, що призводить рахунок зменшення її кількості на ділянках з мінідо підвищених омічних втрат і підвищеного спамальним струмом. Це призводить до деякого збідання напруги, особливо при стартерних розряльшення питомої енергії акумулятора. Недоліками дах. Найбільше спадання напруги в такій конструтакого струмовідвода є складний різноспрямовакції відбувається у верхній частині струмовідвода, ний візерунок жилок і нераціональне розміщення поблизу вушка. Підвищені омічні втрат я в струмовушка, що не дозволяє повною мірою вирішити відводі призводять до збільшення неоднорідності задачу зниження омічних втрат і одержання більш розподілу струм} по висоті електрода. А це, у свою однорідного розподілу струму по висоті електрода. чергу, створює умови для локального глибокого Крім того, складний різноспрямований візерунок розряду у верхній частині електродів (особливо жилок струмовідвода накладає істотні обмеження при стартерних розрядах), зменшенню коефіцієнта на властивості використовуваних для виливки використання активної маси (особливо в нижній свинцевих сплавів. Наприклад, використання частині електродів). Усе це зменшує питому енерсвинцево-кальцієвих сплавів, що відрізняються гію акумулятора і скорочує його довговічність. Ще зниженими ливарними властивостями, призводить одним недоліком зазначеного струмовідвода є те, до росту виробничого браку. А це значить, d о для що він підданий підвищеній корозії, особливо у сучасних необслуговуваних герметизованих (з верхній своїй частині, де найбільша нерівноміррекомбінацією газів) акумуляторних батарей заність розподілу електричного струму і потенціалу. стосування запропонованого струмовідвода буде Виготовлення струмовідвода зі свинцевонеефективним і вести до збільшення матеріальних кальцієвого сплаву трохи зменшує корозію, але не втрат і претензій від споживачів. вирішує проблему, обумовлену нераціональною Відомий струмовідвід для електрода свинцеконструкцією струмовідвода. во-кислотного акумулятора, що являє собою ґратСтрумовідвід, у якому вертикальні жилки замічасту сі тку з радіальних та горизонтальних жилок нені похилими [див. там же], хоча і характеризупостійного перерізу, розташованих усередині рамється трохи меншими омічними втратами, однак ки постійної ширини. Переріз жилок струмовідвода принципово нічим не відрізняється від зазначеного має форму квадрата, ромба або трапеції. У верхвище і має такі ж недоліки. ній частині рамки на відстані 30-35мм від кута знаВідомий струмовідвід для електрода свинцеходиться вушко, приблизно убік якого спрямовані во-кислотного акумулятора, що являє собою ґратрадіальні жилки; у нижній частині рамки розташочасту сітку з вертикальних і горизонтальних жилок вані ніжки. Струмовідвід виготовлено зі свинцево 5 63563 6 кальцієвого сплаву з додаванням інших металів водів часто відбувається порушення спрямованої [Патент №5298350 США, МПК5 Η01Μ4/68, 1992p.]. кристалізації по всіх рамках та жилках струмовідДостоїнством такого струмовідвода є використанвода, що породжує усадочні процеси, додаткові ня свинцево-кальцієвих сплавів, що дозволяє задефекти і напруження в конструкції. Це змушує стосовувати стр умовідвід для необслуговуваних також подовжувати час витримки в ливарній формі герметизованих акумуляторних батарей. Іншим після кристалізації. Найбільш уразливими місцями достоїнством запропонованого струмовідвода є є: місце сполучення вушка з верхньою рамко)), зміщення вушка на відстань 30-35мм від кута рамособливо коли вушко занадто віддалене від кута ки і наявність радіальних жилок, спрямованих прирамки; місця сполучені я ніжок з нижньою рамкою; близно убік вушка, що дозволяє знизити омічні місця сполучення жилок з рамками. Особливо це втрати в стр умовідводі і підвищити потужність актуально при використанні прототипу в герметиакумуляторної батареї при стартерних розрядах. зованих (з рекомбінацією газів) акумуляторних Недоліком запропонованого струмовідвода є побатареях. Свинцево-кальцієві сплави, яким притастійна величина перерізу жилок, що обмежує манна низька рідиннотекучість, значно підсилюють ефект зниження омічних втрат і не дозволяє підці недоліки, що може навіть призводити до непровищити коефіцієнт використання активної маси. ливанню жилок струмовідвода в центральній часКрім того, використовувані для виливка струмовідтині ґратчастої сітки. вода свинцево-кальцієві сплави призводять до Крім того, прототип має один загальний із усіхарактерних обмежень на мінімальну товщину ма зазначеними вище аналогами недолік - низьку жилок і рамки, що обмежує питому енергію акумуміцність струмовідвода поблизу ніжок, розташовалятора. них у нижній частині рамки. Існуючі на даний час Найбільш близьким технічним рішенням, узятехнології виготовлення струмовідводів і електротим як прототип, є струмовідвід для електрода дів передбачають поділ намазаних електродів на свинцево-кислотного акумулятора, що являє соокремі, одиничні. При цьому поділ виконується між бою ґратчасту сітку з похилих жилок змінного песпареними ніжками. У результаті цієї операції вирерізу і горизонтальних жилок, розташованих усеникають деформації нижньої рамки, а також задиредині рамки змінної ширини. Переріз жилок рки на ніжках, здатні пошкодити сепаратор. Більш струмовідвода має форму квадрата, ромба або досконалий спосіб поділу спарених електродів за трапеції, причому переріз похилих жилок збільшудопомогою дискових ножів, що дозволяє цілком ється по напрямку від рамки до вушка в 1,5 рази. У усун ути ніжки і задирки, все одно не виключає деверхній частині рамки на відстані 35-38мм від кута формацій нижньої рамки і порушення суцільності знаходиться вушко, що служить для з'єднання активної маси. Це збільшує виробничий брак елекелектродів в електродний блок; у нижній частині тродів, знижує довговічність і стійкість електрода рамки розміщені ніжки, якими електрод спирається до вібрацій та ударів. на дно моноблока. Ширина нижньої рамки зменВ основу винаходу поставлена задача підвишена в 1,5 рази, а ширина вертикальної віддалещення надійності і стійкості електрода до вібрацій і ної від вушка рамки зменшена в 1,2-1,3 рази у поударів за умови збереження його високої питомої рівнянні з іншими рамками [Ягнятинский В.М., енергії за рахунок збільшення міцності струмовідЛужин В.К., Львова В.И. Распределение падения вода, задача зменшення виробничого браку вигонапряжения и плотности тока по поверхности элетовлення струмовідводів і електродів, а також зактрода свинцового аккумулятора./ Исследования в дача підвищення продуктивності виготовлення области электрических аккумуляторов. Сборник струмовідводів. научн. тр удов. Л.: Энергоатомиздат, 1988. -С.15Поставлена задача вирішується тим, що в 23.]. Достоїнством стр умовідвода-прототипу є струмовідводі для електрода свинцево-кислотного зміщення вушка на відстань 35-38мм від кута рамакумулятора, що являє собою ґратчасту сітк у з ки і наявність похилих жилок, спрямованих убік негоризонтальних жилок змінного перерізу і горицього кута рамки, що дозволяє знизити омічні зонтальних жилок, розташованих усередині рамки втрати в стр умовідводі і підвищити потужність змінної ширини, у вер хній частині рамки знахоакумуляторної батареї при стартерних розрядах. диться вушко, відповідно до винаходу, негоризонЗниженню омічних втрат сприяє і перемінний петальні жилки є радіальними, спрямованими до реріз похилих жилок, що збільшується убік вушка, вушка, переріз радіальних жиле к збільшується по де відбувається найбільше спадання напруги. Крім напрямку від рамки до вушка в 1,3-1,4 рази, сітка того, струмовідвід-прототип дозволяє знизити визміцнена трьома стовщеними горизонтальними і трату матеріалу на своє виготовлення і підвищити трьома стовщеними радіальними жилками, рівнокоефіцієнт використання активної маси електрода мірно розподіленими по полю сітки, у місцях споза рахунок зменшення ширини нижньої рамки і лучення горизонтальних жилок з вертикальною вертикальної віддаленої від вушка рамки. У ренаближеною до вушка частиною рамки, горизонзультаті досягається більша, ніж в аналогів питома тальні жилки мають клиноподібне розширення з енергія акумулятора і менші, ніж в аналогів омічні ухилом 8-12° і довжиною 4-6мм, ширина верхньої втрати. частини рамки в напрямку вушка збільшується в Проте, струмовідвід-прототип не вільний від 1,5-1,6 рази, вушко розташоване на відстані 18недоліків, що усе ще призводять до високих виро24мм від кута рамки, нижня рамка має два розшибничих показників браку виливок, низької продукрення довжиною 33-40мм, шириною 3,5-4,5мм. тивності виготовлення струмовідводів, а також Відкриємо сутність заявленого технічного різнижують надійність електродів та стійкість їх до шення. Наявність радіальних жилок, спрямованих вібрацій та ударів. При виливку тонких струмовіддо вушка, переріз яких збільшується в цьому на 7 63563 8 прямку в 1,3-1,4 рази, дозволяє знизити омічні афективно протистояти корозії, що починається в втрати в стр умовідводі і підвищити потужність області підвищених механічних напружностей і акумуляторної батареї при стартерних розрядах. підвищених концентрацій дефектів поблизу гостНа відміну від прототипу, де використовуються рих граней жилок (гострих кутів перерізу жилок). похилі жилки, радіальні жилки більш ефективні Нижня рамка поблизу ніжок має два розшидля цілей зниження електроопору за рахунок свого рення довжиною 33-40мм, шириною 3,5-4,5мм. більш раціонального напрямку - напрямку до вушПеред поділом спарених електродів до цих розка. Це призводить до деякого вирівнювання розширень безпосередньо сполучені технологічні пеподілу струму по висоті електрода. Цим обумовремички, що з'єднують спарені електроди. Технолено і те, що оптимальним збільшенням перерізу логічні перемички мають довжину в 2,8-3,2 рази радіальних жилок убік вушка є 1,3-1,4, замість 1,5 меншу, ніж довжина розширень, і ширину 0,8-1,2 у прототипі. Менше, ніж у 1,3 рази збільшення певід ширини розширень. Наявність двох розширень рерізу неефективно для зниження омічних втрат. дозволяє підвищити міцність нижньої рамки і заБільше, ніж у 1,4 рази збільшення перерізу припобігти виробничий брак при поділі спарених елекзводить до перевитрати матеріалу і зниженню питродів: деформацію нижньої рамки, порушення томої енергії електрода. суцільності активної маси. Зазначені вище розміри Метою зниження омічних втрат і вирівнювання розширень нижньої рамки підібрані емпірично з розподілу струму по висоті електрода служать розумінь досягнення достатньої міцності при мінірозширення верхньої частини рамки в напрямку мальних витратах матеріалу. Менші розміри розвушка в 1,5-1,6 рази і розташування вушка на відширень знижують ефективність зміцнення струмостані 18-24мм від кута рамки. Зазначені параметри відвода, великі розміри призводять до визначені емпірично. Менше, ніж у 1,5 рази розперевитрати матеріалу. Запобіганню виробничого ширення верхньої частини рамки до вушка, а табраку при поділі спарених електродів сприяють кож менший, ніж на 18мм зміщення вушка від кута, також приведені вище відносини розмірів розшинедостатні для зниження омічних втрат у струморень і розмірів технологічних перемичок, а також відводі. Більше, ніж у 1,6 рази розширення верхнаявність на технологічних перемичках спеціальньої частини рамки до вушка призводить до перених потоншених місць - міток для поділу. витрати матеріалу. Більший, ніж на 24мм зміщення Лінійні розміри комірок ґратчастої сітки, тобто вушка від кута може привести до утворення деферозміри порожніх зон комірок обмежені в межах 6ктів усадочного походження в місці сполучення 12мм. При розмірах більших, ніж 12мм відбуваєтьвушка з рамкою, особливо при використанні свинся підвищене випадання пасти, а потім і випаданцево-кальцієвих сплавів. По цій же причині товщиня активної маси з комірок. Це зменшує довговічна вушка робиться на 10-20% меншої, ніж товщина ність електродів і стійкість до вібрацій і ударів. При верхньої рамки. розмірах менших, ніж 6 мм може відбуватися неУ місцях сполучення горизонтальних жилок з промазування комірок пастою, що також знижує вертикальною наближеною до вушка частиною довговічність і питому енергію електродів. рамки, що примикає безпосередньо до літника і Запропоноване технічне рішення може бути заливальної чаші, горизонтальні жилки мають кливикористане на підприємствах з виробництва ноподібне розширення з ухилом 8-12 і довжиною свинцево-кислотних акумуляторів та акумулятор4-6мм. Це сприяє підтримці фронту спрямованої них батарей, насамперед - у виробництві герметикристалізації в ци х близьких до літника областях і зованих (з рекомбінацією газів) акумуляторних запобіганню усадочних процесів. Ґратчаста сітка батарей. струмовідвода зміцнена трьома стовщеними гориНа Фіг.1 приведений загальний вид одиничнозонтальними і трьома стовщеними радіальними го струмовідвода, а також вид перерізу радіальних жилками, рівномірно розподіленими по полю сітки. і горизонтальних жилок. На Фіг.2, показане з'єдКрім функції збільшення міцності струмовідвода, ці нання спарених електродів, а також переріз розстовщені жилки задають товщин у пасти, що вмаширень нижньої рамки і технологічних перемичок. зується при виготовленні електродних пластин і На Фіг.4 укрупненим планом показане сполучення зменшують електроопір струмовідвода. Стовщені горизонтальних жилок з вертикальною наближежилки також запобігають непроливанню інших жиною до вушка частиною рамки, а також клиноподілок струмовідвода в центральній частині ґратчасбні розширення горизонтальних жилок. тої сітки при використанні свинцево-кальцієвих Струмовідвід являє собою ґратчасту сітку з сплавів, оскільки служать розподільниками рідкого радіальних жилок 1 і горизонтальних жилок 2, розрозплаву. По цій же причині, а також для забезпеташованих усередині рамки 3. Переріз радіальних чення спрямованої кристалізації до самої верхньої жилок 1 збільшується в 1,3-1,4 рази в напрямку до горизонтальної стовщеної жилки сполучені короткі вушка 4. Верхня частина рамки 3 розширюється в похилі жилки в кількості 6-10 шт. Спрямована кри1,5-1,6 рази в напрямку до вушка 4. Вушко 4 розсталізація розплаву дозволяє скоротити технологіташоване на відстані а=18-24мм від кута рамки. чний цикл виготовлення струмовідвода за рахунок Нижня рамка має два розширення 5. Довжина а2 і скорочення часу витримки в ливарній формі після ширина b2 розширень 5 дорівнюють: а2=33-40мм, кристалізації. b2=3,5-4,5мм. Довжина а1 та ширина b1 технологічПереріз усіх жилок ґратчастої сітки має шестиних перемичок 6 зв'язані співвідношеннями з довкутну форму, близьку до правильного шестикутнижиною і шириною розширень: а2/а1=2,8-3,2, ка з відсутністю гострих кутів, на відміну від аналоb1/b2=0,8-1,2. Ґратчаста сітка зміцнена трьома стогів і прототипу. Це дозволяє жилкам краще вщеними горизонтальними жилками 7 і трьома утримувати пасту й активну масу, а також більш стовщеними радіальними жилками 8. До самої 9 63563 10 верхньої горизонтальної стовщеної жилки 7 сполукороткі похилі жилки 9. Стабілізація процесу крисчені шість коротких похилих жилок 9. Переріз А-А талізації розплаву в теплонапружених зонах дожилок ґратчастої сітки має шестикутну форму, зволяє скоротити технологічний цикл виготовленблизьку до правильного шестикутника з відсутнісня струмовідвода на 8-12% за рахунок скорочення тю гостри х кутів. часу витримки в ливарній формі після кристаУ місцях сполучення горизонтальних жилок 2 з лізації. вертикальною наближеною до вушка частиною Відлитий здвоєний струмовідвід підлягає нарамки 10, що примикає безпосередньо до літника і мазці електродною пастою, при цьому стовщені заливальної чаші, горизонтальні жилки мають клижилки 7 і 8 задають товщину пасти, що вмазується. Отриману спарену електродну пластину потім ноподібне розширення 11 з ухилом a=8-12° і доврозділяють на дві одиничні пластини по технологіжиною с=4-6мм. чних перемичках 6 за допомогою дискових ножів. При виливку струмовідвода свинцевий розплав надходить від літника до вертикальної наРозріз виробляється по спеціальним стоншеним місцям 12 на перемичках 6. Розширення 5 нижньої ближеної до вушка частини рамки, що примикає рамки підвищують міцність нижньої рамки і запобібезпосередньо до літника і заливальної чаші, а гають виробничий брак при поділі. також до верхньої рамки і вушка. Клиноподібні Електродні пластини потім беруть участь у розширення 11 сприяють підтримці фронту спрямованої кристалізації в близьких до літника обласзборці акумуляторних батарей і електрохімічному формуванні. тях і запобіганню усадочних процесів. Одночасно Отримані у такий спосіб акумуляторні батареї розплав прагне заповнити три стовщені горизонбули піддані лабораторним іспитам. Іспити акумутальні жилки 7 і три стовщені радіальні жилки 8. ляторних батарей з електродними струмовідводаСтовщені жилки запобігають непроливанню інших жилок струмовідвода в центральній частині ґратми, що заявляються, показали відповідність вимогам ГОСТ 959 та EN 50342 (EN 60095-1) по частої сітки, особливо при використанні свинцевоємності, стартерным характеристикам і довговічкальцієвих сплавів, оскільки служать розподільниності. ками рідкого розплаву. Поліпшенню умов проливания, а також забезпеченню спрямованої кристалізації по всіх жилках струмовідвода сприяють Комп’ютерна в ерстка Т.Чепелева Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
