Оптоелектронний пристрій для вибору мінімального числа

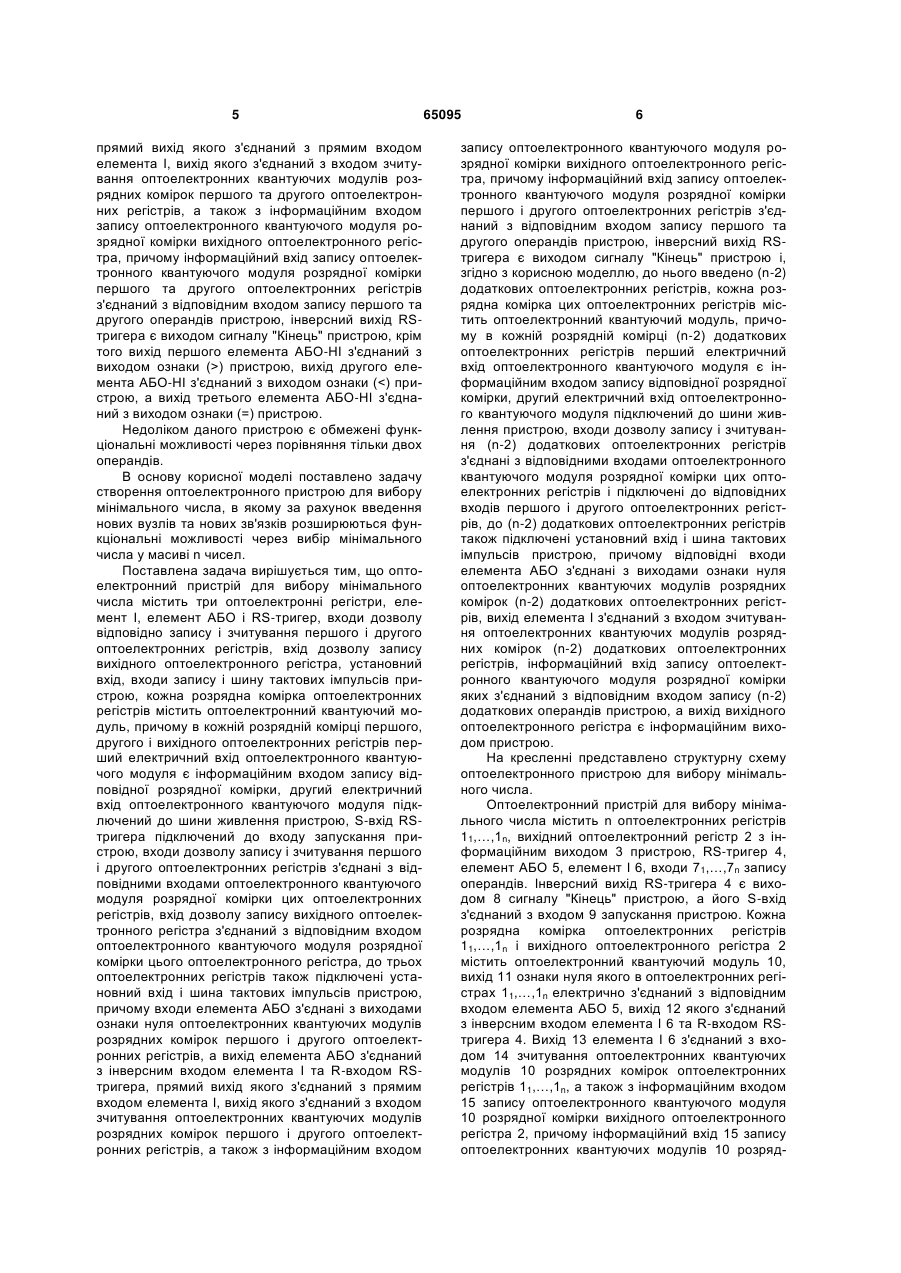

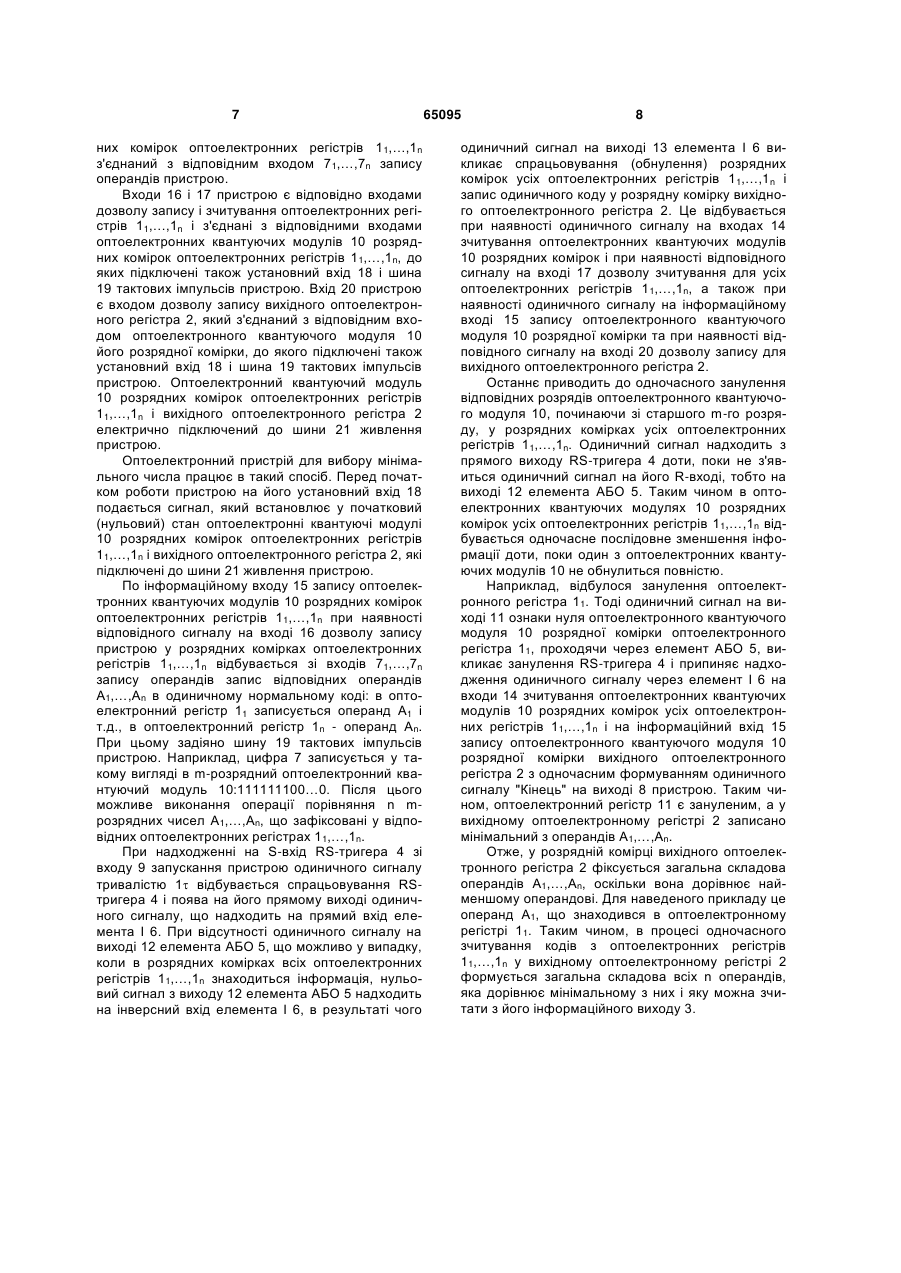

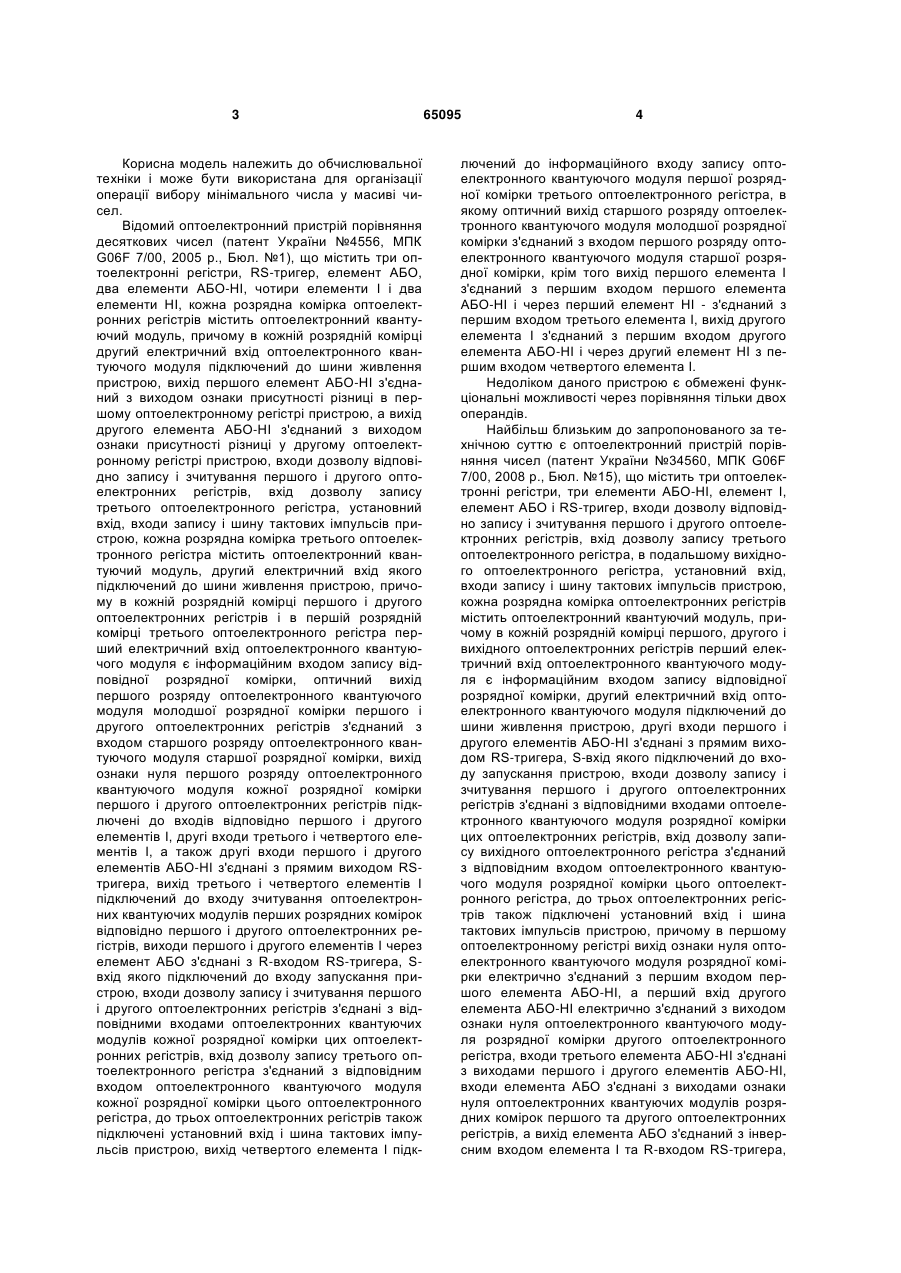

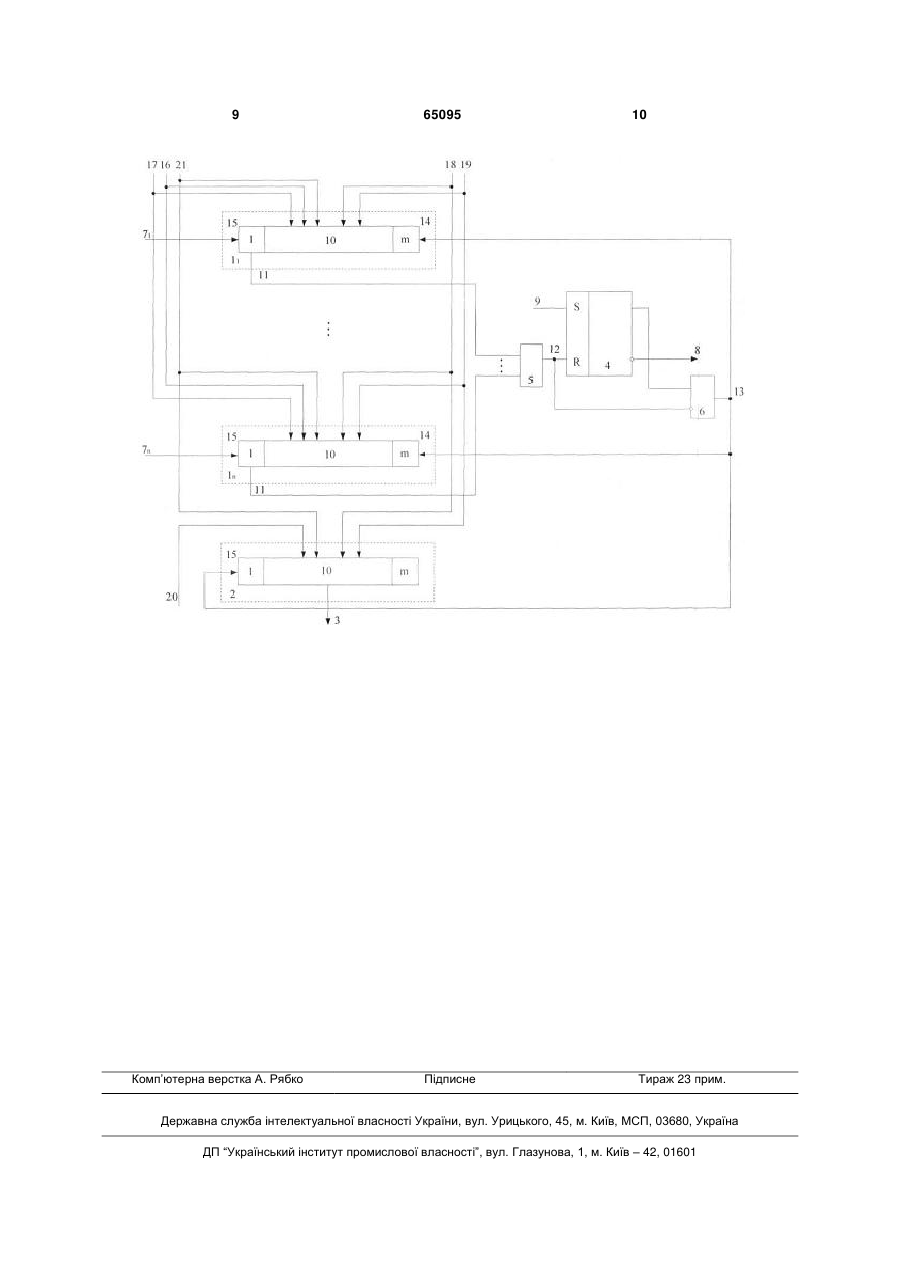

Оптоелектронний пристрій для вибору мінімального числа, що містить три оптоелектронні регістри, елемент І, елемент АБО і RS-тригер, входи дозволу відповідно запису і зчитування першого і другого оптоелектронних регістрів, вхід дозволу запису вихідного оптоелектронного регістра, установний вхід, входи запису і шину тактових імпульсів пристрою, кожна розрядна комірка оптоелектронних регістрів містить оптоелектронний квантуючий модуль, причому в кожній розрядній комірці першого, другого і вихідного оптоелектронних регістрів перший електричний вхід оптоелектронного квантуючого модуля є інформаційним входом запису відповідної розрядної комірки, другий електричний вхід оптоелектронного квантуючого модуля підключений до шини живлення пристрою, S-вхід RS-тригера підключений до входу запускання пристрою, входи дозволу запису і зчитування першого і другого оптоелектронних регістрів з'єднані з відповідними входами оптоелектронного квантуючого модуля розрядної комірки цих оптоелектронних регістрів, вхід дозволу запису вихідного оптоелектронного регістра з'єднаний з відповідним входом оптоелектронного квантуючого модуля розрядної комірки цього оптоелектронного регістра, до трьох оптоелектронних регістрів також підключені установний вхід і шина тактових імпульсів пристрою, причому входи елемента АБО з'єднані з виходами ознаки нуля оптоелектронних квантуючих модулів розрядних комірок першого і другого оптоелектронних регістрів, а вихід елемента АБО з'єднаний з інверсним входом елемента І та R-входом RS-тригера, прямий вихід якого з'єднаний з прямим входом елемента І, вихід якого 2 (19) 1 3 Корисна модель належить до обчислювальної техніки і може бути використана для організації операції вибору мінімального числа у масиві чисел. Відомий оптоелектронний пристрій порівняння десяткових чисел (патент України №4556, МПК G06F 7/00, 2005 р., Бюл. №1), що містить три оптоелектронні регістри, RS-тригер, елемент АБО, два елементи АБО-НІ, чотири елементи І і два елементи НІ, кожна розрядна комірка оптоелектронних регістрів містить оптоелектронний квантуючий модуль, причому в кожній розрядній комірці другий електричний вхід оптоелектронного квантуючого модуля підключений до шини живлення пристрою, вихід першого елемент АБО-НІ з'єднаний з виходом ознаки присутності різниці в першому оптоелектронному регістрі пристрою, а вихід другого елемента АБО-НІ з'єднаний з виходом ознаки присутності різниці у другому оптоелектронному регістрі пристрою, входи дозволу відповідно запису і зчитування першого і другого оптоелектронних регістрів, вхід дозволу запису третього оптоелектронного регістра, установний вхід, входи запису і шину тактових імпульсів пристрою, кожна розрядна комірка третього оптоелектронного регістра містить оптоелектронний квантуючий модуль, другий електричний вхід якого підключений до шини живлення пристрою, причому в кожній розрядній комірці першого і другого оптоелектронних регістрів і в першій розрядній комірці третього оптоелектронного регістра перший електричний вхід оптоелектронного квантуючого модуля є інформаційним входом запису відповідної розрядної комірки, оптичний вихід першого розряду оптоелектронного квантуючого модуля молодшої розрядної комірки першого і другого оптоелектронних регістрів з'єднаний з входом старшого розряду оптоелектронного квантуючого модуля старшої розрядної комірки, вихід ознаки нуля першого розряду оптоелектронного квантуючого модуля кожної розрядної комірки першого і другого оптоелектронних регістрів підключені до входів відповідно першого і другого елементів І, другі входи третього і четвертого елементів І, а також другі входи першого і другого елементів АБО-НІ з'єднані з прямим виходом RSтригера, вихід третього і четвертого елементів І підключений до входу зчитування оптоелектронних квантуючих модулів перших розрядних комірок відповідно першого і другого оптоелектронних регістрів, виходи першого і другого елементів І через елемент АБО з'єднані з R-входом RS-тригера, Sвхід якого підключений до входу запускання пристрою, входи дозволу запису і зчитування першого і другого оптоелектронних регістрів з'єднані з відповідними входами оптоелектронних квантуючих модулів кожної розрядної комірки цих оптоелектронних регістрів, вхід дозволу запису третього оптоелектронного регістра з'єднаний з відповідним входом оптоелектронного квантуючого модуля кожної розрядної комірки цього оптоелектронного регістра, до трьох оптоелектронних регістрів також підключені установний вхід і шина тактових імпульсів пристрою, вихід четвертого елемента І підк 65095 4 лючений до інформаційного входу запису оптоелектронного квантуючого модуля першої розрядної комірки третього оптоелектронного регістра, в якому оптичний вихід старшого розряду оптоелектронного квантуючого модуля молодшої розрядної комірки з'єднаний з входом першого розряду оптоелектронного квантуючого модуля старшої розрядної комірки, крім того вихід першого елемента І з'єднаний з першим входом першого елемента АБО-НІ і через перший елемент НІ - з'єднаний з першим входом третього елемента І, вихід другого елемента І з'єднаний з першим входом другого елемента АБО-НІ і через другий елемент НІ з першим входом четвертого елемента І. Недоліком даного пристрою є обмежені функціональні можливості через порівняння тільки двох операндів. Найбільш близьким до запропонованого за технічною суттю є оптоелектронний пристрій порівняння чисел (патент України №34560, МПК G06F 7/00, 2008 р., Бюл. №15), що містить три оптоелектронні регістри, три елементи АБО-НІ, елемент І, елемент АБО і RS-тригер, входи дозволу відповідно запису і зчитування першого і другого оптоелектронних регістрів, вхід дозволу запису третього оптоелектронного регістра, в подальшому вихідного оптоелектронного регістра, установний вхід, входи запису і шину тактових імпульсів пристрою, кожна розрядна комірка оптоелектронних регістрів містить оптоелектронний квантуючий модуль, причому в кожній розрядній комірці першого, другого і вихідного оптоелектронних регістрів перший електричний вхід оптоелектронного квантуючого модуля є інформаційним входом запису відповідної розрядної комірки, другий електричний вхід оптоелектронного квантуючого модуля підключений до шини живлення пристрою, другі входи першого і другого елементів АБО-НІ з'єднані з прямим виходом RS-тригера, S-вхід якого підключений до входу запускання пристрою, входи дозволу запису і зчитування першого і другого оптоелектронних регістрів з'єднані з відповідними входами оптоелектронного квантуючого модуля розрядної комірки цих оптоелектронних регістрів, вхід дозволу запису вихідного оптоелектронного регістра з'єднаний з відповідним входом оптоелектронного квантуючого модуля розрядної комірки цього оптоелектронного регістра, до трьох оптоелектронних регістрів також підключені установний вхід і шина тактових імпульсів пристрою, причому в першому оптоелектронному регістрі вихід ознаки нуля оптоелектронного квантуючого модуля розрядної комірки електрично з'єднаний з першим входом першого елемента АБО-НІ, а перший вхід другого елемента АБО-НІ електрично з'єднаний з виходом ознаки нуля оптоелектронного квантуючого модуля розрядної комірки другого оптоелектронного регістра, входи третього елемента АБО-НІ з'єднані з виходами першого і другого елементів АБО-НІ, входи елемента АБО з'єднані з виходами ознаки нуля оптоелектронних квантуючих модулів розрядних комірок першого та другого оптоелектронних регістрів, а вихід елемента АБО з'єднаний з інверсним входом елемента І та R-входом RS-тригера, 5 прямий вихід якого з'єднаний з прямим входом елемента І, вихід якого з'єднаний з входом зчитування оптоелектронних квантуючих модулів розрядних комірок першого та другого оптоелектронних регістрів, а також з інформаційним входом запису оптоелектронного квантуючого модуля розрядної комірки вихідного оптоелектронного регістра, причому інформаційний вхід запису оптоелектронного квантуючого модуля розрядної комірки першого та другого оптоелектронних регістрів з'єднаний з відповідним входом запису першого та другого операндів пристрою, інверсний вихід RSтригера є виходом сигналу "Кінець" пристрою, крім того вихід першого елемента АБО-НІ з'єднаний з виходом ознаки (>) пристрою, вихід другого елемента АБО-НІ з'єднаний з виходом ознаки (
