Оптоелектронний пристрій для вибору максимального числа
Номер патенту: 62315
Опубліковано: 25.08.2011
Автори: Мартинюк Тетяна Борисівна, Янчук Віталій Андрійович, Атаманенко Андрій Васильович
Формула / Реферат
Оптоелектронний пристрій для вибору максимального числа, що містить два оптоелектронні регістри і вихідний оптоелектронний регістр, перший елемент І і RS-тригер, входи дозволу відповідно запису і зчитування першого і другого оптоелектронних регістрів, вхід дозволу запису вихідного оптоелектронного регістра, установний вхід, входи запису і шину тактових імпульсів пристрою, кожна розрядна комірка оптоелектронних регістрів містить оптоелектронний квантуючий модуль, причому в кожній розрядній комірці першого, другого і вихідного оптоелектронних регістрів перший електричний вхід оптоелектронного квантуючого модуля є інформаційним входом запису відповідної розрядної комірки, другий електричний вхід оптоелектронного квантуючого модуля підключений до шини живлення пристрою, S-вхід RS-тригера підключений до входу запускання пристрою, входи дозволу запису і зчитування першого і другого оптоелектронних регістрів з'єднані з відповідними входами оптоелектронного квантуючого модуля розрядної комірки цих оптоелектронних регістрів, вхід дозволу запису вихідного оптоелектронного регістра з'єднаний з відповідним входом оптоелектронного квантуючого модуля розрядної комірки цього оптоелектронного регістра, до трьох оптоелектронних регістрів також підключені установний вхід і шина тактових імпульсів пристрою, прямий вихід RS-тригера з'єднаний з прямим входом першого елемента І, вихід якого з'єднаний з входом зчитування оптоелектронних квантуючих модулів розрядних комірок першого та другого оптоелектронних регістрів, а також з інформаційним входом запису оптоелектронного квантуючого модуля розрядної комірки вихідного оптоелектронного регістра, причому інформаційний вхід запису оптоелектронного квантуючого модуля розрядної комірки першого та другого оптоелектронних регістрів з'єднаний з відповідним входом запису першого та другого операндів пристрою, інверсний вихід RS-тригера є виходом сигналу "Кінець" пристрою, який відрізняється тим, що в нього введено додатково (n-2) оптоелектронних регістрів і другий елемент І, кожна розрядна комірка додаткових (n-2) оптоелектронних регістрів містить оптоелектронний квантуючий модуль, причому в кожній розрядній комірці додаткових (n-2) оптоелектронних регістрів перший електричний вхід оптоелектронного квантуючого модуля є інформаційним входом запису відповідної розрядної комірки, другий електричний вхід оптоелектронного квантуючого модуля підключений до шини живлення пристрою, входи дозволу запису і зчитування додаткових (n-2) оптоелектронних регістрів з'єднані з відповідними входами оптоелектронного квантуючого модуля розрядної комірки цих оптоелектронних регістрів, до додаткових (n-2) оптоелектронних регістрів також підключені установчий вхід і шина тактових імпульсів пристрою, вихід першого елемента І з'єднаний з входом зчитування оптоелектронних квантуючих модулів розрядних комірок n оптоелектронних регістрів, причому інформаційний вхід запису оптоелектронного квантуючого модуля розрядної комірки додаткових (n-2) оптоелектронних регістрів з'єднаний з відповідним входом запису (n-2) операндів пристрою, виходи ознаки нуля n оптоелектронних регістрів з'єднані з відповідними входами другого елемента І, вихід якого з'єднаний з R-входом RS-тригера та інверсним входом першого елемента І, крім того, вихід вихідного оптоелектронного регістра є інформаційним виходом пристрою.
Текст

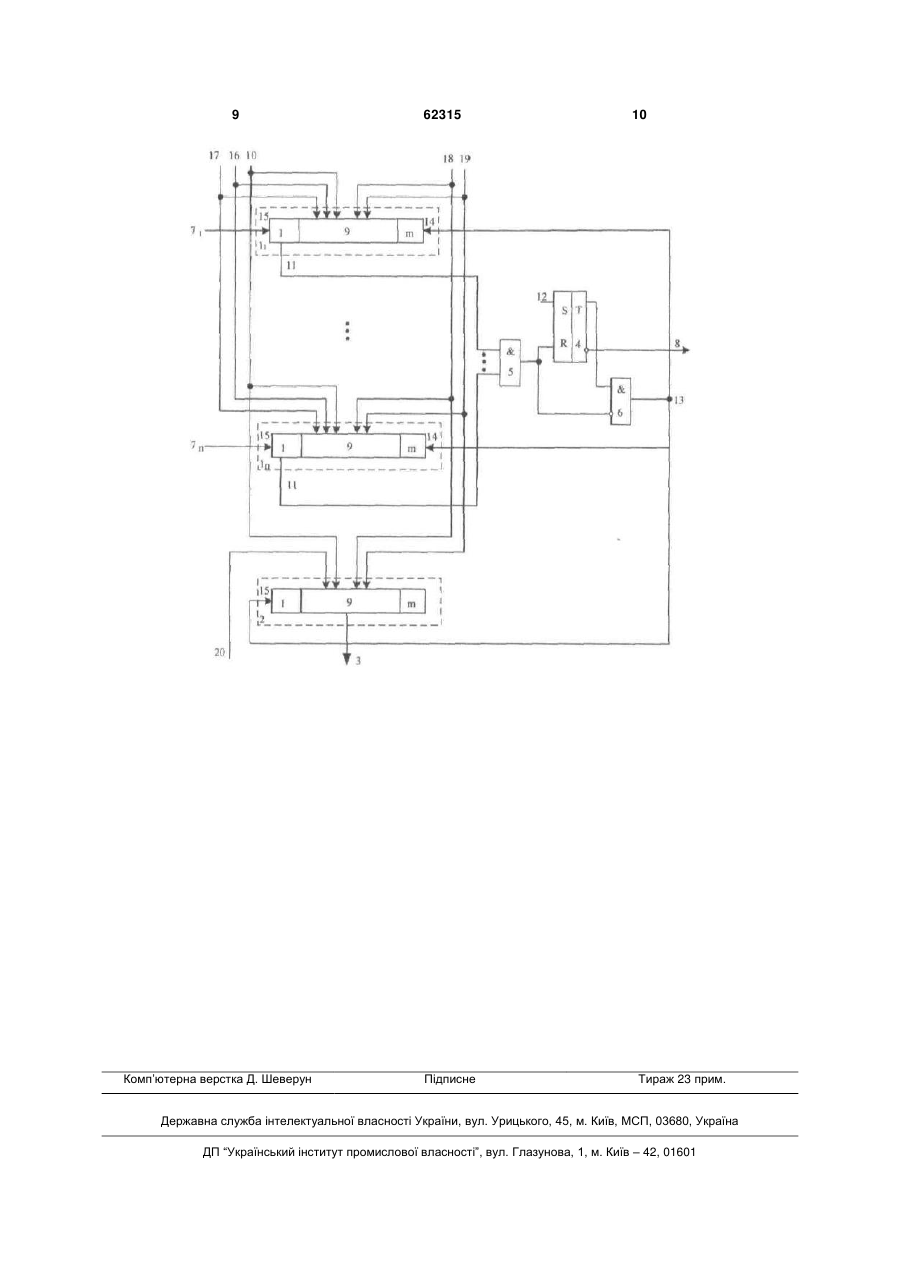

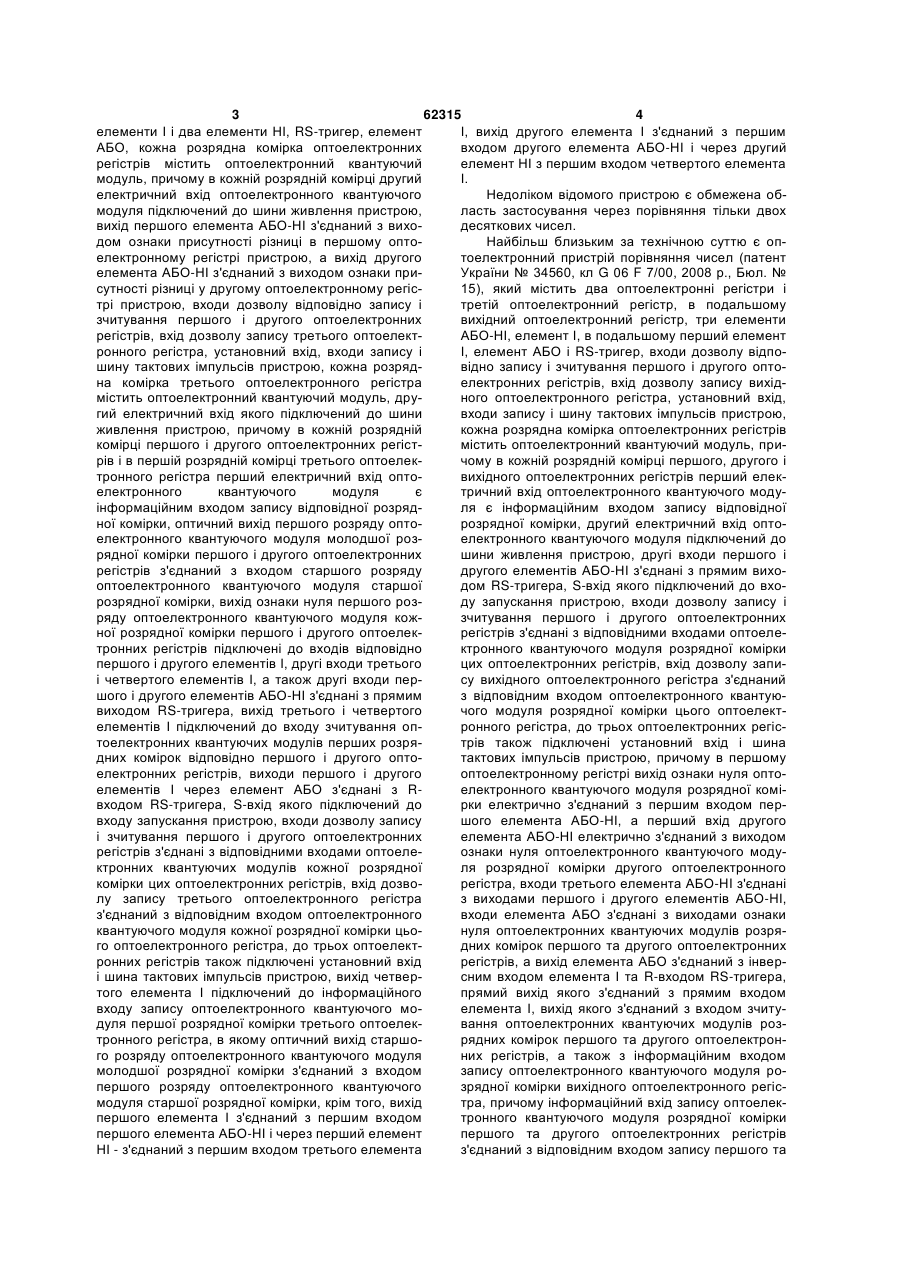

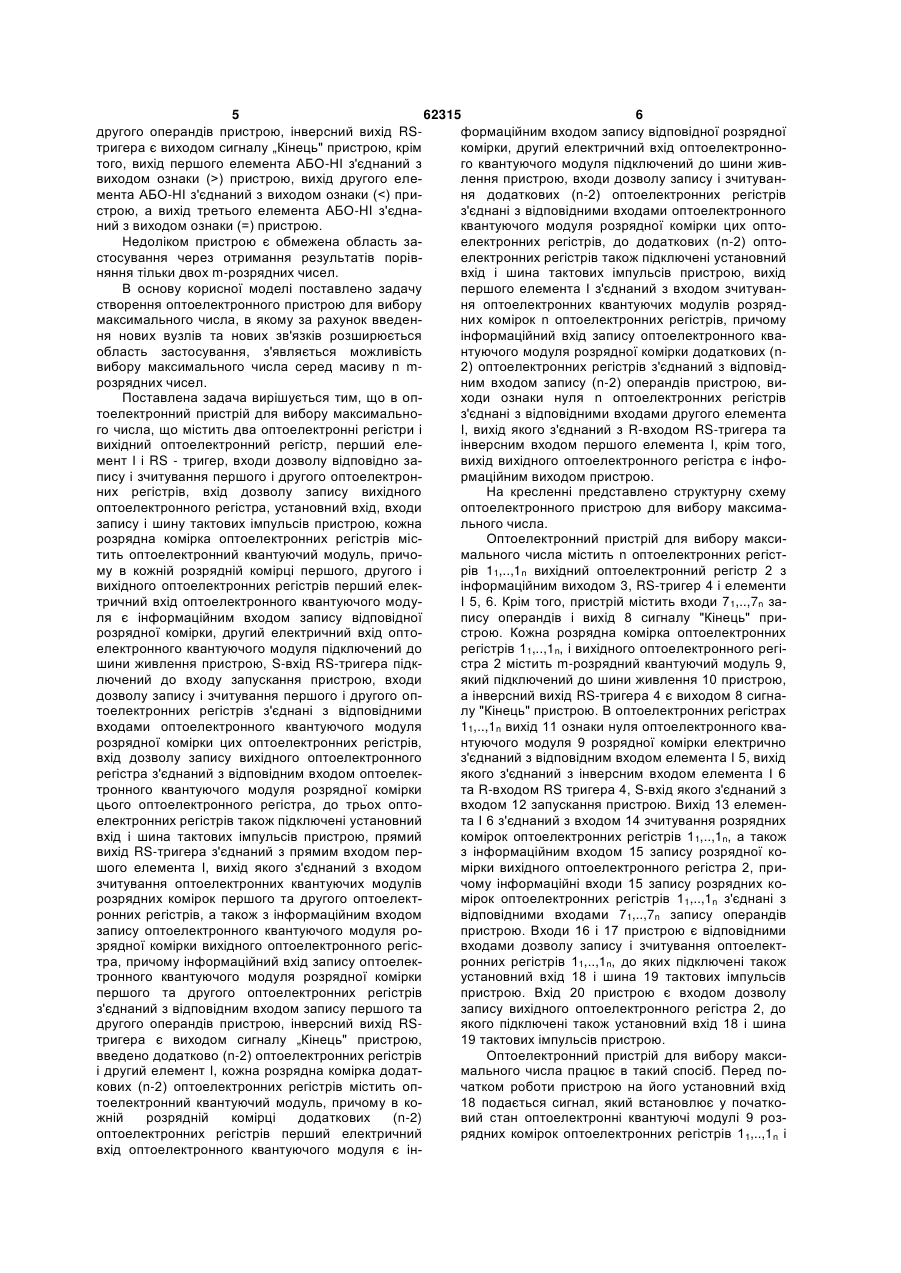

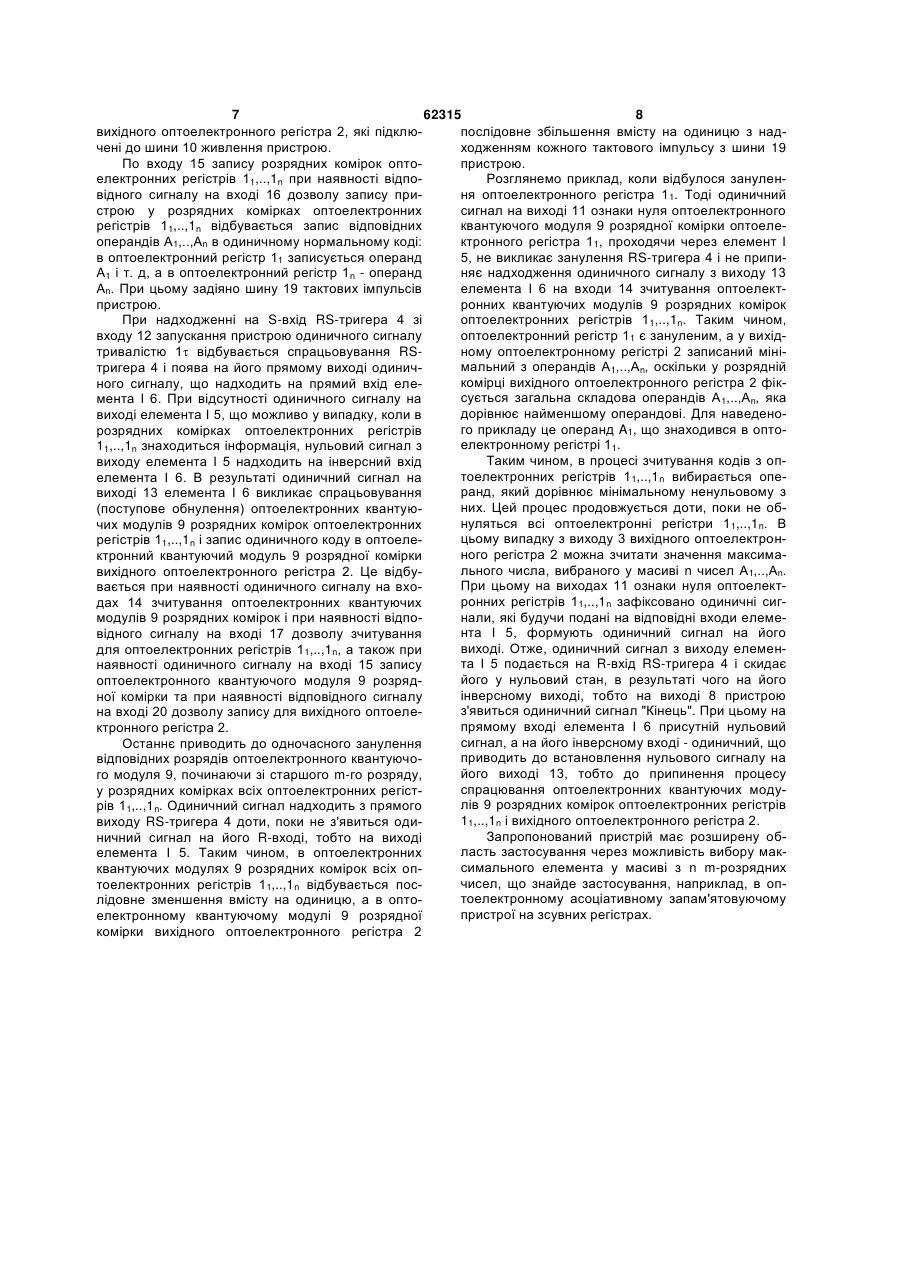

Оптоелектронний пристрій для вибору максимального числа, що містить два оптоелектронні регістри і вихідний оптоелектронний регістр, перший елемент І і RS-тригер, входи дозволу відповідно запису і зчитування першого і другого оптоелектронних регістрів, вхід дозволу запису вихідного оптоелектронного регістра, установний вхід, входи запису і шину тактових імпульсів пристрою, кожна розрядна комірка оптоелектронних регістрів містить оптоелектронний квантуючий модуль, причому в кожній розрядній комірці першого, другого і вихідного оптоелектронних регістрів перший електричний вхід оптоелектронного квантуючого модуля є інформаційним входом запису відповідної розрядної комірки, другий електричний вхід оптоелектронного квантуючого модуля підключений до шини живлення пристрою, S-вхід RS-тригера підключений до входу запускання пристрою, входи дозволу запису і зчитування першого і другого оптоелектронних регістрів з'єднані з відповідними входами оптоелектронного квантуючого модуля розрядної комірки цих оптоелектронних регістрів, вхід дозволу запису вихідного оптоелектронного регістра з'єднаний з відповідним входом оптоелектронного квантуючого модуля розрядної комірки цього оптоелектронного регістра, до трьох оптоелектронних регістрів також підключені установний вхід і шина тактових імпульсів пристрою, прямий вихід RS-тригера з'єднаний з прямим входом першого елемента І, вихід якого з'єднаний з входом зчитування оптоелектронних квантуючих модулів розрядних комірок першого та другого U 2 (19) 1 3 62315 4 елементи І і два елементи НІ, RS-тригер, елемент І, вихід другого елемента І з'єднаний з першим АБО, кожна розрядна комірка оптоелектронних входом другого елемента АБО-НІ і через другий регістрів містить оптоелектронний квантуючий елемент НІ з першим входом четвертого елемента модуль, причому в кожній розрядній комірці другий І. електричний вхід оптоелектронного квантуючого Недоліком відомого пристрою є обмежена обмодуля підключений до шини живлення пристрою, ласть застосування через порівняння тільки двох вихід першого елемента АБО-НІ з'єднаний з виходесяткових чисел. дом ознаки присутності різниці в першому оптоНайбільш близьким за технічною суттю є опелектронному регістрі пристрою, а вихід другого тоелектронний пристрій порівняння чисел (патент елемента АБО-НІ з'єднаний з виходом ознаки приУкраїни № 34560, кл G 06 F 7/00, 2008 р., Бюл. № сутності різниці у другому оптоелектронному регіс15), який містить два оптоелектронні регістри і трі пристрою, входи дозволу відповідно запису і третій оптоелектронний регістр, в подальшому зчитування першого і другого оптоелектронних вихідний оптоелектронний регістр, три елементи регістрів, вхід дозволу запису третього оптоелектАБО-НІ, елемент І, в подальшому перший елемент ронного регістра, установний вхід, входи запису і І, елемент АБО і RS-тригер, входи дозволу відпошину тактових імпульсів пристрою, кожна розрядвідно запису і зчитування першого і другого оптона комірка третього оптоелектронного регістра електронних регістрів, вхід дозволу запису вихідмістить оптоелектронний квантуючий модуль, друного оптоелектронного регістра, установний вхід, гий електричний вхід якого підключений до шини входи запису і шину тактових імпульсів пристрою, живлення пристрою, причому в кожній розрядній кожна розрядна комірка оптоелектронних регістрів комірці першого і другого оптоелектронних регістмістить оптоелектронний квантуючий модуль, прирів і в першій розрядній комірці третього оптоелекчому в кожній розрядній комірці першого, другого і тронного регістра перший електричний вхід оптовихідного оптоелектронних регістрів перший елекелектронного квантуючого модуля є тричний вхід оптоелектронного квантуючого модуінформаційним входом запису відповідної розрядля є інформаційним входом запису відповідної ної комірки, оптичний вихід першого розряду опторозрядної комірки, другий електричний вхід оптоелектронного квантуючого модуля молодшої розелектронного квантуючого модуля підключений до рядної комірки першого і другого оптоелектронних шини живлення пристрою, другі входи першого і регістрів з'єднаний з входом старшого розряду другого елементів АБО-НІ з'єднані з прямим вихооптоелектронного квантуючого модуля старшої дом RS-тригера, S-вхід якого підключений до вхорозрядної комірки, вихід ознаки нуля першого розду запускання пристрою, входи дозволу запису і ряду оптоелектронного квантуючого модуля кожзчитування першого і другого оптоелектронних ної розрядної комірки першого і другого оптоелекрегістрів з'єднані з відповідними входами оптоелетронних регістрів підключені до входів відповідно ктронного квантуючого модуля розрядної комірки першого і другого елементів І, другі входи третього цих оптоелектронних регістрів, вхід дозволу запиі четвертого елементів І, а також другі входи персу вихідного оптоелектронного регістра з'єднаний шого і другого елементів АБО-НІ з'єднані з прямим з відповідним входом оптоелектронного квантуювиходом RS-тригера, вихід третього і четвертого чого модуля розрядної комірки цього оптоелектелементів І підключений до входу зчитування опронного регістра, до трьох оптоелектронних регістоелектронних квантуючих модулів перших розрятрів також підключені установний вхід і шина дних комірок відповідно першого і другого оптотактових імпульсів пристрою, причому в першому електронних регістрів, виходи першого і другого оптоелектронному регістрі вихід ознаки нуля оптоелементів І через елемент АБО з'єднані з Rелектронного квантуючого модуля розрядної комівходом RS-тригера, S-вхід якого підключений до рки електрично з'єднаний з першим входом первходу запускання пристрою, входи дозволу запису шого елемента АБО-НІ, а перший вхід другого і зчитування першого і другого оптоелектронних елемента АБО-НІ електрично з'єднаний з виходом регістрів з'єднані з відповідними входами оптоелеознаки нуля оптоелектронного квантуючого модуктронних квантуючих модулів кожної розрядної ля розрядної комірки другого оптоелектронного комірки цих оптоелектронних регістрів, вхід дозворегістра, входи третього елемента АБО-HI з'єднані лу запису третього оптоелектронного регістра з виходами першого і другого елементів АБО-НІ, з'єднаний з відповідним входом оптоелектронного входи елемента АБО з'єднані з виходами ознаки квантуючого модуля кожної розрядної комірки цьонуля оптоелектронних квантуючих модулів розряго оптоелектронного регістра, до трьох оптоелектдних комірок першого та другого оптоелектронних ронних регістрів також підключені установний вхід регістрів, а вихід елемента АБО з'єднаний з інвері шина тактових імпульсів пристрою, вихід четверсним входом елемента І та R-входом RS-тригера, того елемента І підключений до інформаційного прямий вихід якого з'єднаний з прямим входом входу запису оптоелектронного квантуючого моелемента І, вихід якого з'єднаний з входом зчитудуля першої розрядної комірки третього оптоелеквання оптоелектронних квантуючих модулів розтронного регістра, в якому оптичний вихід старшорядних комірок першого та другого оптоелектронго розряду оптоелектронного квантуючого модуля них регістрів, а також з інформаційним входом молодшої розрядної комірки з'єднаний з входом запису оптоелектронного квантуючого модуля ропершого розряду оптоелектронного квантуючого зрядної комірки вихідного оптоелектронного регісмодуля старшої розрядної комірки, крім того, вихід тра, причому інформаційний вхід запису оптоелекпершого елемента І з'єднаний з першим входом тронного квантуючого модуля розрядної комірки першого елемента АБО-HI і через перший елемент першого та другого оптоелектронних регістрів НІ - з'єднаний з першим входом третього елемента з'єднаний з відповідним входом запису першого та 5 62315 6 другого операндів пристрою, інверсний вихід RSформаційним входом запису відповідної розрядної тригера є виходом сигналу „Кінець" пристрою, крім комірки, другий електричний вхід оптоелектроннотого, вихід першого елемента АБО-НІ з'єднаний з го квантуючого модуля підключений до шини живвиходом ознаки (>) пристрою, вихід другого елелення пристрою, входи дозволу запису і зчитуванмента АБО-НІ з'єднаний з виходом ознаки (
ДивитисяДодаткова інформація
Назва патенту англійськоюOptoelectronic device for selection of maximum number
Автори англійськоюMartyniuk Tetiana Borysivna, Atamanenko Andrii Vasyliovych, Yanchuk Vitalii Andriiovych
Назва патенту російськоюОптоэлектронное устройство для выбора максимального числа
Автори російськоюМартынюк Татьяна Борисовна, Атаманенко Андрей Васильевич, Янчук Виталий Андреевич
МПК / Мітки
МПК: G06F 7/00
Мітки: числа, оптоелектронний, вибору, максимального, пристрій
