Спосіб утеплення зовнішніх торців монолітних дисків перекриття

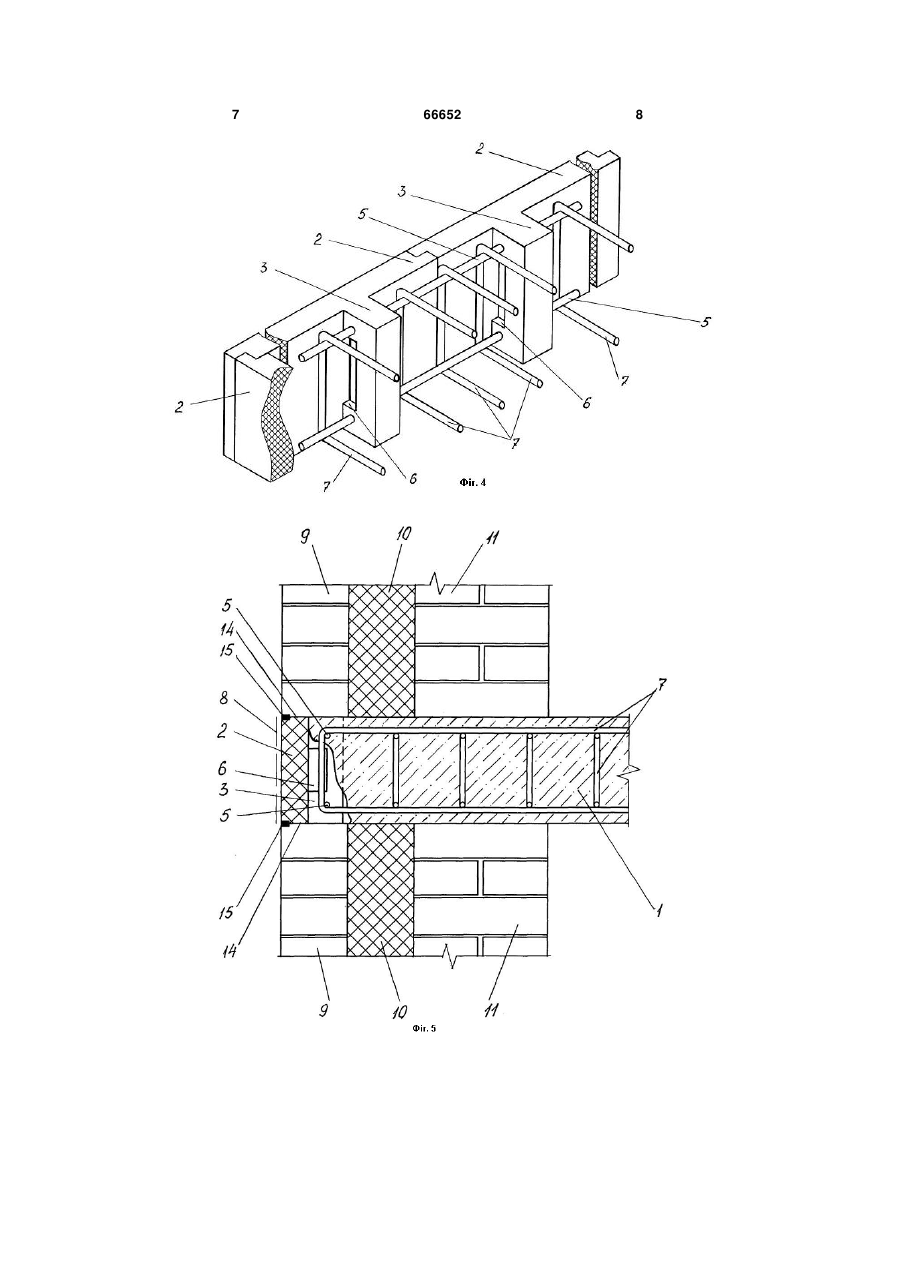

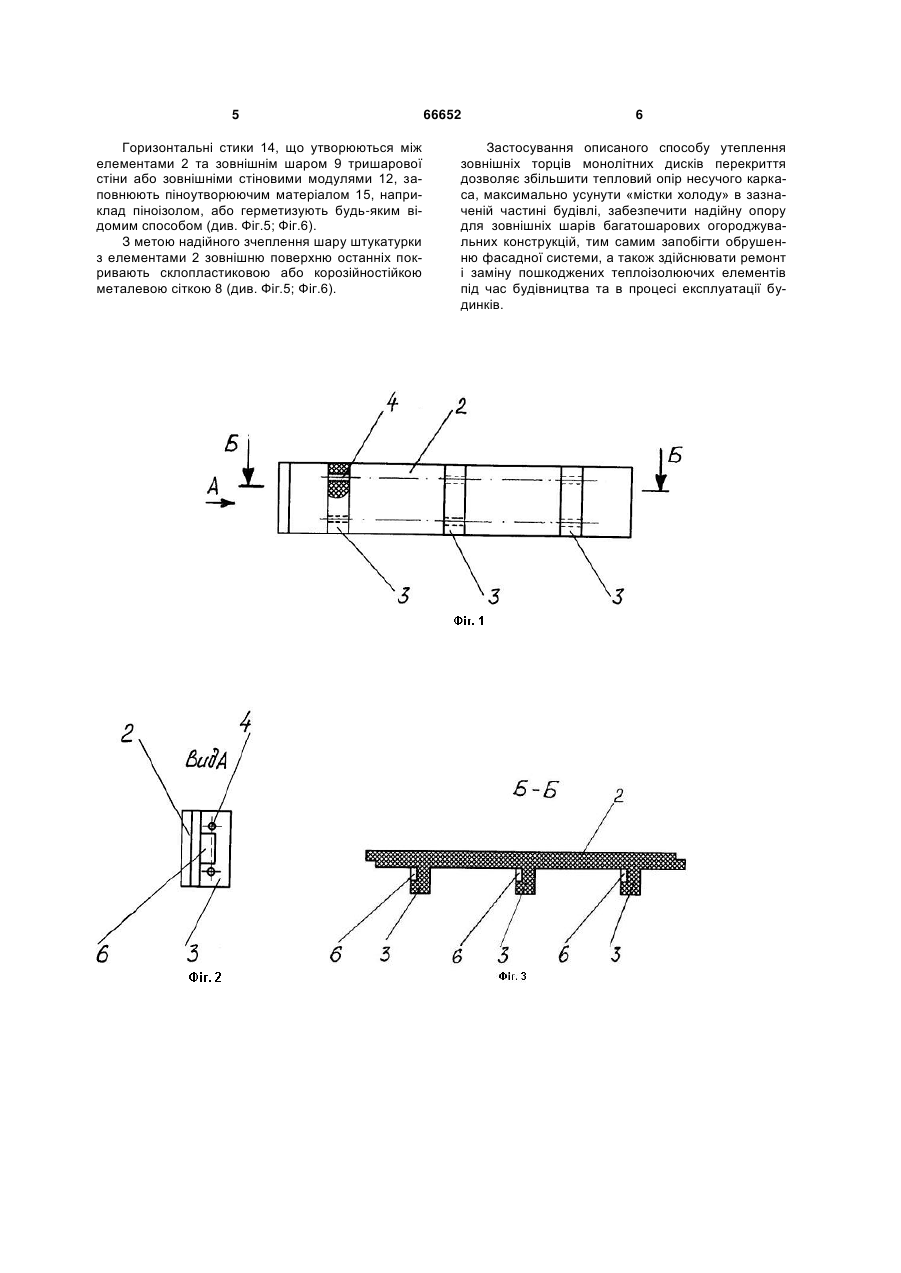

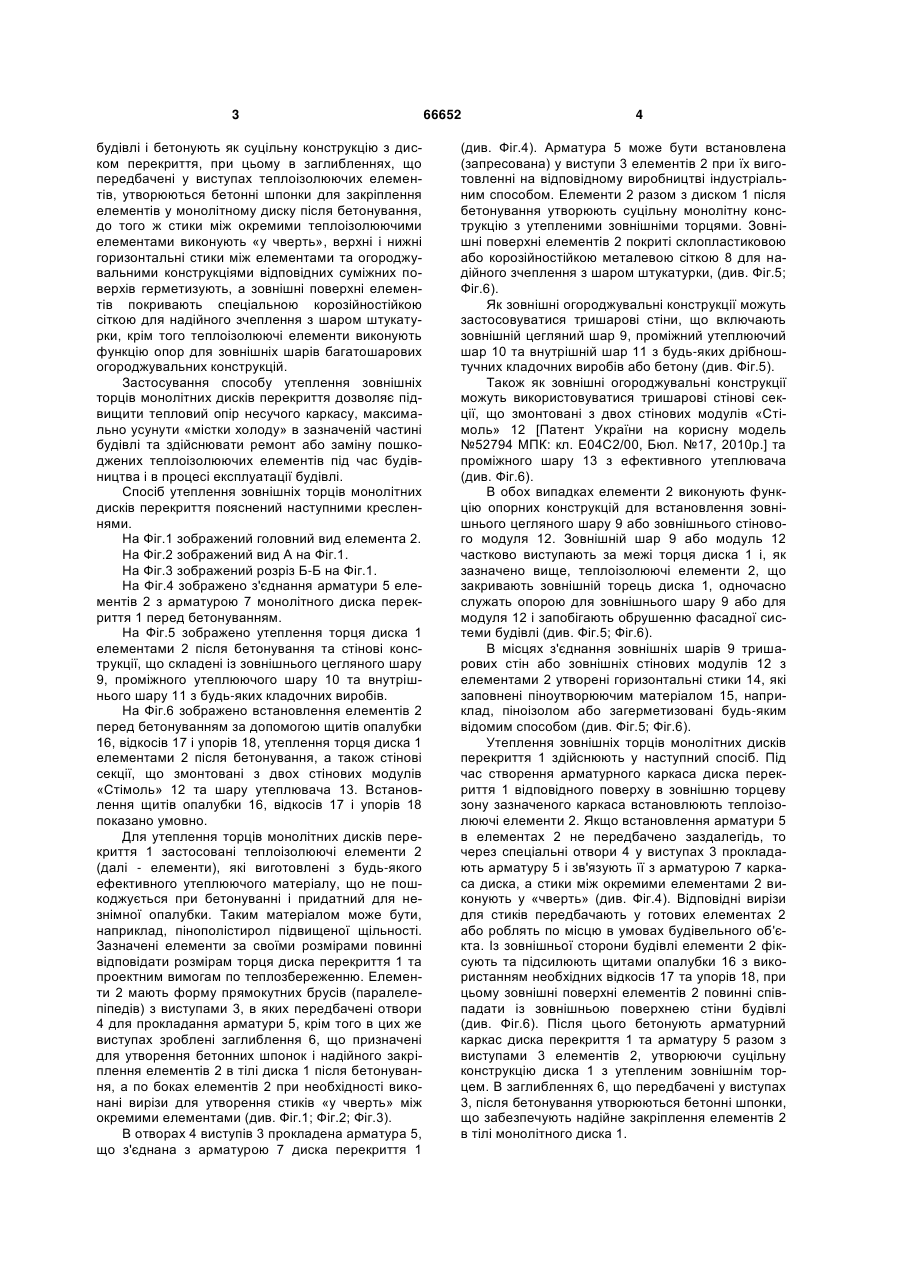

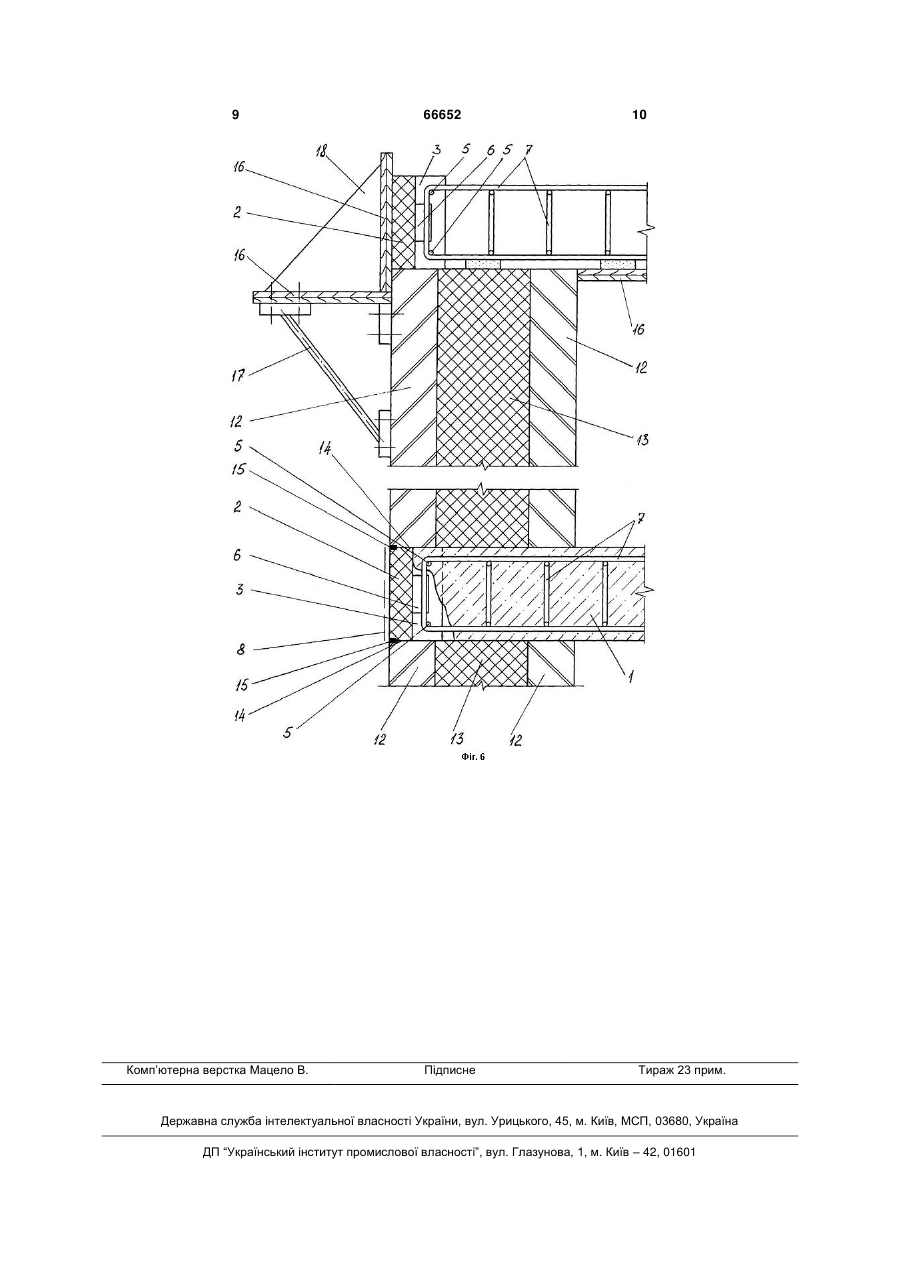

Спосіб утеплення зовнішніх торців монолітних дисків перекриття, у якому застосовують термоізолюючі елементи у вигляді прямокутних брусів з виступами, що виготовлені з ефективних утеплюючих матеріалів, придатних для незнімної опалубки, з розмірами у відповідності з вимогами по теплозбереженню, який відрізняється тим, що через спеціальні отвори у виступах теплоізолюючих елементів прокладають арматуру, яку зв'язують з арматурою диску перекриття, після чого теплоізолюючі елементи фіксують щитами опалубки по 3 будівлі і бетонують як суцільну конструкцію з диском перекриття, при цьому в заглибленнях, що передбачені у виступах теплоізолюючих елементів, утворюються бетонні шпонки для закріплення елементів у монолітному диску після бетонування, до того ж стики між окремими теплоізолюючими елементами виконують «у чверть», верхні і нижні горизонтальні стики між елементами та огороджувальними конструкціями відповідних суміжних поверхів герметизують, а зовнішні поверхні елементів покривають спеціальною корозійностійкою сіткою для надійного зчеплення з шаром штукатурки, крім того теплоізолюючі елементи виконують функцію опор для зовнішніх шарів багатошарових огороджувальних конструкцій. Застосування способу утеплення зовнішніх торців монолітних дисків перекриття дозволяє підвищити тепловий опір несучого каркасу, максимально усунути «містки холоду» в зазначеній частині будівлі та здійснювати ремонт або заміну пошкоджених теплоізолюючих елементів під час будівництва і в процесі експлуатації будівлі. Спосіб утеплення зовнішніх торців монолітних дисків перекриття пояснений наступними кресленнями. На Фіг.1 зображений головний вид елемента 2. На Фіг.2 зображений вид А на Фіг.1. На Фіг.3 зображений розріз Б-Б на Фіг.1. На Фіг.4 зображено з'єднання арматури 5 елементів 2 з арматурою 7 монолітного диска перекриття 1 перед бетонуванням. На Фіг.5 зображено утеплення торця диска 1 елементами 2 після бетонування та стінові конструкції, що складені із зовнішнього цегляного шару 9, проміжного утеплюючого шару 10 та внутрішнього шару 11 з будь-яких кладочних виробів. На Фіг.6 зображено встановлення елементів 2 перед бетонуванням за допомогою щитів опалубки 16, відкосів 17 і упорів 18, утеплення торця диска 1 елементами 2 після бетонування, а також стінові секції, що змонтовані з двох стінових модулів «Стімоль» 12 та шару утеплювача 13. Встановлення щитів опалубки 16, відкосів 17 і упорів 18 показано умовно. Для утеплення торців монолітних дисків перекриття 1 застосовані теплоізолюючі елементи 2 (далі - елементи), які виготовлені з будь-якого ефективного утеплюючого матеріалу, що не пошкоджується при бетонуванні і придатний для незнімної опалубки. Таким матеріалом може бути, наприклад, пінополістирол підвищеної щільності. Зазначені елементи за своїми розмірами повинні відповідати розмірам торця диска перекриття 1 та проектним вимогам по теплозбереженню. Елементи 2 мають форму прямокутних брусів (паралелепіпедів) з виступами 3, в яких передбачені отвори 4 для прокладання арматури 5, крім того в цих же виступах зроблені заглиблення 6, що призначені для утворення бетонних шпонок і надійного закріплення елементів 2 в тілі диска 1 після бетонування, а по боках елементів 2 при необхідності виконані вирізи для утворення стиків «у чверть» між окремими елементами (див. Фіг.1; Фіг.2; Фіг.3). В отворах 4 виступів 3 прокладена арматура 5, що з'єднана з арматурою 7 диска перекриття 1 66652 4 (див. Фіг.4). Арматура 5 може бути встановлена (запресована) у виступи 3 елементів 2 при їх виготовленні на відповідному виробництві індустріальним способом. Елементи 2 разом з диском 1 після бетонування утворюють суцільну монолітну конструкцію з утепленими зовнішніми торцями. Зовнішні поверхні елементів 2 покриті склопластиковою або корозійностійкою металевою сіткою 8 для надійного зчеплення з шаром штукатурки, (див. Фіг.5; Фіг.6). Як зовнішні огороджувальні конструкції можуть застосовуватися тришарові стіни, що включають зовнішній цегляний шар 9, проміжний утеплюючий шар 10 та внутрішній шар 11 з будь-яких дрібноштучних кладочних виробів або бетону (див. Фіг.5). Також як зовнішні огороджувальні конструкції можуть використовуватися тришарові стінові секції, що змонтовані з двох стінових модулів «Стімоль» 12 [Патент України на корисну модель №52794 МПК: кл. Е04С2/00, Бюл. №17, 2010р.] та проміжного шару 13 з ефективного утеплювача (див. Фіг.6). В обох випадках елементи 2 виконують функцію опорних конструкцій для встановлення зовнішнього цегляного шару 9 або зовнішнього стінового модуля 12. Зовнішній шар 9 або модуль 12 частково виступають за межі торця диска 1 і, як зазначено вище, теплоізолюючі елементи 2, що закривають зовнішній торець диска 1, одночасно служать опорою для зовнішнього шару 9 або для модуля 12 і запобігають обрушенню фасадної системи будівлі (див. Фіг.5; Фіг.6). В місцях з'єднання зовнішніх шарів 9 тришарових стін або зовнішніх стінових модулів 12 з елементами 2 утворені горизонтальні стики 14, які заповнені піноутворюючим матеріалом 15, наприклад, піноізолом або загерметизовані будь-яким відомим способом (див. Фіг.5; Фіг.6). Утеплення зовнішніх торців монолітних дисків перекриття 1 здійснюють у наступний спосіб. Під час створення арматурного каркаса диска перекриття 1 відповідного поверху в зовнішню торцеву зону зазначеного каркаса встановлюють теплоізолюючі елементи 2. Якщо встановлення арматури 5 в елементах 2 не передбачено заздалегідь, то через спеціальні отвори 4 у виступах 3 прокладають арматуру 5 і зв'язують її з арматурою 7 каркаса диска, а стики між окремими елементами 2 виконують у «чверть» (див. Фіг.4). Відповідні вирізи для стиків передбачають у готових елементах 2 або роблять по місцю в умовах будівельного об'єкта. Із зовнішньої сторони будівлі елементи 2 фіксують та підсилюють щитами опалубки 16 з використанням необхідних відкосів 17 та упорів 18, при цьому зовнішні поверхні елементів 2 повинні співпадати із зовнішньою поверхнею стіни будівлі (див. Фіг.6). Після цього бетонують арматурний каркас диска перекриття 1 та арматуру 5 разом з виступами 3 елементів 2, утворюючи суцільну конструкцію диска 1 з утепленим зовнішнім торцем. В заглибленнях 6, що передбачені у виступах 3, після бетонування утворюються бетонні шпонки, що забезпечують надійне закріплення елементів 2 в тілі монолітного диска 1. 5 Горизонтальні стики 14, що утворюються між елементами 2 та зовнішнім шаром 9 тришарової стіни або зовнішніми стіновими модулями 12, заповнюють піноутворюючим матеріалом 15, наприклад піноізолом, або герметизують будь-яким відомим способом (див. Фіг.5; Фіг.6). З метою надійного зчеплення шару штукатурки з елементами 2 зовнішню поверхню останніх покривають склопластиковою або корозійностійкою металевою сіткою 8 (див. Фіг.5; Фіг.6). 66652 6 Застосування описаного способу утеплення зовнішніх торців монолітних дисків перекриття дозволяє збільшити тепловий опір несучого каркаса, максимально усунути «містки холоду» в зазначеній частині будівлі, забезпечити надійну опору для зовнішніх шарів багатошарових огороджувальних конструкцій, тим самим запобігти обрушенню фасадної системи, а також здійснювати ремонт і заміну пошкоджених теплоізолюючих елементів під час будівництва та в процесі експлуатації будинків. 7 66652 8 9 Комп’ютерна верстка Мацело В. 66652 Підписне 10 Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
