Колодкове гальмо
Номер патенту: 66651
Опубліковано: 10.01.2012
Формула / Реферат
Колодкове гальмо, що містить основу, з'єднану з двома важелями, гальмівні колодки з фрикційними накладками, гальмівний шків, замикаючу пружину та привід розмикання, яке відрізняється тим, що основа гальма виконана з пальцями, які встановлені з забезпеченням зворотно-поступального руху вздовж них важелів, причому пальці основи гальма, замикаюча пружина та привід розмикання паралельно розміщені між важелями.
Текст

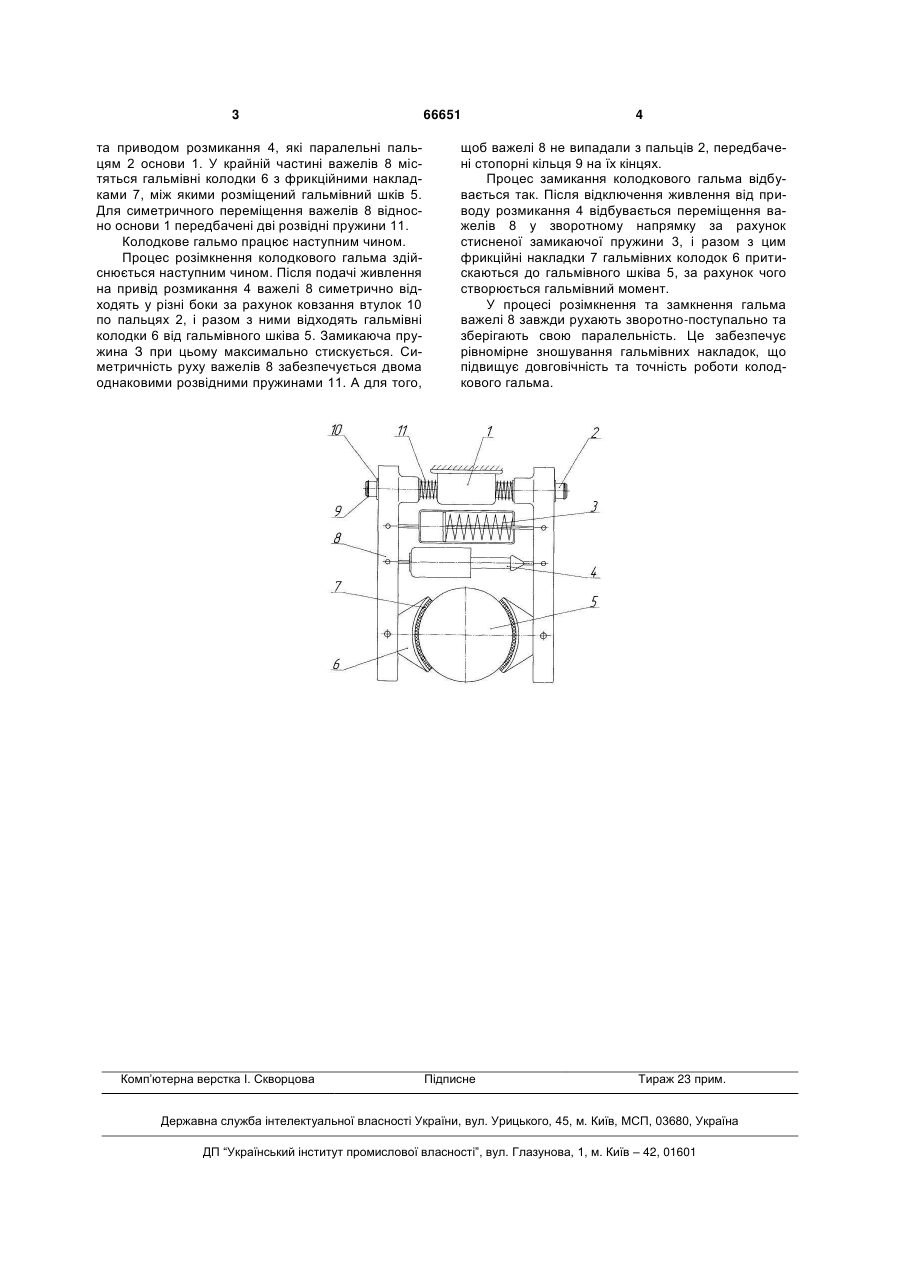

Колодкове гальмо, що містить основу, з'єднану з двома важелями, гальмівні колодки з фрик 3 та приводом розмикання 4, які паралельні пальцям 2 основи 1. У крайній частині важелів 8 містяться гальмівні колодки 6 з фрикційними накладками 7, між якими розміщений гальмівний шків 5. Для симетричного переміщення важелів 8 відносно основи 1 передбачені дві розвідні пружини 11. Колодкове гальмо працює наступним чином. Процес розімкнення колодкового гальма здійснюється наступним чином. Після подачі живлення на привід розмикання 4 важелі 8 симетрично відходять у різні боки за рахунок ковзання втулок 10 по пальцях 2, і разом з ними відходять гальмівні колодки 6 від гальмівного шківа 5. Замикаюча пружина З при цьому максимально стискується. Симетричність руху важелів 8 забезпечується двома однаковими розвідними пружинами 11. А для того, Комп’ютерна верстка І. Скворцова 66651 4 щоб важелі 8 не випадали з пальців 2, передбачені стопорні кільця 9 на їх кінцях. Процес замикання колодкового гальма відбувається так. Після відключення живлення від приводу розмикання 4 відбувається переміщення важелів 8 у зворотному напрямку за рахунок стисненої замикаючої пружини 3, і разом з цим фрикційні накладки 7 гальмівних колодок 6 притискаються до гальмівного шківа 5, за рахунок чого створюється гальмівний момент. У процесі розімкнення та замкнення гальма важелі 8 завжди рухають зворотно-поступально та зберігають свою паралельність. Це забезпечує рівномірне зношування гальмівних накладок, що підвищує довговічність та точність роботи колодкового гальма. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюShoe brake
Автори англійськоюKharchenko Yevhen Valentynovych, Nosov Yurii Yevhenovych
Назва патенту російськоюКолодочный тормоз
Автори російськоюХарченко Евгений Валентинович, Носов Юрий Евгеньевич
МПК / Мітки
МПК: B66D 5/02
Код посилання
<a href="https://ua.patents.su/2-66651-kolodkove-galmo.html" target="_blank" rel="follow" title="База патентів України">Колодкове гальмо</a>
Колодкове гальмо
Номер патенту: 67232
Опубліковано: 15.06.2004
Автори: Шевченко Сергій Іванович, Полупан Євген Вікторович
МПК: B66D 5/00, F16D 49/00
Формула / Реферат:
Колодкове гальмо, що містить основу, шарнірно з'єднану з двома гальмовими важелями з колодками, гальмовий шків, замикаючу пружину, привід розмикання гальма, триплечий важіль та шток, яке відрізняється тим, що основа гальма забезпечена жорстко закріпленою стійкою з можливістю повороту в ній центрального шарніра триплечого важеля, відносно якого переміщуються шарніри гальмових тяг, що шарнірно з'єднані з гальмовими важелями.
Колодкове гальмо
Номер патенту: 63134
Опубліковано: 15.01.2004
Автори: Старченко Валерій Миколайович, Полупан Євген Вікторович, Шевченко Сергій Іванович
МПК: F16D 49/00, B66D 5/00
Формула / Реферат:
Колодкове гальмо, що містить основу, шарнірно з’єднану з двома гальмовими важелями з колодками, гальмовий шків, замикаючу пружину, привід розмикання гальма, триплечий важіль та шток, яке відрізняється тим, що основа гальма обладнана шарнірною опорою, до якої прикріплене коромисло, до кінців якого шарнірно прикріплені тяги, шарнірно прикріплені з протилежного боку до гальмових важелів симетрично осі, що з’єднує центри шарнірів важелів.
Колодкове гальмо
Номер патенту: 54806
Опубліковано: 25.11.2010
Автори: Глущенко Лідія Василівна, Бойко Григорій Олексійович
МПК: B66D 5/00
Формула / Реферат:
Колодкове гальмо, що містить основу, два гальмівні важелі, встановлені на основі, гальмівні колодки з фрикційними накладками, з'єднувальну тягу, затискну пружину з тягою, триплечий важіль та привід, яке відрізняється тим, що в кронштейні гальмівного важеля гальма виконано заглиблення, де розміщено втулку із неметалевого матеріалу, через отвір якої проходить тяга затискної пружини.
Колодкове гальмо
Номер патенту: 63111
Опубліковано: 15.01.2004
Автори: Старченко Валерій Миколайович, Шевченко Сергій Іванович, Полупан Євген Вікторович
МПК: F16D 49/00, B66D 5/00
Формула / Реферат:
Колодкове гальмо, яке містить основу, з шарнірно розташованими на ньому двома гальмовими важелями з колодками, гальмовий шків, замикаючу пружину, триплечий важіль і тягу, привід розмикання гальма з гідроштовхачем, яке відрізняється тим, що гідроштовхач виконано з двох частин - гідроштовхача і додаткового циліндра з поршнем та рідиною, жорстко закріпленого у верхній частині гідроштовхача, поршень у додатковому циліндрі забезпечений кількома...
Колодкове гальмо
Номер патенту: 8059
Опубліковано: 15.07.2005
Автори: Шевченко Сергій Іванович, Полупан Євген Вікторович, Старченко Валерій Миколаевич
МПК: B66D 5/00, F16D 65/04
Формула / Реферат:
Колодкове гальмо, яке містить основу з шарнірно розташованими на ній двома гальмовими важелями з колодками, замикаючу пружину, триплечий важіль, тягу, регулювальний гвинт, гідроштовхач та гальмовий шків, яке відрізняється тим, що у гальмових колодках з накладками виконані охолоджувальні отвори по всій поверхні тертя гальмових колодок.
