Електронна система пожежно-охоронної сигналізації

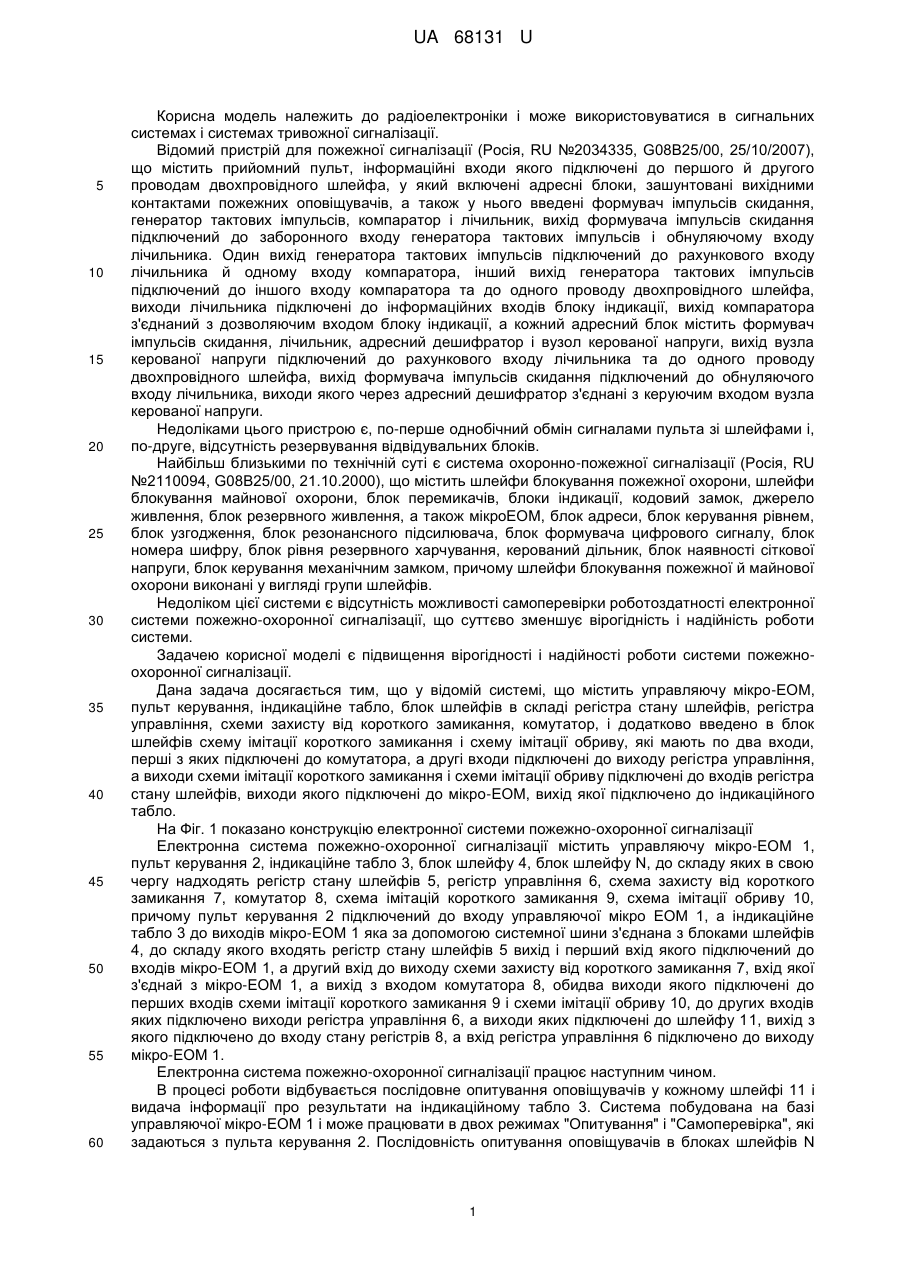

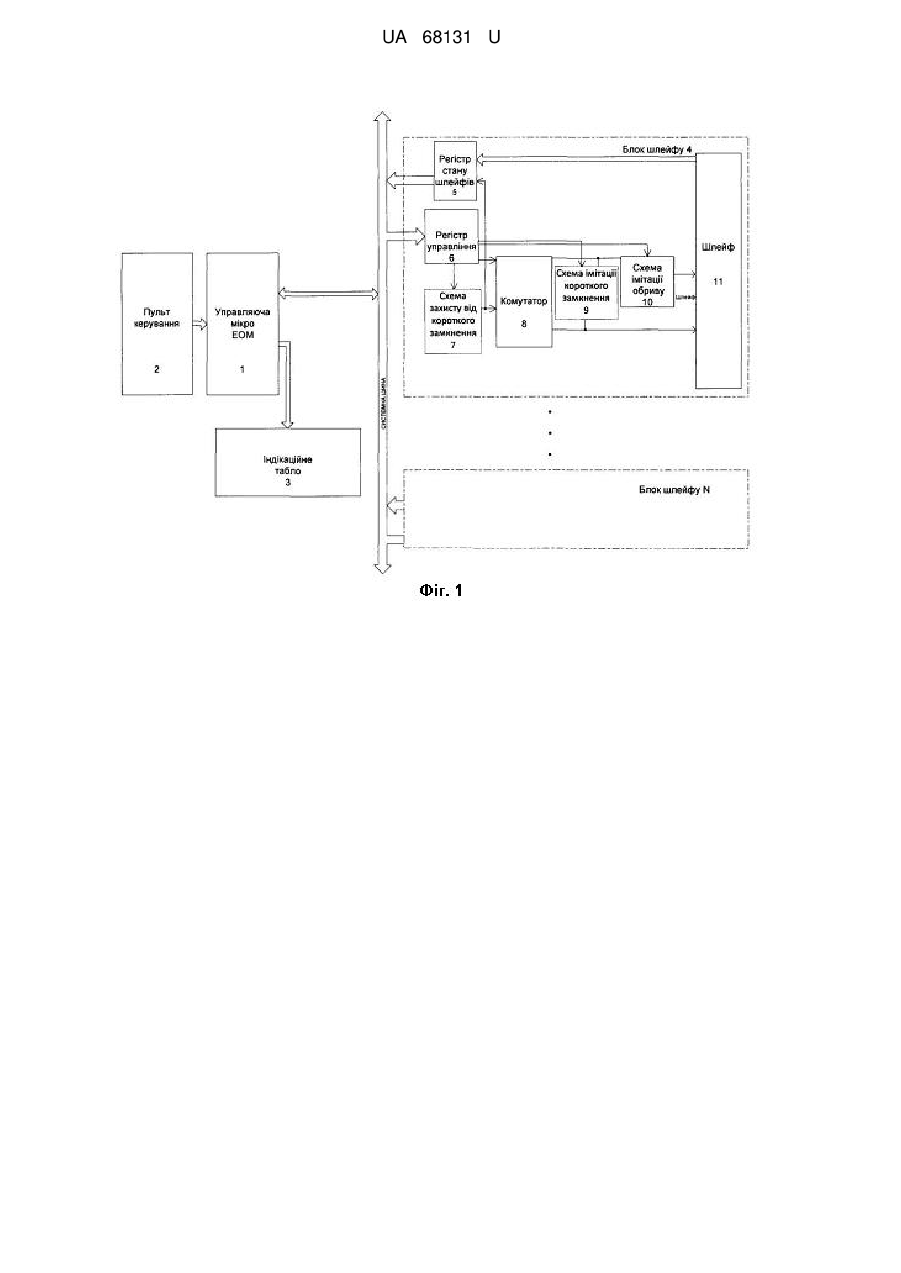

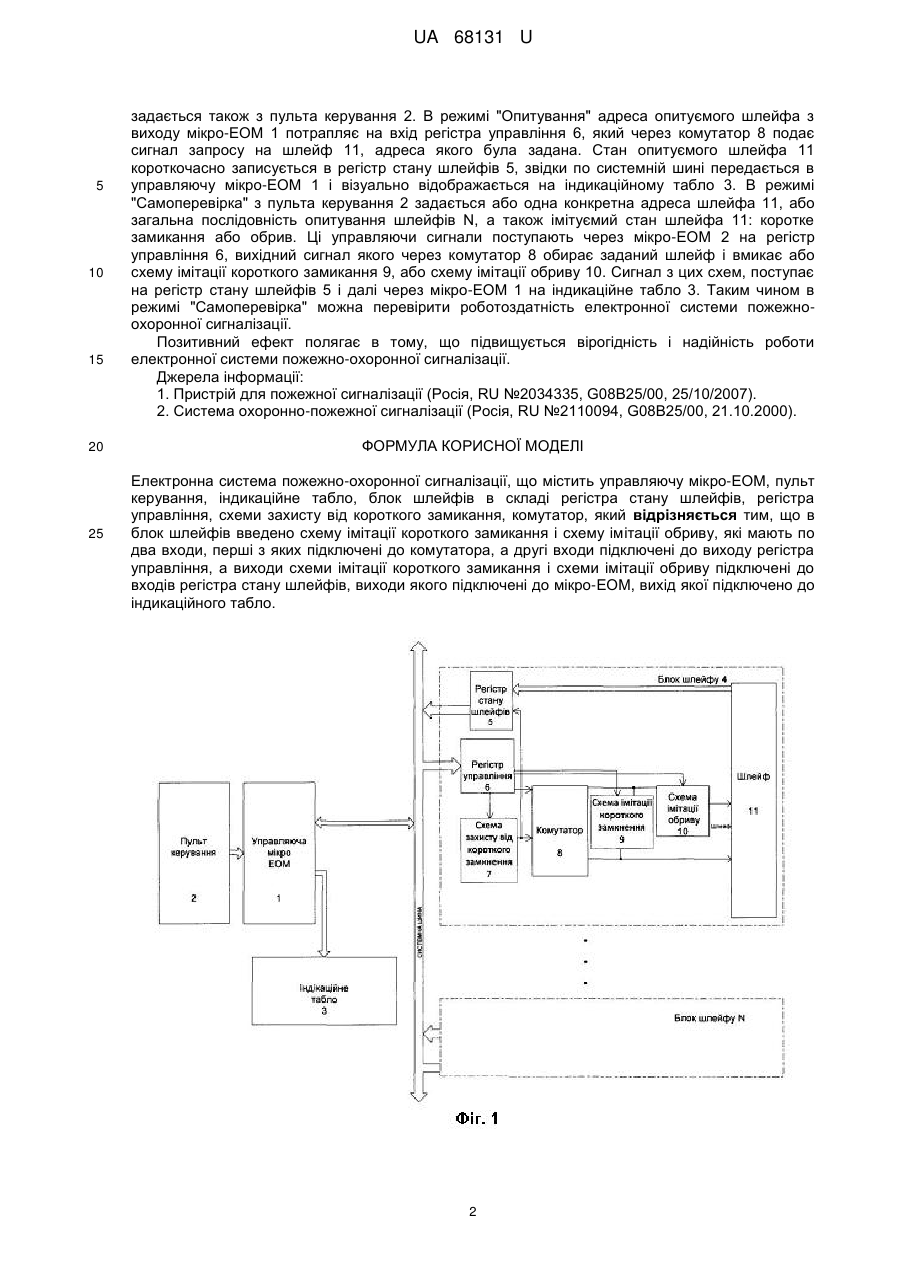

Реферат: UA 68131 U UA 68131 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до радіоелектроніки і може використовуватися в сигнальних системах і системах тривожної сигналізації. Відомий пристрій для пожежної сигналізації (Росія, RU №2034335, G08B25/00, 25/10/2007), що містить прийомний пульт, інформаційні входи якого підключені до першого й другого проводам двохпровідного шлейфа, у який включені адресні блоки, зашунтовані вихідними контактами пожежних оповіщувачів, а також у нього введені формувач імпульсів скидання, генератор тактових імпульсів, компаратор і лічильник, вихід формувача імпульсів скидання підключений до заборонного входу генератора тактових імпульсів і обнуляючому входу лічильника. Один вихід генератора тактових імпульсів підключений до рахункового входу лічильника й одному входу компаратора, інший вихід генератора тактових імпульсів підключений до іншого входу компаратора та до одного проводу двохпровідного шлейфа, виходи лічильника підключені до інформаційних входів блоку індикації, вихід компаратора з'єднаний з дозволяючим входом блоку індикації, а кожний адресний блок містить формувач імпульсів скидання, лічильник, адресний дешифратор і вузол керованої напруги, вихід вузла керованої напруги підключений до рахункового входу лічильника та до одного проводу двохпровідного шлейфа, вихід формувача імпульсів скидання підключений до обнуляючого входу лічильника, виходи якого через адресний дешифратор з'єднані з керуючим входом вузла керованої напруги. Недоліками цього пристрою є, по-перше однобічний обмін сигналами пульта зі шлейфами і, по-друге, відсутність резервування відвідувальних блоків. Найбільш близькими по технічній суті є система охоронно-пожежної сигналізації (Росія, RU №2110094, G08B25/00, 21.10.2000), що містить шлейфи блокування пожежної охорони, шлейфи блокування майнової охорони, блок перемикачів, блоки індикації, кодовий замок, джерело живлення, блок резервного живлення, а також мікроЕОМ, блок адреси, блок керування рівнем, блок узгодження, блок резонансного підсилювача, блок формувача цифрового сигналу, блок номера шифру, блок рівня резервного харчування, керований дільник, блок наявності сіткової напруги, блок керування механічним замком, причому шлейфи блокування пожежної й майнової охорони виконані у вигляді групи шлейфів. Недоліком цієї системи є відсутність можливості самоперевірки роботоздатності електронної системи пожежно-охоронної сигналізації, що суттєво зменшує вірогідність і надійність роботи системи. Задачею корисної моделі є підвищення вірогідності і надійності роботи системи пожежноохоронної сигналізації. Дана задача досягається тим, що у відомій системі, що містить управляючу мікро-ЕОМ, пульт керування, індикаційне табло, блок шлейфів в складі регістра стану шлейфів, регістра управління, схеми захисту від короткого замикання, комутатор, і додатково введено в блок шлейфів схему імітації короткого замикання і схему імітації обриву, які мають по два входи, перші з яких підключені до комутатора, а другі входи підключені до виходу регістра управління, а виходи схеми імітації короткого замикання і схеми імітації обриву підключені до входів регістра стану шлейфів, виходи якого підключені до мікро-ЕОМ, вихід якої підключено до індикаційного табло. На Фіг. 1 показано конструкцію електронної системи пожежно-охоронної сигналізації Електронна система пожежно-охоронної сигналізації містить управляючу мікро-ЕОМ 1, пульт керування 2, індикаційне табло 3, блок шлейфу 4, блок шлейфу N, до складу яких в свою чергу надходять регістр стану шлейфів 5, регістр управління 6, схема захисту від короткого замикання 7, комутатор 8, схема імітацій короткого замикання 9, схема імітації обриву 10, причому пульт керування 2 підключений до входу управляючої мікро ЕОМ 1, а індикаційне табло 3 до виходів мікро-ЕОМ 1 яка за допомогою системної шини з'єднана з блоками шлейфів 4, до складу якого входять регістр стану шлейфів 5 вихід і перший вхід якого підключений до входів мікро-ЕОМ 1, а другий вхід до виходу схеми захисту від короткого замикання 7, вхід якої з'єднай з мікро-ЕОМ 1, а вихід з входом комутатора 8, обидва виходи якого підключені до перших входів схеми імітації короткого замикання 9 і схеми імітації обриву 10, до других входів яких підключено виходи регістра управління 6, а виходи яких підключені до шлейфу 11, вихід з якого підключено до входу стану регістрів 8, а вхід регістра управління 6 підключено до виходу мікро-ЕОМ 1. Електронна система пожежно-охоронної сигналізації працює наступним чином. В процесі роботи відбувається послідовне опитування оповіщувачів у кожному шлейфі 11 і видача інформації про результати на індикаційному табло 3. Система побудована на базі управляючої мікро-ЕОМ 1 і може працювати в двох режимах "Опитування" і "Самоперевірка", які задаються з пульта керування 2. Послідовність опитування оповіщувачів в блоках шлейфів N 1 UA 68131 U 5 10 15 20 25 задається також з пульта керування 2. В режимі "Опитування" адреса опитуємого шлейфа з виходу мікро-ЕОМ 1 потрапляє на вхід регістра управління 6, який через комутатор 8 подає сигнал запросу на шлейф 11, адреса якого була задана. Стан опитуємого шлейфа 11 короткочасно записується в регістр стану шлейфів 5, звідки по системній шині передається в управляючу мікро-ЕОМ 1 і візуально відображається на індикаційному табло 3. В режимі "Самоперевірка" з пульта керування 2 задається або одна конкретна адреса шлейфа 11, або загальна послідовність опитування шлейфів N, а також імітуємий стан шлейфа 11: коротке замикання або обрив. Ці управляючи сигнали поступають через мікро-ЕОМ 2 на регістр управління 6, вихідний сигнал якого через комутатор 8 обирає заданий шлейф і вмикає або схему імітації короткого замикання 9, або схему імітації обриву 10. Сигнал з цих схем, поступає на регістр стану шлейфів 5 і далі через мікро-ЕОМ 1 на індикаційне табло 3. Таким чином в режимі "Самоперевірка" можна перевірити роботоздатність електронної системи пожежноохоронної сигналізації. Позитивний ефект полягає в тому, що підвищується вірогідність і надійність роботи електронної системи пожежно-охоронної сигналізації. Джерела інформації: 1. Пристрій для пожежної сигналізації (Росія, RU №2034335, G08B25/00, 25/10/2007). 2. Система охоронно-пожежної сигналізації (Росія, RU №2110094, G08B25/00, 21.10.2000). ФОРМУЛА КОРИСНОЇ МОДЕЛІ Електронна система пожежно-охоронної сигналізації, що містить управляючу мікро-ЕОМ, пульт керування, індикаційне табло, блок шлейфів в складі регістра стану шлейфів, регістра управління, схеми захисту від короткого замикання, комутатор, який відрізняється тим, що в блок шлейфів введено схему імітації короткого замикання і схему імітації обриву, які мають по два входи, перші з яких підключені до комутатора, а другі входи підключені до виходу регістра управління, а виходи схеми імітації короткого замикання і схеми імітації обриву підключені до входів регістра стану шлейфів, виходи якого підключені до мікро-ЕОМ, вихід якої підключено до індикаційного табло. 2 UA 68131 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
