Пробка гумова для закупорювання пляшок з лікарськими засобами

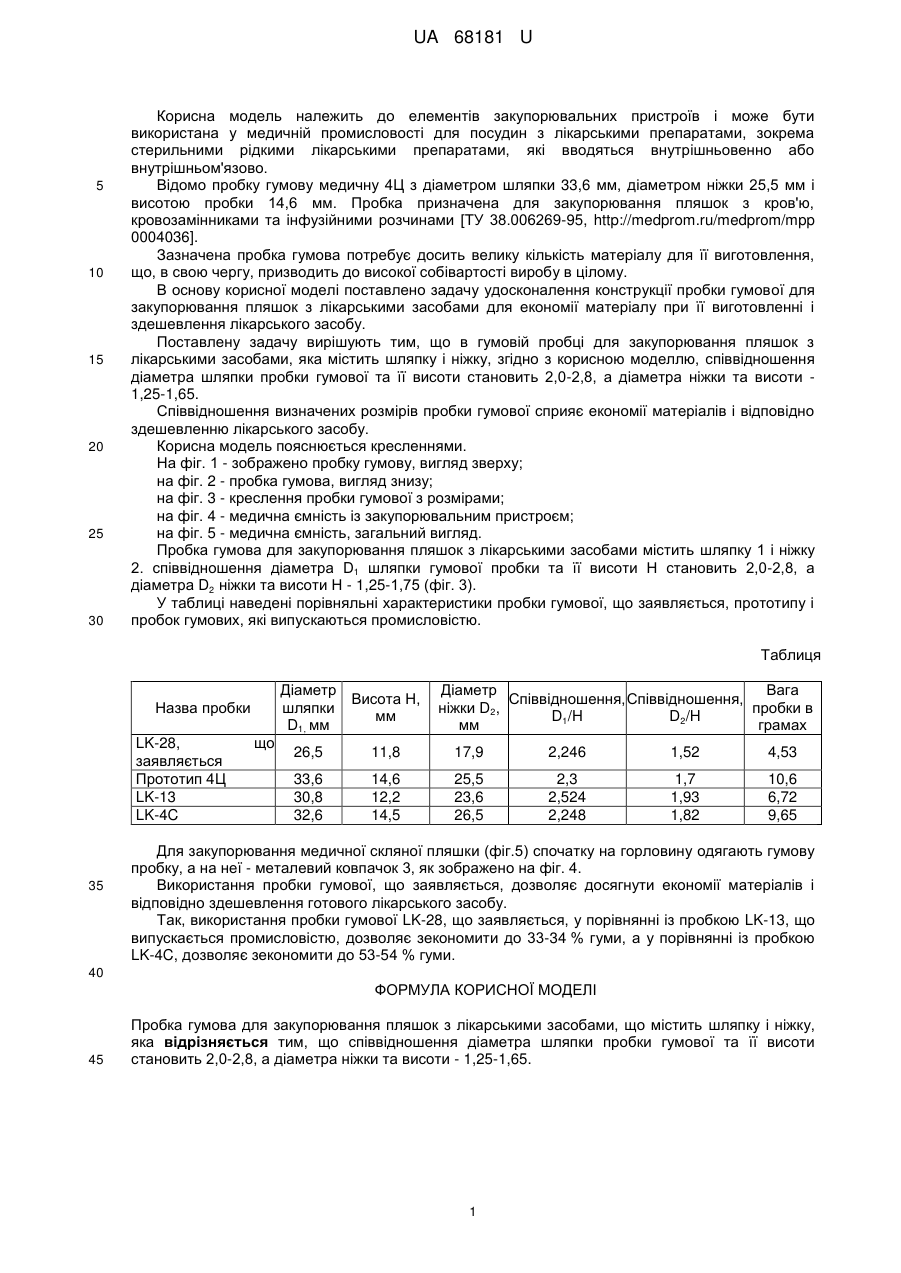

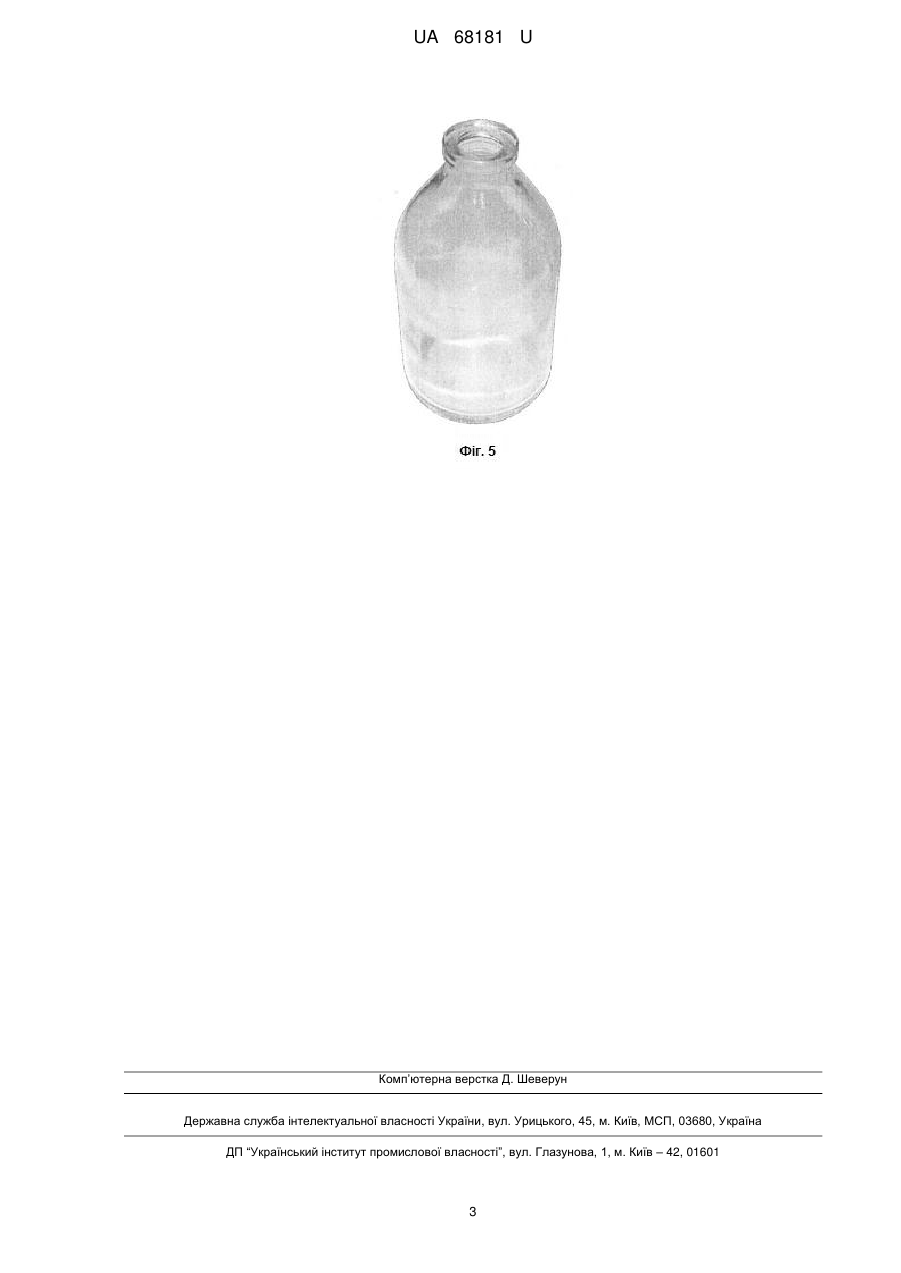

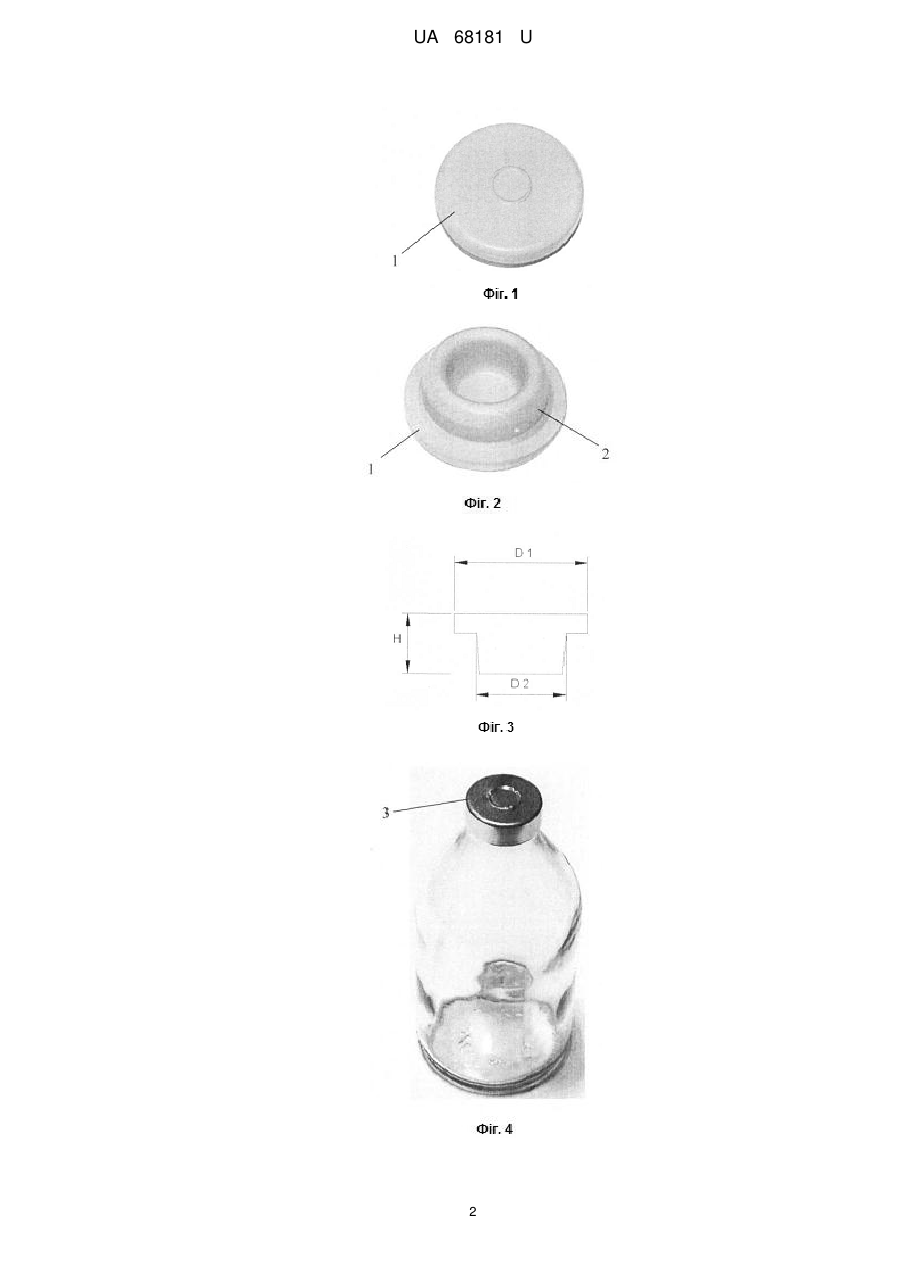

Реферат: UA 68181 U UA 68181 U 5 10 15 20 25 30 Корисна модель належить до елементів закупорювальних пристроїв і може бути використана у медичній промисловості для посудин з лікарськими препаратами, зокрема стерильними рідкими лікарськими препаратами, які вводяться внутрішньовенно або внутрішньом'язово. Відомо пробку гумову медичну 4Ц з діаметром шляпки 33,6 мм, діаметром ніжки 25,5 мм і висотою пробки 14,6 мм. Пробка призначена для закупорювання пляшок з кров'ю, кровозамінниками та інфузійними розчинами [ТУ 38.006269-95, http://medprom.ru/medprom/mpp 0004036]. Зазначена пробка гумова потребує досить велику кількість матеріалу для її виготовлення, що, в свою чергу, призводить до високої собівартості виробу в цілому. В основу корисної моделі поставлено задачу удосконалення конструкції пробки гумової для закупорювання пляшок з лікарськими засобами для економії матеріалу при її виготовленні і здешевлення лікарського засобу. Поставлену задачу вирішують тим, що в гумовій пробці для закупорювання пляшок з лікарськими засобами, яка містить шляпку і ніжку, згідно з корисною моделлю, співвідношення діаметра шляпки пробки гумової та її висоти становить 2,0-2,8, а діаметра ніжки та висоти 1,25-1,65. Співвідношення визначених розмірів пробки гумової сприяє економії матеріалів і відповідно здешевленню лікарського засобу. Корисна модель пояснюється кресленнями. На фіг. 1 - зображено пробку гумову, вигляд зверху; на фіг. 2 - пробка гумова, вигляд знизу; на фіг. 3 - креслення пробки гумової з розмірами; на фіг. 4 - медична ємність із закупорювальним пристроєм; на фіг. 5 - медична ємність, загальний вигляд. Пробка гумова для закупорювання пляшок з лікарськими засобами містить шляпку 1 і ніжку 2. співвідношення діаметра D1 шляпки гумової пробки та її висоти Н становить 2,0-2,8, а діаметра D2 ніжки та висоти Н - 1,25-1,75 (фіг. 3). У таблиці наведені порівняльні характеристики пробки гумової, що заявляється, прототипу і пробок гумових, які випускаються промисловістю. Таблиця Діаметр Висота Н, шляпки мм D1, мм Назва пробки LK-28, заявляється Прототип 4Ц LK-13 LK-4C 35 що Діаметр Вага Співвідношення, Співвідношення, ніжки D2, пробки в D1/H D2/H мм грамах 26,5 11,8 17,9 2,246 1,52 4,53 33,6 30,8 32,6 14,6 12,2 14,5 25,5 23,6 26,5 2,3 2,524 2,248 1,7 1,93 1,82 10,6 6,72 9,65 Для закупорювання медичної скляної пляшки (фіг.5) спочатку на горловину одягають гумову пробку, а на неї - металевий ковпачок 3, як зображено на фіг. 4. Використання пробки гумової, що заявляється, дозволяє досягнути економії матеріалів і відповідно здешевлення готового лікарського засобу. Так, використання пробки гумової LK-28, що заявляється, у порівнянні із пробкою LK-13, що випускається промисловістю, дозволяє зекономити до 33-34 % гуми, а у порівнянні із пробкою LK-4C, дозволяє зекономити до 53-54 % гуми. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Пробка гумова для закупорювання пляшок з лікарськими засобами, що містить шляпку і ніжку, яка відрізняється тим, що співвідношення діаметра шляпки пробки гумової та її висоти становить 2,0-2,8, а діаметра ніжки та висоти - 1,25-1,65. 1 UA 68181 U 2 UA 68181 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
