Ковпачок для медичних ємностей

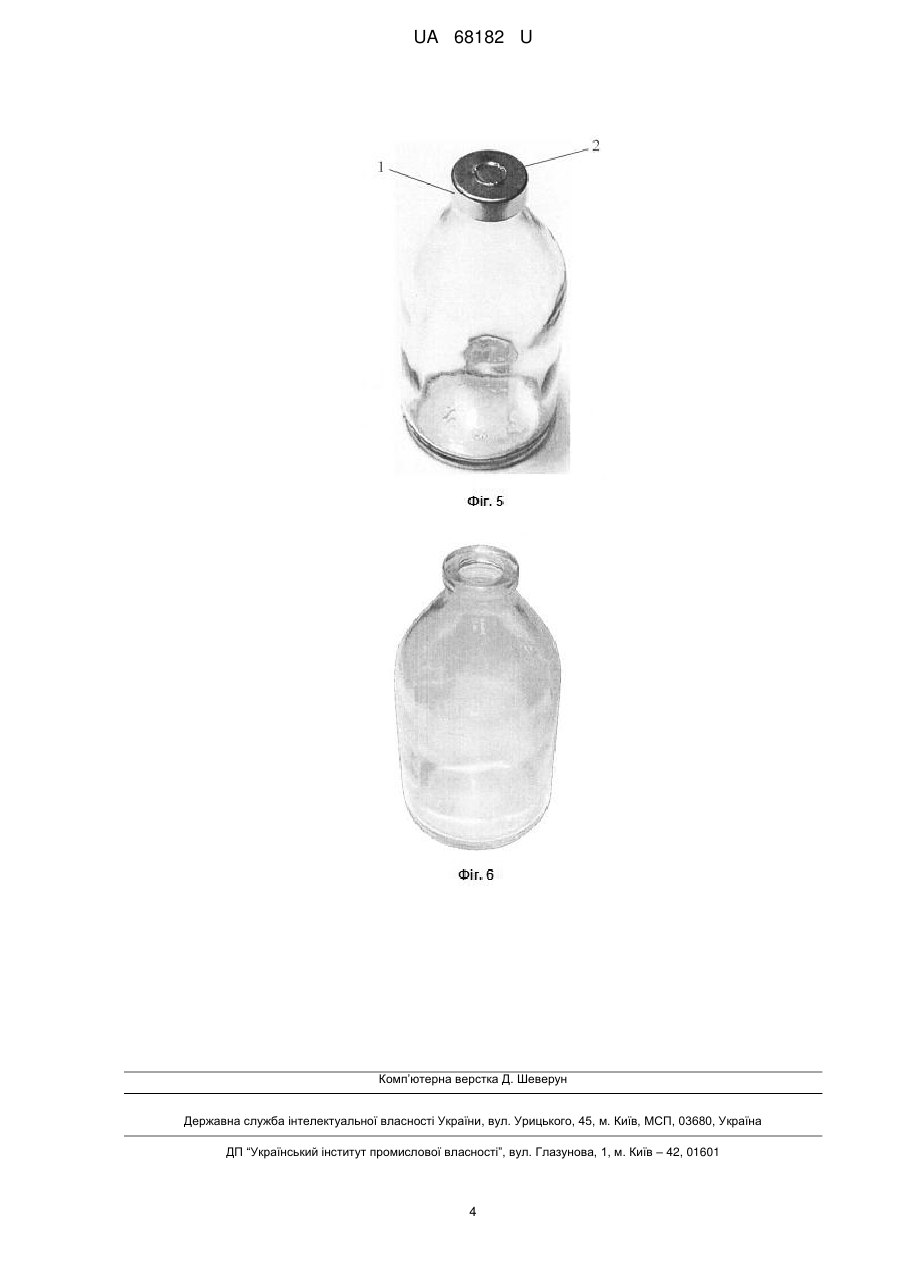

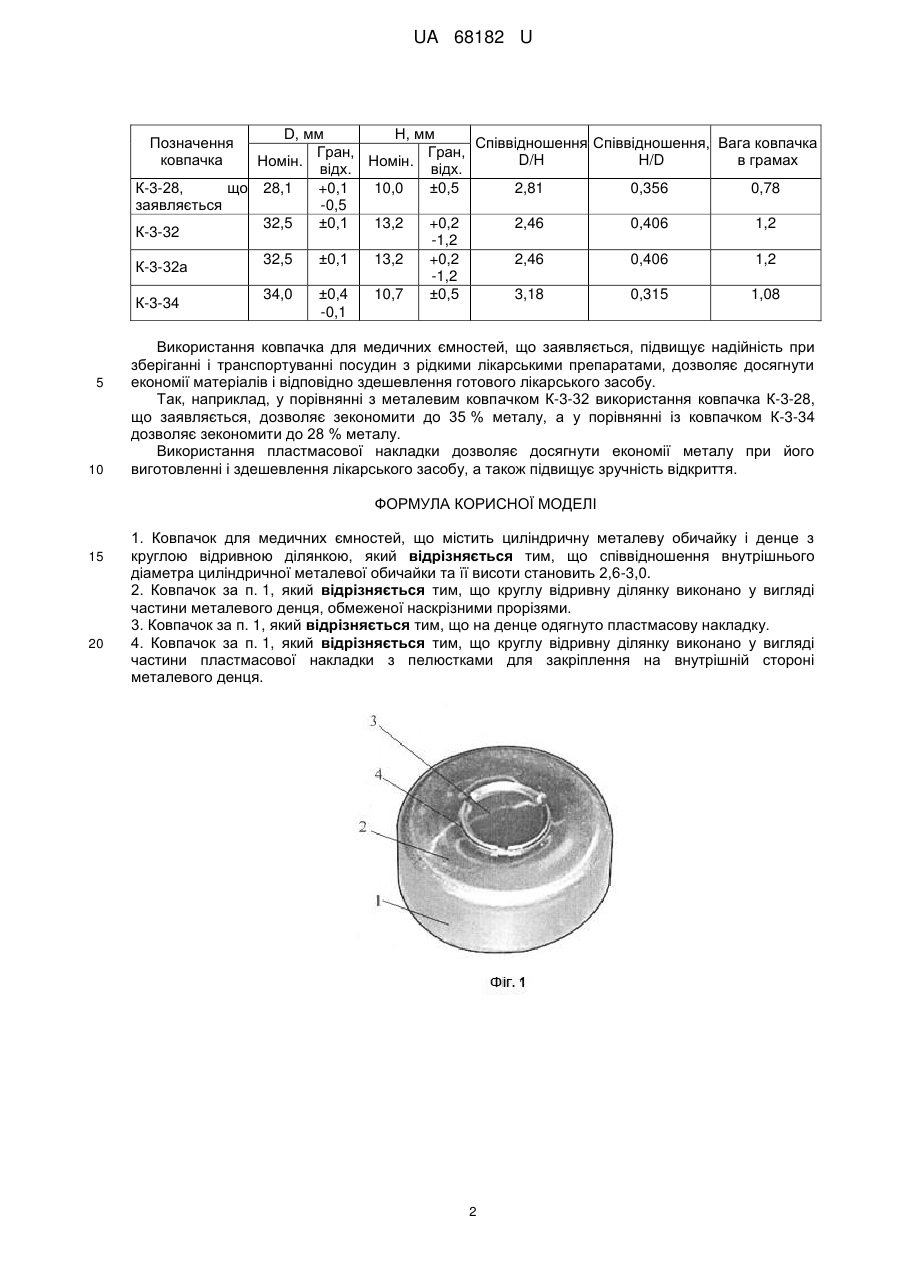

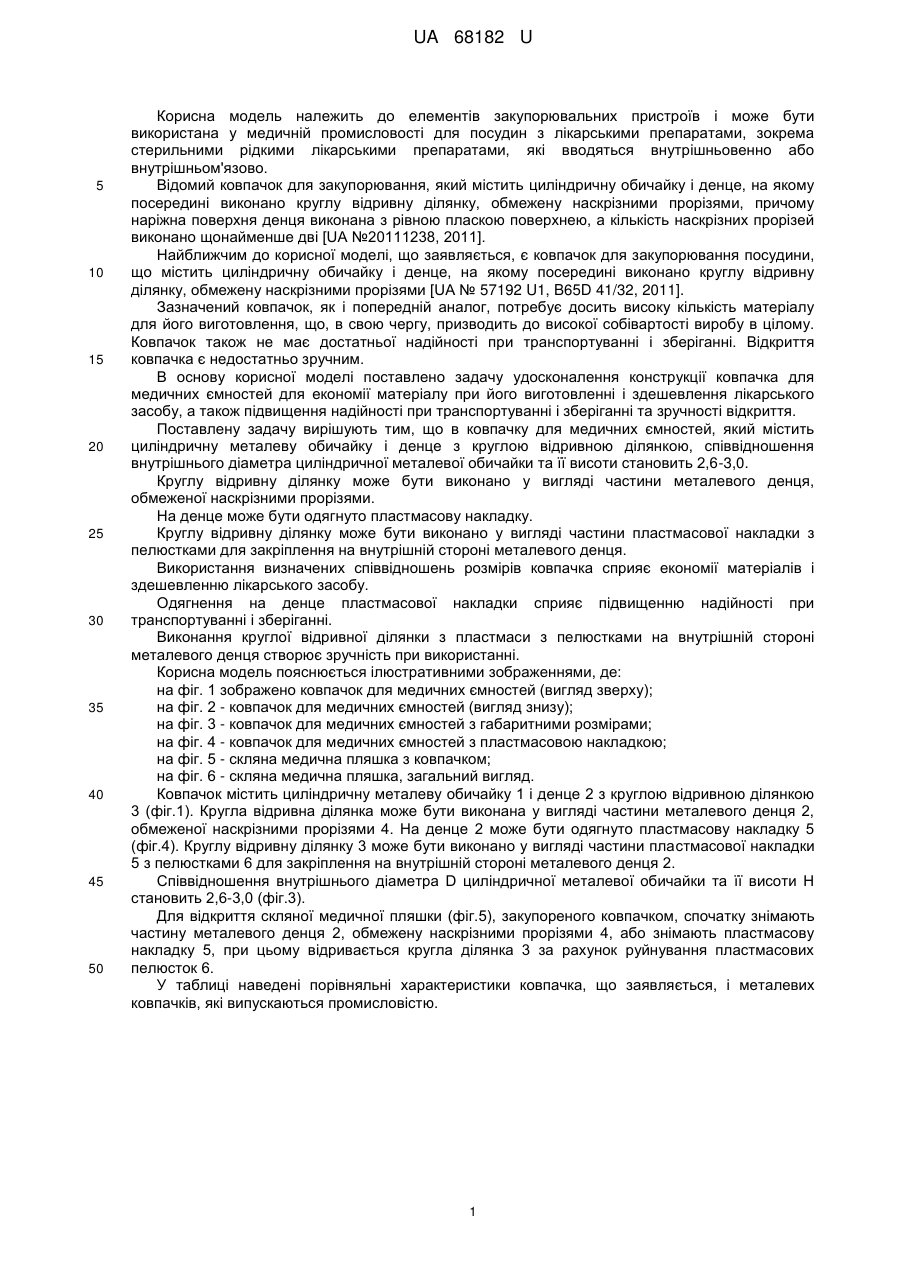

Реферат: UA 68182 U UA 68182 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до елементів закупорювальних пристроїв і може бути використана у медичній промисловості для посудин з лікарськими препаратами, зокрема стерильними рідкими лікарськими препаратами, які вводяться внутрішньовенно або внутрішньом'язово. Відомий ковпачок для закупорювання, який містить циліндричну обичайку і денце, на якому посередині виконано круглу відривну ділянку, обмежену наскрізними прорізями, причому наріжна поверхня денця виконана з рівною пласкою поверхнею, а кількість наскрізних прорізей виконано щонайменше дві [UA №20111238, 2011]. Найближчим до корисної моделі, що заявляється, є ковпачок для закупорювання посудини, що містить циліндричну обичайку і денце, на якому посередині виконано круглу відривну ділянку, обмежену наскрізними прорізями [UA № 57192 U1, B65D 41/32, 2011]. Зазначений ковпачок, як і попередній аналог, потребує досить високу кількість матеріалу для його виготовлення, що, в свою чергу, призводить до високої собівартості виробу в цілому. Ковпачок також не має достатньої надійності при транспортуванні і зберіганні. Відкриття ковпачка є недостатньо зручним. В основу корисної моделі поставлено задачу удосконалення конструкції ковпачка для медичних ємностей для економії матеріалу при його виготовленні і здешевлення лікарського засобу, а також підвищення надійності при транспортуванні і зберіганні та зручності відкриття. Поставлену задачу вирішують тим, що в ковпачку для медичних ємностей, який містить циліндричну металеву обичайку і денце з круглою відривною ділянкою, співвідношення внутрішнього діаметра циліндричної металевої обичайки та її висоти становить 2,6-3,0. Круглу відривну ділянку може бути виконано у вигляді частини металевого денця, обмеженої наскрізними прорізями. На денце може бути одягнуто пластмасову накладку. Круглу відривну ділянку може бути виконано у вигляді частини пластмасової накладки з пелюстками для закріплення на внутрішній стороні металевого денця. Використання визначених співвідношень розмірів ковпачка сприяє економії матеріалів і здешевленню лікарського засобу. Одягнення на денце пластмасової накладки сприяє підвищенню надійності при транспортуванні і зберіганні. Виконання круглої відривної ділянки з пластмаси з пелюстками на внутрішній стороні металевого денця створює зручність при використанні. Корисна модель пояснюється ілюстративними зображеннями, де: на фіг. 1 зображено ковпачок для медичних ємностей (вигляд зверху); на фіг. 2 - ковпачок для медичних ємностей (вигляд знизу); на фіг. 3 - ковпачок для медичних ємностей з габаритними розмірами; на фіг. 4 - ковпачок для медичних ємностей з пластмасовою накладкою; на фіг. 5 - скляна медична пляшка з ковпачком; на фіг. 6 - скляна медична пляшка, загальний вигляд. Ковпачок містить циліндричну металеву обичайку 1 і денце 2 з круглою відривною ділянкою 3 (фіг.1). Кругла відривна ділянка може бути виконана у вигляді частини металевого денця 2, обмеженої наскрізними прорізями 4. На денце 2 може бути одягнуто пластмасову накладку 5 (фіг.4). Круглу відривну ділянку 3 може бути виконано у вигляді частини пластмасової накладки 5 з пелюстками 6 для закріплення на внутрішній стороні металевого денця 2. Співвідношення внутрішнього діаметра D циліндричної металевої обичайки та її висоти Н становить 2,6-3,0 (фіг.3). Для відкриття скляної медичної пляшки (фіг.5), закупореного ковпачком, спочатку знімають частину металевого денця 2, обмежену наскрізними прорізями 4, або знімають пластмасову накладку 5, при цьому відривається кругла ділянка 3 за рахунок руйнування пластмасових пелюсток 6. У таблиці наведені порівняльні характеристики ковпачка, що заявляється, і металевих ковпачків, які випускаються промисловістю. 1 UA 68182 U D, мм Н, мм Співвідношення Співвідношення, Вага ковпачка Гран, Гран, D/H H/D в грамах Номін. Номін. відх. відх. К-3-28, що 28,1 +0,1 10,0 ±0,5 2,81 0,356 0,78 заявляється -0,5 32,5 ±0,1 13,2 +0,2 2,46 0,406 1,2 К-3-32 -1,2 32,5 ±0,1 13,2 +0,2 2,46 0,406 1,2 К-3-32а -1,2 34,0 ±0,4 10,7 ±0,5 3,18 0,315 1,08 К-3-34 -0,1 Позначення ковпачка 5 10 Використання ковпачка для медичних ємностей, що заявляється, підвищує надійність при зберіганні і транспортуванні посудин з рідкими лікарськими препаратами, дозволяє досягнути економії матеріалів і відповідно здешевлення готового лікарського засобу. Так, наприклад, у порівнянні з металевим ковпачком К-3-32 використання ковпачка К-3-28, що заявляється, дозволяє зекономити до 35 % металу, а у порівнянні із ковпачком К-3-34 дозволяє зекономити до 28 % металу. Використання пластмасової накладки дозволяє досягнути економії металу при його виготовленні і здешевлення лікарського засобу, а також підвищує зручність відкриття. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 1. Ковпачок для медичних ємностей, що містить циліндричну металеву обичайку і денце з круглою відривною ділянкою, який відрізняється тим, що співвідношення внутрішнього діаметра циліндричної металевої обичайки та її висоти становить 2,6-3,0. 2. Ковпачок за п. 1, який відрізняється тим, що круглу відривну ділянку виконано у вигляді частини металевого денця, обмеженої наскрізними прорізями. 3. Ковпачок за п. 1, який відрізняється тим, що на денце одягнуто пластмасову накладку. 4. Ковпачок за п. 1, який відрізняється тим, що круглу відривну ділянку виконано у вигляді частини пластмасової накладки з пелюстками для закріплення на внутрішній стороні металевого денця. 2 UA 68182 U 3 UA 68182 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
