Пляшка скляна медична

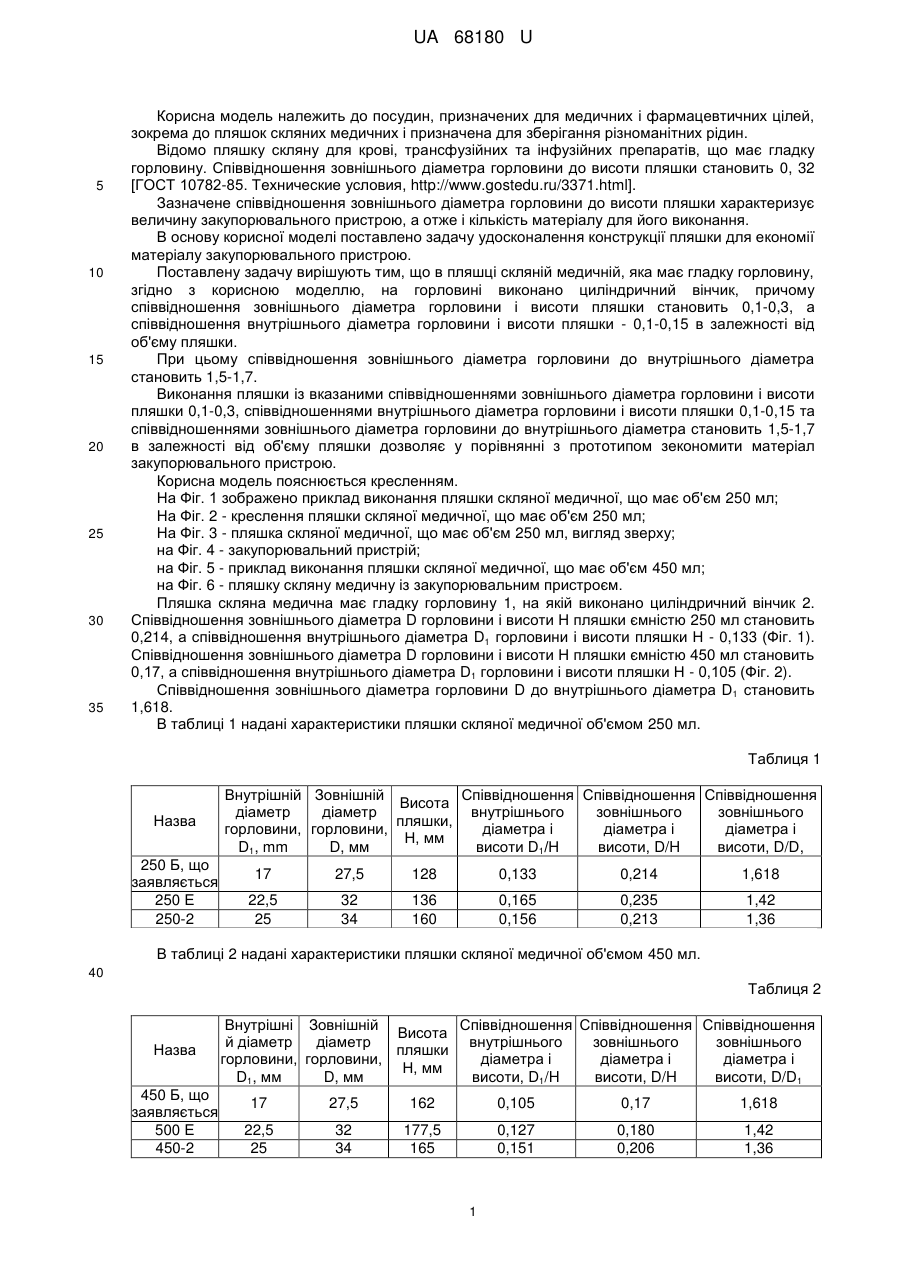

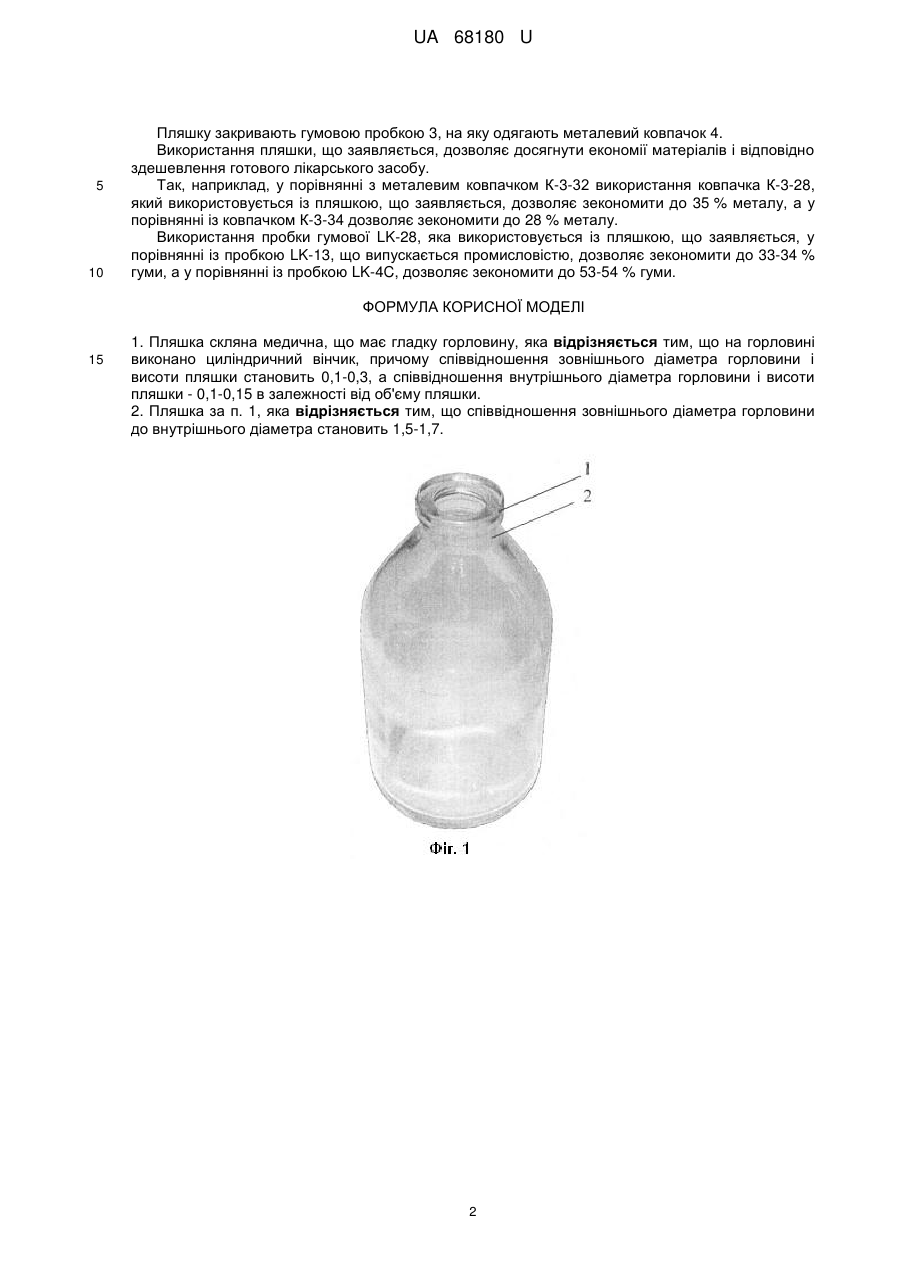

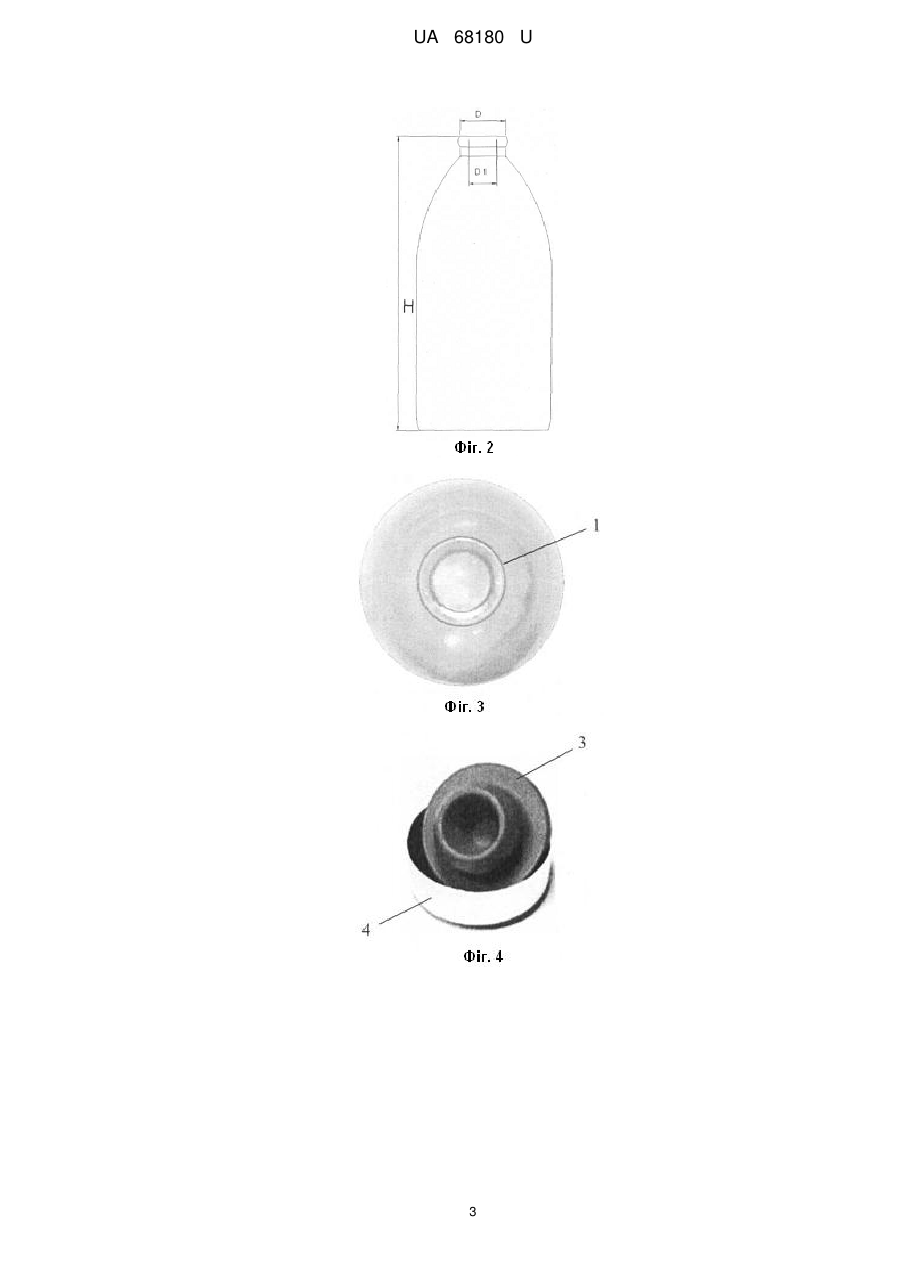

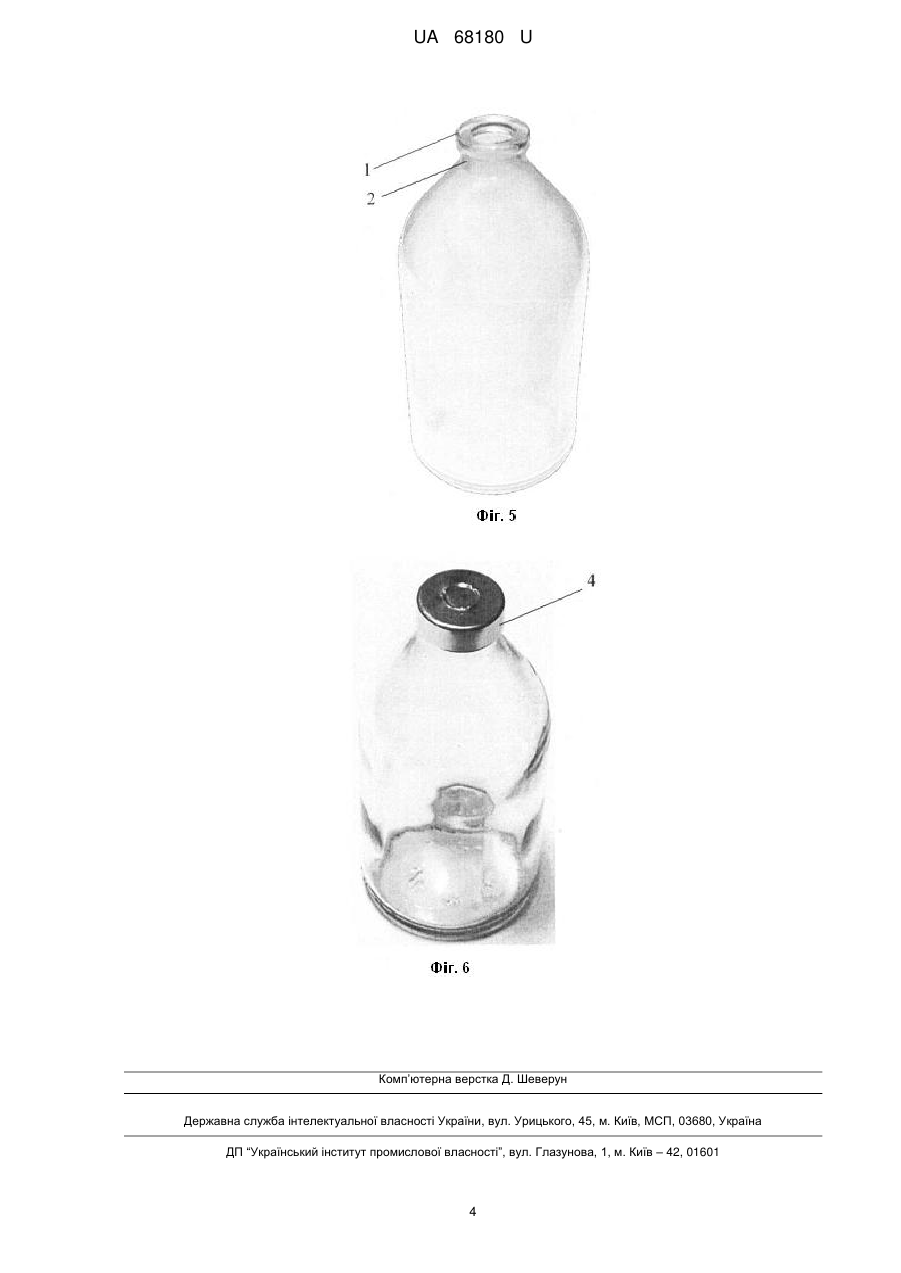

Реферат: UA 68180 U UA 68180 U 5 10 15 20 25 30 35 Корисна модель належить до посудин, призначених для медичних і фармацевтичних цілей, зокрема до пляшок скляних медичних і призначена для зберігання різноманітних рідин. Відомо пляшку скляну для крові, трансфузійних та інфузійних препаратів, що має гладку горловину. Співвідношення зовнішнього діаметра горловини до висоти пляшки становить 0, 32 [ГОСТ 10782-85. Технические условия, http://www.gostedu.ru/3371.html]. Зазначене співвідношення зовнішнього діаметра горловини до висоти пляшки характеризує величину закупорювального пристрою, а отже і кількість матеріалу для його виконання. В основу корисної моделі поставлено задачу удосконалення конструкції пляшки для економії матеріалу закупорювального пристрою. Поставлену задачу вирішують тим, що в пляшці скляній медичній, яка має гладку горловину, згідно з корисною моделлю, на горловині виконано циліндричний вінчик, причому співвідношення зовнішнього діаметра горловини і висоти пляшки становить 0,1-0,3, а співвідношення внутрішнього діаметра горловини і висоти пляшки - 0,1-0,15 в залежності від об'єму пляшки. При цьому співвідношення зовнішнього діаметра горловини до внутрішнього діаметра становить 1,5-1,7. Виконання пляшки із вказаними співвідношеннями зовнішнього діаметра горловини і висоти пляшки 0,1-0,3, співвідношеннями внутрішнього діаметра горловини і висоти пляшки 0,1-0,15 та співвідношеннями зовнішнього діаметра горловини до внутрішнього діаметра становить 1,5-1,7 в залежності від об'єму пляшки дозволяє у порівнянні з прототипом зекономити матеріал закупорювального пристрою. Корисна модель пояснюється кресленням. На Фіг. 1 зображено приклад виконання пляшки скляної медичної, що має об'єм 250 мл; На Фіг. 2 - креслення пляшки скляної медичної, що має об'єм 250 мл; На Фіг. 3 - пляшка скляної медичної, що має об'єм 250 мл, вигляд зверху; на Фіг. 4 - закупорювальний пристрій; на Фіг. 5 - приклад виконання пляшки скляної медичної, що має об'єм 450 мл; на Фіг. 6 - пляшку скляну медичну із закупорювальним пристроєм. Пляшка скляна медична має гладку горловину 1, на якій виконано циліндричний вінчик 2. Співвідношення зовнішнього діаметра D горловини і висоти Н пляшки ємністю 250 мл становить 0,214, а співвідношення внутрішнього діаметра D1 горловини і висоти пляшки Н - 0,133 (Фіг. 1). Співвідношення зовнішнього діаметра D горловини і висоти Н пляшки ємністю 450 мл становить 0,17, а співвідношення внутрішнього діаметра D1 горловини і висоти пляшки Н - 0,105 (Фіг. 2). Співвідношення зовнішнього діаметра горловини D до внутрішнього діаметра D1 становить 1,618. В таблиці 1 надані характеристики пляшки скляної медичної об'ємом 250 мл. Таблиця 1 Назва 250 Б, що заявляється 250 Е 250-2 Внутрішній Зовнішній Співвідношення Співвідношення Співвідношення Висота діаметр діаметр внутрішнього зовнішнього зовнішнього пляшки, горловини, горловини, діаметра і діаметра і діаметра і Н, мм D1, mm D, мм висоти D1/Н висоти, D/H висоти, D/D, 17 27,5 128 0,133 0,214 1,618 22,5 25 32 34 136 160 0,165 0,156 0,235 0,213 1,42 1,36 В таблиці 2 надані характеристики пляшки скляної медичної об'ємом 450 мл. 40 Таблиця 2 Назва 450 Б, що заявляється 500 Е 450-2 Внутрішні Зовнішній Співвідношення Співвідношення Співвідношення Висота й діаметр діаметр внутрішнього зовнішнього зовнішнього пляшки горловини, горловини, діаметра і діаметра і діаметра і Н, мм D1, мм D, мм висоти, D1/H висоти, D/H висоти, D/D1 17 27,5 162 0,105 0,17 1,618 22,5 25 32 34 177,5 165 0,127 0,151 0,180 0,206 1,42 1,36 1 UA 68180 U 5 10 Пляшку закривають гумовою пробкою 3, на яку одягають металевий ковпачок 4. Використання пляшки, що заявляється, дозволяє досягнути економії матеріалів і відповідно здешевлення готового лікарського засобу. Так, наприклад, у порівнянні з металевим ковпачком К-3-32 використання ковпачка К-3-28, який використовується із пляшкою, що заявляється, дозволяє зекономити до 35 % металу, а у порівнянні із ковпачком К-3-34 дозволяє зекономити до 28 % металу. Використання пробки гумової LK-28, яка використовується із пляшкою, що заявляється, у порівнянні із пробкою LK-13, що випускається промисловістю, дозволяє зекономити до 33-34 % гуми, а у порівнянні із пробкою LK-4C, дозволяє зекономити до 53-54 % гуми. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 1. Пляшка скляна медична, що має гладку горловину, яка відрізняється тим, що на горловині виконано циліндричний вінчик, причому співвідношення зовнішнього діаметра горловини і висоти пляшки становить 0,1-0,3, а співвідношення внутрішнього діаметра горловини і висоти пляшки - 0,1-0,15 в залежності від об'єму пляшки. 2. Пляшка за п. 1, яка відрізняється тим, що співвідношення зовнішнього діаметра горловини до внутрішнього діаметра становить 1,5-1,7. 2 UA 68180 U 3 UA 68180 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
