Масажер-профілактор розори-балана

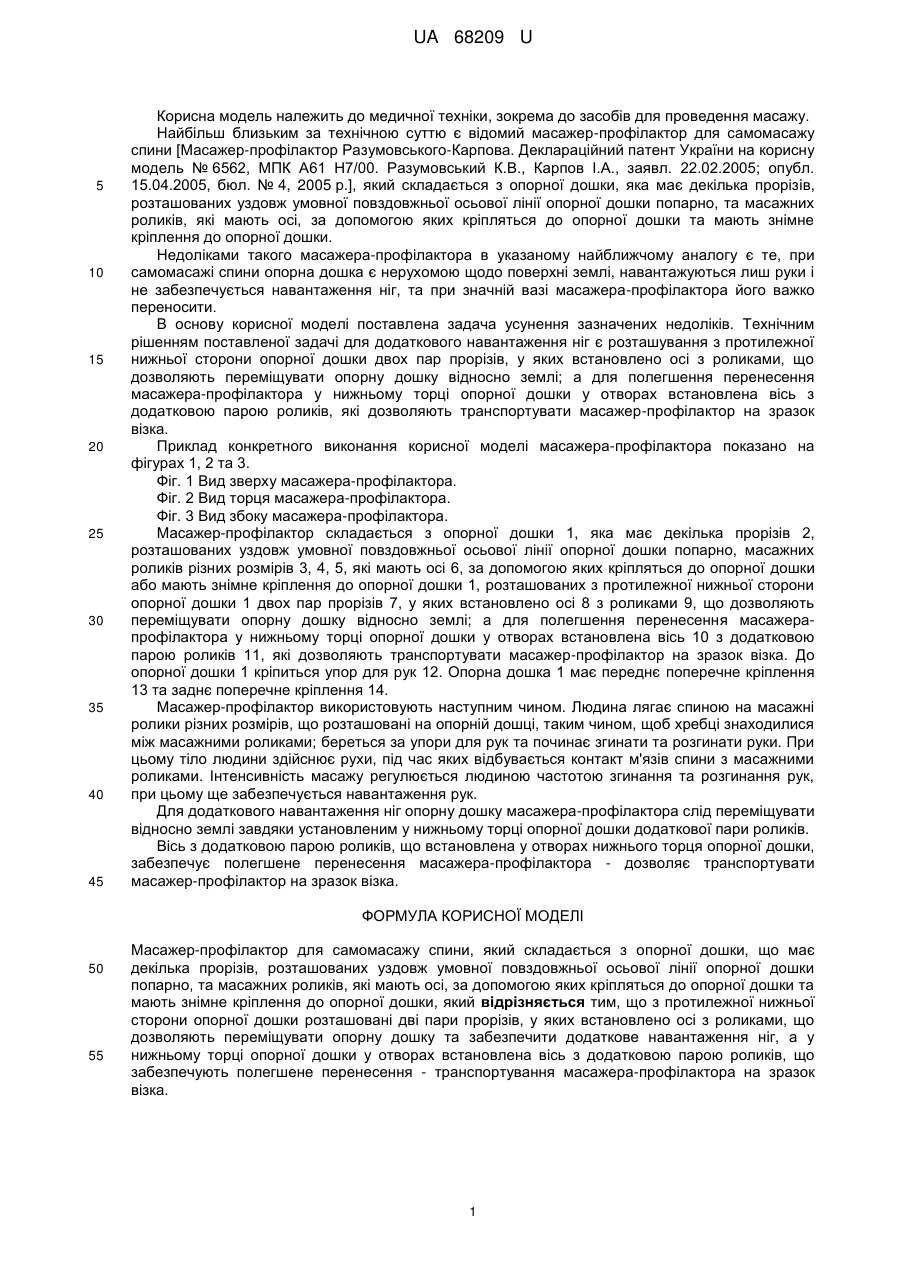

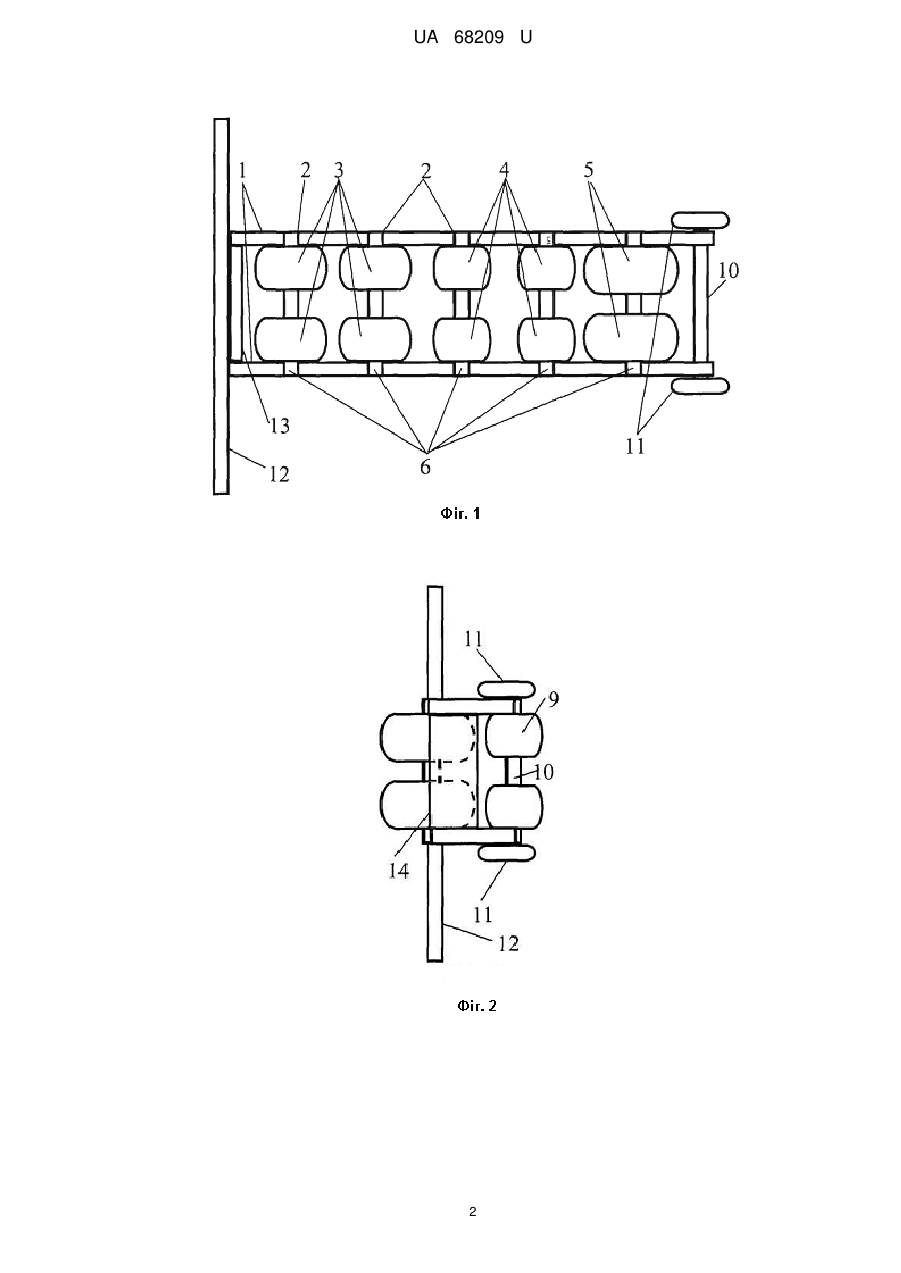

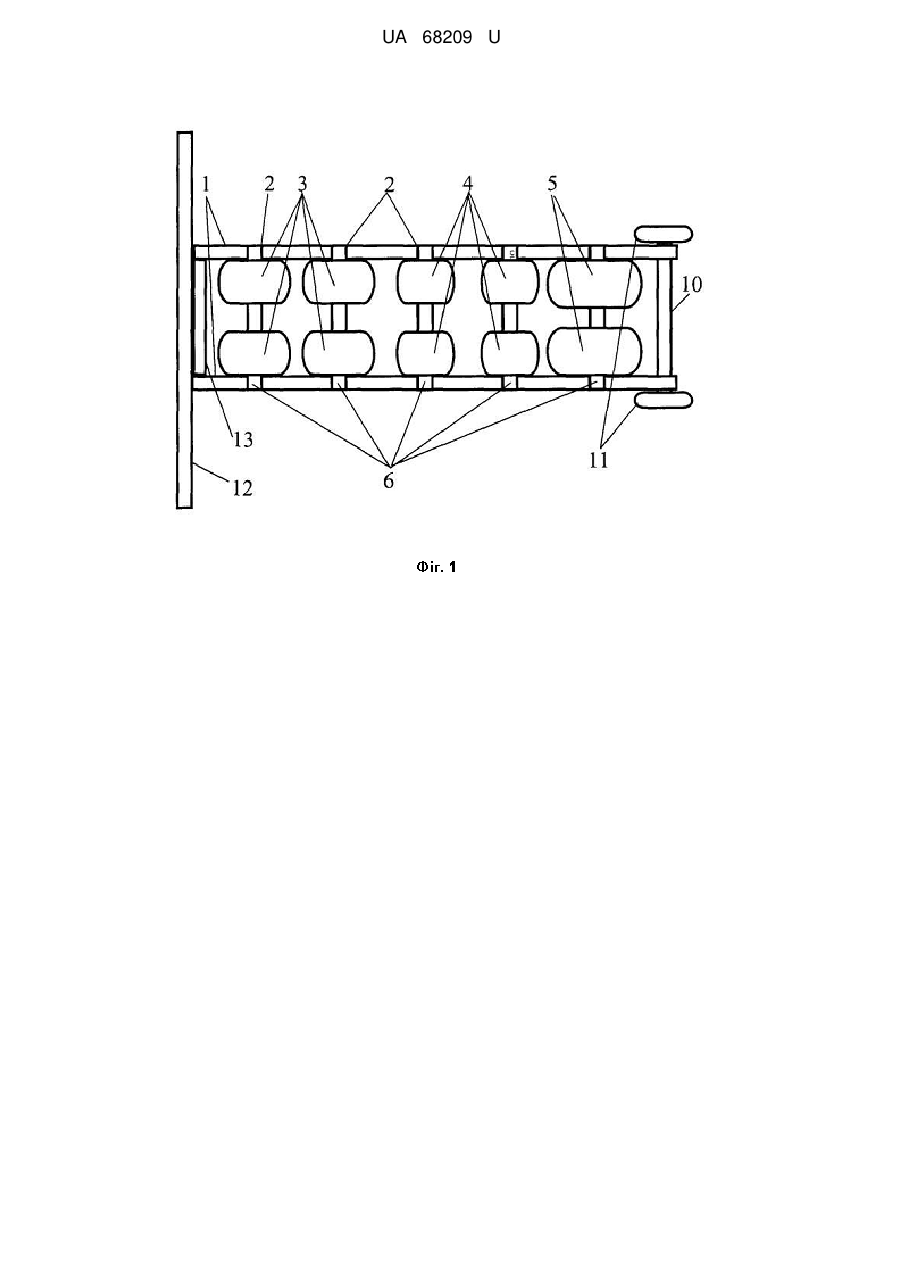

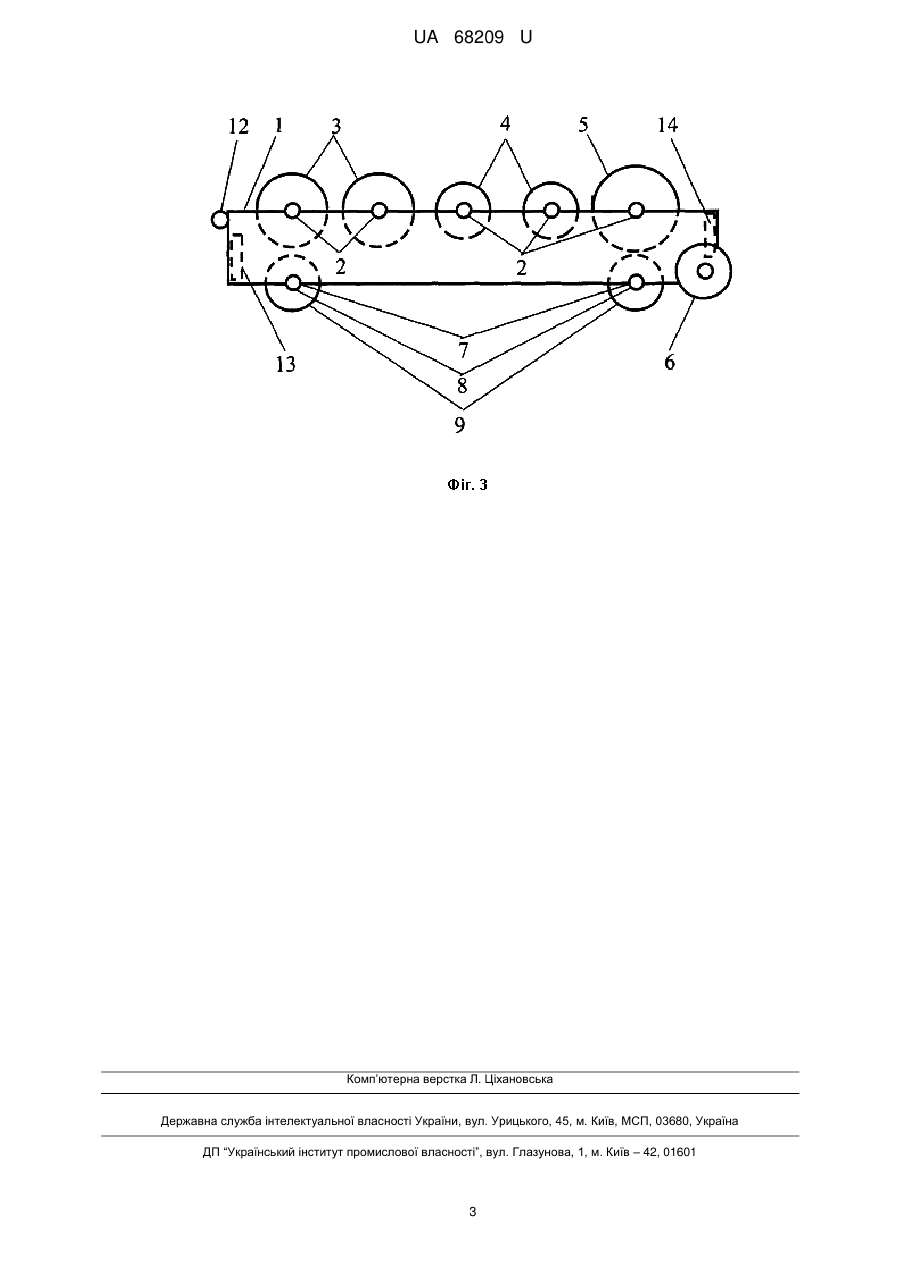

Реферат: Масажер-профілактор для самомасажу спини складається з опорної дошки, що має декілька прорізів, розташованих уздовж умовної повздовжньої осьової лінії опорної дошки попарно, та масажних роликів, які мають осі для прикріплення до опорної дошки та знімне кріплення. З протилежної нижньої сторони опорної дошки розташовані дві пари прорізів, у яких встановлено осі з роликами. У нижньому торці опорної дошки у отворах встановлена вісь з додатковою парою роликів для транспортування масажера-профілактора. UA 68209 U (54) МАСАЖЕР-ПРОФІЛАКТОР РОЗОРИ-БАЛАНА UA 68209 U UA 68209 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до медичної техніки, зокрема до засобів для проведення масажу. Найбільш близьким за технічною суттю є відомий масажер-профілактор для самомасажу спини [Масажер-профілактор Разумовського-Карпова. Деклараційний патент України на корисну модель № 6562, МПК А61 Н7/00. Разумовський К.В., Карпов І.А., заявл. 22.02.2005; опубл. 15.04.2005, бюл. № 4, 2005 p.], який складається з опорної дошки, яка має декілька прорізів, розташованих уздовж умовної повздовжньої осьової лінії опорної дошки попарно, та масажних роликів, які мають осі, за допомогою яких кріпляться до опорної дошки та мають знімне кріплення до опорної дошки. Недоліками такого масажера-профілактора в указаному найближчому аналогу є те, при самомасажі спини опорна дошка є нерухомою щодо поверхні землі, навантажуються лиш руки і не забезпечується навантаження ніг, та при значній вазі масажера-профілактора його важко переносити. В основу корисної моделі поставлена задача усунення зазначених недоліків. Технічним рішенням поставленої задачі для додаткового навантаження ніг є розташування з протилежної нижньої сторони опорної дошки двох пар прорізів, у яких встановлено осі з роликами, що дозволяють переміщувати опорну дошку відносно землі; а для полегшення перенесення масажера-профілактора у нижньому торці опорної дошки у отворах встановлена вісь з додатковою парою роликів, які дозволяють транспортувати масажер-профілактор на зразок візка. Приклад конкретного виконання корисної моделі масажера-профілактора показано на фігурах 1, 2 та 3. Фіг. 1 Вид зверху масажера-профілактора. Фіг. 2 Вид торця масажера-профілактора. Фіг. 3 Вид збоку масажера-профілактора. Масажер-профілактор складається з опорної дошки 1, яка має декілька прорізів 2, розташованих уздовж умовної повздовжньої осьової лінії опорної дошки попарно, масажних роликів різних розмірів 3, 4, 5, які мають осі 6, за допомогою яких кріпляться до опорної дошки або мають знімне кріплення до опорної дошки 1, розташованих з протилежної нижньої сторони опорної дошки 1 двох пар прорізів 7, у яких встановлено осі 8 з роликами 9, що дозволяють переміщувати опорну дошку відносно землі; а для полегшення перенесення масажерапрофілактора у нижньому торці опорної дошки у отворах встановлена вісь 10 з додатковою парою роликів 11, які дозволяють транспортувати масажер-профілактор на зразок візка. До опорної дошки 1 кріпиться упор для рук 12. Опорна дошка 1 має переднє поперечне кріплення 13 та заднє поперечне кріплення 14. Масажер-профілактор використовують наступним чином. Людина лягає спиною на масажні ролики різних розмірів, що розташовані на опорній дошці, таким чином, щоб хребці знаходилися між масажними роликами; береться за упори для рук та починає згинати та розгинати руки. При цьому тіло людини здійснює рухи, під час яких відбувається контакт м'язів спини з масажними роликами. Інтенсивність масажу регулюється людиною частотою згинання та розгинання рук, при цьому ще забезпечується навантаження рук. Для додаткового навантаження ніг опорну дошку масажера-профілактора слід переміщувати відносно землі завдяки установленим у нижньому торці опорної дошки додаткової пари роликів. Вісь з додатковою парою роликів, що встановлена у отворах нижнього торця опорної дошки, забезпечує полегшене перенесення масажера-профілактора - дозволяє транспортувати масажер-профілактор на зразок візка. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Масажер-профілактор для самомасажу спини, який складається з опорної дошки, що має декілька прорізів, розташованих уздовж умовної повздовжньої осьової лінії опорної дошки попарно, та масажних роликів, які мають осі, за допомогою яких кріпляться до опорної дошки та мають знімне кріплення до опорної дошки, який відрізняється тим, що з протилежної нижньої сторони опорної дошки розташовані дві пари прорізів, у яких встановлено осі з роликами, що дозволяють переміщувати опорну дошку та забезпечитидодаткове навантаження ніг, а у нижньому торці опорної дошки у отворах встановлена вісь з додатковою парою роликів, що забезпечують полегшене перенесення - транспортування масажера-профілактора на зразок візка. 1 UA 68209 U 2 UA 68209 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
