Теплогенератор з рухомим пристроєм нагріву і подачі повітря в камеру догорання твердого палива

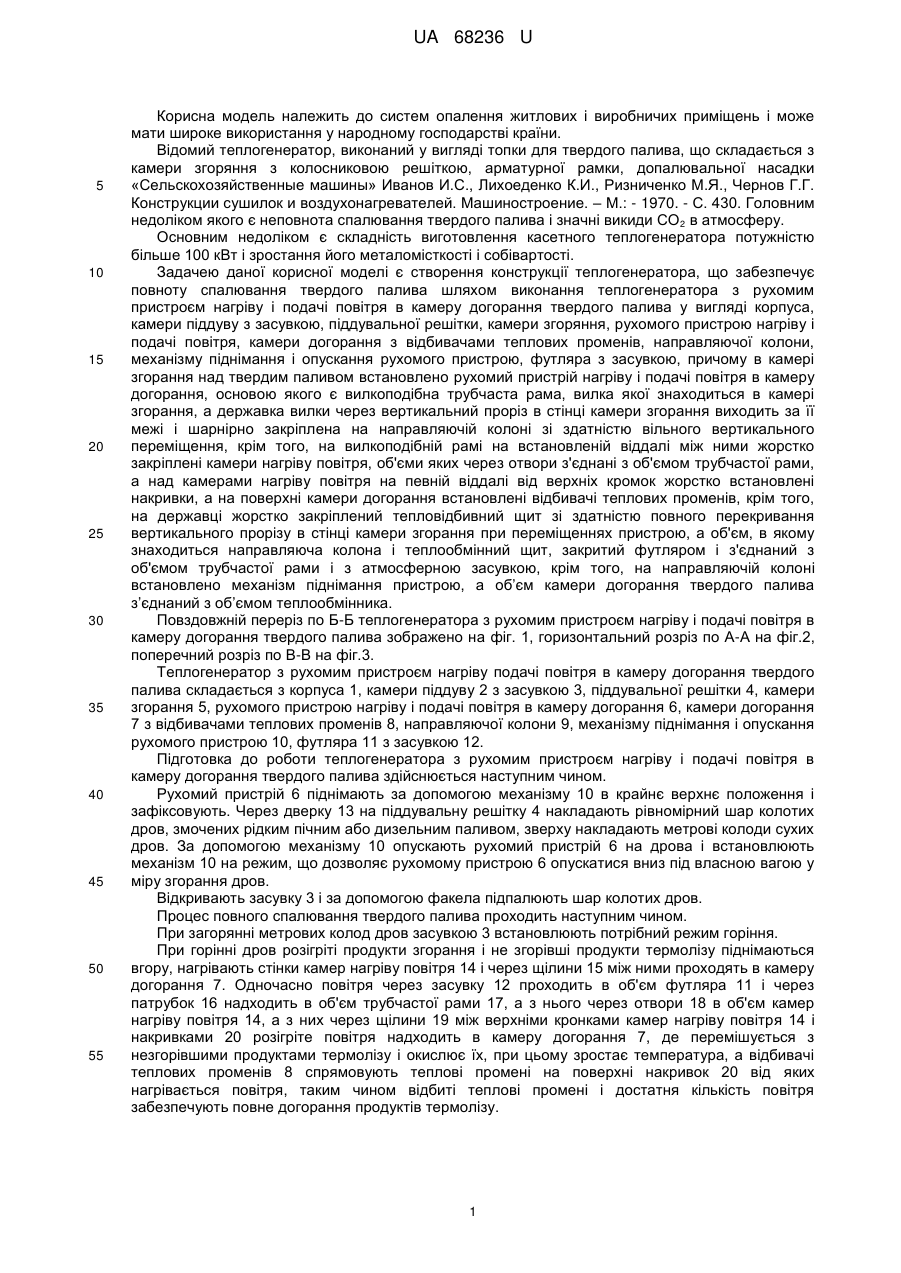

Реферат: Теплогенератор з рухомим пристроєм нагріву подачі повітря в камеру догорання твердого палива складається з корпуса, камери піддуву з засувкою, піддувальної решітки, камери згорання, рухомого пристрою нагріву і подачі повітря в камеру догорання, камери догорання з відбивачами теплових променів, камер нагріву повітря, направляючої колони, механізму піднімання і опускання рухомого пристрою, футляра з засувкою, трубчастої рами накривок, теплообмінника, тепловідбивного щита. UA 68236 U (12) UA 68236 U UA 68236 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до систем опалення житлових і виробничих приміщень і може мати широке використання у народному господарстві країни. Відомий теплогенератор, виконаний у вигляді топки для твердого палива, що складається з камери згоряння з колосниковою решіткою, арматурної рамки, допалювальної насадки «Сельскохозяйственные машины» Иванов И.С., Лихоеденко К.И., Ризниченко М.Я., Чернов Г.Г. Конструкции сушилок и воздухонагревателей. Машиностроение. – М.: - 1970. - С. 430. Головним недоліком якого є неповнота спалювання твердого палива і значні викиди CO 2 в атмосферу. Основним недоліком є складність виготовлення касетного теплогенератора потужністю більше 100 кВт і зростання його металомісткості і собівартості. Задачею даної корисної моделі є створення конструкції теплогенератора, що забезпечує повноту спалювання твердого палива шляхом виконання теплогенератора з рухомим пристроєм нагріву і подачі повітря в камеру догорання твердого палива у вигляді корпуса, камери піддуву з засувкою, піддувальної решітки, камери згоряння, рухомого пристрою нагріву і подачі повітря, камери догорання з відбивачами теплових променів, направляючої колони, механізму піднімання і опускання рухомого пристрою, футляра з засувкою, причому в камері згорання над твердим паливом встановлено рухомий пристрій нагріву і подачі повітря в камеру догорання, основою якого є вилкоподібна трубчаста рама, вилка якої знаходиться в камері згорання, а державка вилки через вертикальний проріз в стінці камери згорання виходить за її межі і шарнірно закріплена на направляючій колоні зі здатністю вільного вертикального переміщення, крім того, на вилкоподібній рамі на встановленій віддалі між ними жорстко закріплені камери нагріву повітря, об'єми яких через отвори з'єднані з об'ємом трубчастої рами, а над камерами нагріву повітря на певній віддалі від верхніх кромок жорстко встановлені накривки, а на поверхні камери догорання встановлені відбивачі теплових променів, крім того, на державці жорстко закріплений тепловідбивний щит зі здатністю повного перекривання вертикального прорізу в стінці камери згорання при переміщеннях пристрою, а об'єм, в якому знаходиться направляюча колона і теплообмінний щит, закритий футляром і з'єднаний з об'ємом трубчастої рами і з атмосферною засувкою, крім того, на направляючій колоні встановлено механізм піднімання пристрою, а об’єм камери догорання твердого палива з’єднаний з об’ємом теплообмінника. Повздовжній переріз по Б-Б теплогенератора з рухомим пристроєм нагріву і подачі повітря в камеру догорання твердого палива зображено на фіг. 1, горизонтальний розріз по А-А на фіг.2, поперечний розріз по В-В на фіг.3. Теплогенератор з рухомим пристроєм нагріву подачі повітря в камеру догорання твердого палива складається з корпуса 1, камери піддуву 2 з засувкою 3, піддувальної решітки 4, камери згорання 5, рухомого пристрою нагріву і подачі повітря в камеру догорання 6, камери догорання 7 з відбивачами теплових променів 8, направляючої колони 9, механізму піднімання і опускання рухомого пристрою 10, футляра 11 з засувкою 12. Підготовка до роботи теплогенератора з рухомим пристроєм нагріву і подачі повітря в камеру догорання твердого палива здійснюється наступним чином. Рухомий пристрій 6 піднімають за допомогою механізму 10 в крайнє верхнє положення і зафіксовують. Через дверку 13 на піддувальну решітку 4 накладають рівномірний шар колотих дров, змочених рідким пічним або дизельним паливом, зверху накладають метрові колоди сухих дров. За допомогою механізму 10 опускають рухомий пристрій 6 на дрова і встановлюють механізм 10 на режим, що дозволяє рухомому пристрою 6 опускатися вниз під власною вагою у міру згорання дров. Відкривають засувку 3 і за допомогою факела підпалюють шар колотих дров. Процес повного спалювання твердого палива проходить наступним чином. При загорянні метрових колод дров засувкою 3 встановлюють потрібний режим горіння. При горінні дров розігріті продукти згорання і не згорівші продукти термолізу піднімаються вгору, нагрівають стінки камер нагріву повітря 14 і через щілини 15 між ними проходять в камеру догорання 7. Одночасно повітря через засувку 12 проходить в об'єм футляра 11 і через патрубок 16 надходить в об'єм трубчастої рами 17, а з нього через отвори 18 в об'єм камер нагріву повітря 14, а з них через щілини 19 між верхніми кронками камер нагріву повітря 14 і накривками 20 розігріте повітря надходить в камеру догорання 7, де перемішується з незгорівшими продуктами термолізу і окислює їх, при цьому зростає температура, а відбивачі теплових променів 8 спрямовують теплові промені на поверхні накривок 20 від яких нагрівається повітря, таким чином відбиті теплові промені і достатня кількість повітря забезпечують повне догорання продуктів термолізу. 1 UA 68236 U 5 Розжарені продукти згорання виходять в двоконтурний панельний теплообмінник 22. При згоранні палива рухомий пристрій 6 опускається вниз, при цьому вертикальний отвір в корпусі 1 закритий тепловідбивним щитом 21. До завершення вигорання твердого палива рухомий пристрій 6 піднімають і фіксують в крайньому верхньому положенні, проводять закладку палива і процес горіння продовжується. До переваг належать простота конструкції і повне спалювання твердого палива а також широкий діапазон потужностей і низька собівартість при виготовленні. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 25 Теплогенератор з рухомим пристроєм нагріву подачі повітря в камеру догорання твердого палива, що виконаний у вигляді корпуса, камери піддуву з закривкою, піддувальної решітки, камери згорання, рухомого пристрою нагріву і подачі повітря, камери догорання з відбивачами теплових променів, направляючої колони, механізму піднімання і опускання рухомого пристрою, футляра з засувкою, який відрізняється тим, що в камері згорання над твердим паливом встановлено рухомий пристрій нагріву і подачі повітря в камеру догорання, основою якого є вилкоподібна трубчаста рама, вилка якої знаходиться в камері згорання, а державка вилки через вертикальний проріз в стінці камери згорання виходить за її межі і шарнірно закріплена на направляючій колоні зі здатністю вільного вертикального переміщення, крім того, на вилкоподібній рамі, на встановленій віддалі між ними, жорстко закріплені камери нагріву повітря, об'єми яких через отвори з'єднані з об'ємом трубчастої рами, а над камерами нагріву повітря, на певній віддалі від верхніх кронок, жорстко встановлені накривки, а на поверхні камери догорання встановлені відбивачі теплових променів, крім того, на державці жорстко закріплений тепловідбивний щит із здатністю повного перекривання вертикального прорізу в стінці камери згорання при переміщеннях пристрою, а об'єм, в якому знаходиться направляюча колона і теплообмінний щит, закритий футляром і з'єднаний з об'ємом трубчастої рами і з атмосферною засувкою, крім того, на направляючій колоні встановлено механізм піднімання пристрою, а об'єм камери догорання твердого палива з'єднаний з об'ємом теплообмінника. 2 UA 68236 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
