Дихальний пристрій

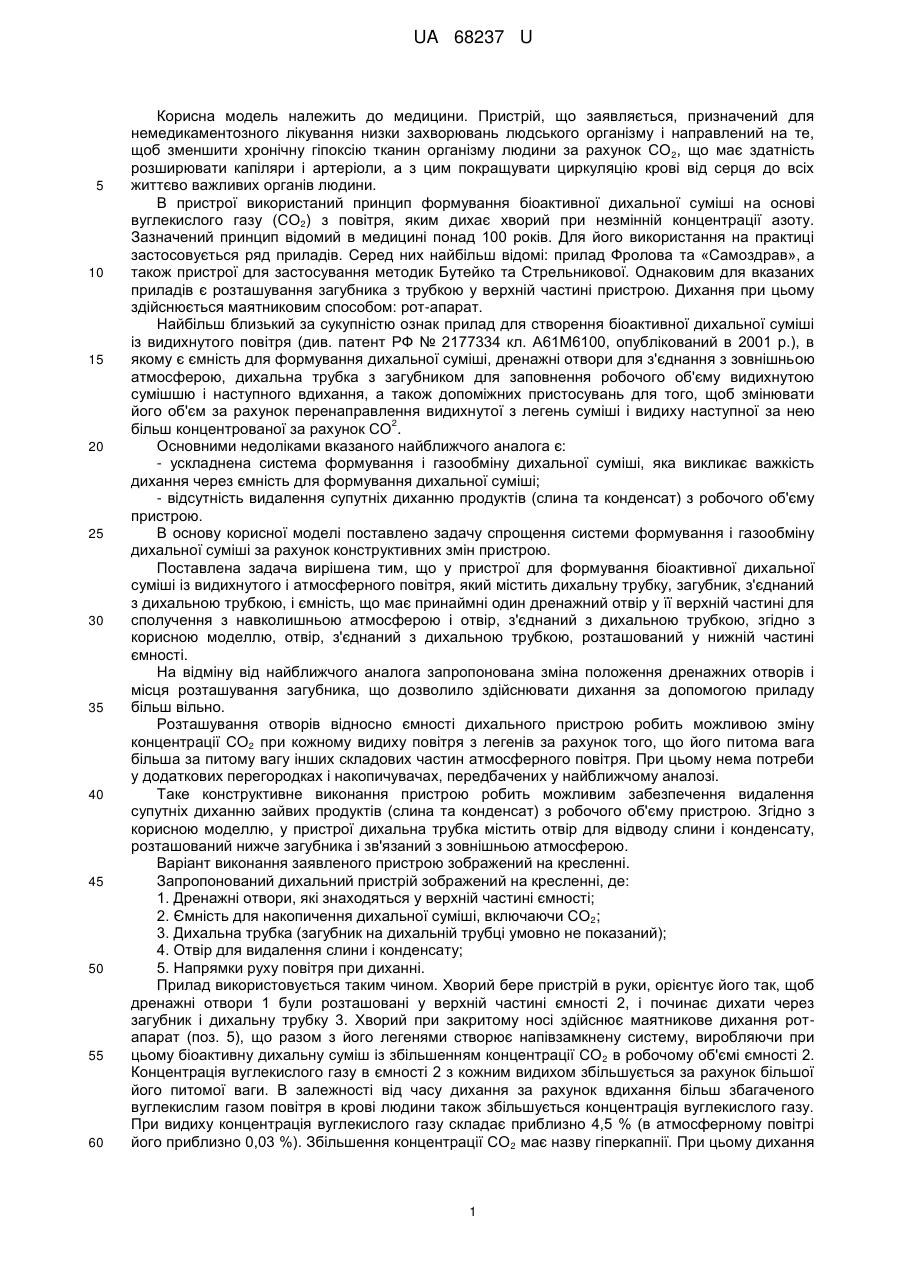

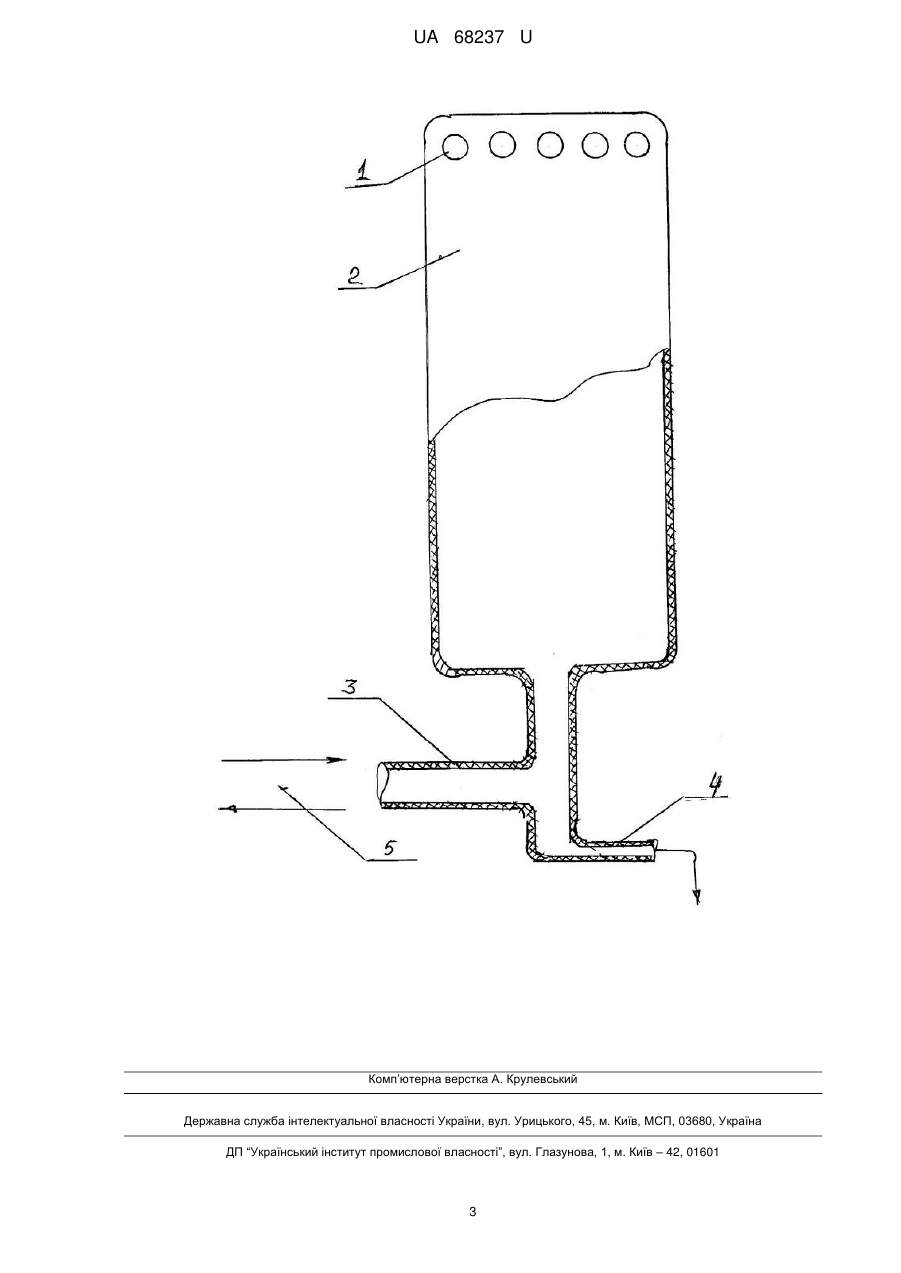

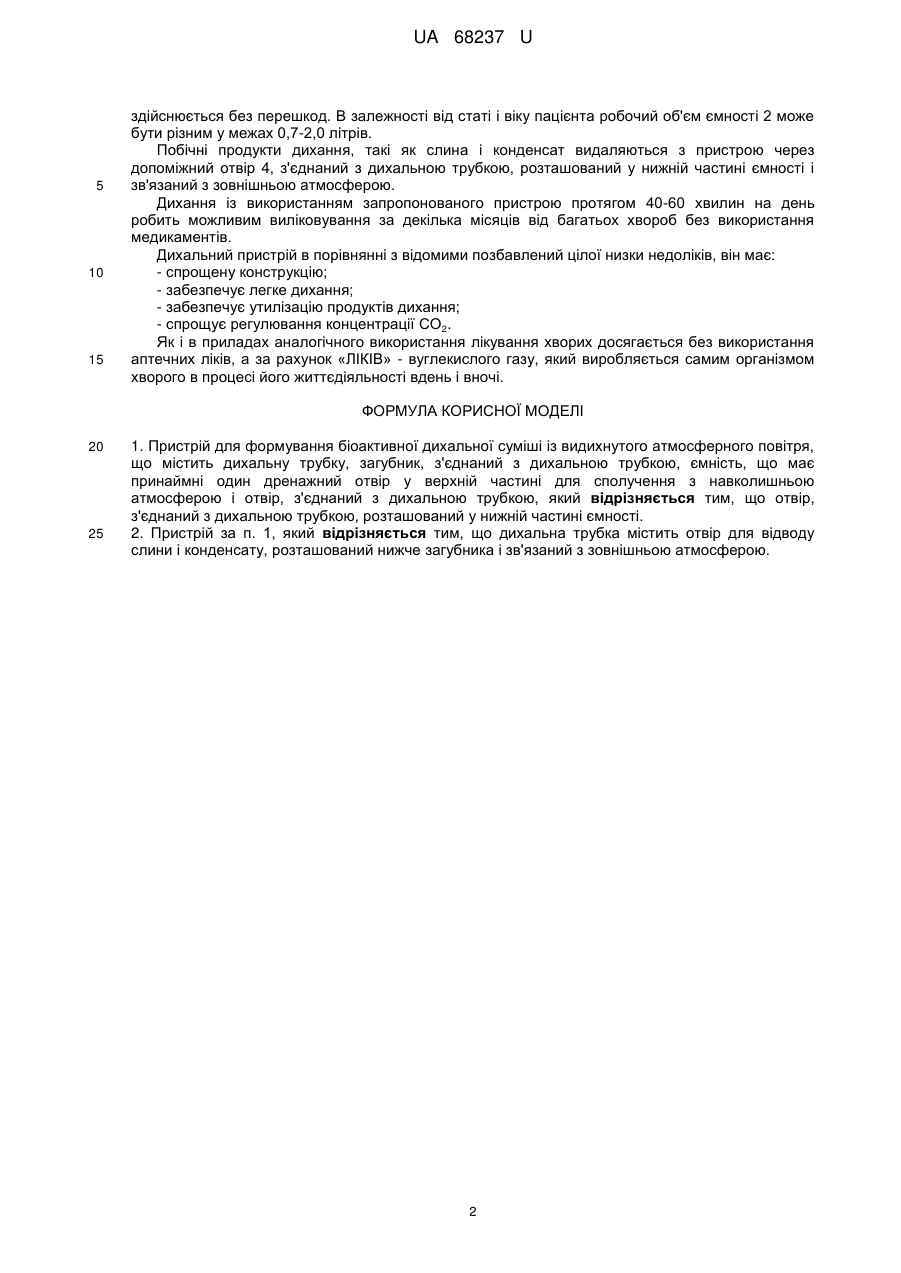

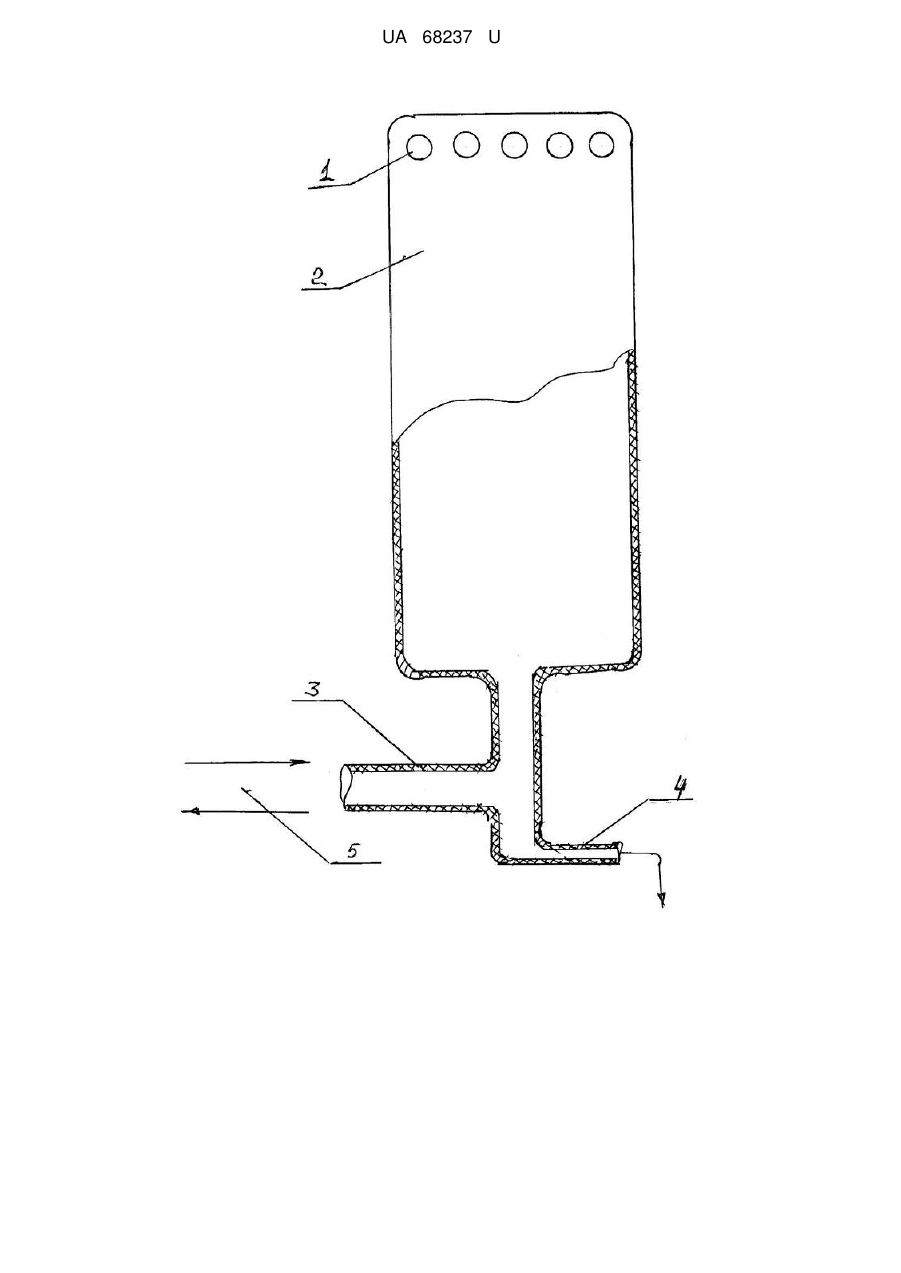

Реферат: UA 68237 U UA 68237 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до медицини. Пристрій, що заявляється, призначений для немедикаментозного лікування низки захворювань людського організму і направлений на те, щоб зменшити хронічну гіпоксію тканин організму людини за рахунок СО 2, що має здатність розширювати капіляри і артеріоли, а з цим покращувати циркуляцію крові від серця до всіх життєво важливих органів людини. В пристрої використаний принцип формування біоактивної дихальної суміші на основі вуглекислого газу (СО2) з повітря, яким дихає хворий при незмінній концентрації азоту. Зазначений принцип відомий в медицині понад 100 років. Для його використання на практиці застосовується ряд приладів. Серед них найбільш відомі: прилад Фролова та «Самоздрав», а також пристрої для застосування методик Бутейко та Стрельникової. Однаковим для вказаних приладів є розташування загубника з трубкою у верхній частині пристрою. Дихання при цьому здійснюється маятниковим способом: рот-апарат. Найбільш близький за сукупністю ознак прилад для створення біоактивної дихальної суміші із видихнутого повітря (див. патент РФ № 2177334 кл. А61М6100, опублікований в 2001 р.), в якому є ємність для формування дихальної суміші, дренажні отвори для з'єднання з зовнішньою атмосферою, дихальна трубка з загубником для заповнення робочого об'єму видихнутою сумішшю і наступного вдихання, а також допоміжних пристосувань для того, щоб змінювати його об'єм за рахунок перенаправлення видихнутої з легень суміші і видиху наступної за нею 2 більш концентрованої за рахунок СО . Основними недоліками вказаного найближчого аналога є: - ускладнена система формування і газообміну дихальної суміші, яка викликає важкість дихання через ємність для формування дихальної суміші; - відсутність видалення супутніх диханню продуктів (слина та конденсат) з робочого об'єму пристрою. В основу корисної моделі поставлено задачу спрощення системи формування і газообміну дихальної суміші за рахунок конструктивних змін пристрою. Поставлена задача вирішена тим, що у пристрої для формування біоактивної дихальної суміші із видихнутого і атмосферного повітря, який містить дихальну трубку, загубник, з'єднаний з дихальною трубкою, і ємність, що має принаймні один дренажний отвір у її верхній частині для сполучення з навколишньою атмосферою і отвір, з'єднаний з дихальною трубкою, згідно з корисною моделлю, отвір, з'єднаний з дихальною трубкою, розташований у нижній частині ємності. На відміну від найближчого аналога запропонована зміна положення дренажних отворів і місця розташування загубника, що дозволило здійснювати дихання за допомогою приладу більш вільно. Розташування отворів відносно ємності дихального пристрою робить можливою зміну концентрації СО2 при кожному видиху повітря з легенів за рахунок того, що його питома вага більша за питому вагу інших складових частин атмосферного повітря. При цьому нема потреби у додаткових перегородках і накопичувачах, передбачених у найближчому аналозі. Таке конструктивне виконання пристрою робить можливим забезпечення видалення супутніх диханню зайвих продуктів (слина та конденсат) з робочого об'єму пристрою. Згідно з корисною моделлю, у пристрої дихальна трубка містить отвір для відводу слини і конденсату, розташований нижче загубника і зв'язаний з зовнішньою атмосферою. Варіант виконання заявленого пристрою зображений на кресленні. Запропонований дихальний пристрій зображений на кресленні, де: 1. Дренажні отвори, які знаходяться у верхній частині ємності; 2. Ємність для накопичення дихальної суміші, включаючи СО2; 3. Дихальна трубка (загубник на дихальній трубці умовно не показаний); 4. Отвір для видалення слини і конденсату; 5. Напрямки руху повітря при диханні. Прилад використовується таким чином. Хворий бере пристрій в руки, орієнтує його так, щоб дренажні отвори 1 були розташовані у верхній частині ємності 2, і починає дихати через загубник і дихальну трубку 3. Хворий при закритому носі здійснює маятникове дихання ротапарат (поз. 5), що разом з його легенями створює напівзамкнену систему, виробляючи при цьому біоактивну дихальну суміш із збільшенням концентрації СО 2 в робочому об'ємі ємності 2. Концентрація вуглекислого газу в ємності 2 з кожним видихом збільшується за рахунок більшої його питомої ваги. В залежності від часу дихання за рахунок вдихання більш збагаченого вуглекислим газом повітря в крові людини також збільшується концентрація вуглекислого газу. При видиху концентрація вуглекислого газу складає приблизно 4,5 % (в атмосферному повітрі його приблизно 0,03 %). Збільшення концентрації CO 2 має назву гіперкапнії. При цьому дихання 1 UA 68237 U 5 10 15 здійснюється без перешкод. В залежності від статі і віку пацієнта робочий об'єм ємності 2 може бути різним у межах 0,7-2,0 літрів. Побічні продукти дихання, такі як слина і конденсат видаляються з пристрою через допоміжний отвір 4, з'єднаний з дихальною трубкою, розташований у нижній частині ємності і зв'язаний з зовнішньою атмосферою. Дихання із використанням запропонованого пристрою протягом 40-60 хвилин на день робить можливим виліковування за декілька місяців від багатьох хвороб без використання медикаментів. Дихальний пристрій в порівнянні з відомими позбавлений цілої низки недоліків, він має: - спрощену конструкцію; - забезпечує легке дихання; - забезпечує утилізацію продуктів дихання; - спрощує регулювання концентрації CO2. Як і в приладах аналогічного використання лікування хворих досягається без використання аптечних ліків, а за рахунок «ЛІКІВ» - вуглекислого газу, який виробляється самим організмом хворого в процесі його життєдіяльності вдень і вночі. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 1. Пристрій для формування біоактивної дихальної суміші із видихнутого атмосферного повітря, що містить дихальну трубку, загубник, з'єднаний з дихальною трубкою, ємність, що має принаймні один дренажний отвір у верхній частині для сполучення з навколишньою атмосферою і отвір, з'єднаний з дихальною трубкою, який відрізняється тим, що отвір, з'єднаний з дихальною трубкою, розташований у нижній частині ємності. 2. Пристрій за п. 1, який відрізняється тим, що дихальна трубка містить отвір для відводу слини і конденсату, розташований нижче загубника і зв'язаний з зовнішньою атмосферою. 2 UA 68237 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
