Спосіб визначення параметрів т-подібної схеми заміщення чотириполюсника

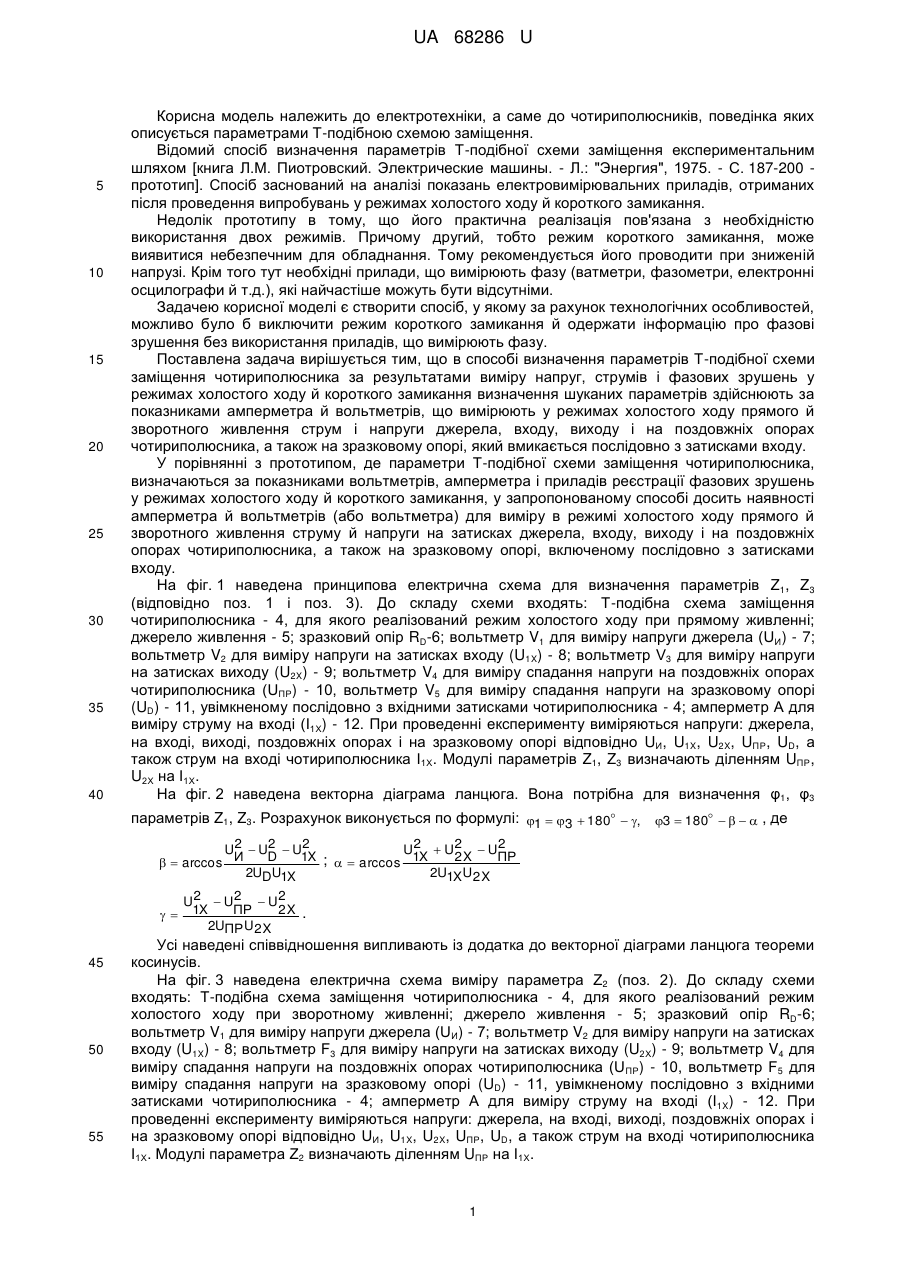

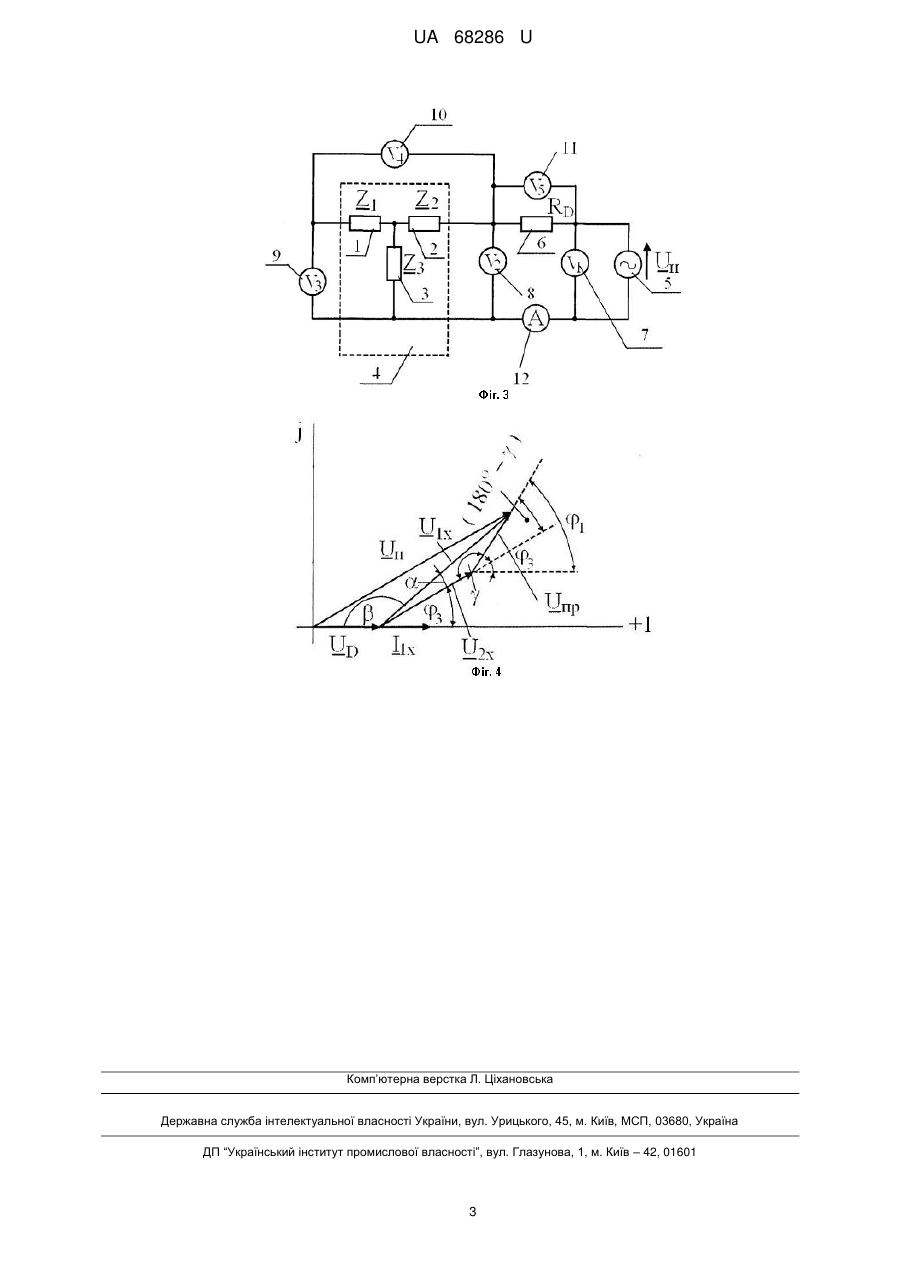

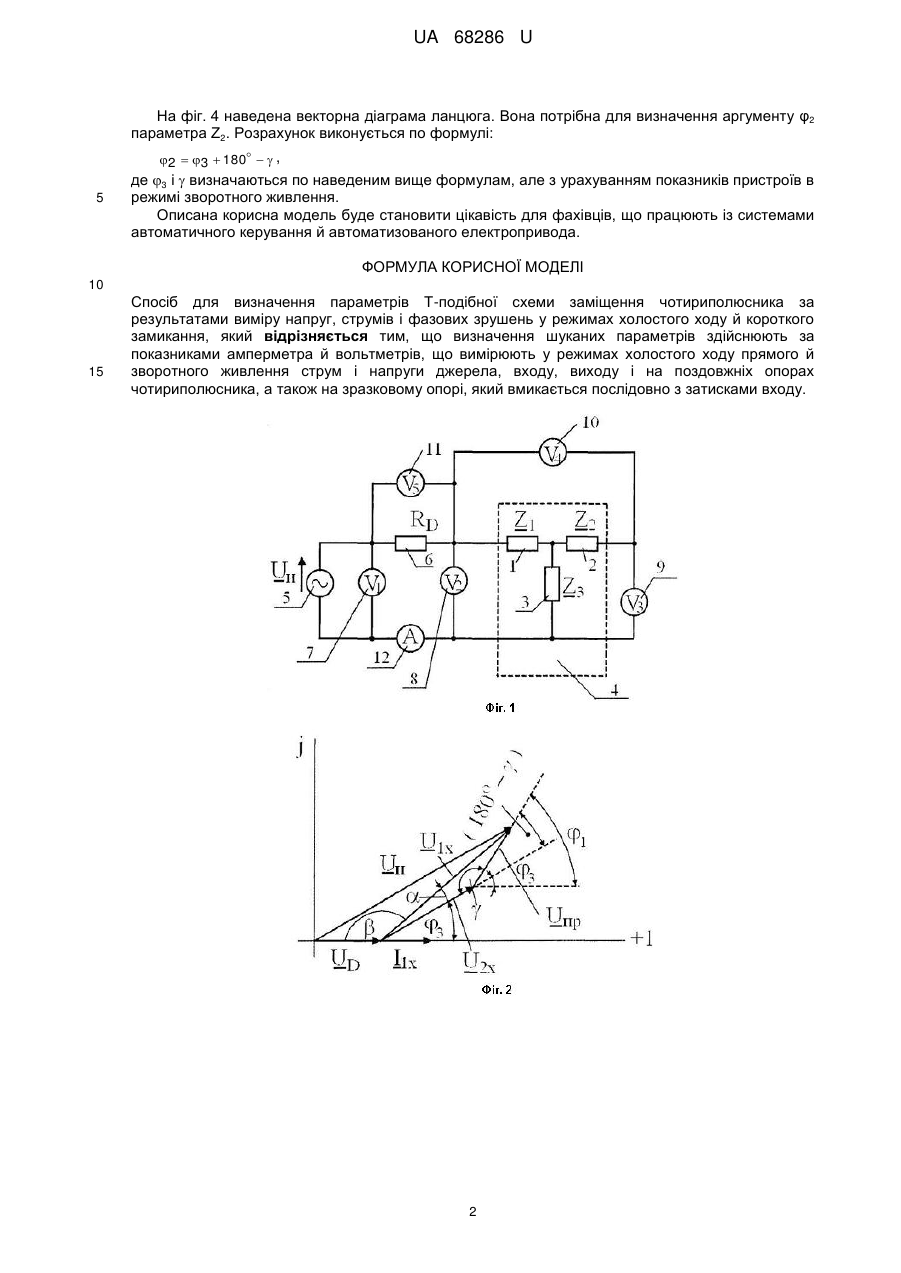

Реферат: UA 68286 U UA 68286 U 5 10 15 20 25 30 35 40 Корисна модель належить до електротехніки, а саме до чотириполюсників, поведінка яких описується параметрами Т-подібною схемою заміщення. Відомий спосіб визначення параметрів Т-подібної схеми заміщення експериментальним шляхом [книга Л.М. Пиотровский. Электрические машины. - Л.: "Энергия", 1975. - С. 187-200 прототип]. Спосіб заснований на аналізі показань електровимірювальних приладів, отриманих після проведення випробувань у режимах холостого ходу й короткого замикання. Недолік прототипу в тому, що його практична реалізація пов'язана з необхідністю використання двох режимів. Причому другий, тобто режим короткого замикання, може виявитися небезпечним для обладнання. Тому рекомендується його проводити при зниженій напрузі. Крім того тут необхідні прилади, що вимірюють фазу (ватметри, фазометри, електронні осцилографи й т.д.), які найчастіше можуть бути відсутніми. Задачею корисної моделі є створити спосіб, у якому за рахунок технологічних особливостей, можливо було б виключити режим короткого замикання й одержати інформацію про фазові зрушення без використання приладів, що вимірюють фазу. Поставлена задача вирішується тим, що в способі визначення параметрів Т-подібної схеми заміщення чотириполюсника за результатами виміру напруг, струмів і фазових зрушень у режимах холостого ходу й короткого замикання визначення шуканих параметрів здійснюють за показниками амперметра й вольтметрів, що вимірюють у режимах холостого ходу прямого й зворотного живлення струм і напруги джерела, входу, виходу і на поздовжніх опорах чотириполюсника, а також на зразковому опорі, який вмикається послідовно з затисками входу. У порівнянні з прототипом, де параметри Т-подібної схеми заміщення чотириполюсника, визначаються за показниками вольтметрів, амперметра і приладів реєстрації фазових зрушень у режимах холостого ходу й короткого замикання, у запропонованому способі досить наявності амперметра й вольтметрів (або вольтметра) для виміру в режимі холостого ходу прямого й зворотного живлення струму й напруги на затисках джерела, входу, виходу і на поздовжніх опорах чотириполюсника, а також на зразковому опорі, включеному послідовно з затисками входу. На фіг. 1 наведена принципова електрична схема для визначення параметрів Z1, Z3 (відповідно поз. 1 і поз. 3). До складу схеми входять: Т-подібна схема заміщення чотириполюсника - 4, для якого реалізований режим холостого ходу при прямому живленні; джерело живлення - 5; зразковий опір RD-6; вольтметр V1 для виміру напруги джерела (UИ) - 7; вольтметр V2 для виміру напруги на затисках входу (U1X) - 8; вольтметр V3 для виміру напруги на затисках виходу (U2X) - 9; вольтметр V4 для виміру спадання напруги на поздовжніх опорах чотириполюсника (UПР) - 10, вольтметр V5 для виміру спадання напруги на зразковому опорі (UD) - 11, увімкненому послідовно з вхідними затисками чотириполюсника - 4; амперметр А для виміру струму на вході (І1Х) - 12. При проведенні експерименту виміряються напруги: джерела, на вході, виході, поздовжніх опорах і на зразковому опорі відповідно UИ, U1X, U2X, UПР, UD, а також струм на вході чотириполюсника І1Х. Модулі параметрів Z1, Z3 визначають діленням UПР, U2Х на І1Х. На фіг. 2 наведена векторна діаграма ланцюга. Вона потрібна для визначення φ1, φ3 параметрів Z1, Z3. Розрахунок виконується по формулі: 1  3  180  , 3  180     , де U2  U2  U 2 U 2  U2  U 2 2X ПР D 1X ;   arccos 1X   arccos И 2U1XU2 X 2UDU1X U2  U2  U2 ПР 2X .   1X 2UПР U2 X 45 50 55 Усі наведені співвідношення випливають із додатка до векторної діаграми ланцюга теореми косинусів. На фіг. 3 наведена електрична схема виміру параметра Z2 (поз. 2). До складу схеми входять: Т-подібна схема заміщення чотириполюсника - 4, для якого реалізований режим холостого ходу при зворотному живленні; джерело живлення - 5; зразковий опір RD-6; вольтметр V1 для виміру напруги джерела (UИ) - 7; вольтметр V2 для виміру напруги на затисках входу (U1X) - 8; вольтметр F3 для виміру напруги на затисках виходу (U2Х) - 9; вольтметр V4 для виміру спадання напруги на поздовжніх опорах чотириполюсника (U ПР) - 10, вольтметр F5 для виміру спадання напруги на зразковому опорі (UD) - 11, увімкненому послідовно з вхідними затисками чотириполюсника - 4; амперметр А для виміру струму на вході (І1X) - 12. При проведенні експерименту виміряються напруги: джерела, на вході, виході, поздовжніх опорах і на зразковому опорі відповідно UИ, U1X, U2X, UПР, UD, а також струм на вході чотириполюсника І1Х. Модулі параметра Z2 визначають діленням UПР на І1Х. 1 UA 68286 U На фіг. 4 наведена векторна діаграма ланцюга. Вона потрібна для визначення аргументу φ2 параметра Z2. Розрахунок виконується по формулі:  2  3  180   , 5 де 3 і  визначаються по наведеним вище формулам, але з урахуванням показників пристроїв в режимі зворотного живлення. Описана корисна модель буде становити цікавість для фахівців, що працюють із системами автоматичного керування й автоматизованого електропривода. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Спосіб для визначення параметрів Т-подібної схеми заміщення чотириполюсника за результатами виміру напруг, струмів і фазових зрушень у режимах холостого ходу й короткого замикання, який відрізняється тим, що визначення шуканих параметрів здійснюють за показниками амперметра й вольтметрів, що вимірюють у режимах холостого ходу прямого й зворотного живлення струм і напруги джерела, входу, виходу і на поздовжніх опорах чотириполюсника, а також на зразковому опорі, який вмикається послідовно з затисками входу. 2 UA 68286 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
