Автоматизована система пошуку оптимального плану багатофакторного експерименту

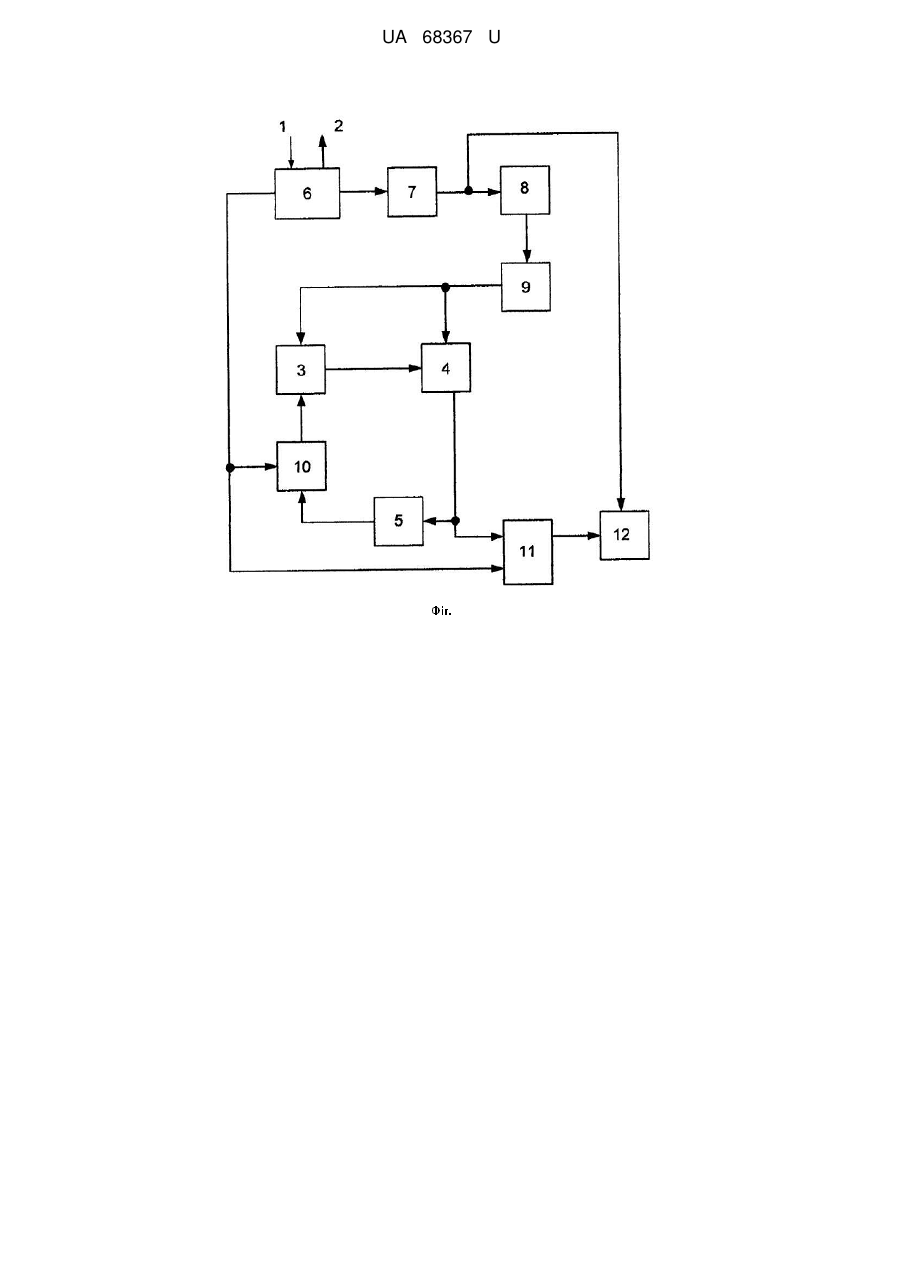

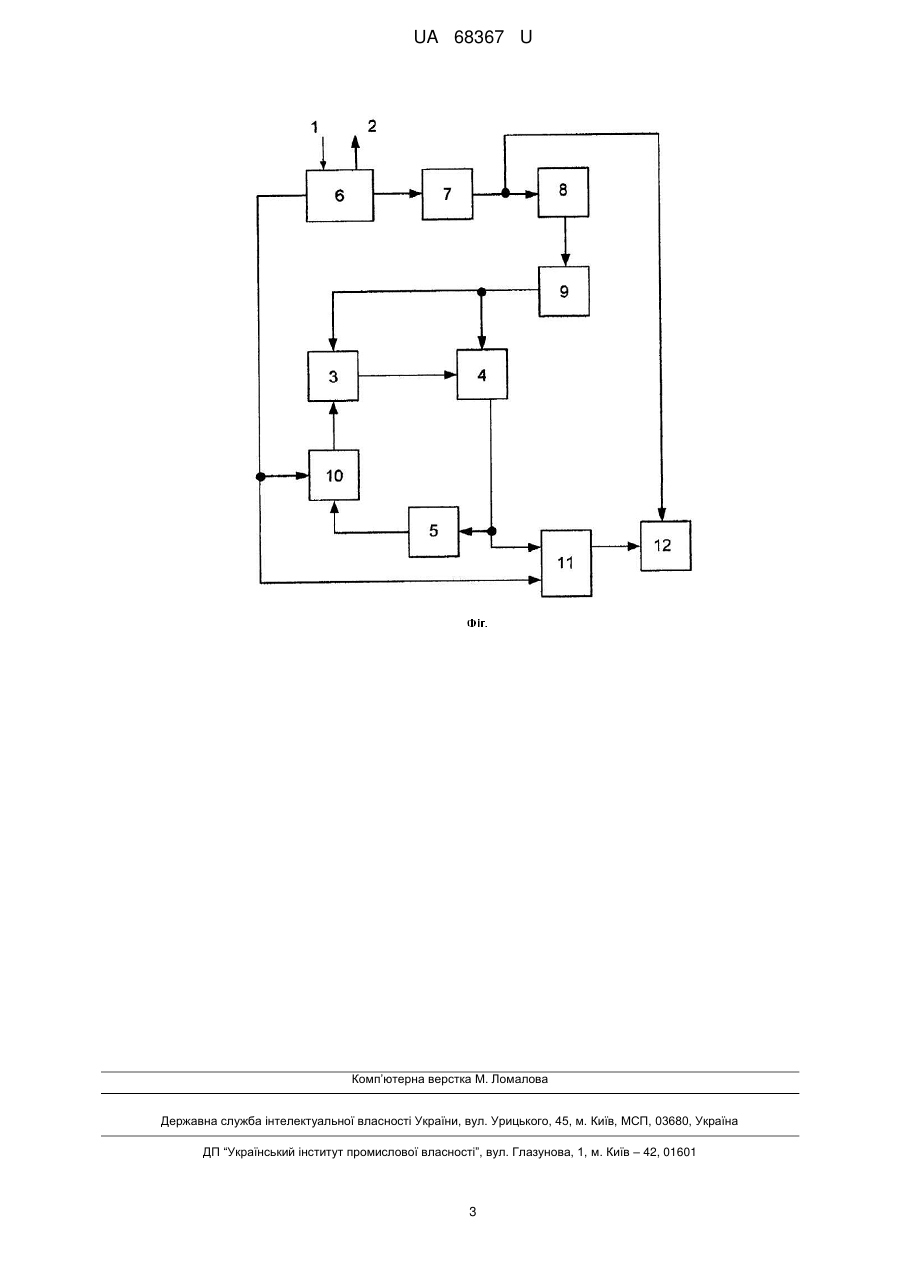

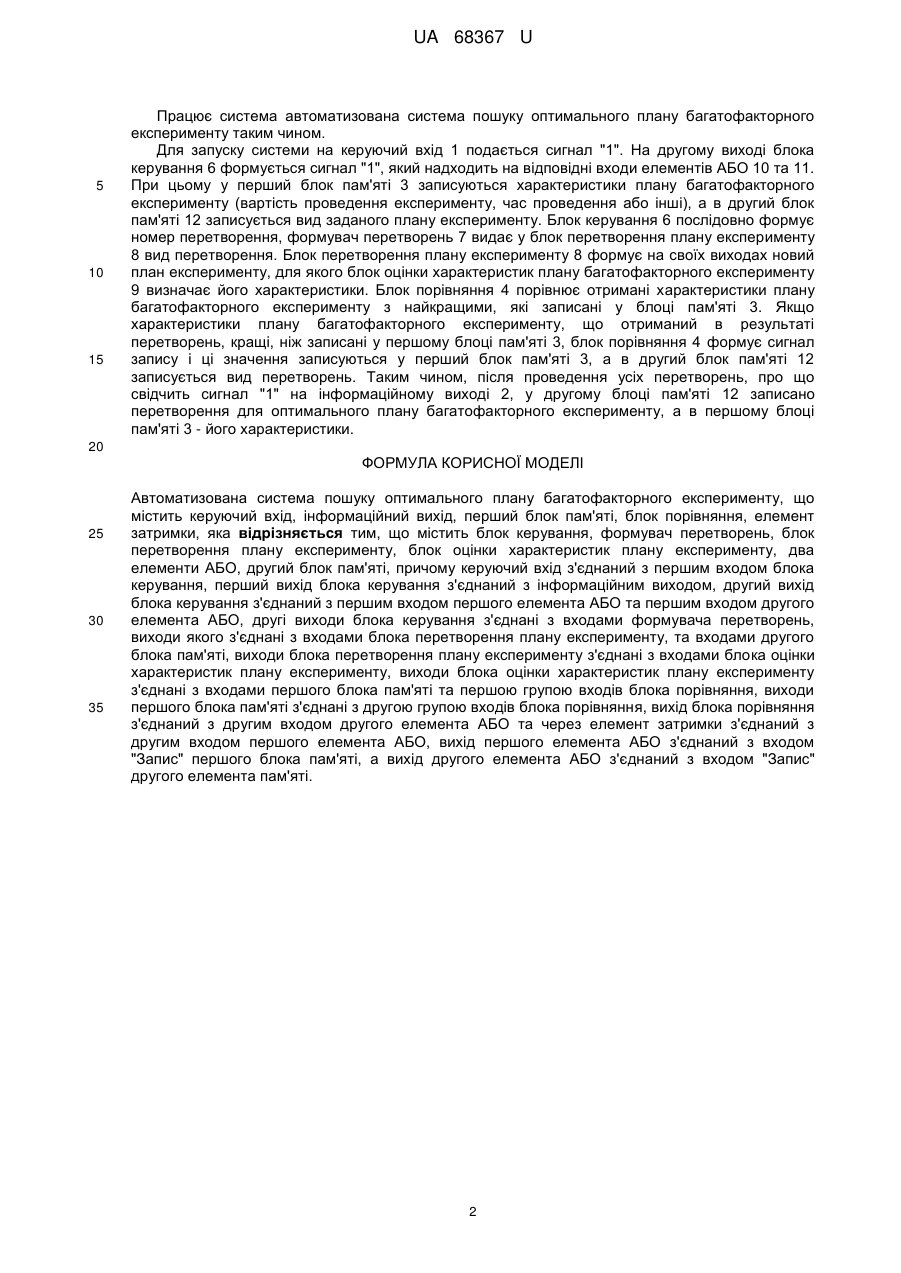

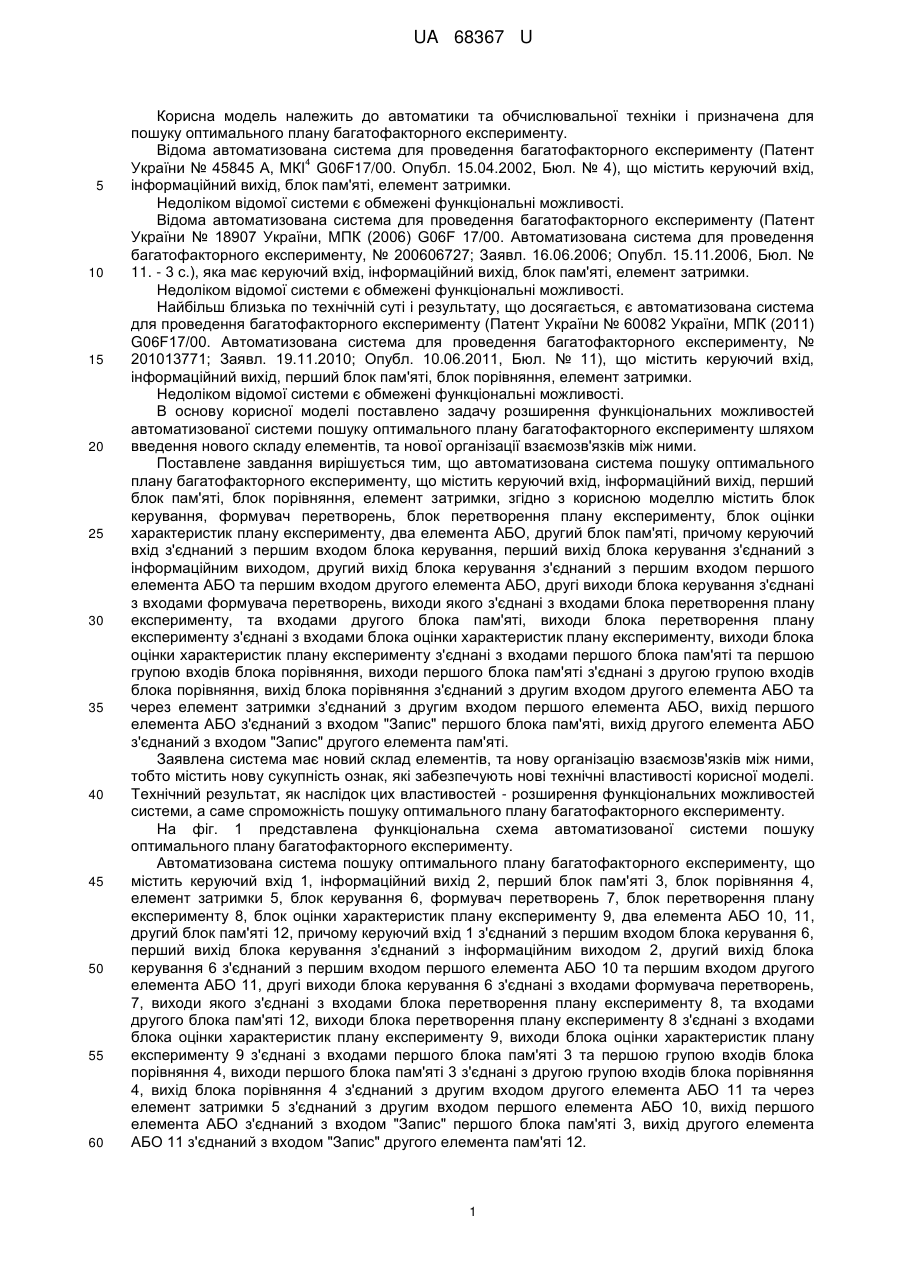

Реферат: Автоматизована система пошуку оптимального плану багатофакторного експерименту містить керуючий вхід, інформаційний вихід, перший блок пам'яті, блок порівняння, елемент затримки, блок керування, формувач перетворень, блок перетворення плану експерименту, блок оцінки характеристик плану експерименту, два елементи АБО, другий блок пам'яті, причому керуючий вхід з'єднаний з першим входом блока керування, перший вихід блока керування з'єднаний з інформаційним виходом, другий вихід блока керування з'єднаний з першим входом першого елемента АБО та першим входом другого елемента АБО, другі виходи блока керування з'єднані з входами формувача перетворень, виходи якого з'єднані з входами блока перетворення плану експерименту, та входами другого блока пам'яті, виходи блока перетворення плану експерименту з'єднані з входами блока оцінки характеристик плану експерименту, виходи блока оцінки характеристик плану експерименту з'єднані з входами першого блока пам'яті та першою групою входів блока порівняння, виходи першого блока пам'яті з'єднані з другою групою входів блока порівняння, вихід блока порівняння з'єднаний з другим входом другого елемента АБО та через елемент затримки з'єднаний з другим входом першого елемента АБО, вихід першого елемента АБО з'єднаний з входом "Запис" першого блока пам'яті, а вихід другого елемента АБО з'єднаний з входом "Запис"другого елемента пам'яті. UA 68367 U (54) АВТОМАТИЗОВАНА СИСТЕМА ПОШУКУ ОПТИМАЛЬНОГО ПЛАНУ БАГАТОФАКТОРНОГО ЕКСПЕРИМЕНТУ UA 68367 U UA 68367 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до автоматики та обчислювальної техніки і призначена для пошуку оптимального плану багатофакторного експерименту. Відома автоматизована система для проведення багатофакторного експерименту (Патент 4 України № 45845 А, МКІ G06F17/00. Опубл. 15.04.2002, Бюл. № 4), що містить керуючий вхід, інформаційний вихід, блок пам'яті, елемент затримки. Недоліком відомої системи є обмежені функціональні можливості. Відома автоматизована система для проведення багатофакторного експерименту (Патент України № 18907 України, МПК (2006) G06F 17/00. Автоматизована система для проведення багатофакторного експерименту, № 200606727; Заявл. 16.06.2006; Опубл. 15.11.2006, Бюл. № 11. - 3 с.), яка має керуючий вхід, інформаційний вихід, блок пам'яті, елемент затримки. Недоліком відомої системи є обмежені функціональні можливості. Найбільш близька по технічній суті і результату, що досягається, є автоматизована система для проведення багатофакторного експерименту (Патент України № 60082 України, МПК (2011) G06F17/00. Автоматизована система для проведення багатофакторного експерименту, № 201013771; Заявл. 19.11.2010; Опубл. 10.06.2011, Бюл. № 11), що містить керуючий вхід, інформаційний вихід, перший блок пам'яті, блок порівняння, елемент затримки. Недоліком відомої системи є обмежені функціональні можливості. В основу корисної моделі поставлено задачу розширення функціональних можливостей автоматизованої системи пошуку оптимального плану багатофакторного експерименту шляхом введення нового складу елементів, та нової організації взаємозв'язків між ними. Поставлене завдання вирішується тим, що автоматизована система пошуку оптимального плану багатофакторного експерименту, що містить керуючий вхід, інформаційний вихід, перший блок пам'яті, блок порівняння, елемент затримки, згідно з корисною моделлю містить блок керування, формувач перетворень, блок перетворення плану експерименту, блок оцінки характеристик плану експерименту, два елемента АБО, другий блок пам'яті, причому керуючий вхід з'єднаний з першим входом блока керування, перший вихід блока керування з'єднаний з інформаційним виходом, другий вихід блока керування з'єднаний з першим входом першого елемента АБО та першим входом другого елемента АБО, другі виходи блока керування з'єднані з входами формувача перетворень, виходи якого з'єднані з входами блока перетворення плану експерименту, та входами другого блока пам'яті, виходи блока перетворення плану експерименту з'єднані з входами блока оцінки характеристик плану експерименту, виходи блока оцінки характеристик плану експерименту з'єднані з входами першого блока пам'яті та першою групою входів блока порівняння, виходи першого блока пам'яті з'єднані з другою групою входів блока порівняння, вихід блока порівняння з'єднаний з другим входом другого елемента АБО та через елемент затримки з'єднаний з другим входом першого елемента АБО, вихід першого елемента АБО з'єднаний з входом "Запис" першого блока пам'яті, вихід другогоелемента АБО з'єднаний з входом "Запис" другого елемента пам'яті. Заявлена система має новий склад елементів, та нову організацію взаємозв'язків між ними, тобто містить нову сукупність ознак, які забезпечують нові технічні властивості корисної моделі. Технічний результат, як наслідок цих властивостей - розширення функціональних можливостей системи, а саме спроможність пошуку оптимального плану багатофакторного експерименту. На фіг. 1 представлена функціональна схема автоматизованої системи пошуку оптимального плану багатофакторного експерименту. Автоматизована система пошуку оптимального плану багатофакторного експерименту, що містить керуючий вхід 1, інформаційний вихід 2, перший блок пам'яті 3, блок порівняння 4, елемент затримки 5, блок керування 6, формувач перетворень 7, блок перетворення плану експерименту 8, блок оцінки характеристик плану експерименту 9, два елемента АБО 10, 11, другий блок пам'яті 12, причому керуючий вхід 1 з'єднаний з першим входом блока керування 6, перший вихід блока керування з'єднаний з інформаційним виходом 2, другий вихід блока керування 6 з'єднаний з першим входом першого елемента АБО 10 та першим входом другого елемента АБО 11, другі виходи блока керування 6 з'єднані з входами формувача перетворень, 7, виходи якого з'єднані з входами блока перетворення плану експерименту 8, та входами другого блока пам'яті 12, виходи блока перетворення плану експерименту 8 з'єднані з входами блока оцінки характеристик плану експерименту 9, виходи блока оцінки характеристик плану експерименту 9 з'єднані з входами першого блока пам'яті 3 та першою групою входів блока порівняння 4, виходи першого блока пам'яті 3 з'єднані з другою групою входів блока порівняння 4, вихід блока порівняння 4 з'єднаний з другим входом другого елемента АБО 11 та через елемент затримки 5 з'єднаний з другим входом першого елемента АБО 10, вихід першого елемента АБО з'єднаний з входом "Запис" першого блока пам'яті 3, вихід другого елемента АБО 11 з'єднаний з входом "Запис" другого елемента пам'яті 12. 1 UA 68367 U 5 10 15 Працює система автоматизована система пошуку оптимального плану багатофакторного експерименту таким чином. Для запуску системи на керуючий вхід 1 подається сигнал "1". На другому виході блока керування 6 формується сигнал "1", який надходить на відповідні входи елементів АБО 10 та 11. При цьому у перший блок пам'яті 3 записуються характеристики плану багатофакторного експерименту (вартість проведення експерименту, час проведення або інші), а в другий блок пам'яті 12 записується вид заданого плану експерименту. Блок керування 6 послідовно формує номер перетворення, формувач перетворень 7 видає у блок перетворення плану експерименту 8 вид перетворення. Блок перетворення плану експерименту 8 формує на своїх виходах новий план експерименту, для якого блок оцінки характеристик плану багатофакторного експерименту 9 визначає його характеристики. Блок порівняння 4 порівнює отримані характеристики плану багатофакторного експерименту з найкращими, які записані у блоці пам'яті 3. Якщо характеристики плану багатофакторного експерименту, що отриманий в результаті перетворень, кращі, ніж записані у першому блоці пам'яті 3, блок порівняння 4 формує сигнал запису і ці значення записуються у перший блок пам'яті 3, а в другий блок пам'яті 12 записується вид перетворень. Таким чином, після проведення усіх перетворень, про що свідчить сигнал "1" на інформаційному виході 2, у другому блоці пам'яті 12 записано перетворення для оптимального плану багатофакторного експерименту, а в першому блоці пам'яті 3 - його характеристики. 20 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 35 Автоматизована система пошуку оптимального плану багатофакторного експерименту, що містить керуючий вхід, інформаційний вихід, перший блок пам'яті, блок порівняння, елемент затримки, яка відрізняється тим, що містить блок керування, формувач перетворень, блок перетворення плану експерименту, блок оцінки характеристик плану експерименту, два елементи АБО, другий блок пам'яті, причому керуючий вхід з'єднаний з першим входом блока керування, перший вихід блока керування з'єднаний з інформаційним виходом, другий вихід блока керування з'єднаний з першим входом першого елемента АБО та першим входом другого елемента АБО, другі виходи блока керування з'єднані з входами формувача перетворень, виходи якого з'єднані з входами блока перетворення плану експерименту, та входами другого блока пам'яті, виходи блока перетворення плану експерименту з'єднані з входами блока оцінки характеристик плану експерименту, виходи блока оцінки характеристик плану експерименту з'єднані з входами першого блока пам'яті та першою групою входів блока порівняння, виходи першого блока пам'яті з'єднані з другою групою входів блока порівняння, вихід блока порівняння з'єднаний з другим входом другого елемента АБО та через елемент затримки з'єднаний з другим входом першого елемента АБО, вихід першого елемента АБО з'єднаний з входом "Запис" першого блока пам'яті, а вихід другого елемента АБО з'єднаний з входом "Запис" другого елемента пам'яті. 2 UA 68367 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
