Термосифонний сонячний колектор

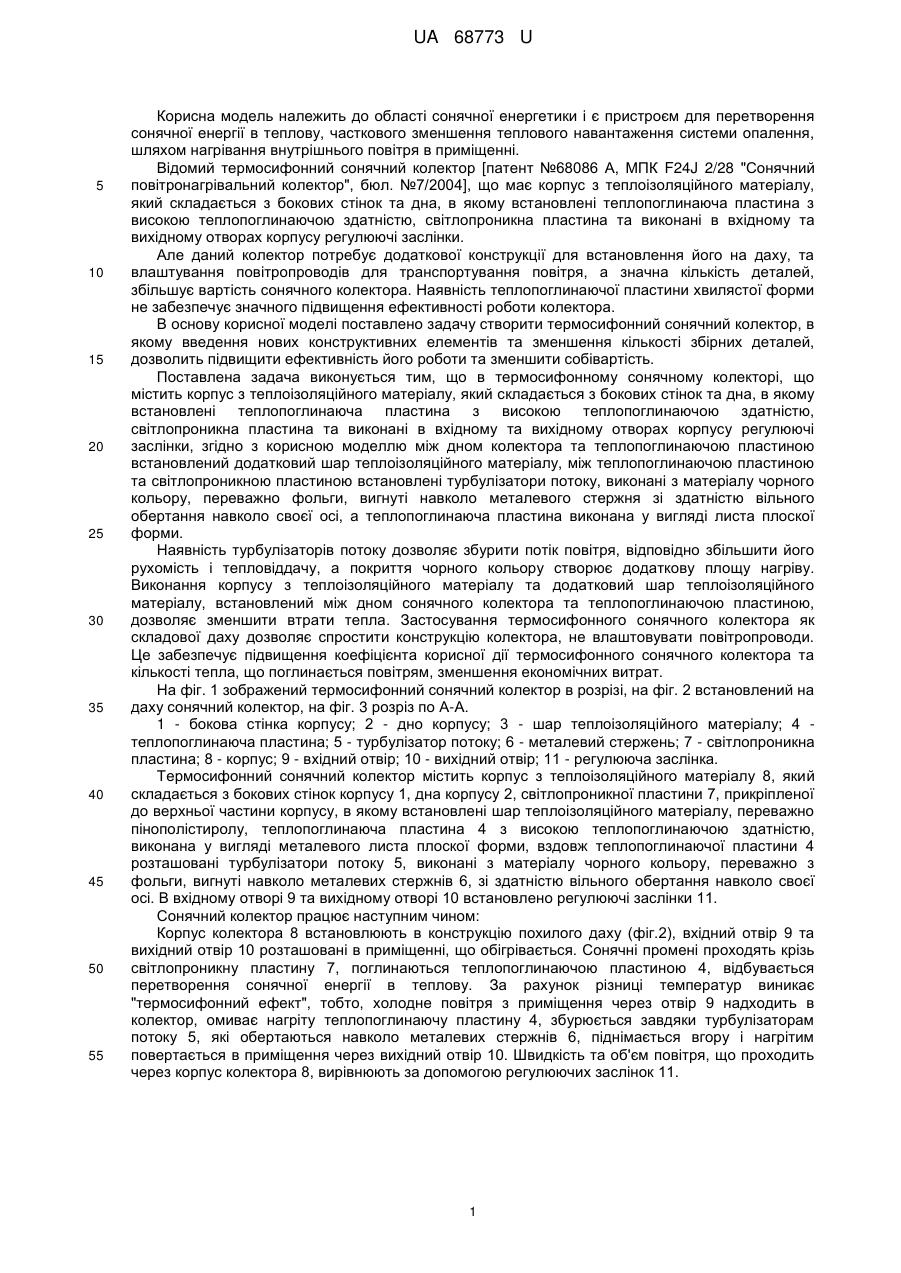

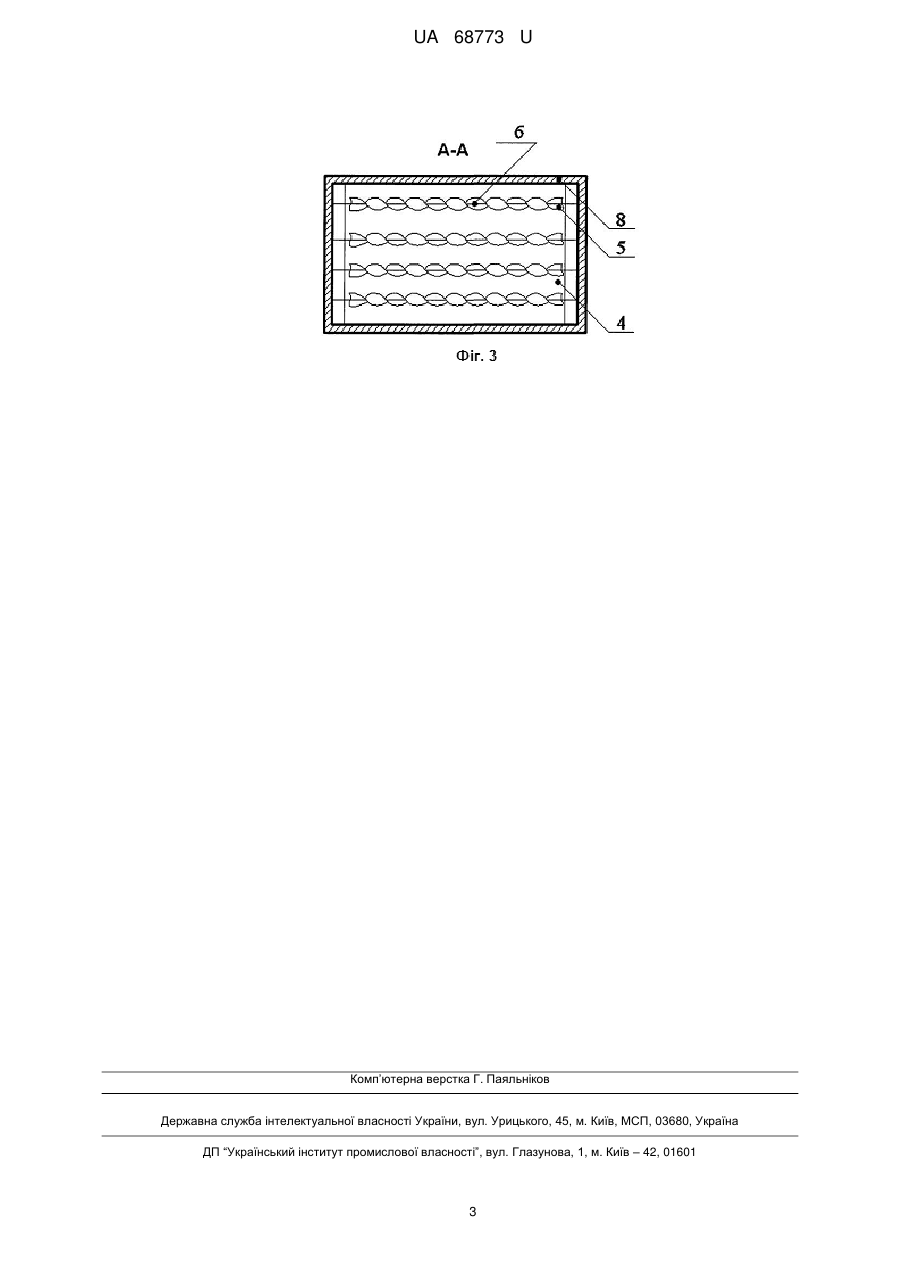

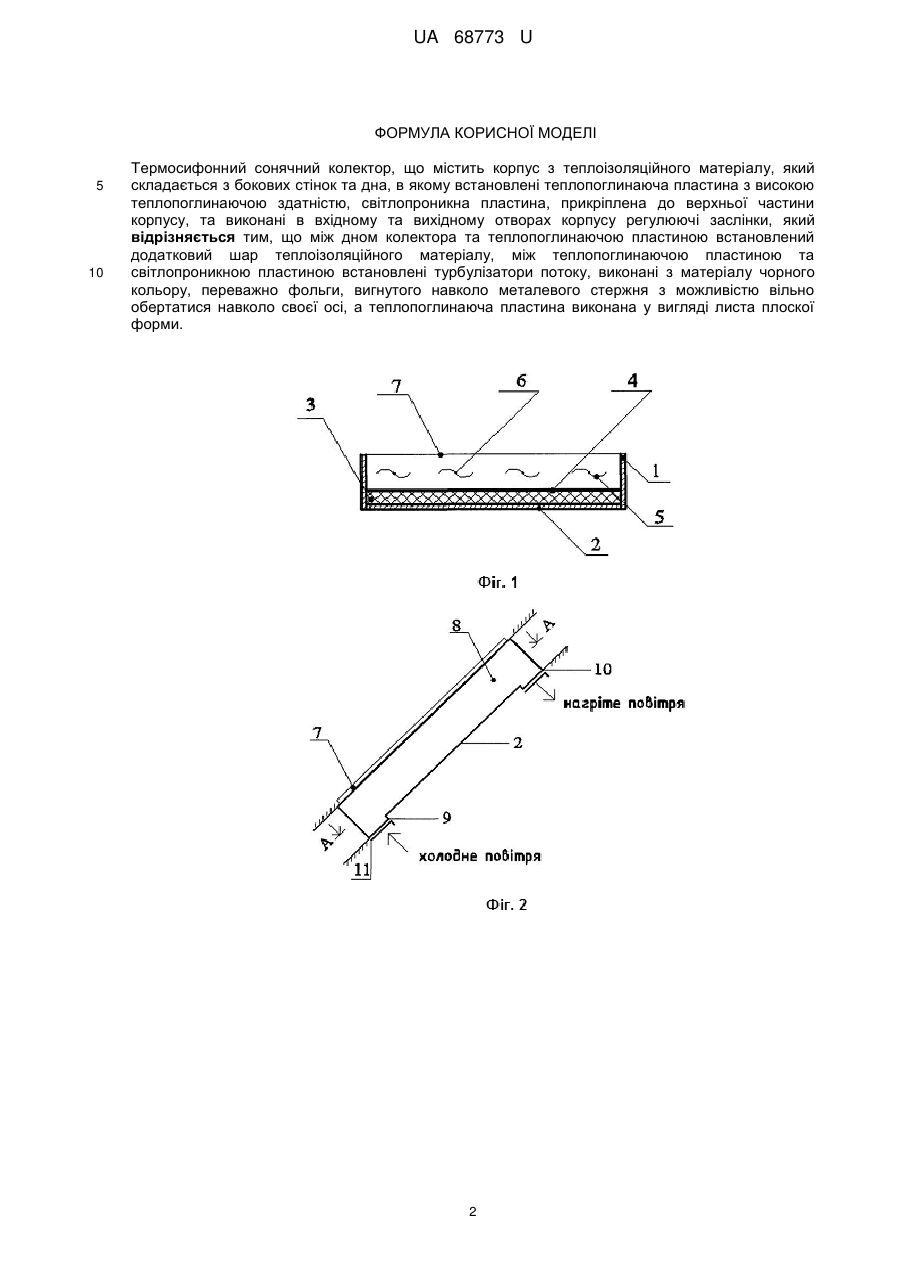

Реферат: UA 68773 U UA 68773 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до області сонячної енергетики і є пристроєм для перетворення сонячної енергії в теплову, часткового зменшення теплового навантаження системи опалення, шляхом нагрівання внутрішнього повітря в приміщенні. Відомий термосифонний сонячний колектор [патент №68086 А, МПК F24J 2/28 "Сонячний повітронагрівальний колектор", бюл. №7/2004], що має корпус з теплоізоляційного матеріалу, який складається з бокових стінок та дна, в якому встановлені теплопоглинаюча пластина з високою теплопоглинаючою здатністю, світлопроникна пластина та виконані в вхідному та вихідному отворах корпусу регулюючі заслінки. Але даний колектор потребує додаткової конструкції для встановлення його на даху, та влаштування повітропроводів для транспортування повітря, а значна кількість деталей, збільшує вартість сонячного колектора. Наявність теплопоглинаючої пластини хвилястої форми не забезпечує значного підвищення ефективності роботи колектора. В основу корисної моделі поставлено задачу створити термосифонний сонячний колектор, в якому введення нових конструктивних елементів та зменшення кількості збірних деталей, дозволить підвищити ефективність його роботи та зменшити собівартість. Поставлена задача виконується тим, що в термосифонному сонячному колекторі, що містить корпус з теплоізоляційного матеріалу, який складається з бокових стінок та дна, в якому встановлені теплопоглинаюча пластина з високою теплопоглинаючою здатністю, світлопроникна пластина та виконані в вхідному та вихідному отворах корпусу регулюючі заслінки, згідно з корисною моделлю між дном колектора та теплопоглинаючою пластиною встановлений додатковий шар теплоізоляційного матеріалу, між теплопоглинаючою пластиною та світлопроникною пластиною встановлені турбулізатори потоку, виконані з матеріалу чорного кольору, переважно фольги, вигнуті навколо металевого стержня зі здатністю вільного обертання навколо своєї осі, а теплопоглинаюча пластина виконана у вигляді листа плоскої форми. Наявність турбулізаторів потоку дозволяє збурити потік повітря, відповідно збільшити його рухомість і тепловіддачу, а покриття чорного кольору створює додаткову площу нагріву. Виконання корпусу з теплоізоляційного матеріалу та додатковий шар теплоізоляційного матеріалу, встановлений між дном сонячного колектора та теплопоглинаючою пластиною, дозволяє зменшити втрати тепла. Застосування термосифонного сонячного колектора як складової даху дозволяє спростити конструкцію колектора, не влаштовувати повітропроводи. Це забезпечує підвищення коефіцієнта корисної дії термосифонного сонячного колектора та кількості тепла, що поглинається повітрям, зменшення економічних витрат. На фіг. 1 зображений термосифонний сонячний колектор в розрізі, на фіг. 2 встановлений на даху сонячний колектор, на фіг. 3 розріз по А-А. 1 - бокова стінка корпусу; 2 - дно корпусу; 3 - шар теплоізоляційного матеріалу; 4 теплопоглинаюча пластина; 5 - турбулізатор потоку; 6 - металевий стержень; 7 - світлопроникна пластина; 8 - корпус; 9 - вхідний отвір; 10 - вихідний отвір; 11 - регулююча заслінка. Термосифонний сонячний колектор містить корпус з теплоізоляційного матеріалу 8, який складається з бокових стінок корпусу 1, дна корпусу 2, світлопроникної пластини 7, прикріпленої до верхньої частини корпусу, в якому встановлені шар теплоізоляційного матеріалу, переважно пінополістиролу, теплопоглинаюча пластина 4 з високою теплопоглинаючою здатністю, виконана у вигляді металевого листа плоскої форми, вздовж теплопоглинаючої пластини 4 розташовані турбулізатори потоку 5, виконані з матеріалу чорного кольору, переважно з фольги, вигнуті навколо металевих стержнів 6, зі здатністю вільного обертання навколо своєї осі. В вхідному отворі 9 та вихідному отворі 10 встановлено регулюючі заслінки 11. Сонячний колектор працює наступним чином: Корпус колектора 8 встановлюють в конструкцію похилого даху (фіг.2), вхідний отвір 9 та вихідний отвір 10 розташовані в приміщенні, що обігрівається. Сонячні промені проходять крізь світлопроникну пластину 7, поглинаються теплопоглинаючою пластиною 4, відбувається перетворення сонячної енергії в теплову. За рахунок різниці температур виникає "термосифонний ефект", тобто, холодне повітря з приміщення через отвір 9 надходить в колектор, омиває нагріту теплопоглинаючу пластину 4, збурюється завдяки турбулізаторам потоку 5, які обертаються навколо металевих стержнів 6, піднімається вгору і нагрітим повертається в приміщення через вихідний отвір 10. Швидкість та об'єм повітря, що проходить через корпус колектора 8, вирівнюють за допомогою регулюючих заслінок 11. 1 UA 68773 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Термосифонний сонячний колектор, що містить корпус з теплоізоляційного матеріалу, який складається з бокових стінок та дна, в якому встановлені теплопоглинаюча пластина з високою теплопоглинаючою здатністю, світлопроникна пластина, прикріплена до верхньої частини корпусу, та виконані в вхідному та вихідному отворах корпусу регулюючі заслінки, який відрізняється тим, що між дном колектора та теплопоглинаючою пластиною встановлений додатковий шар теплоізоляційного матеріалу, між теплопоглинаючою пластиною та світлопроникною пластиною встановлені турбулізатори потоку, виконані з матеріалу чорного кольору, переважно фольги, вигнутого навколо металевого стержня з можливістю вільно обертатися навколо своєї осі, а теплопоглинаюча пластина виконана у вигляді листа плоскої форми. 2 UA 68773 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
