Сонячний колектор
Номер патенту: 55948
Опубліковано: 27.12.2010
Автори: Фечан Андрій Васильович, Желих Василь Михайлович, Пізнак Богдан Іванович
Формула / Реферат
Сонячний колектор, що містить захисне світлопрозоре покриття, теплоізоляційний шар та розташований між ними поглинач сонячної енергії, канали якого з'єднані з трубопроводами для підведення і відведення теплоносія, який відрізняється тим, що захисне світлопрозоре покриття, поглинач сонячної енергії та теплова ізоляція виконані з світлопрозорої тришарової плити стільникового полікарбонату, стільники якого утворюють канали для циркуляції теплоносія з максимальним теплопоглинанням.
Текст

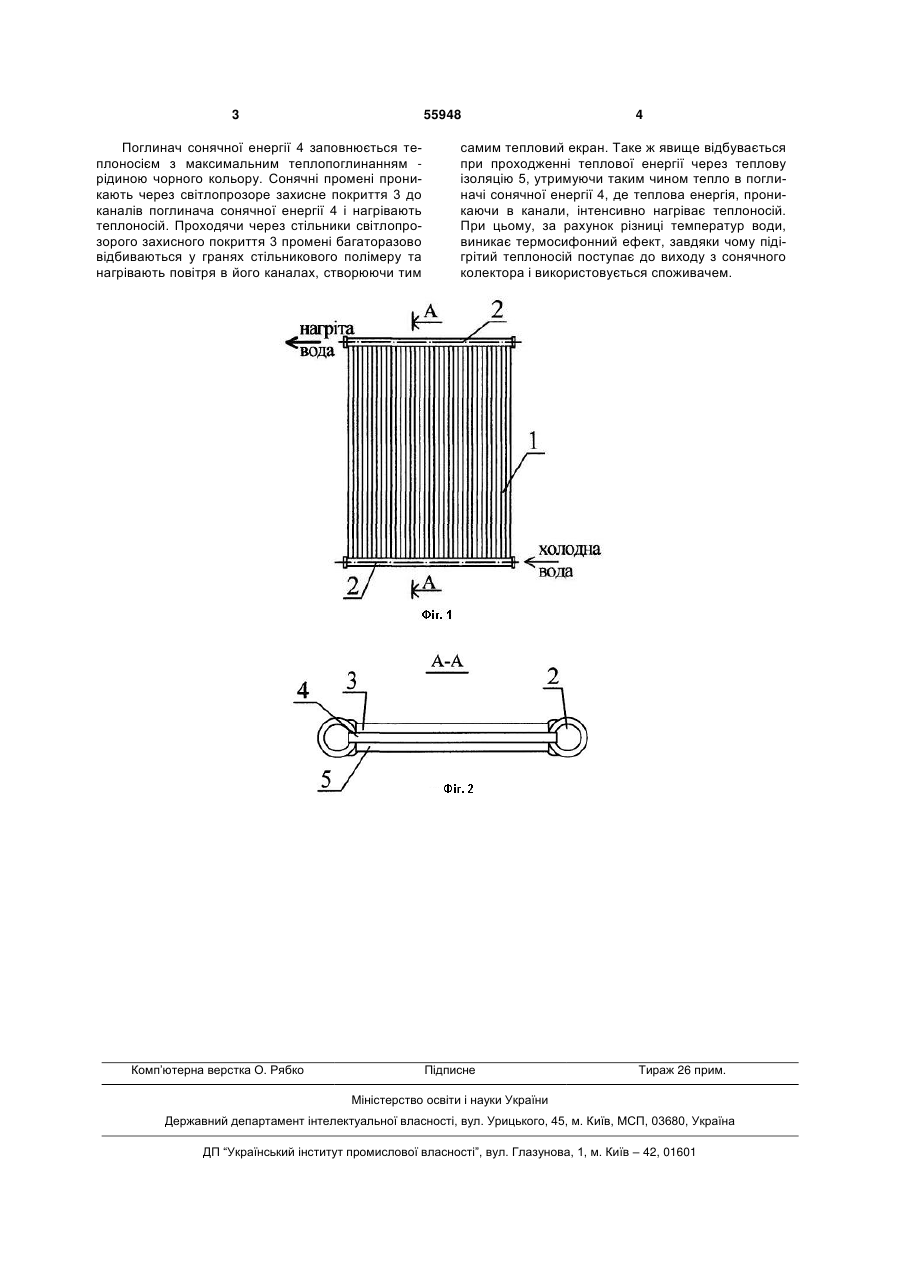

Сонячний колектор, що містить захисне світлопрозоре покриття, теплоізоляційний шар та роз 3 55948 Поглинач сонячної енергії 4 заповнюється теплоносієм з максимальним теплопоглинанням рідиною чорного кольору. Сонячні промені проникають через світлопрозоре захисне покриття 3 до каналів поглинача сонячної енергії 4 і нагрівають теплоносій. Проходячи через стільники світлопрозорого захисного покриття 3 промені багаторазово відбиваються у гранях стільникового полімеру та нагрівають повітря в його каналах, створюючи тим Комп’ютерна верстка О. Рябко 4 самим тепловий екран. Таке ж явище відбувається при проходженні теплової енергії через теплову ізоляцію 5, утримуючи таким чином тепло в поглиначі сонячної енергії 4, де теплова енергія, проникаючи в канали, інтенсивно нагріває теплоносій. При цьому, за рахунок різниці температур води, виникає термосифонний ефект, завдяки чому підігрітий теплоносій поступає до виходу з сонячного колектора і використовується споживачем. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюSolar collector
Автори англійськоюZhelykh Vasyl Mykhailovych, Piznak Bohdan Ivanovych, Fechan Andrii Vasyliovych
Назва патенту російськоюСолнечный коллектор
Автори російськоюЖелих Василий Михайлович, Пизнак Богдан Иванович, Фечан Андрей Васильевич
МПК / Мітки
МПК: F24J 2/04
