Коток із змінними вальцями

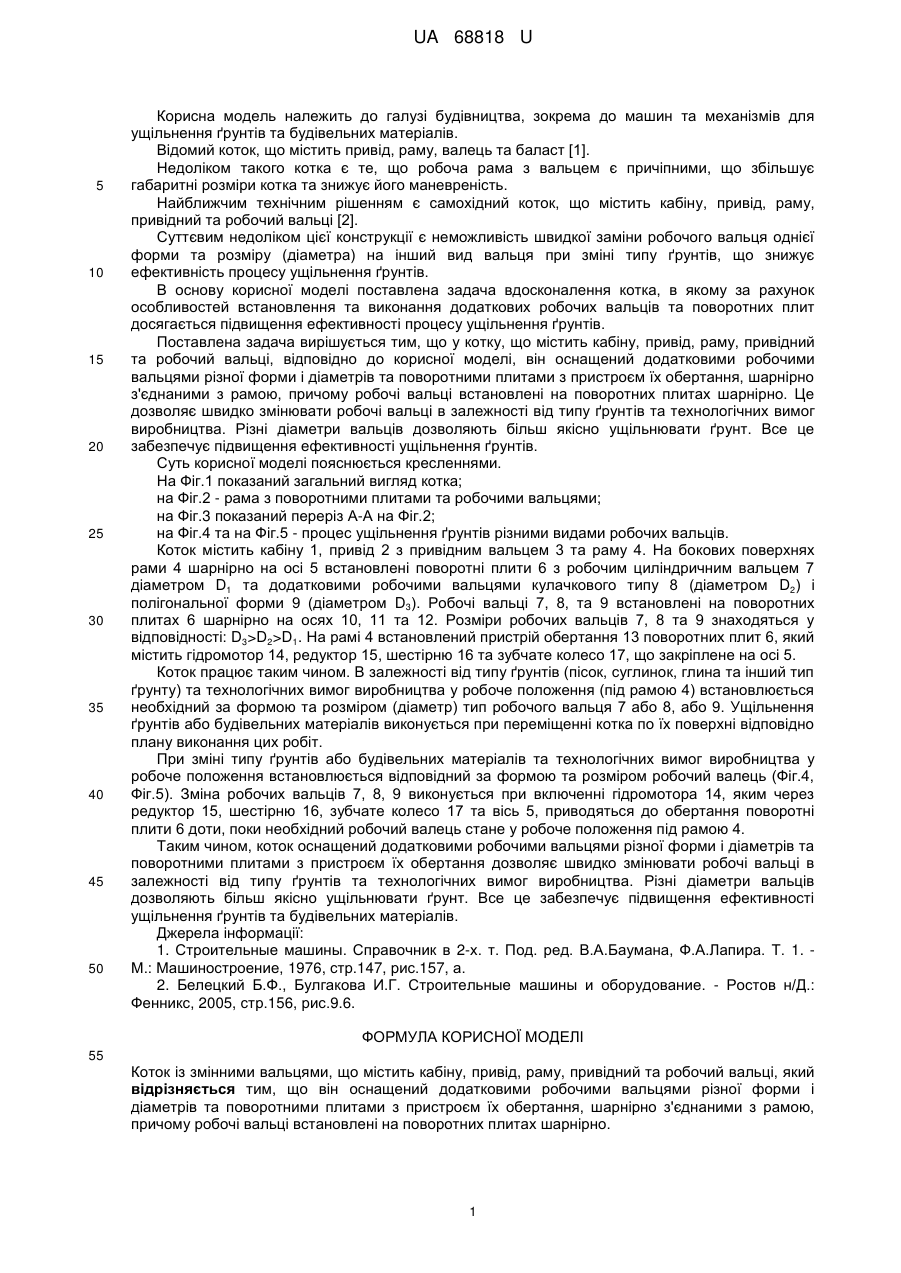

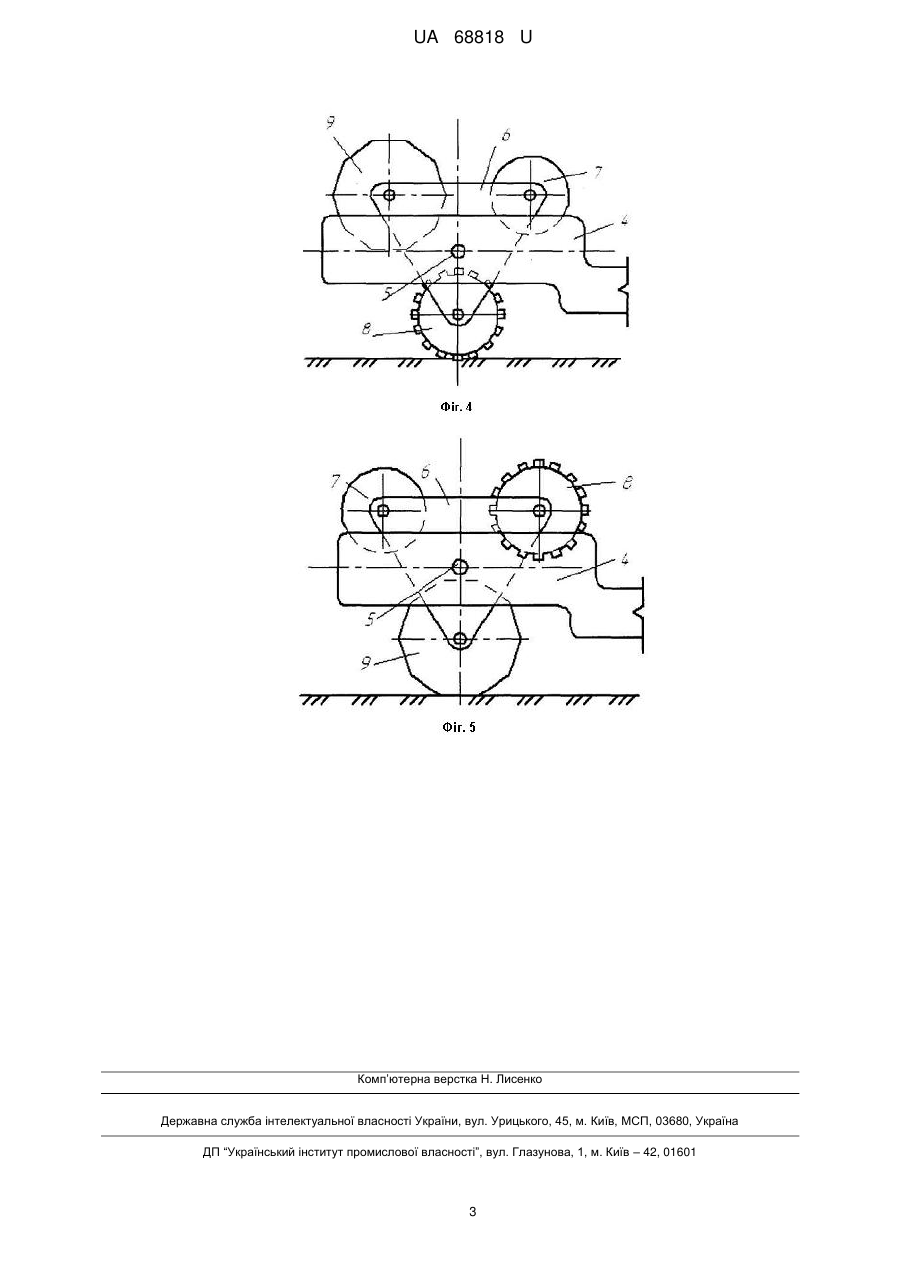

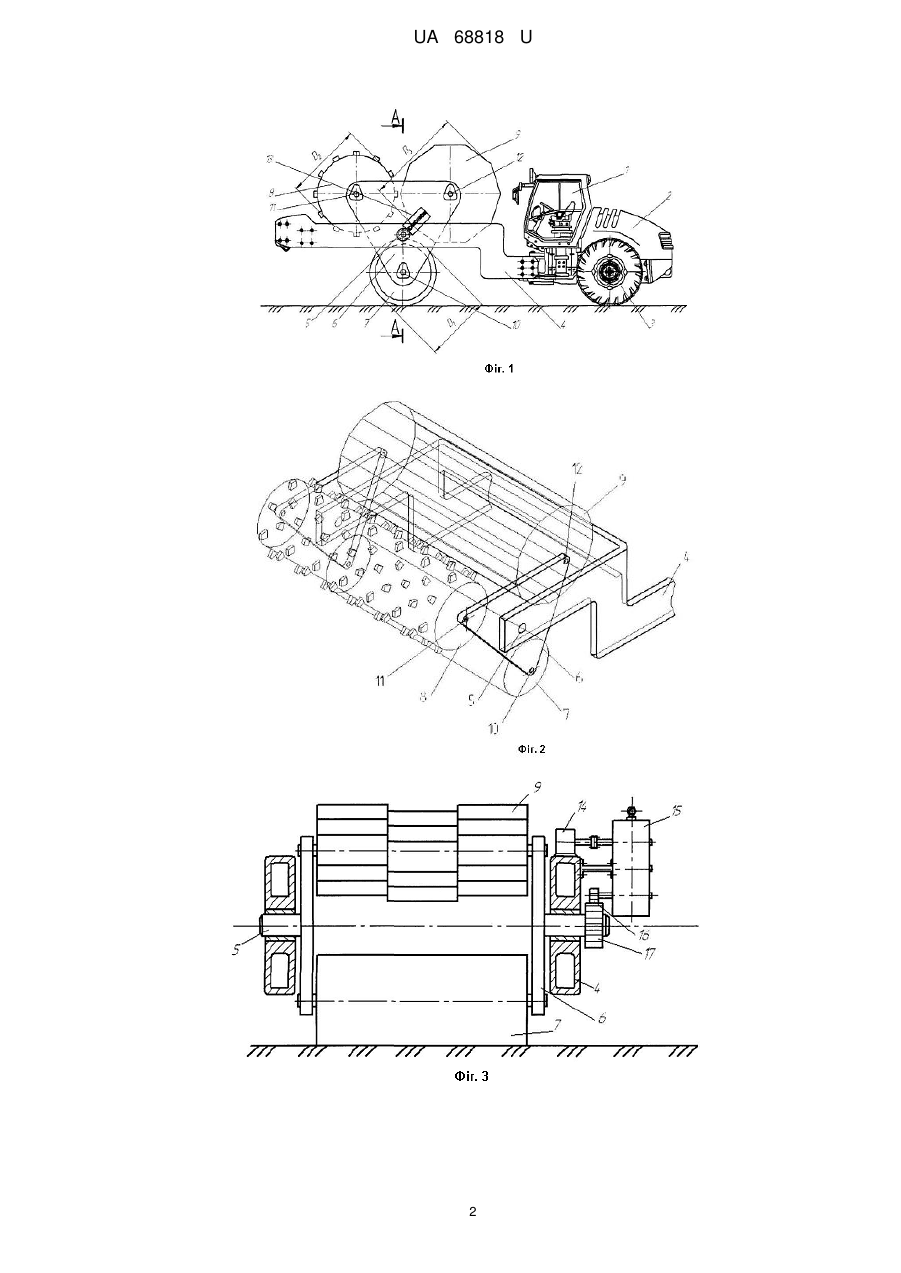

Реферат: Коток із змінними вальцями містить кабіну, привід, раму, привідний та робочий вальці і оснащений додатковими робочими вальцями різної форми і діаметрів та поворотними плитами з пристроєм їх обертання, шарнірно з'єднаними з рамою. Робочі вальці встановлені на поворотних плитах шарнірно. UA 68818 U (12) UA 68818 U UA 68818 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі будівництва, зокрема до машин та механізмів для ущільнення ґрунтів та будівельних матеріалів. Відомий коток, що містить привід, раму, валець та баласт [1]. Недоліком такого котка є те, що робоча рама з вальцем є причіпними, що збільшує габаритні розміри котка та знижує його маневреність. Найближчим технічним рішенням є самохідний коток, що містить кабіну, привід, раму, привідний та робочий вальці [2]. Суттєвим недоліком цієї конструкції є неможливість швидкої заміни робочого вальця однієї форми та розміру (діаметра) на інший вид вальця при зміні типу ґрунтів, що знижує ефективність процесу ущільнення ґрунтів. В основу корисної моделі поставлена задача вдосконалення котка, в якому за рахунок особливостей встановлення та виконання додаткових робочих вальців та поворотних плит досягається підвищення ефективності процесу ущільнення ґрунтів. Поставлена задача вирішується тим, що у котку, що містить кабіну, привід, раму, привідний та робочий вальці, відповідно до корисної моделі, він оснащений додатковими робочими вальцями різної форми і діаметрів та поворотними плитами з пристроєм їх обертання, шарнірно з'єднаними з рамою, причому робочі вальці встановлені на поворотних плитах шарнірно. Це дозволяє швидко змінювати робочі вальці в залежності від типу ґрунтів та технологічних вимог виробництва. Різні діаметри вальців дозволяють більш якісно ущільнювати ґрунт. Все це забезпечує підвищення ефективності ущільнення ґрунтів. Суть корисної моделі пояснюється кресленнями. На Фіг.1 показаний загальний вигляд котка; на Фіг.2 - рама з поворотними плитами та робочими вальцями; на Фіг.3 показаний переріз А-А на Фіг.2; на Фіг.4 та на Фіг.5 - процес ущільнення ґрунтів різними видами робочих вальців. Коток містить кабіну 1, привід 2 з привідним вальцем 3 та раму 4. На бокових поверхнях рами 4 шарнірно на осі 5 встановлені поворотні плити 6 з робочим циліндричним вальцем 7 діаметром D1 та додатковими робочими вальцями кулачкового типу 8 (діаметром D2) і полігональної форми 9 (діаметром D3). Робочі вальці 7, 8, та 9 встановлені на поворотних плитах 6 шарнірно на осях 10, 11 та 12. Розміри робочих вальців 7, 8 та 9 знаходяться у відповідності: D3>D2>D1. На рамі 4 встановлений пристрій обертання 13 поворотних плит 6, який містить гідромотор 14, редуктор 15, шестірню 16 та зубчате колесо 17, що закріплене на осі 5. Коток працює таким чином. В залежності від типу ґрунтів (пісок, суглинок, глина та інший тип ґрунту) та технологічних вимог виробництва у робоче положення (під рамою 4) встановлюється необхідний за формою та розміром (діаметр) тип робочого вальця 7 або 8, або 9. Ущільнення ґрунтів або будівельних матеріалів виконується при переміщенні котка по їх поверхні відповідно плану виконання цих робіт. При зміні типу ґрунтів або будівельних матеріалів та технологічних вимог виробництва у робоче положення встановлюється відповідний за формою та розміром робочий валець (Фіг.4, Фіг.5). Зміна робочих вальців 7, 8, 9 виконується при включенні гідромотора 14, яким через редуктор 15, шестірню 16, зубчате колесо 17 та вісь 5, приводяться до обертання поворотні плити 6 доти, поки необхідний робочий валець стане у робоче положення під рамою 4. Таким чином, коток оснащений додатковими робочими вальцями різної форми і діаметрів та поворотними плитами з пристроєм їх обертання дозволяє швидко змінювати робочі вальці в залежності від типу ґрунтів та технологічних вимог виробництва. Різні діаметри вальців дозволяють більш якісно ущільнювати ґрунт. Все це забезпечує підвищення ефективності ущільнення ґрунтів та будівельних матеріалів. Джерела інформації: 1. Строительные машины. Справочник в 2-х. т. Под. ред. В.А.Баумана, Ф.А.Лапира. Т. 1. М.: Машиностроение, 1976, стр.147, рис.157, а. 2. Белецкий Б.Ф., Булгакова И.Г. Строительные машины и оборудование. - Ростов н/Д.: Фенникс, 2005, стр.156, рис.9.6. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Коток із змінними вальцями, що містить кабіну, привід, раму, привідний та робочий вальці, який відрізняється тим, що він оснащений додатковими робочими вальцями різної форми і діаметрів та поворотними плитами з пристроєм їх обертання, шарнірно з'єднаними з рамою, причому робочі вальці встановлені на поворотних плитах шарнірно. 1 UA 68818 U 2 UA 68818 U Комп’ютерна верстка Н. Лисенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
