Пристосування для перенесення ручної поклажі

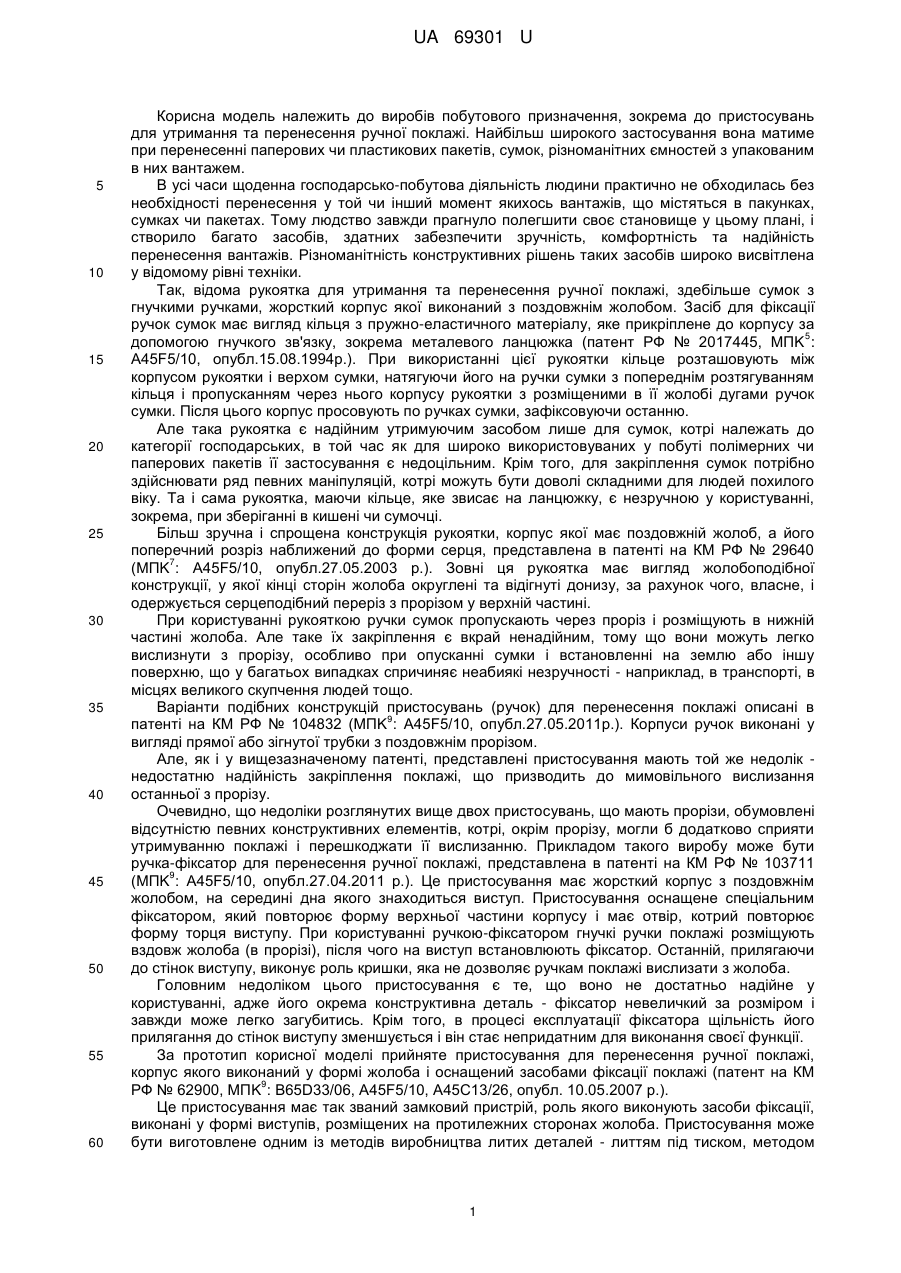

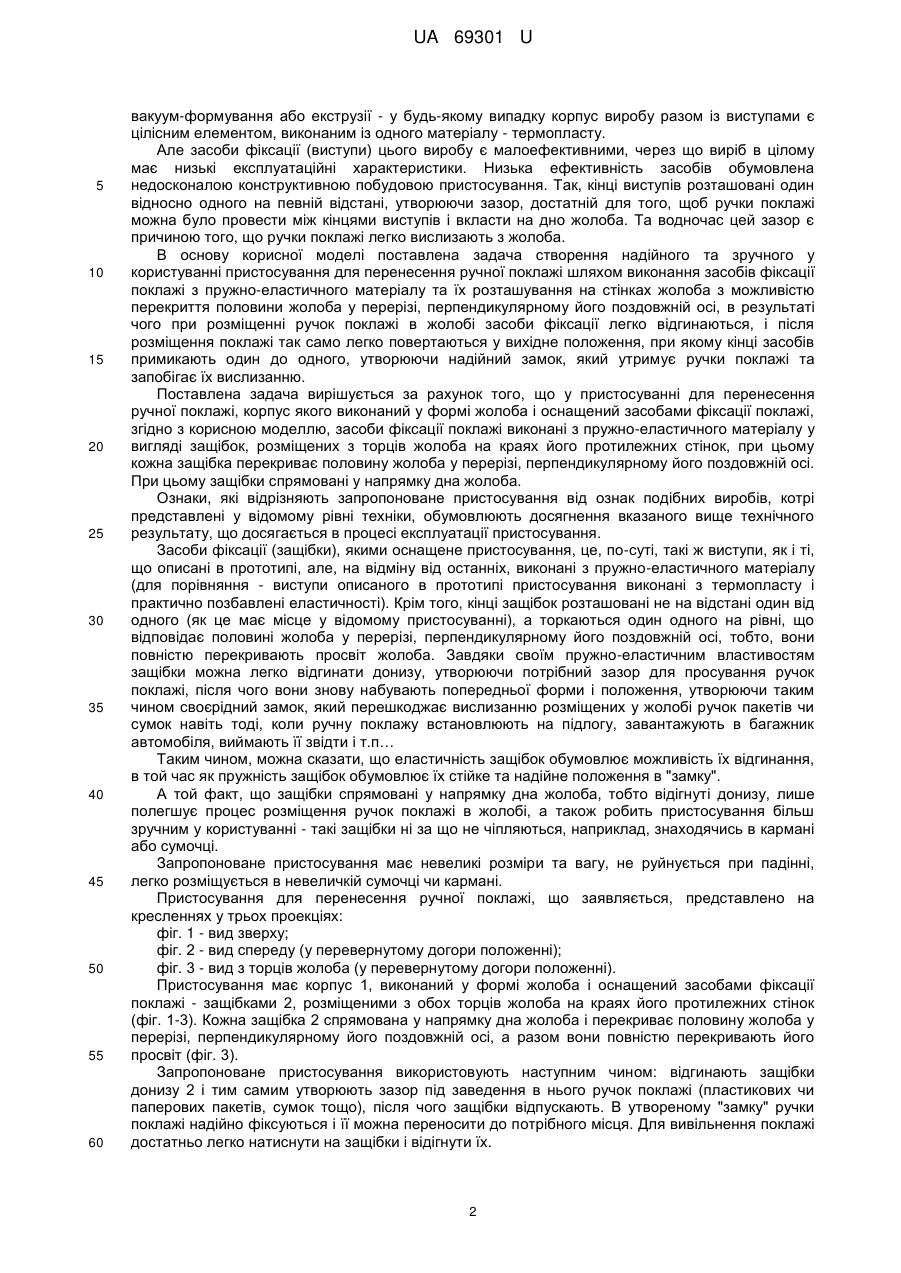

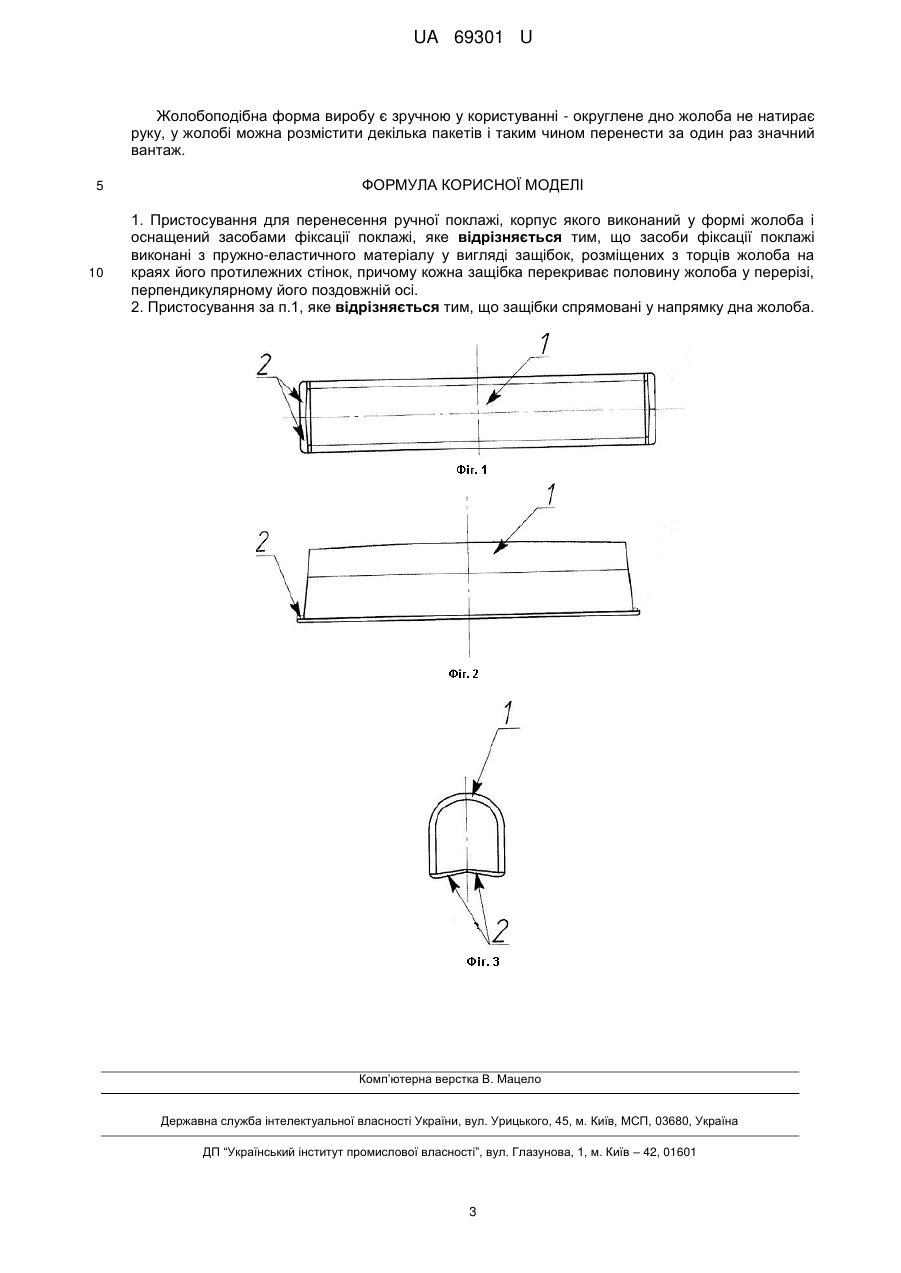

Реферат: Пристосування для перенесення ручної поклажі, корпус якого виконаний у формі жолоба і оснащений засобами фіксації поклажі. Засоби фіксації поклажі виконані з пружно-еластичного матеріалу у вигляді защібок, розміщених з торців жолоба на краях його протилежних стінок. Кожна защібка перекриває половину жолоба у перерізі, перпендикулярному його поздовжній осі. UA 69301 U (54) ПРИСТОСУВАННЯ ДЛЯ ПЕРЕНЕСЕННЯ РУЧНОЇ ПОКЛАЖІ UA 69301 U UA 69301 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до виробів побутового призначення, зокрема до пристосувань для утримання та перенесення ручної поклажі. Найбільш широкого застосування вона матиме при перенесенні паперових чи пластикових пакетів, сумок, різноманітних ємностей з упакованим в них вантажем. В усі часи щоденна господарсько-побутова діяльність людини практично не обходилась без необхідності перенесення у той чи інший момент якихось вантажів, що містяться в пакунках, сумках чи пакетах. Тому людство завжди прагнуло полегшити своє становище у цьому плані, і створило багато засобів, здатних забезпечити зручність, комфортність та надійність перенесення вантажів. Різноманітність конструктивних рішень таких засобів широко висвітлена у відомому рівні техніки. Так, відома рукоятка для утримання та перенесення ручної поклажі, здебільше сумок з гнучкими ручками, жорсткий корпус якої виконаний з поздовжнім жолобом. Засіб для фіксації ручок сумок має вигляд кільця з пружно-еластичного матеріалу, яке прикріплене до корпусу за 5 допомогою гнучкого зв'язку, зокрема металевого ланцюжка (патент РФ № 2017445, MПK : A45F5/10, опубл.15.08.1994р.). При використанні цієї рукоятки кільце розташовують між корпусом рукоятки і верхом сумки, натягуючи його на ручки сумки з попереднім розтягуванням кільця і пропусканням через нього корпусу рукоятки з розміщеними в її жолобі дугами ручок сумки. Після цього корпус просовують по ручках сумки, зафіксовуючи останню. Але така рукоятка є надійним утримуючим засобом лише для сумок, котрі належать до категорії господарських, в той час як для широко використовуваних у побуті полімерних чи паперових пакетів її застосування є недоцільним. Крім того, для закріплення сумок потрібно здійснювати ряд певних маніпуляцій, котрі можуть бути доволі складними для людей похилого віку. Та і сама рукоятка, маючи кільце, яке звисає на ланцюжку, є незручною у користуванні, зокрема, при зберіганні в кишені чи сумочці. Більш зручна і спрощена конструкція рукоятки, корпус якої має поздовжній жолоб, а його поперечний розріз наближений до форми серця, представлена в патенті на КМ РФ № 29640 7 (MПK : A45F5/10, опубл.27.05.2003 р.). Зовні ця рукоятка має вигляд жолобоподібної конструкції, у якої кінці сторін жолоба округлені та відігнуті донизу, за рахунок чого, власне, і одержується серцеподібний переріз з прорізом у верхній частині. При користуванні рукояткою ручки сумок пропускають через проріз і розміщують в нижній частині жолоба. Але таке їх закріплення є вкрай ненадійним, тому що вони можуть легко вислизнути з прорізу, особливо при опусканні сумки і встановленні на землю або іншу поверхню, що у багатьох випадках спричиняє неабиякі незручності - наприклад, в транспорті, в місцях великого скупчення людей тощо. Варіанти подібних конструкцій пристосувань (ручок) для перенесення поклажі описані в 9 патенті на КМ РФ № 104832 (MПK : A45F5/10, опубл.27.05.2011р.). Корпуси ручок виконані у вигляді прямої або зігнутої трубки з поздовжнім прорізом. Але, як і у вищезазначеному патенті, представлені пристосування мають той же недолік недостатню надійність закріплення поклажі, що призводить до мимовільного вислизання останньої з прорізу. Очевидно, що недоліки розглянутих вище двох пристосувань, що мають прорізи, обумовлені відсутністю певних конструктивних елементів, котрі, окрім прорізу, могли б додатково сприяти утримуванню поклажі і перешкоджати її вислизанню. Прикладом такого виробу може бути ручка-фіксатор для перенесення ручної поклажі, представлена в патенті на КМ РФ № 103711 9 (MПK : A45F5/10, опубл.27.04.2011 р.). Це пристосування має жорсткий корпус з поздовжнім жолобом, на середині дна якого знаходиться виступ. Пристосування оснащене спеціальним фіксатором, який повторює форму верхньої частини корпусу і має отвір, котрий повторює форму торця виступу. При користуванні ручкою-фіксатором гнучкі ручки поклажі розміщують вздовж жолоба (в прорізі), після чого на виступ встановлюють фіксатор. Останній, прилягаючи до стінок виступу, виконує роль кришки, яка не дозволяє ручкам поклажі вислизати з жолоба. Головним недоліком цього пристосування є те, що воно не достатньо надійне у користуванні, адже його окрема конструктивна деталь - фіксатор невеличкий за розміром і завжди може легко загубитись. Крім того, в процесі експлуатації фіксатора щільність його прилягання до стінок виступу зменшується і він стає непридатним для виконання своєї функції. За прототип корисної моделі прийняте пристосування для перенесення ручної поклажі, корпус якого виконаний у формі жолоба і оснащений засобами фіксації поклажі (патент на КМ 9 РФ № 62900, MПK : B65D33/06, A45F5/10, А45С13/26, опубл. 10.05.2007 p.). Це пристосування має так званий замковий пристрій, роль якого виконують засоби фіксації, виконані у формі виступів, розміщених на протилежних сторонах жолоба. Пристосування може бути виготовлене одним із методів виробництва литих деталей - литтям під тиском, методом 1 UA 69301 U 5 10 15 20 25 30 35 40 45 50 55 60 вакуум-формування або екструзії - у будь-якому випадку корпус виробу разом із виступами є цілісним елементом, виконаним із одного матеріалу - термопласту. Але засоби фіксації (виступи) цього виробу є малоефективними, через що виріб в цілому має низькі експлуатаційні характеристики. Низька ефективність засобів обумовлена недосконалою конструктивною побудовою пристосування. Так, кінці виступів розташовані один відносно одного на певній відстані, утворюючи зазор, достатній для того, щоб ручки поклажі можна було провести між кінцями виступів і вкласти на дно жолоба. Та водночас цей зазор є причиною того, що ручки поклажі легко вислизають з жолоба. В основу корисної моделі поставлена задача створення надійного та зручного у користуванні пристосування для перенесення ручної поклажі шляхом виконання засобів фіксації поклажі з пружно-еластичного матеріалу та їх розташування на стінках жолоба з можливістю перекриття половини жолоба у перерізі, перпендикулярному його поздовжній осі, в результаті чого при розміщенні ручок поклажі в жолобі засоби фіксації легко відгинаються, і після розміщення поклажі так само легко повертаються у вихідне положення, при якому кінці засобів примикають один до одного, утворюючи надійний замок, який утримує ручки поклажі та запобігає їх вислизанню. Поставлена задача вирішується за рахунок того, що у пристосуванні для перенесення ручної поклажі, корпус якого виконаний у формі жолоба і оснащений засобами фіксації поклажі, згідно з корисною моделлю, засоби фіксації поклажі виконані з пружно-еластичного матеріалу у вигляді защібок, розміщених з торців жолоба на краях його протилежних стінок, при цьому кожна защібка перекриває половину жолоба у перерізі, перпендикулярному його поздовжній осі. При цьому защібки спрямовані у напрямку дна жолоба. Ознаки, які відрізняють запропоноване пристосування від ознак подібних виробів, котрі представлені у відомому рівні техніки, обумовлюють досягнення вказаного вище технічного результату, що досягається в процесі експлуатації пристосування. Засоби фіксації (защібки), якими оснащене пристосування, це, по-суті, такі ж виступи, як і ті, що описані в прототипі, але, на відміну від останніх, виконані з пружно-еластичного матеріалу (для порівняння - виступи описаного в прототипі пристосування виконані з термопласту і практично позбавлені еластичності). Крім того, кінці защібок розташовані не на відстані один від одного (як це має місце у відомому пристосуванні), а торкаються один одного на рівні, що відповідає половині жолоба у перерізі, перпендикулярному його поздовжній осі, тобто, вони повністю перекривають просвіт жолоба. Завдяки своїм пружно-еластичним властивостям защібки можна легко відгинати донизу, утворюючи потрібний зазор для просування ручок поклажі, після чого вони знову набувають попередньої форми і положення, утворюючи таким чином своєрідний замок, який перешкоджає вислизанню розміщених у жолобі ручок пакетів чи сумок навіть тоді, коли ручну поклажу встановлюють на підлогу, завантажують в багажник автомобіля, виймають її звідти і т.п… Таким чином, можна сказати, що еластичність защібок обумовлює можливість їх відгинання, в той час як пружність защібок обумовлює їх стійке та надійне положення в "замку". А той факт, що защібки спрямовані у напрямку дна жолоба, тобто відігнуті донизу, лише полегшує процес розміщення ручок поклажі в жолобі, а також робить пристосування більш зручним у користуванні - такі защібки ні за що не чіпляються, наприклад, знаходячись в кармані або сумочці. Запропоноване пристосування має невеликі розміри та вагу, не руйнується при падінні, легко розміщується в невеличкій сумочці чи кармані. Пристосування для перенесення ручної поклажі, що заявляється, представлено на кресленнях у трьох проекціях: фіг. 1 - вид зверху; фіг. 2 - вид спереду (у перевернутому догори положенні); фіг. 3 - вид з торців жолоба (у перевернутому догори положенні). Пристосування має корпус 1, виконаний у формі жолоба і оснащений засобами фіксації поклажі - защібками 2, розміщеними з обох торців жолоба на краях його протилежних стінок (фіг. 1-3). Кожна защібка 2 спрямована у напрямку дна жолоба і перекриває половину жолоба у перерізі, перпендикулярному його поздовжній осі, а разом вони повністю перекривають його просвіт (фіг. 3). Запропоноване пристосування використовують наступним чином: відгинають защібки донизу 2 і тим самим утворюють зазор під заведення в нього ручок поклажі (пластикових чи паперових пакетів, сумок тощо), після чого защібки відпускають. В утвореному "замку" ручки поклажі надійно фіксуються і її можна переносити до потрібного місця. Для вивільнення поклажі достатньо легко натиснути на защібки і відігнути їх. 2 UA 69301 U Жолобоподібна форма виробу є зручною у користуванні - округлене дно жолоба не натирає руку, у жолобі можна розмістити декілька пакетів і таким чином перенести за один раз значний вантаж. 5 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Пристосування для перенесення ручної поклажі, корпус якого виконаний у формі жолоба і оснащений засобами фіксації поклажі, яке відрізняється тим, що засоби фіксації поклажі виконані з пружно-еластичного матеріалу у вигляді защібок, розміщених з торців жолоба на краях його протилежних стінок, причому кожна защібка перекриває половину жолоба у перерізі, перпендикулярному його поздовжній осі. 2. Пристосування за п.1, яке відрізняється тим, що защібки спрямовані у напрямку дна жолоба. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
