Пристосування для перенесення пляшки

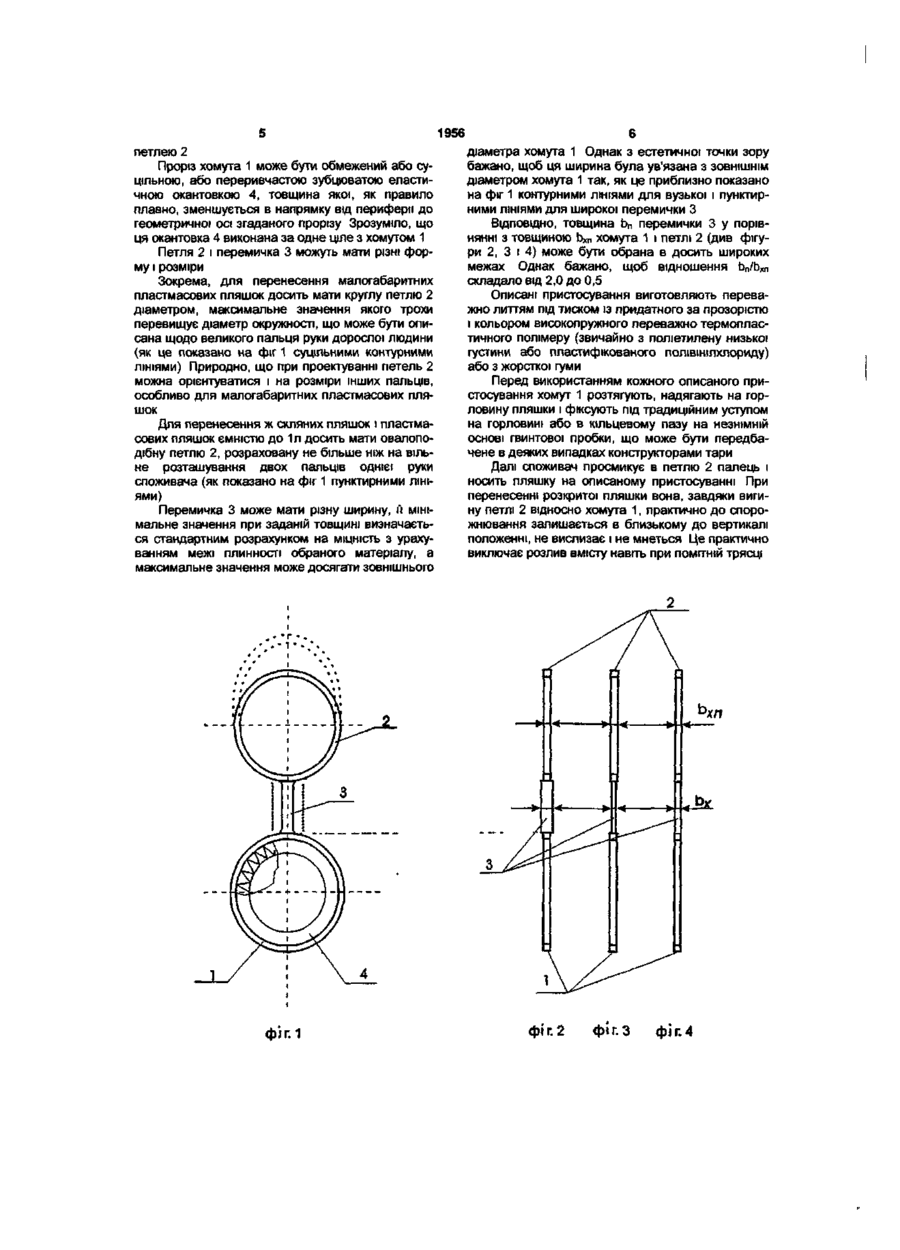

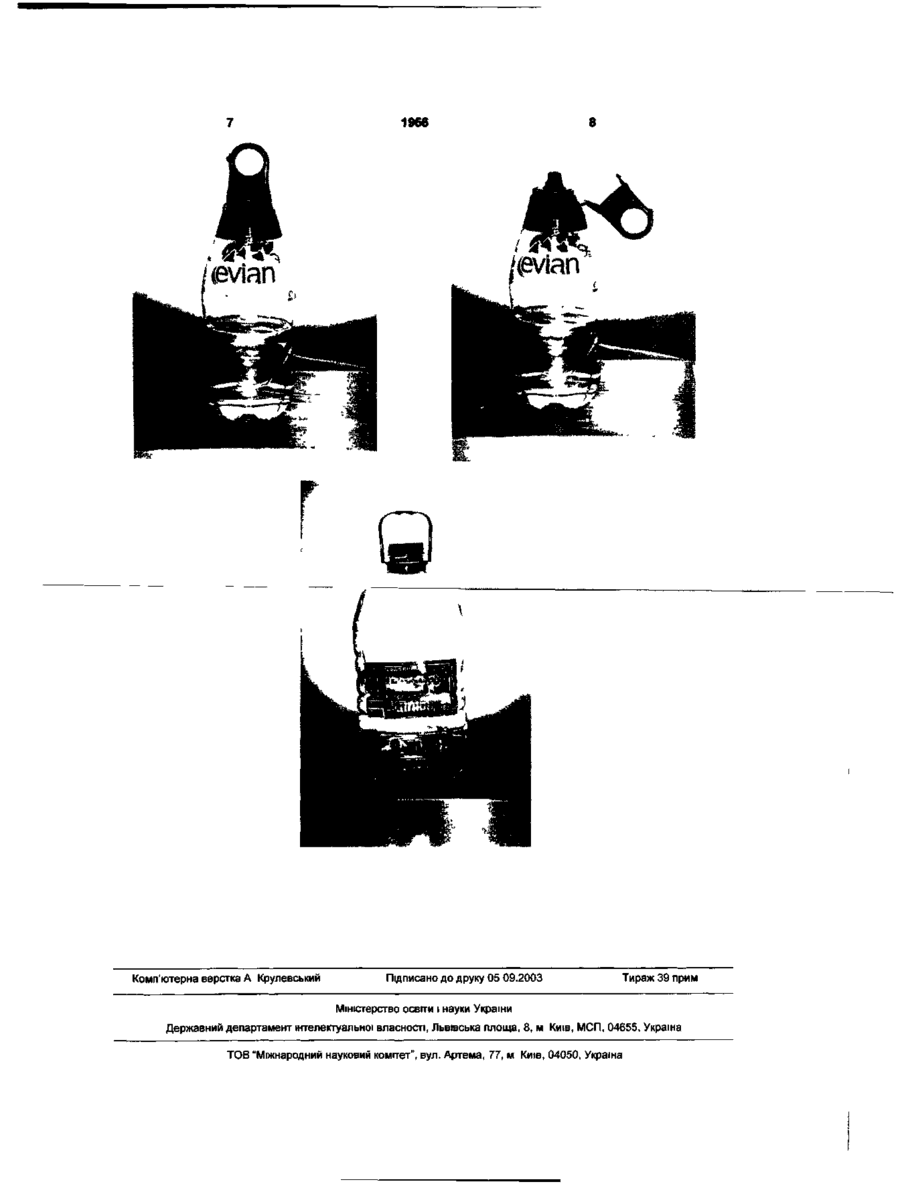

1 Пристосування для перенесення пляшки, що має виконані за одне ціле хомут для посадки на горловину пляшки або основу гвинтової пробки і петлю, придатну для утримання пляшки щонайменше одним пальцем руки, яке відрізняється тим, що хомут і петля виконані з високопружного полімерного матеріалу і з'єднані перемичкою 2 Пристосування за п 1, яке відрізняється тим, що товщина перемички перевищує товщину хомута і петлі 3 Пристосування за п 1, яке відрізняється тим, що товщина перемички менше товщини хомута і петлі 4 Пристосування за п 1, яке відрізняється тим, що товщина перемички практично збігається з товщиною хомута і петлі 5 Пристосування за п 1 або за п 2, або за п 3, або за п 4, яке відрізняється тим, що проріз хомута обмежений еластичною окантовкою 6 Пристосування за п 5, яке відрізняється тим, що проріз хомута обмежений суцільною окантовкою, товщина якої зменшується в напрямку від периферії до геометричної осі хомута 7 Пристосування за п 5, що відрізняється тим, що проріз хомута обмежений переривчастою зубцюватою окантовкою, товщина якої зменшується в напрямку від периферії до геометричної осі хомута Корисна модель відноситься до конструкції пристосувань для перенесення таких скляних і пластмасових пляшок переважно малої (звичайно від 0,25 до 0,5 і, рідше, до 1,0л) ємності, які масово (і, ЯК правило, лише однократно) використовують для розливу безалкогольних і слабоалкогольних напоїв Зокрема, у згадані пляшки розливають очищені артезіанські, мінеральні і фруктові негазовані і газовані води, фруктові і/або овочеві соки квас, кока-колу, пепсі-колу, пиво, слабоалкогольні коктейлі заводського виготовлення і т д Загальновідомо що такі напої, особливо влітку, є товарами масового попиту і що виникла розповсюджена вже не тільки серед молоді мода споживати їх не в місцях продажу, а на ходу (при русі пішки по вулицях і гулянні в парках і скверах) і при поїздках у громадському транспорті При цьому розкриті пляшки споживачі змушені утримувати, затискуючи в долонях рук Це далеко не завжди зручно і нерідко сполучено з неприємними наслідками для самого споживача і оточую чих його людей через можливе вислизання скляних і/або пережим пластмасових пляшок Тому існує явно виражена потреба в таких простих і дешевих пристосуваннях однократного користування, що дозволяли б надійно утримувати переважно розкриті пляшки не більш ніж двоматрьома пальцями і які можна було б швидко і зручно фіксувати на пляшках перед відправленням у торгову мережу чи, за бажанням покупців, у момент покупки На жаль, існуючі нині пристосування для перенесення пляшок у руках споживачів не задовольняють усій сукупності зазначених умов Наприклад, відоме пристосування для перенесення пляшок переважно малої (до 1,0л) ємності (див , наприклад, загальнодоступні на ринку упакування французької мінеральної води «Evian») Воно має вигляд сполученої з пробкою орієнтованої вертикально петлі з прорізом під один-два пальця споживача Пробка зв'язана з опорним кільцем, що щільно охоплює горловину пляшки, а саме з одного боку - шарніром, а з іншого боку пружним фіксатором, який у вихідному положенні замкнений, а після розкриття пляшки розімкнений (О О) 1956 носно масивних скляних пляшок ємністю від 0,25 На жаль, такі пристосування дороги у виготовдо 0,5л і заповнених пластмасових пляшок ємнісленні, можуть бути встановлені на пляшках тільки тю від 0,5 до 1,0л в заводських умовах і зручні для перенесення лише нерозкритих пляшок, оскільки при ходьбі або Друга додаткова ВІДМІННІСТЬ полягає в тому, поїздках у транспортних засобах неминучі ВІЛЬНІ що товщина перемички менше товщини хомута і коливання розкритих пляшок на шарнірах і розпетлі Пристосування з такими перемичками заплескування напоїв безпечують стійке відхилення вниз навіть практично порожніх пластмасових пляшок ємністю до Більш довершене таке найближче до пропо0,5л нованого по технічній суті пристосування, яке може бути використане для перенесення пляшки і Третя додаткова ВІДМІННІСТЬ полягає в тому, при відсутності пробки (див , наприклад, широко що товщина перемички практично збігається з представлену на ринку продукцію ЗАТ «Техводсетовщиною хомута і петлі Це істотно спрощує й рвіс», Україна) Воно має виконані за одне ціле здешевлює виготовлення запропонованих пристохомут для посадки на горловину пляшки або осносувань ву гвинтової пробки перед закупоркою і заздалеЧетверта ВІДМІННІСТЬ полягає в тому, що проріз гідь відігнуту нагору петлю, придатну для утрихомута обмежений еластичною окантовкоюЦе мання пляшки щонайменше одним пальцем, а полегшує установку пристосування на пляшку за звичайно двома-трьома пальцями однієї руки бажанням покупця безпосередньо при продажі і дозволяє використовувати однакові пристосування Ці пристосування звичайно виготовляють литдля перенесення пляшок з різними, хоча і близьтям під тиском з відносно твердого і міцного полікими за діаметром горловинами етилену високої густини Пристосування такого типу досить ефективно П'ята і шоста додаткові до четвертої ВІДМІННОзабезпечують фіксацію пляшок у близькому до СТІ полягають у тому, що проріз хомута обмежений вертикалі положенні Однак вони відносно дорогі, або суцільною, або переривчастою зубцюватою призначені для пляшок середньої (від 1,5 до 2,0л), окантовкою, товщина якої зменшується в напрямку а переважно великої (від 5 до 10л) ємності і мовід периферії до геометричної осі хомута Це дожуть бути встановлені на їхніх горловинах тільки в датково полегшує установку пристосування на заводських умовах пляшку за бажанням споживача при покупці Тому в основу корисної моделі покладена заФахівцю повинне бути зрозуміло дача зміною матеріалу і взаємозв'язку хомута і що запропоноване пристосування може бути петлі створити таке дешеве пристосування для застосоване на пляшках з різною формою попеперенесення пляшок переважно малої (до 1,0л) речного переріза горловини і/або основи гвинтової ємності, яке можна було б установлювати на горпробки і тому може мати хомути різноманітних ловинах у довільних умовах і яке забезпечувало б геометричних форм і розмірів, надійну фіксацію як нерозкритої, так і розкритої що петлям з урахуванням естетичних і ергопляшки в близькому до вертикалі положенні номічних уподобань конкретних виробників можна надавати різну геометричну форму і Поставлена задача вирішена тим, що в пристосуванні для перенесення пляшки, що має викощо тому приведені далі приклади втілення винані за одне ціле хомут для посадки на горловину нахідницького задуму ніяким чином не обмежують пляшки або основу гвинтової пробки і петлю, приобсяг прав, що визначений формулою корисної датну для утримання пляшки щонайменше одним моделі пальцем руки, ВІДПОВІДНО ДО винахідницького заДалі суть корисної моделі пояснюється докладуму хомут і петля виконані з високопружного подним описом конструкції і вказівками щодо виготолімерного матеріалу і з'єднані перемичкою влення і використання запропонованого пристосування для перенесення пляшки з посиланнями на Ці ВІДМІННОСТІ ДОЗВОЛЯЮТЬ оснащувати пляшки креслення, де зображені на пристосуваннями для їх перенесення як у заводських умовах, так і (за бажанням споживача) у торфіг 1 - пристосування для перенесення пляшгових точках і надійно утримувати навіть розкриті ки в плані з виривом по можливій окантовці проріпляшки в близькому до вертикалі положенні при зу хомута, ходьбі або під час їзди Дійсно, при заздалегідь фіг 2 - один з можливих профілів пристосуванзаданій ВІДПОВІДНОСТІ посадкових розмірів і співня з фіг 1 (зі стовщеною перемичкою між хомутом і відношення товщини перемички і товщини хомута і петлею), петлі однієї лише високої пружності матеріалу фіг 3 - інший можливий профіль пристосуванпрактично досить як для вдягання хомута на горня з фіг 1 (з витонченою перемичкою між хомутом і ловину або основу гвинтової пробки після закупорпетлею), ки пляшок, так і для відхилення пляшки вниз відфіг 4 - ще один можливий профіль пристосуносно точки підвісу При цьому у споживача, який вання з фіг 1 (з однаковою товщиною хомута, петлі утримує пляшку на петлі за допомогою одногоі перемички між ними) двох пальців, зберігається можливість маніпулюЗапропоноване пристосування для переневати іншими пальцями, наприклад, для утримання сення пляшки (див фіг 1) має виконані за одне іншого вантажу, для набору телефонного номера ціле хомут 1 з таким прорізом, що достатній за тощо формою і розмірами для посадки на горловину пляшки або в паз на основі гвинтової пробки, петПерша додаткова ВІДМІННІСТЬ полягає в тому, лю 2, що безпосередньо призначена для утриманщо товщина перемички перевищує товщину хомуня пляшки щонайменше одним пальцем однієї та і петлі Пристосування з такими перемичками руки споживача, і перемичку 3 між хомутом 1 і ефективно гасять крутильні коливання навіть від 1956 петлею 2 Проріз хомута 1 може бути обмежений або суцільною, або переривчастою зубцюватою еластичною окантовкою 4, товщина якої, як правило плавно, зменшується в напрямку від периферії до геометричної осі згаданого прорізу Зрозуміло, що ця окантовка 4 виконана за одне ціле з хомутом 1 Петля 2 і перемичка 3 можуть мати різні форму і розміри Зокрема, для перенесення малогабаритних пластмасових пляшок досить мати круглу петлю 2 діаметром, максимальне значення якого трохи перевищує діаметр окружності, що може бути описана щодо великого пальця руки дорослої людини (як це показано на фіг 1 суцільними контурними ЛІНІЯМИ) Природно, що при проектуванні петель 2 можна орієнтуватися і на розміри інших пальців, особливо для малогабаритних пластмасових пляшок Для перенесення ж скляних пляшок і пластмасових пляшок ємністю до 1л досить мати овалоподібну петлю 2, розраховану не більше ніж на вільне розташування двох пальців однієї руки споживача (як показано на фіг 1 пунктирними ЛІНІЯМИ) Перемичка 3 може мати різну ширину, п мінімальне значення при заданій товщині визначається стандартним розрахунком на МІЦНІСТЬ З урахуванням межі плинності обраного матеріалу, а максимальне значення може досягати зовнішнього f \ діаметра хомута 1 Однак з естетичної точки зору бажано, щоб ця ширина була ув'язана з ЗОВНІШНІМ діаметром хомута 1 так, як це приблизно показано на фіг 1 контурними ЛІНІЯМИ ДЛЯ вузької і пунктирними ЛІНІЯМИ для широкої перемички З ВІДПОВІДНО, товщина Ьп перемички 3 у порівнянні з товщиною Ьхп хомута 1 і петлі 2 (див фігури 2, 3 і 4) може бути обрана в досить широких межах Однак бажано, щоб відношення Ьп/Ьхп складало від 2,0 до 0,5 Описані пристосування виготовляють переважно литтям під тиском із придатного за прозорістю і кольором високопружного переважно термопластичного полімеру (звичайно з поліетилену низької густини або пластифікованого полівінілхлориду) або з жорсткої гуми Перед використанням кожного описаного пристосування хомут 1 розтягують, надягають на горловину пляшки і фіксують під традиційним уступом на горловині або в кільцевому пазу на незнімній основі гвинтової пробки, що може бути передбачене в деяких випадках конструкторами тари Далі споживач просмикує в петлю 2 палець і носить пляшку на описаному пристосуванні При перенесенні розкритої пляшки вона, завдяки вигину петлі 2 відносно хомута 1, практично до спорожнювання залишається в близькому до вертикалі положенні, не вислизає і не мнеться Це практично виключає розлив вмісту навіть при ПОМІТНІЙ трясці г і ! 3 j I U : У фіг. 1 \ 4 фіг. 2 фіг. З фіг. 4 1956 Комп'ютерна верстка А Крулевський Підписано до друку 05 09.2003 Тираж 39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комгтет", вул. Артема, 77, м Київ, 04050, Україна
