Спосіб улаштування залізобетонного перекриття полегшеного типу

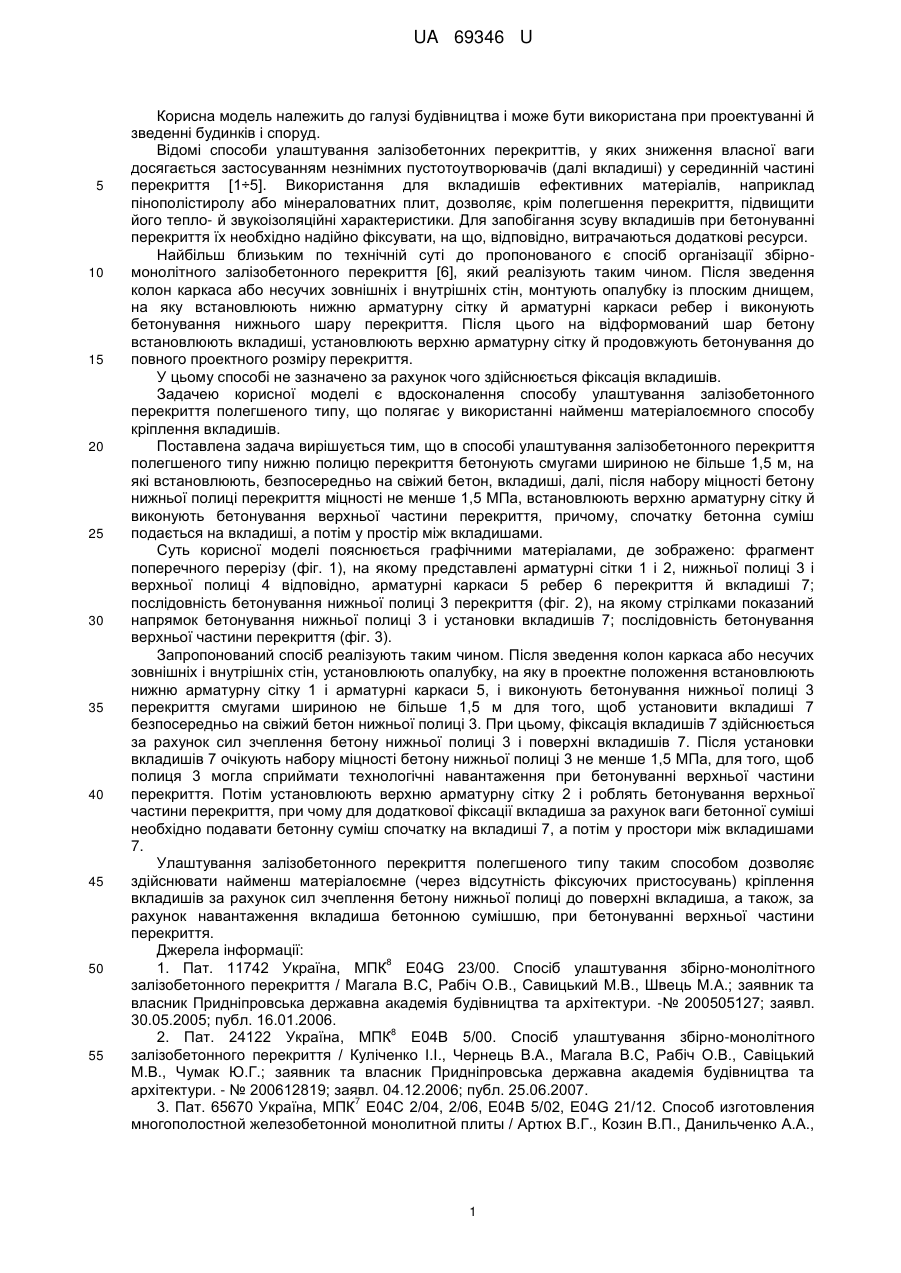

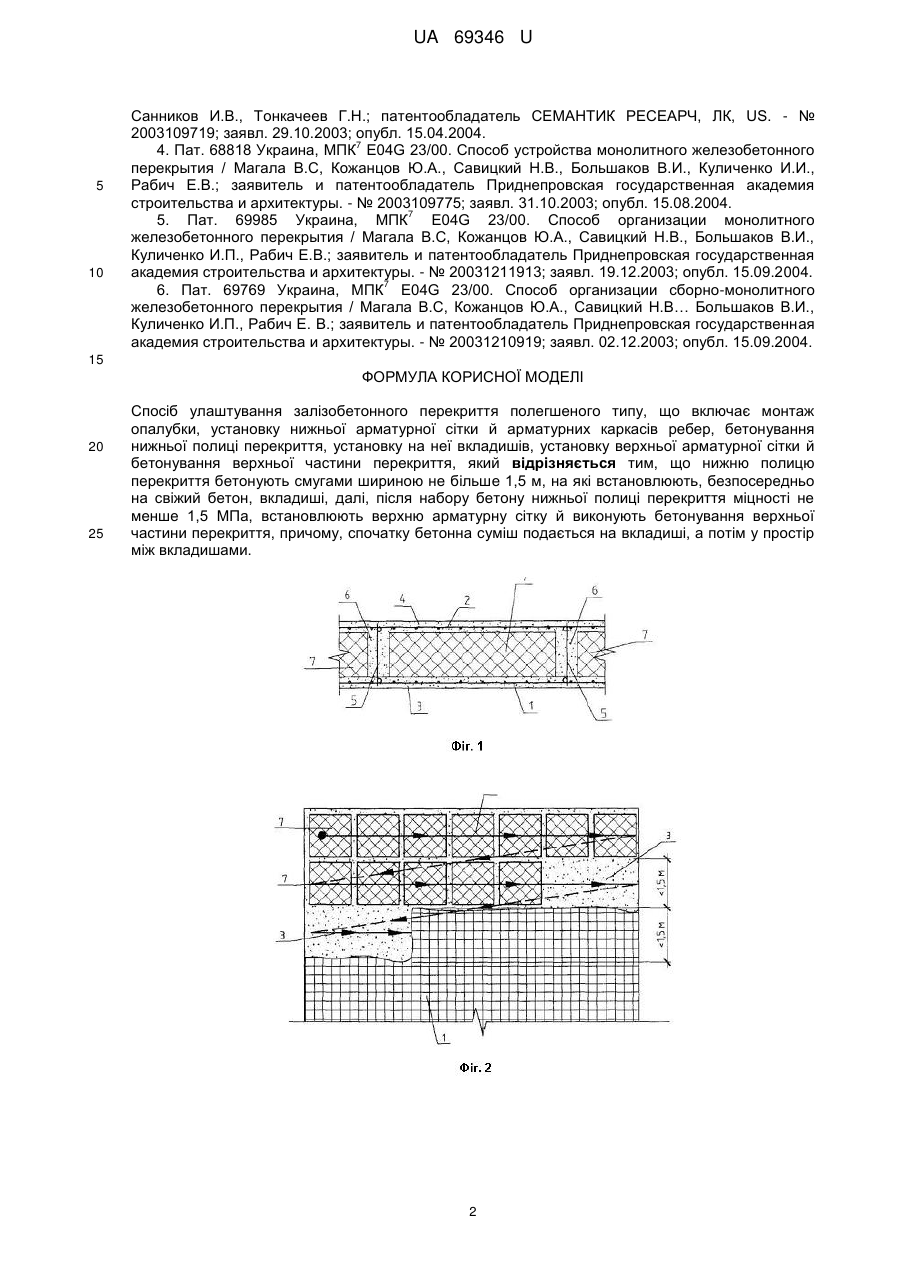

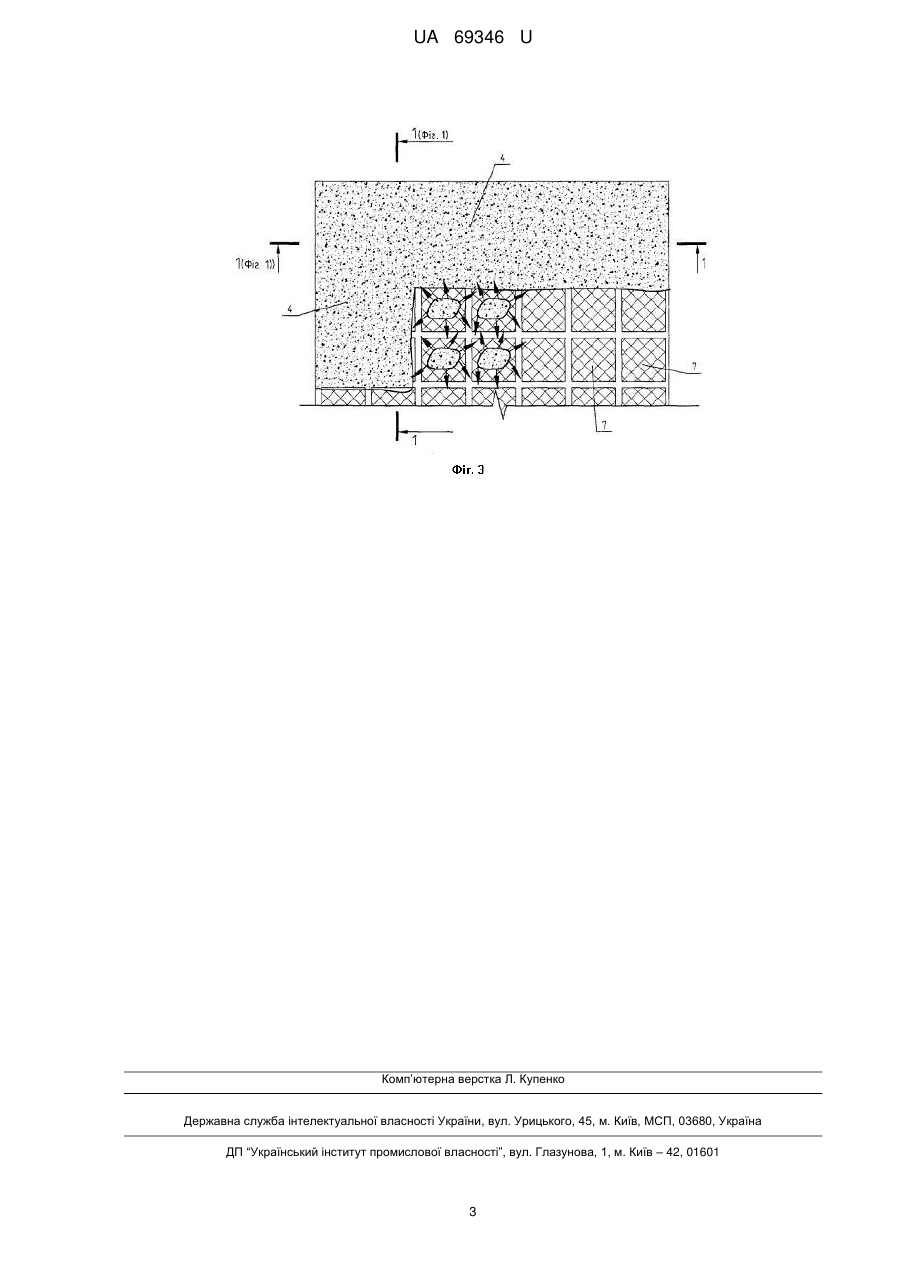

Реферат: UA 69346 U UA 69346 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі будівництва і може бути використана при проектуванні й зведенні будинків і споруд. Відомі способи улаштування залізобетонних перекриттів, у яких зниження власної ваги досягається застосуванням незнімних пустотоутворювачів (далі вкладиші) у серединній частині перекриття [1÷5]. Використання для вкладишів ефективних матеріалів, наприклад пінополістиролу або мінераловатних плит, дозволяє, крім полегшення перекриття, підвищити його тепло- й звукоізоляційні характеристики. Для запобігання зсуву вкладишів при бетонуванні перекриття їх необхідно надійно фіксувати, на що, відповідно, витрачаються додаткові ресурси. Найбільш близьким по технічній суті до пропонованого є спосіб організації збірномонолітного залізобетонного перекриття [6], який реалізують таким чином. Після зведення колон каркаса або несучих зовнішніх і внутрішніх стін, монтують опалубку із плоским днищем, на яку встановлюють нижню арматурну сітку й арматурні каркаси ребер і виконують бетонування нижнього шару перекриття. Після цього на відформований шар бетону встановлюють вкладиші, установлюють верхню арматурну сітку й продовжують бетонування до повного проектного розміру перекриття. У цьому способі не зазначено за рахунок чого здійснюється фіксація вкладишів. Задачею корисної моделі є вдосконалення способу улаштування залізобетонного перекриття полегшеного типу, що полягає у використанні найменш матеріалоємного способу кріплення вкладишів. Поставлена задача вирішується тим, що в способі улаштування залізобетонного перекриття полегшеного типу нижню полицю перекриття бетонують смугами шириною не більше 1,5 м, на які встановлюють, безпосередньо на свіжий бетон, вкладиші, далі, після набору міцності бетону нижньої полиці перекриття міцності не менше 1,5 МПа, встановлюють верхню арматурну сітку й виконують бетонування верхньої частини перекриття, причому, спочатку бетонна суміш подається на вкладиші, а потім у простір між вкладишами. Суть корисної моделі пояснюється графічними матеріалами, де зображено: фрагмент поперечного перерізу (фіг. 1), на якому представлені арматурні сітки 1 і 2, нижньої полиці 3 і верхньої полиці 4 відповідно, арматурні каркаси 5 ребер 6 перекриття й вкладиші 7; послідовність бетонування нижньої полиці 3 перекриття (фіг. 2), на якому стрілками показаний напрямок бетонування нижньої полиці 3 і установки вкладишів 7; послідовність бетонування верхньої частини перекриття (фіг. 3). Запропонований спосіб реалізують таким чином. Після зведення колон каркаса або несучих зовнішніх і внутрішніх стін, установлюють опалубку, на яку в проектне положення встановлюють нижню арматурну сітку 1 і арматурні каркаси 5, і виконують бетонування нижньої полиці 3 перекриття смугами шириною не більше 1,5 м для того, щоб установити вкладиші 7 безпосередньо на свіжий бетон нижньої полиці 3. При цьому, фіксація вкладишів 7 здійснюється за рахунок сил зчеплення бетону нижньої полиці 3 і поверхні вкладишів 7. Після установки вкладишів 7 очікують набору міцності бетону нижньої полиці 3 не менше 1,5 МПа, для того, щоб полиця 3 могла сприймати технологічні навантаження при бетонуванні верхньої частини перекриття. Потім установлюють верхню арматурну сітку 2 і роблять бетонування верхньої частини перекриття, при чому для додаткової фіксації вкладиша за рахунок ваги бетонної суміші необхідно подавати бетонну суміш спочатку на вкладиші 7, а потім у простори між вкладишами 7. Улаштування залізобетонного перекриття полегшеного типу таким способом дозволяє здійснювати найменш матеріалоємне (через відсутність фіксуючих пристосувань) кріплення вкладишів за рахунок сил зчеплення бетону нижньої полиці до поверхні вкладиша, а також, за рахунок навантаження вкладиша бетонною сумішшю, при бетонуванні верхньої частини перекриття. Джерела інформації: 8 1. Пат. 11742 Україна, МПК Ε04G 23/00. Спосіб улаштування збірно-монолітного залізобетонного перекриття / Магала В.С, Рабіч О.В., Савицький М.В., Швець М.Α.; заявник та власник Придніпровська державна академія будівництва та архітектури. -№ 200505127; заявл. 30.05.2005; публ. 16.01.2006. 8 2. Пат. 24122 Україна, МПК Ε04В 5/00. Спосіб улаштування збірно-монолітного залізобетонного перекриття / Куліченко І.І., Чернець В.Α., Магала В.С, Рабіч О.В., Савіцький М.В., Чумак Ю.Г.; заявник та власник Придніпровська державна академія будівництва та архітектури. - № 200612819; заявл. 04.12.2006; публ. 25.06.2007. 7 3. Пат. 65670 Україна, МПК Ε04С 2/04, 2/06, Ε04В 5/02, Ε04G 21/12. Способ изготовления многополостной железобетонной монолитной плиты / Артюх В.Г., Козин В.П., Данильченко Α.Α., 1 UA 69346 U 5 10 Санников И.В., Тонкачеев Г.Н.; патентообладатель СЕМАНТИК РЕСЕАРЧ, ЛК, US. - № 2003109719; заявл. 29.10.2003; опубл. 15.04.2004. 7 4. Пат. 68818 Украина, МПК Ε04G 23/00. Способ устройства монолитного железобетонного перекрытия / Магала В.С, Кожанцов Ю.Α., Савицкий Н.В., Большаков В.И., Куличенко И.И., Рабич Е.В.; заявитель и патентообладатель Приднепровская государственная академия строительства и архитектуры. - № 2003109775; заявл. 31.10.2003; опубл. 15.08.2004. 7 5. Пат. 69985 Украина, МПК Ε04G 23/00. Способ организации монолитного железобетонного перекрытия / Магала В.С, Кожанцов Ю.Α., Савицкий Н.В., Большаков В.И., Куличенко И.П., Рабич Е.В.; заявитель и патентообладатель Приднепровская государственная академия строительства и архитектуры. - № 20031211913; заявл. 19.12.2003; опубл. 15.09.2004. 7 6. Пат. 69769 Украина, МПК Ε04G 23/00. Способ организации сборно-монолитного железобетонного перекрытия / Магала В.С, Кожанцов Ю.Α., Савицкий Н.В… Большаков В.И., Куличенко И.П., Рабич Е. В.; заявитель и патентообладатель Приднепровская государственная академия строительства и архитектуры. - № 20031210919; заявл. 02.12.2003; опубл. 15.09.2004. 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 Спосіб улаштування залізобетонного перекриття полегшеного типу, що включає монтаж опалубки, установку нижньої арматурної сітки й арматурних каркасів ребер, бетонування нижньої полиці перекриття, установку на неї вкладишів, установку верхньої арматурної сітки й бетонування верхньої частини перекриття, який відрізняється тим, що нижню полицю перекриття бетонують смугами шириною не більше 1,5 м, на які встановлюють, безпосередньо на свіжий бетон, вкладиші, далі, після набору бетону нижньої полиці перекриття міцності не менше 1,5 МПа, встановлюють верхню арматурну сітку й виконують бетонування верхньої частини перекриття, причому, спочатку бетонна суміш подається на вкладиші, а потім у простір між вкладишами. 2 UA 69346 U Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
