Дверне полотно

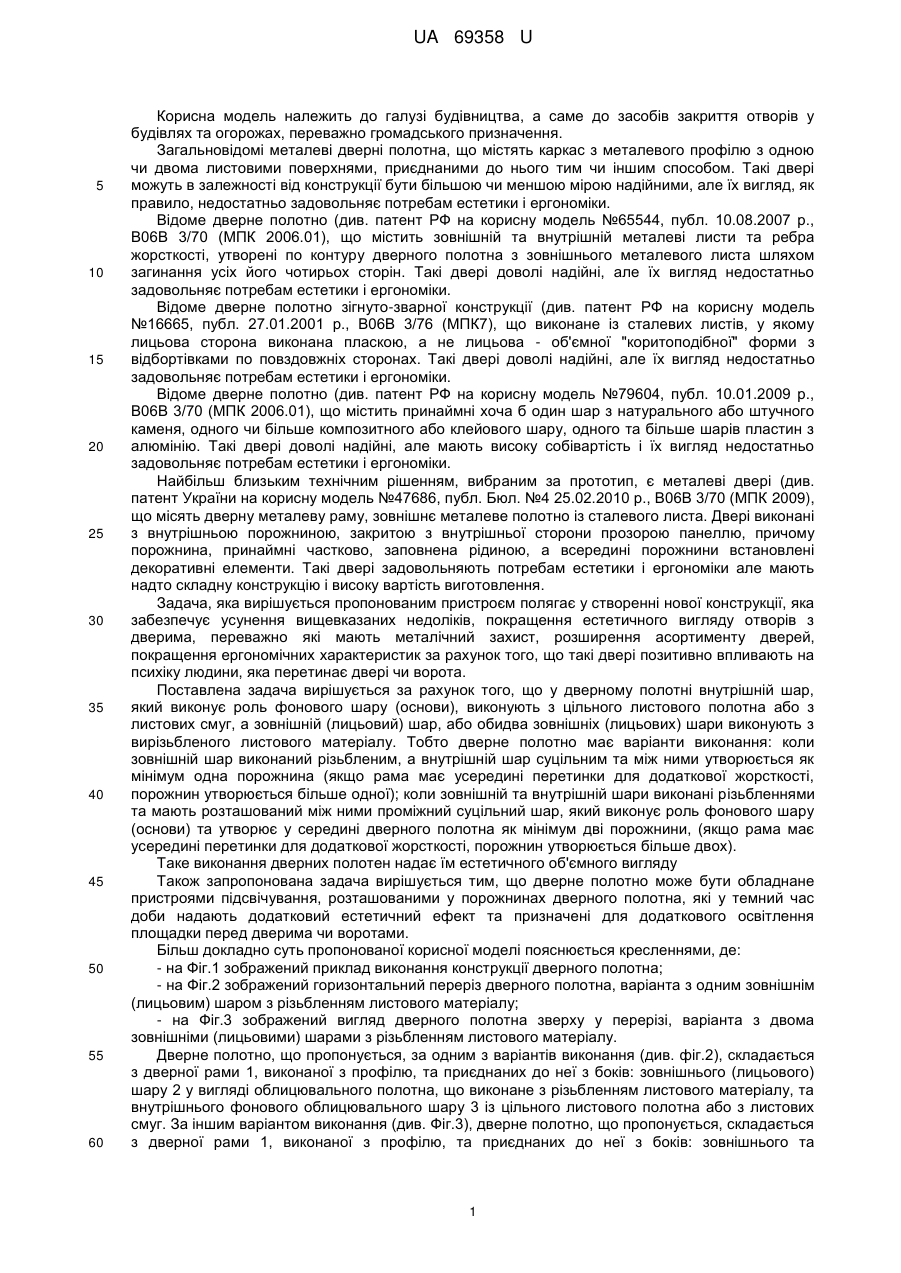

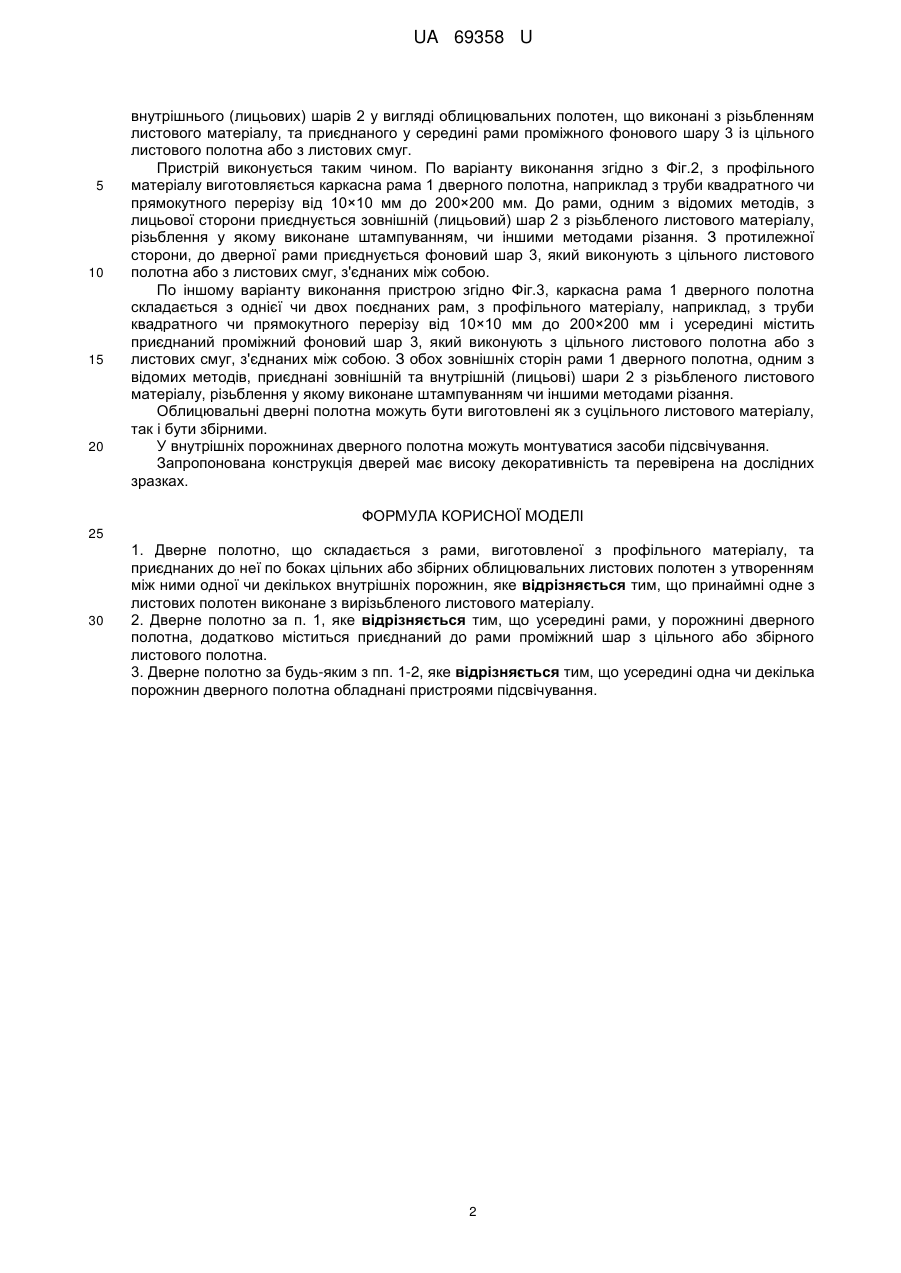

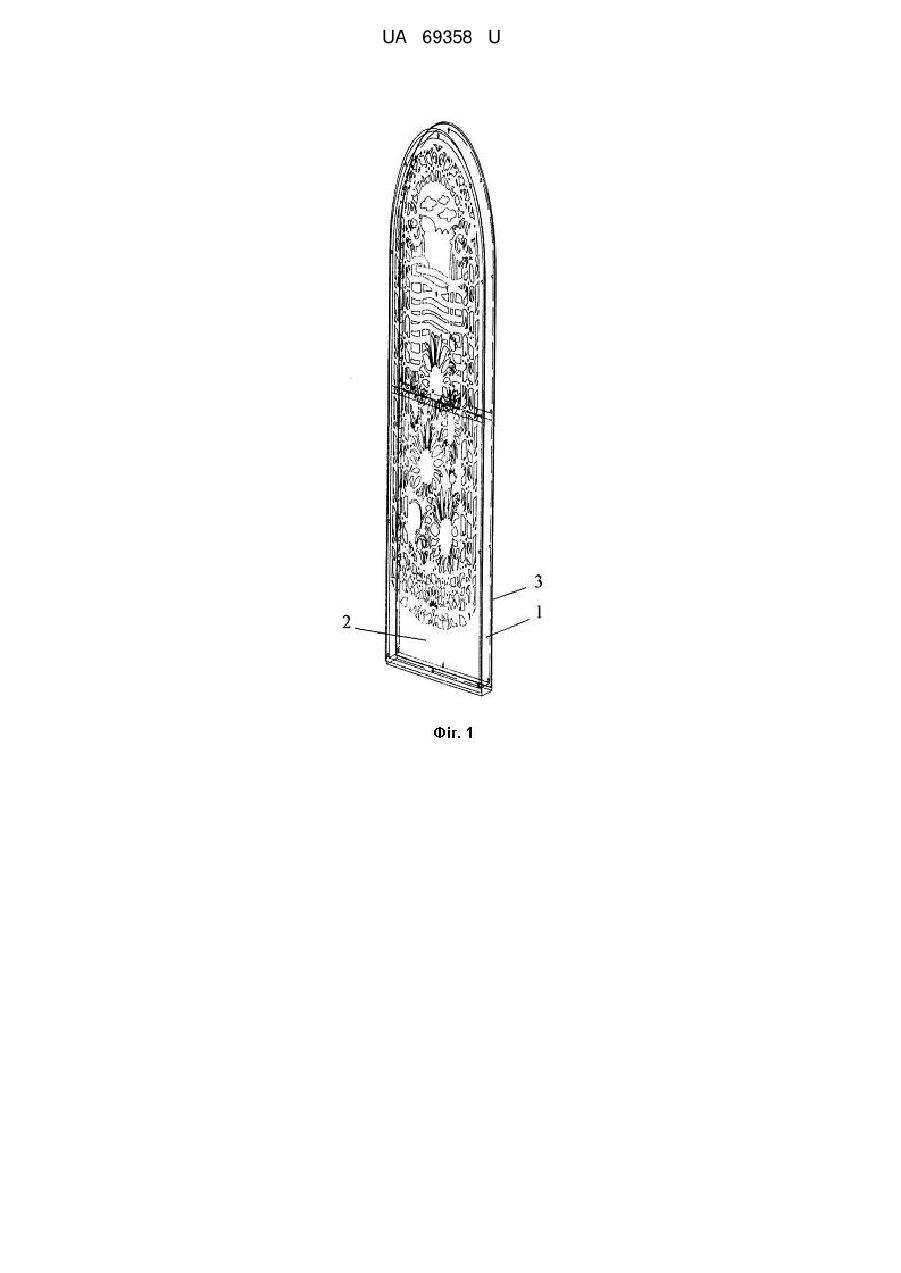

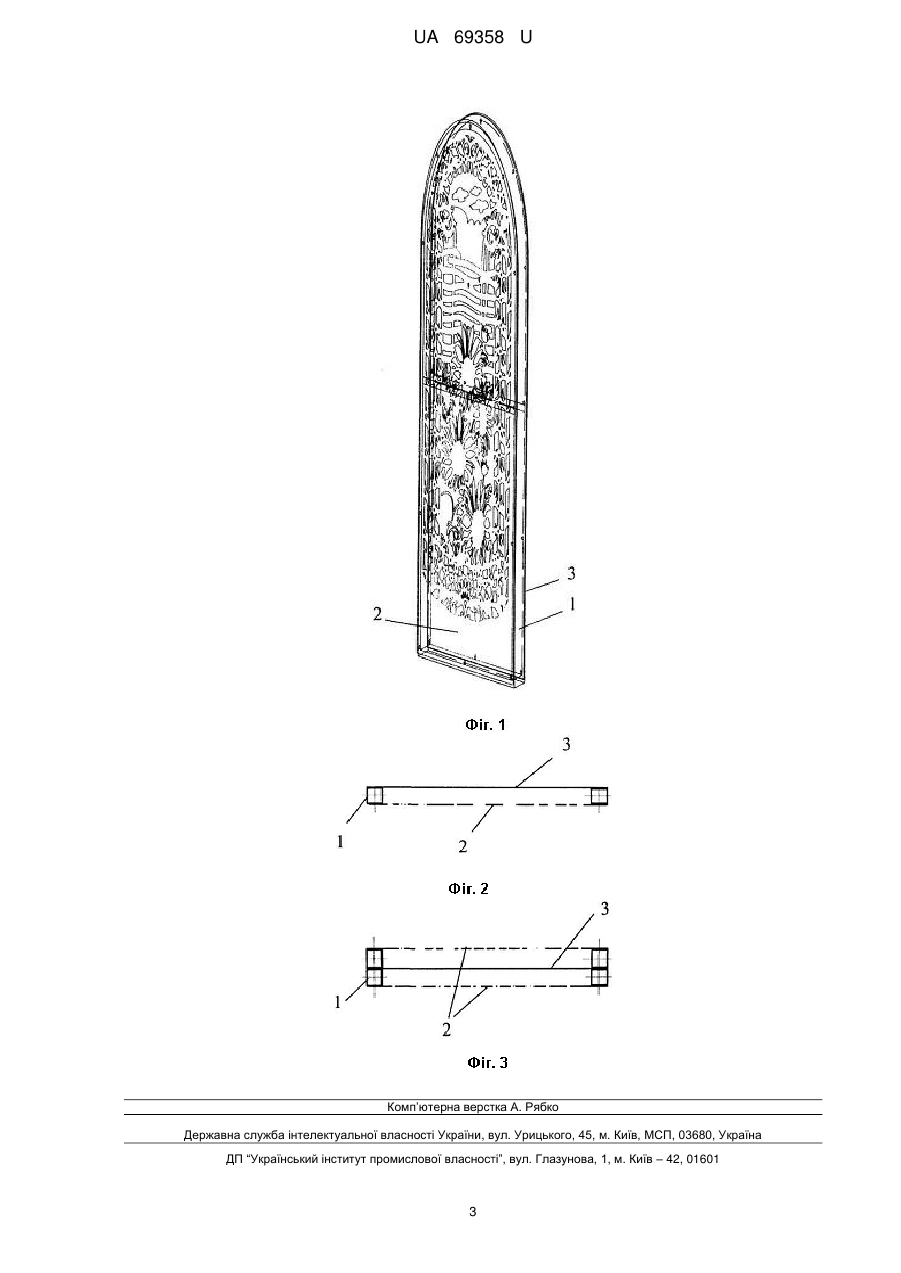

Реферат: Дверне полотно складається з рами, виготовленої з профільного матеріалу, та приєднаних до неї по боках цільних або збірних облицювальних листових полотен з утворенням між ними одної чи декількох внутрішніх порожнин. Принаймні одне з листових полотен виконане з вирізьбленого листового матеріалу. UA 69358 U (12) UA 69358 U UA 69358 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі будівництва, а саме до засобів закриття отворів у будівлях та огорожах, переважно громадського призначення. Загальновідомі металеві дверні полотна, що містять каркас з металевого профілю з одною чи двома листовими поверхнями, приєднаними до нього тим чи іншим способом. Такі двері можуть в залежності від конструкції бути більшою чи меншою мірою надійними, але їх вигляд, як правило, недостатньо задовольняє потребам естетики і ергономіки. Відоме дверне полотно (див. патент РФ на корисну модель №65544, публ. 10.08.2007 р., В06В 3/70 (МПК 2006.01), що містить зовнішній та внутрішній металеві листи та ребра жорсткості, утворені по контуру дверного полотна з зовнішнього металевого листа шляхом загинання усіх його чотирьох сторін. Такі двері доволі надійні, але їх вигляд недостатньо задовольняє потребам естетики і ергономіки. Відоме дверне полотно зігнуто-зварної конструкції (див. патент РФ на корисну модель №16665, публ. 27.01.2001 р., В06В 3/76 (МПК7), що виконане із сталевих листів, у якому лицьова сторона виконана пласкою, а не лицьова - об'ємної "коритоподібної" форми з відбортівками по повздовжніх сторонах. Такі двері доволі надійні, але їх вигляд недостатньо задовольняє потребам естетики і ергономіки. Відоме дверне полотно (див. патент РФ на корисну модель №79604, публ. 10.01.2009 р., В06В 3/70 (МПК 2006.01), що містить принаймні хоча б один шар з натурального або штучного каменя, одного чи більше композитного або клейового шару, одного та більше шарів пластин з алюмінію. Такі двері доволі надійні, але мають високу собівартість і їх вигляд недостатньо задовольняє потребам естетики і ергономіки. Найбільш близьким технічним рішенням, вибраним за прототип, є металеві двері (див. патент України на корисну модель №47686, публ. Бюл. №4 25.02.2010 р., В06В 3/70 (МПК 2009), що місять дверну металеву раму, зовнішнє металеве полотно із сталевого листа. Двері виконані з внутрішньою порожниною, закритою з внутрішньої сторони прозорою панеллю, причому порожнина, принаймні частково, заповнена рідиною, а всередині порожнини встановлені декоративні елементи. Такі двері задовольняють потребам естетики і ергономіки але мають надто складну конструкцію і високу вартість виготовлення. Задача, яка вирішується пропонованим пристроєм полягає у створенні нової конструкції, яка забезпечує усунення вищевказаних недоліків, покращення естетичного вигляду отворів з дверима, переважно які мають металічний захист, розширення асортименту дверей, покращення ергономічних характеристик за рахунок того, що такі двері позитивно впливають на психіку людини, яка перетинає двері чи ворота. Поставлена задача вирішується за рахунок того, що у дверному полотні внутрішній шар, який виконує роль фонового шару (основи), виконують з цільного листового полотна або з листових смуг, а зовнішній (лицьовий) шар, або обидва зовнішніх (лицьових) шари виконують з вирізьбленого листового матеріалу. Тобто дверне полотно має варіанти виконання: коли зовнішній шар виконаний різьбленим, а внутрішній шар суцільним та між ними утворюється як мінімум одна порожнина (якщо рама має усередині перетинки для додаткової жорсткості, порожнин утворюється більше одної); коли зовнішній та внутрішній шари виконані різьбленнями та мають розташований між ними проміжний суцільний шар, який виконує роль фонового шару (основи) та утворює у середині дверного полотна як мінімум дві порожнини, (якщо рама має усередині перетинки для додаткової жорсткості, порожнин утворюється більше двох). Таке виконання дверних полотен надає їм естетичного об'ємного вигляду Також запропонована задача вирішується тим, що дверне полотно може бути обладнане пристроями підсвічування, розташованими у порожнинах дверного полотна, які у темний час доби надають додатковий естетичний ефект та призначені для додаткового освітлення площадки перед дверима чи воротами. Більш докладно суть пропонованої корисної моделі пояснюється кресленнями, де: - на Фіг.1 зображений приклад виконання конструкції дверного полотна; - на Фіг.2 зображений горизонтальний переріз дверного полотна, варіанта з одним зовнішнім (лицьовим) шаром з різьбленням листового матеріалу; - на Фіг.3 зображений вигляд дверного полотна зверху у перерізі, варіанта з двома зовнішніми (лицьовими) шарами з різьбленням листового матеріалу. Дверне полотно, що пропонується, за одним з варіантів виконання (див. фіг.2), складається з дверної рами 1, виконаної з профілю, та приєднаних до неї з боків: зовнішнього (лицьового) шару 2 у вигляді облицювального полотна, що виконане з різьбленням листового матеріалу, та внутрішнього фонового облицювального шару 3 із цільного листового полотна або з листових смуг. За іншим варіантом виконання (див. Фіг.3), дверне полотно, що пропонується, складається з дверної рами 1, виконаної з профілю, та приєднаних до неї з боків: зовнішнього та 1 UA 69358 U 5 10 15 20 внутрішнього (лицьових) шарів 2 у вигляді облицювальних полотен, що виконані з різьбленням листового матеріалу, та приєднаного у середині рами проміжного фонового шару 3 із цільного листового полотна або з листових смуг. Пристрій виконується таким чином. По варіанту виконання згідно з Фіг.2, з профільного матеріалу виготовляється каркасна рама 1 дверного полотна, наприклад з труби квадратного чи прямокутного перерізу від 10×10 мм до 200×200 мм. До рами, одним з відомих методів, з лицьової сторони приєднується зовнішній (лицьовий) шар 2 з різьбленого листового матеріалу, різьблення у якому виконане штампуванням, чи іншими методами різання. З протилежної сторони, до дверної рами приєднується фоновий шар 3, який виконують з цільного листового полотна або з листових смуг, з'єднаних між собою. По іншому варіанту виконання пристрою згідно Фіг.3, каркасна рама 1 дверного полотна складається з однієї чи двох поєднаних рам, з профільного матеріалу, наприклад, з труби квадратного чи прямокутного перерізу від 10×10 мм до 200×200 мм і усередині містить приєднаний проміжний фоновий шар 3, який виконують з цільного листового полотна або з листових смуг, з'єднаних між собою. З обох зовнішніх сторін рами 1 дверного полотна, одним з відомих методів, приєднані зовнішній та внутрішній (лицьові) шари 2 з різьбленого листового матеріалу, різьблення у якому виконане штампуванням чи іншими методами різання. Облицювальні дверні полотна можуть бути виготовлені як з суцільного листового матеріалу, так і бути збірними. У внутрішніх порожнинах дверного полотна можуть монтуватися засоби підсвічування. Запропонована конструкція дверей має високу декоративність та перевірена на дослідних зразках. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 1. Дверне полотно, що складається з рами, виготовленої з профільного матеріалу, та приєднаних до неї по боках цільних або збірних облицювальних листових полотен з утворенням між ними одної чи декількох внутрішніх порожнин, яке відрізняється тим, що принаймні одне з листових полотен виконане з вирізьбленого листового матеріалу. 2. Дверне полотно за п. 1, яке відрізняється тим, що усередині рами, у порожнині дверного полотна, додатково міститься приєднаний до рами проміжний шар з цільного або збірного листового полотна. 3. Дверне полотно за будь-яким з пп. 1-2, яке відрізняється тим, що усередині одна чи декілька порожнин дверного полотна обладнані пристроями підсвічування. 2 UA 69358 U Комп’ютерна верстка А. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
