Віртуальний (інтерактивний) промоутер

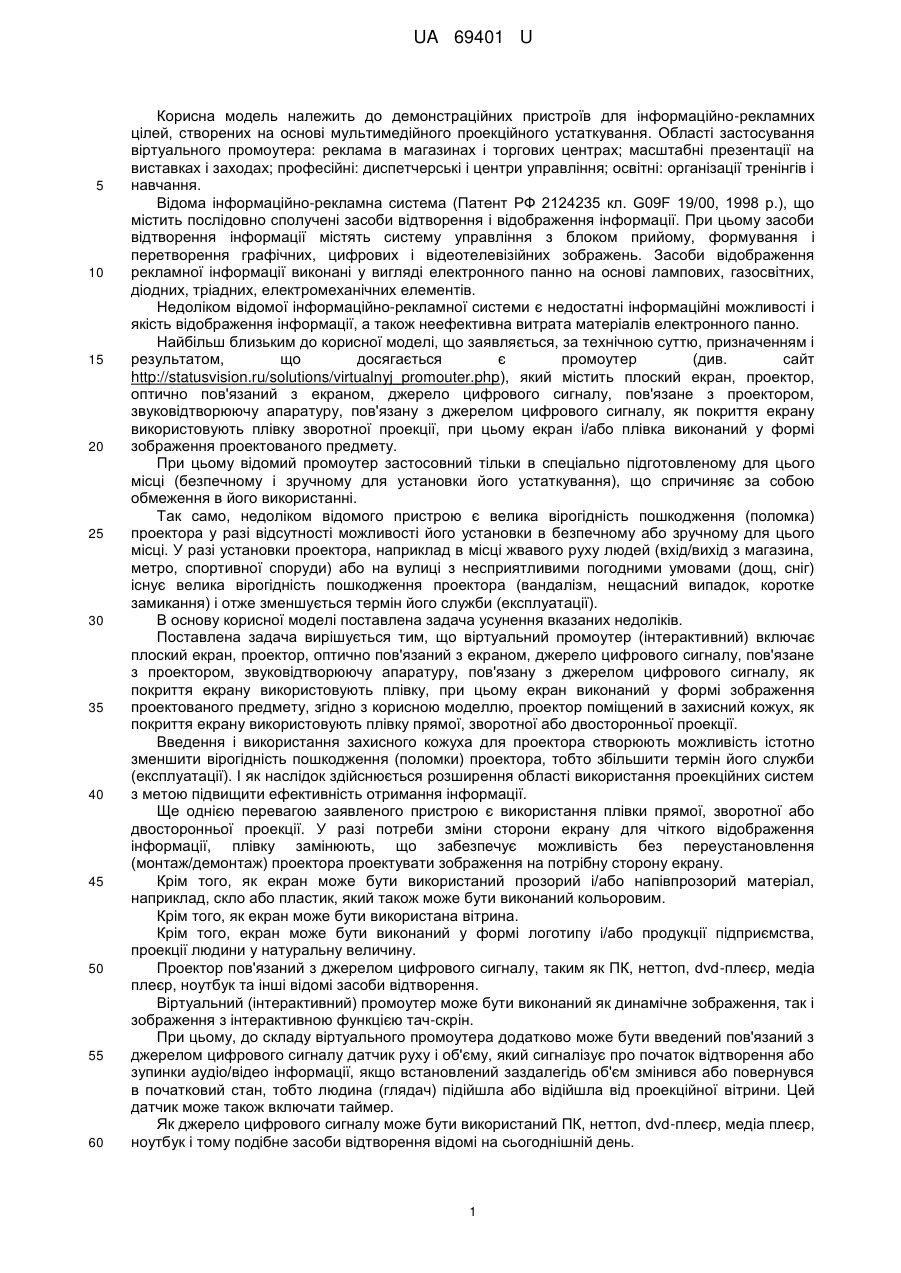

Реферат: Віртуальний (інтерактивний) промоутер містить плоский екран, проектор, який поміщений в захисний кожух, джерело цифрового сигналу, пов'язане з проектором, звуковідтворюючу апаратуру. Як покриття екрану використовують плівку прямої, зворотної або двосторонньої проекції, проектор UA 69401 U (12) UA 69401 U UA 69401 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до демонстраційних пристроїв для інформаційно-рекламних цілей, створених на основі мультимедійного проекційного устаткування. Області застосування віртуального промоутера: реклама в магазинах і торгових центрах; масштабні презентації на виставках і заходах; професійні: диспетчерські і центри управління; освітні: організації тренінгів і навчання. Відома інформаційно-рекламна система (Патент РФ 2124235 кл. G09F 19/00, 1998 p.), що містить послідовно сполучені засоби відтворення і відображення інформації. При цьому засоби відтворення інформації містять систему управління з блоком прийому, формування і перетворення графічних, цифрових і відеотелевізійних зображень. Засоби відображення рекламної інформації виконані у вигляді електронного панно на основі лампових, газосвітних, діодних, тріадних, електромеханічних елементів. Недоліком відомої інформаційно-рекламної системи є недостатні інформаційні можливості і якість відображення інформації, а також неефективна витрата матеріалів електронного панно. Найбільш близьким до корисної моделі, що заявляється, за технічною суттю, призначенням і результатом, що досягається є промоутер (див. сайт http://statusvision.ru/solutions/virtualnyj_promouter.php), який містить плоский екран, проектор, оптично пов'язаний з екраном, джерело цифрового сигналу, пов'язане з проектором, звуковідтворюючу апаратуру, пов'язану з джерелом цифрового сигналу, як покриття екрану використовують плівку зворотної проекції, при цьому екран і/або плівка виконаний у формі зображення проектованого предмету. При цьому відомий промоутер застосовний тільки в спеціально підготовленому для цього місці (безпечному і зручному для установки його устаткування), що спричиняє за собою обмеження в його використанні. Так само, недоліком відомого пристрою є велика вірогідність пошкодження (поломка) проектора у разі відсутності можливості його установки в безпечному або зручному для цього місці. У разі установки проектора, наприклад в місці жвавого руху людей (вхід/вихід з магазина, метро, спортивної споруди) або на вулиці з несприятливими погодними умовами (дощ, сніг) існує велика вірогідність пошкодження проектора (вандалізм, нещасний випадок, коротке замикання) і отже зменшується термін його служби (експлуатації). В основу корисної моделі поставлена задача усунення вказаних недоліків. Поставлена задача вирішується тим, що віртуальний промоутер (інтерактивний) включає плоский екран, проектор, оптично пов'язаний з екраном, джерело цифрового сигналу, пов'язане з проектором, звуковідтворюючу апаратуру, пов'язану з джерелом цифрового сигналу, як покриття екрану використовують плівку, при цьому екран виконаний у формі зображення проектованого предмету, згідно з корисною моделлю, проектор поміщений в захисний кожух, як покриття екрану використовують плівку прямої, зворотної або двосторонньої проекції. Введення і використання захисного кожуха для проектора створюють можливість істотно зменшити вірогідність пошкодження (поломки) проектора, тобто збільшити термін його служби (експлуатації). І як наслідок здійснюється розширення області використання проекційних систем з метою підвищити ефективність отримання інформації. Ще однією перевагою заявленого пристрою є використання плівки прямої, зворотної або двосторонньої проекції. У разі потреби зміни сторони екрану для чіткого відображення інформації, плівку замінюють, що забезпечує можливість без переустановлення (монтаж/демонтаж) проектора проектувати зображення на потрібну сторону екрану. Крім того, як екран може бути використаний прозорий і/або напівпрозорий матеріал, наприклад, скло або пластик, який також може бути виконаний кольоровим. Крім того, як екран може бути використана вітрина. Крім того, екран може бути виконаний у формі логотипу і/або продукції підприємства, проекції людини у натуральну величину. Проектор пов'язаний з джерелом цифрового сигналу, таким як ПК, неттоп, dvd-плеєр, медіа плеєр, ноутбук та інші відомі засоби відтворення. Віртуальний (інтерактивний) промоутер може бути виконаний як динамічне зображення, так і зображення з інтерактивною функцією тач-скрін. При цьому, до складу віртуального промоутера додатково може бути введений пов'язаний з джерелом цифрового сигналу датчик руху і об'єму, який сигналізує про початок відтворення або зупинки аудіо/відео інформації, якщо встановлений заздалегідь об'єм змінився або повернувся в початковий стан, тобто людина (глядач) підійшла або відійшла від проекційної вітрини. Цей датчик може також включати таймер. Як джерело цифрового сигналу може бути використаний ПК, неттоп, dvd-плеєр, медіа плеєр, ноутбук і тому подібне засоби відтворення відомі на сьогоднішній день. 1 UA 69401 U 5 10 15 20 25 30 35 40 45 Віртуальний (інтерактивний) промоутер може бути виконаний мобільним, з можливістю переміщення. Для цього він встановлюється на транспортному засобі з напівжорсткою фіксацією екрану (плоска поверхня з плівкою) на стійці рамкової конструкції безпосередньо на транспортному засобі. Екран і проектор виконані знімними, з можливістю їх установки безпосередньо на транспортному засобі або окремо від останнього. З метою захисту від дії навколишнього середовища (наприклад, сніг, дощ, бруд), а також протиправних дій (наприклад, вандалізм) проектор може бути поміщений в захисний кожух. Як плівка прямої, зворотної або двосторонньої проекції, на яку передається зображення від цифрового проектора, можуть бути використані спеціальні плівки, до складу яких входить шар оптичних елементів, що підсилюють зображення і що збільшують кут огляду, наприклад, плівка зворотної проекції VISIO. Завдяки такій плівці з особливими характеристиками, в умовах інтенсивного штучного освітлення проектоване зображення залишається дуже яскравим. Пристрій може бути виготовлений на стандартному устаткуванні із застосуванням відомих технологічних процесів. Пристрій працює таким чином. Екрану надають необхідну форму. Плівку наносять на екран (оброблену поверхню) з акрилу або скла, яка детально очищена від забруднень. Потім, оброблена поверхня змочується водою, і на неї наклеюють плівку, розгладжуючи нерівності спеціальним валиком. Плівка може бути нанесена з будь-якого боку плоскої поверхні, що дозволяє вибирати розташування проектора. Проектор (наприклад мультимедіа DLP проектор Panasonic) встановлюють на спеціальній стійці або підвішують на кронштейн. Відповідним чином віртуальний промоутер встановлюють на певне місце (наприклад, перед входом в магазин, павільйон або торговий центр). Через джерело цифрового сигналу завантажують необхідну аудіо/відео інформацію (наприклад, рекламний ролик). Відтворюють інформацію з джерела цифрового сигналу через проектор на екран і при необхідності підключають до джерела цифрового сигналу мікрофон, сигнал якого надходить на звуковідтворюючу апаратуру (колонки). Використання спеціальної плівки забезпечує чітке контрастне відтворення проектованих зображень або відео також і в приміщеннях з підвищеною освітленістю. Промоутер може бути будь-якої бажаної форми і розміру. Віртуальний (інтерактивний) промоутер набагато дешевше плазмових, ЖК і світлодіодних екранів, не має обмеження в розмірах, може бути використаний для відображення комп'ютерних і відео сигналів, а також відтворення звукових фонограм, що встановлюються як в приміщеннях, так і на площах, вулицях, стадіонах, вокзалах, в портах і інших місцях скупчення людей. Переваги: широкий кут огляду - до 180°; яскраве і чітке зображення навіть в умовах інтенсивного штучного освітлення і в яскраві сонячні дні; точне перенесення кольорів з будьякого кута огляду; будь-яка форма і розміри. На відміну від ситуацій, в яких як представники компанії виступають живі промоутери, віртуальний промоутер виключає чинник людських помилок: непідвладний недолікам інформованості про продукт, не є заручником власних настроїв і шкідливих звичок, не знає втоми і затримок в роботі. Віртуальний промоутер можливо розглядати і як окремий самодостатній об'єкт, і як інтегровану частину рекламного оформлення вікон, вітрин і інтер'єрів. Поєднання вище перерахованих особливостей і переваг пропонованого віртуального (інтерактивного) промоутера дозволяє збільшити термін його служби (експлуатації), розширити функціональні можливості проекційних систем, а також підвищити ефективність отримання інформації. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 60 1. Віртуальний (інтерактивний) промоутер, що містить плоский екран, проектор, оптично пов'язаний з екраном, джерело цифрового сигналу, пов'язане з проектором, звуковідтворюючу апаратуру, пов'язану з джерелом цифрового сигналу, як покриття екрану використовують плівку, при цьомуекран виконаний у формі зображення проектованого предмету, який відрізняється тим, що проектор поміщений в захисний кожух, а як покриття екрану використовують плівку прямої, зворотної або двосторонньої проекції. 2. Промоутер за п. 1, який відрізняється тим, що як екран може бути використаний прозорий і/або напівпрозорий матеріал, наприклад скло або пластик, який також може бути виконаний кольоровим. 3. Промоутер за п. 1, який відрізняється тим, що як екран може бути використана вітрина. 2 UA 69401 U 5 4. Промоутер за п. 1, який відрізняється тим, що екран виконаний у формі логотипу і/або продукції підприємства, проекції людини у натуральну величину. 5. Промоутер за п. 1, який відрізняється тим, що як джерело цифрового сигналу, використовують ПК, неттоп, dvd-плеер, медіаплеер, ноутбук. 6. Промоутер за п. 1, який відрізняється тим, що він виконаний мобільним з можливістю переміщення. Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
